CAD to XTRACT插件应用的一些问题 [FAQ汇总]

昨天发布了一款免费的XTRACT快速建模插件-CADtoXTRACT(http://www.jdcui.com/?p=2275,收到了很多朋友的使用反馈,也提到一些程序使用上的问题,这里对几个主要的问题进行统一的答复,使得更多的网友受益。 😛  😛

  • 主要问题

(1)关于插件版本和AutoCAD版本对应的问题

不同版本的AutoCAD找相应版本的.dll文件,如果没有对应AutoCAD版本的.dll文件,找与AutoCAD版本相近的.dll文件。

比如,AutoCAD 2012就可以使用 AutoCAD 2010对应的插件。

(2)关于插件32位的问题

目前测试,32位的AutoCAD也可以使用对应版本呢的64的插件。

(3)关于多重嵌套复杂截面的建模

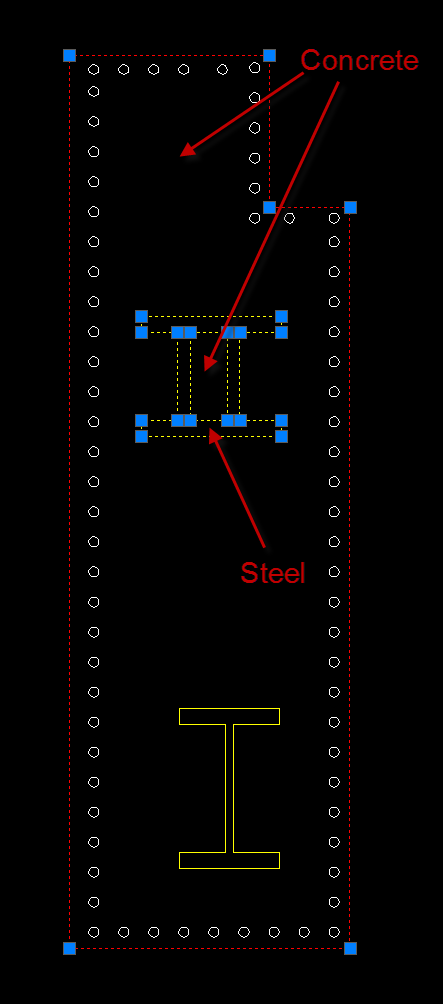

如下所示的一个混凝土截面,其内存在一个封闭形的方形钢管,钢管内部又是混凝土。

该截面建模其实十分简单,只需要建立3个封闭的多段线,并且设置相应的材料。

3Pline

3PlineMaterial

3Pline_XTRACT

( 感谢 网友 苦丁茶  的反馈 !!!)

(4)关于大尺寸截面的建模问题

对于尺寸较大的截面,用XTRACT导入提示不存在截面的情况,这时候并不是插件出错了,而是由于XTRACT内部对截面剖分的纤维数量有限制,只需要在建模的时候在插件中将Shape的Mesh属性调大就好。

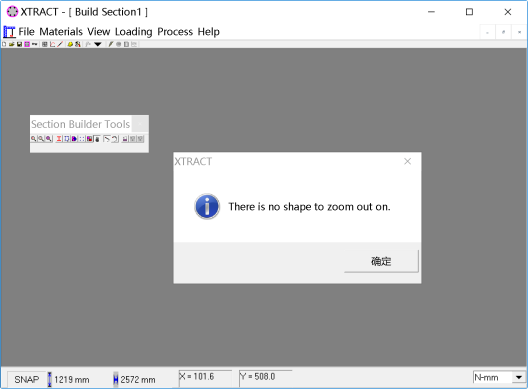

下图为Mesh取20导入XTRACT的结果

Mesh20

Mesh20_XTRACT

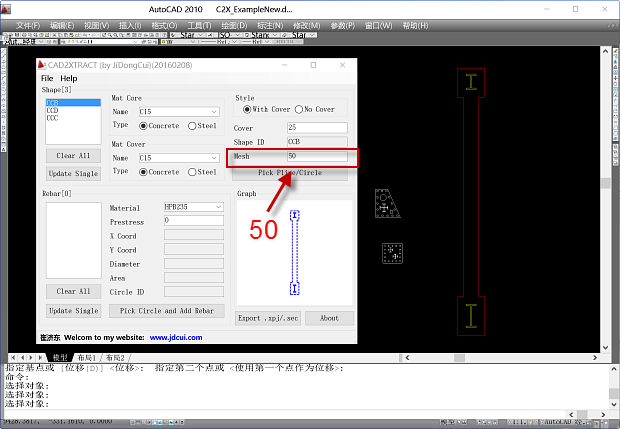

下图为将Mesh取50后导入XTRACT的结果

Mesh50

Mesh50_XTRACT

( 感谢 网友 苦丁茶  的反馈 !!!)

(感谢  华南理工设计院 – 林工  的反馈 !!!。)

(5)关于材料的问题

插件建好模型后,需要在XTRACT中修改材料属性。插件界面中提供的材料名称仅仅是用于区分不同的材料,方便用户进入XTRACT后进行修改,用户也可以输入自己的材料名称。

PS. 对于材料属性有特殊要求的朋友(比如按混凝土规范标准值或设计值输出材料属性的),可以在本页评论处留下邮箱,单独编译。(20160317版本的插件已经完成了这个更新,请到下载页下载!)

(6)关于Shape多段线的绘制及“存在非闭合的多段线,与之关联的Shape将不会被创建”的处理办法

建议绘制截面形状时,n个点的多边形,在绘制多段线时,绘制到第n个点时,不要选择手动将第n个点和第1个点连线,而是绘制到第n个点时,直接选择cad多段线命令中的“闭合”选项完成多边形的绘制。

若发现截面无法导入,按第(4)点进行修改之后若还出现问题,则建议采用上述多段线绘制方法从新绘制界面的边线,既可解决问题。若还出现问题,请直接联系我。

( PS. 感谢 网友 清华同衡-付工 的反馈 !!!。)

(7)遇到其他的未在本页描述的问题,欢迎联系我!!

  • 程序和帮助文档下载 ( Program Download )

[Tool][软件] XTRACT截面分析插件: CADtoXTRACT [AutoCAD转任意XTRACT截面]

  • 相关话题 ( Related Topics)

[01] XTRACT PMM 3D屈服面的绘制(Origin版)

[02] XTRACT PMM 3D屈服面的绘制(MATLAB版)

[03] CADtoXTRACT 插件复杂嵌套截面建模实例

[04] CAD2XTRACTv1.2插件增加带圆弧截面建模功能

[05] [CAD2XTRACT][编程][软件] CAD2XTRACT插件复杂嵌套建模实例(二)——“哑铃型”钢管混凝土截面


You already voted!

  • 微信公众号 ( Wechat Subscription)

WeChat_QRCode

欢迎关注 “结构之旅” 微信公众号

39 thoughts on “CAD to XTRACT插件应用的一些问题 [FAQ汇总]

  1. luo Reply

    教授您好,对于钢管混凝土需要考虑混凝土的约束效应,但是此软件说的是箍筋对混凝土的约束,二者之间的区别对于xtract软件该如何实现。
    钢材本构采用的是五折线的,又该怎样设置参数呢,谢谢了

    • CJD Post authorReply

      XTRACT有约束和非约束本构,钢材有自定义材料本构,复杂的话可以通过自定义实现。

      • luo Reply

        那钢管对混凝土的约束这里如何体现,与钢筋笼的约束区别在哪?
        在自定义的时候软件是无法复制表格的吧?

      • luo Reply

        老师好,还有就是,我用这个软件来验证别人论文的NM曲线,会发现,Nu非常接近,但是Mu会比论文中小很多。

        • CJD Post authorReply

          这个具体不太清楚,如果都是纯计算分析,那基本就是和材料本构相关了,可能就是本构取值不同,又或者承载力定义的标准有差异导致。

          • luo

            自定义材料里面,比如钢材不计它的抗压,那么屈服应变和极限应变该怎么取

          • luo

            改了材料本构,但是差别更大了,呜呜呜

  2. 黄建海 Reply

    崔博士,您好!我的截面计算完以后,每次点开查看计算结果时,xtract就会闪退,请问这个问题该如何解决?重装、重启我都试过了,还是不行。

  3. CAD to xtract Reply

    好的,已经解决了。束混凝土的特性是不是还需要修改下,比较复杂的截面的calculate confinement 怎么填呢? 就是有多肢箍筋的情况。

    • CJD Post authorReply

      如果是做工程项目验算,就不要考虑约束混凝土了。如果是自己做研究要考虑,用插件导入只能自己算,具体方法可以参考我网站 关于madner本构的博文。

  4. CAD to xtract Reply

    崔博你好,请问 我用这个软件导入截面的时候 提示 块的材料被删除或者没有面积是为啥,怎么解决一下,谢谢

    • CJD Post authorReply

      认真阅读 参考博文。基本遇到的问题都说明了。

  5. Luke Reply

    崔博你好,请问导入的时候空心截面是怎么操作的?

    • CJD Post authorReply

      下载文件中 自带的PDF 帮助文档有介绍,请详细阅读。

  6. Hjf Reply

    崔博好,我也遇到大尺寸截面导入无法建模(There is no shape to zoom out on)的问题,重新选择了mesh的尺寸还是不行。另外,我的截面轮廓线是用直线和圆弧画好的,然后用PLine命令合并生成了多段线,然后选择c(闭合),所以不知道怎么按照您说的方法先建n-1个节点然后闭合,能不能解决一下,谢谢啦!

  7. LIU Reply

    崔博好,能举个例子说明下,如何n个节点的PL线用(n-1)个点绘制吗?

    • CJD Post authorReply

      打开CAD,用pline绘制一下你就知道说什么了。

  8. 张敏 Reply

    通过XTRACT建模挺麻烦的,而且异形截面的问题很难解决,刚用了一下CAD to Xtract的插件,居然可以建立带端柱的L型剪力墙模型,真是帮我解决了大问题,非常感谢,崔博加油!

  9. fxb Reply

    您好,我在适用您这个程序的时候发现一个问题,向您请教下:
    有的混凝土截面选有带保护层的截面导进去的话只能看到相应混凝土网格划分,但选择材料修改或者修改网格是能看到导进去的型钢截面,但划分完还是只有一种;而我要是将混凝土截面按照不带保护层的截面导进去的话,所有构件导进去就都正常。
    不知道您之前是否遇到过这个问题,这个问题产生的原因是什么,是操作错误还是什么导致的。
    谢谢!
