[混凝土]Mander Confined Concrete Model – Confined Strength Ratio [Mander混凝土本构约束强化系数]

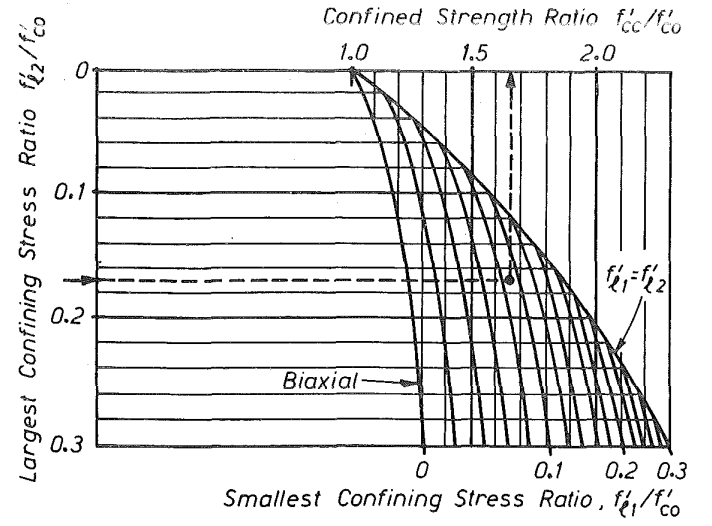

Mander约束混凝土本构模型是钢筋混凝土结构弹塑性分析常用的混凝土本构模型。然而该模型的约束混凝土抗压强度计算比较繁琐,原文(Theoretical Stress-Strain Model for Confined Concrete)仅给出等围压作用下约束强化系数的计算公式,对非等围压作用下约束强化系数的计算,原文通过查表的方式给出,如下图所示,不利于工程应用。
Confined Strength Ratio - Mander

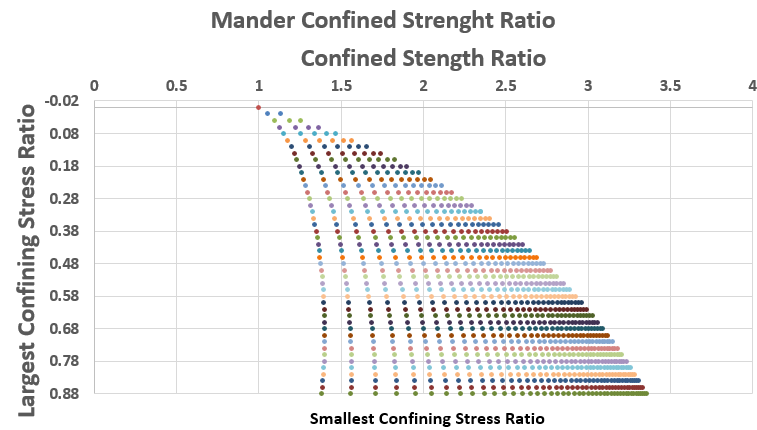

仔细阅读原文发现,Mander约束本构模型的破坏面(failure surface)是基于William-Warnke 5 参数模型通过试验数据回归得到的。根据回归的实验数据,可通过计算获得相应的强化系数,以下给出侧压从0到0.88fc变化时非等围压作用下约束强化系数的计算结果。

Mander_1

将数据转换成原文的格式,如下图所示,红色虚线是等围压约束情况的强化系数。

Mander_2



从上图可看出,随着侧向压力的不断增大,约束系数的增长变得缓慢,曲线变得越来越密。当等围压达到0.88fc时,约束系数可达3.35。

PS. 对于工程中常用的柱子,围压系数基本分布在0~0.3的范围,参考规范可知。
