[midas Gen] Gen施工阶段分析 测算案例1——模拟施工3 ( midas Gen Construction Stage Analysis EX1- Simulation Construction 3)

实干、实践、积累、思考、创新。 测算GEN的施工阶段分析功能,实现YJK的模拟施工加载3,并与YJK计算结果对比。 1. YJK模型 测试的YJK模型如下图,7层2X2的小框架,刚性隔板,恒载按 施工模拟3 加载。 2. GEN模型 3. GEN参数设置 采用YJK接口转模型到GEN,并在GEN进行施工模拟参数设置。 对于这个例子,仅考虑施工加载,不考虑混凝土材料的收缩徐变等,即不考虑时效性。 GEN中进行施工阶段分析,主要是通过 结构组、荷载组、边界组,施工阶段等的定义来实现。 对于这个例子,有7层,需要定义7个 施工阶段、7个结构组、7个荷载组及7个边界组。 需要特别注意的是 (1)结构自重需要设置在第一个荷载子组,并保持在后续施工阶段中激活,软件会在构件激活的时候自动考虑其自重。 (2)考虑施工加载的工况最好在荷载工况里面指定为“施工阶段荷载(CS)”,否则在PostCS中会重复出现该工况,并且该工况的分析结果是按一次性加载计算的。 4. 结果对比 (1)振型结果 (2)恒载节点竖向位移 (3)恒载中柱竖向位移曲线 可见,对于这个算例,YJK的结果与Gen的结果是一致的。 Gen施工阶段分析功能更加强大,基本上可以考虑任何形式的施工阶段设置,同时可以考虑混凝土的收缩和徐变。 YJK主要通过指定构件施工顺序的方式来设置施工模拟,对于构件关联的荷载如何加载,楼板单元的形成顺序等都没办法人为干涉,同时YJK暂无法考虑混凝土的收缩和徐变等时变效应。 PS. Gen的施工阶段分析功能强大,这个例子仅测试了最基本的功能和操作,其他更复杂的功能和参数有待下一步测试。 …

[软件][笔记] midas Gen 模态应变能阻尼模型参数测试 [Modal strain energy proportional damping model in midas Gen]

实干、实践、积累、思考、创新。 最近采用YJK转模型到midas Gen,发现两个软件的地震力结果对不上,且差异较大,最后发现是阻尼模型参数设置有问题,而且可能存在一些bug,在此做个记录。 对比模型: 对比模型如下,下部4层材料为混凝土,上部6层为钢结构。其中YJK采用的是2.03版,midas Gen测试的是2020版。 两个软件模型的质量和周期结果一致,周期结果对比如下图所示。 具体模型: 在此基础上,进行了两大组模型对比测算,具体如下表所示: 编号 模型 备注 1 YJK 5%振型阻尼 阻尼比统一5% 2 Gen 5%振型阻尼(不修改阻尼比) 采用单条5%阻尼反应谱曲线,不勾选修改阻尼比 3 Gen 5%振型阻尼(修改阻尼比) 采用单条5%阻尼反应谱曲线,勾选修改阻尼比 1 YJK 材料阻尼(砼5%钢2%) 采用应变能阻尼,分别定义钢材和混凝土的材料阻尼 2 Gen …

[盈建科][笔记] YJK构件地震剪力的调整与构件设计内力组合 —— 测算案例

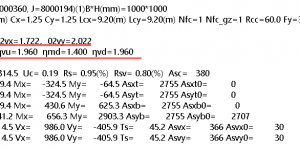

实干、实践、积累、思考、创新。 今天复核施工图配筋,发现一个柱配筋较大,于是认真检查了柱子的内力计算过程,该柱子为地震控,具体校核过程如下。 检查该柱子具体的设计信息如下: 其中 02vx,02vy — X、Y向0.2V0调整系数,分别为 1.722 和 2.022,ηmu,ηvu,ηmd,ηvd — 柱、墙顶、底的强柱弱梁、强剪弱弯调整系数,ηmuu,ηmd均为1.4,因为结构体系为框架-核心筒结构,框架抗震等级为1级,根据规范,此时框架的弯矩增大系数为1.4,剪力增大系数ηvu,ηvd均为1.96,等于1.4*1.4,因为框架的剪力为在框架弯矩放大的基础上再放大,是连乘关系。 由图可见,荷载组合(35)下,配筋最大,为非构造配筋,配筋面积为2755,引起荷载组合35配筋较大的原因主要是弯矩极大,达2903kN.m。检查荷载组合35如下,可以看到,X向弯矩其实主要是由X向风及X向地震控制,以地震荷载为主。我们下面复核弯矩2903kN.m的计算过程。 查看YJK的单工况下内力的标准值,并进行手算复核。(其中地震作用的结果为调整后的结果,即经过剪重比、0.2V0等的调整后的结果,对于本例,X向及Y向剪力及弯矩放大系数分为1.722和2.022,因为只有0.2V0调整。) 具体验算结果如下表所示: 响应 D L W EX(调整后) EY(调整后) 未考虑强柱弱梁1.4、强剪弱弯1.96 考考虑强柱弱梁1.4、强剪弱弯1.96 YJK结果 YJK/手算 MX 212.8 102.4 9.9 152.9 …

[YJK][盈建科][笔记] 矩形钢管混凝土柱稳定应力超限?(矩形钢管规程?组合结构设计规范?)

实干、实践、积累、思考、创新。 笔记,遇到个小问题,来不及细致总结,先记录下来。YJK计算矩形钢管混凝土柱提示稳定应力超限。 由图可见,具体执行的是2004年出版的规程《CECS159: 2004 矩形钢管混凝土结构技术规程》 ,比较旧,相应条文如下: 再查看2016年出版的组合结构设计规程《JGJ 138-2016 组合结构设计规范》规范,没有相关规定。 从两个规范的相关公式也可大概看出,《CECS159: 2004 矩形钢管混凝土结构技术规程》相关公式是按钢结构那一套编制,《JGJ 138-2016 组合结构设计规范》相关公式则是按混凝土结构这一套走,编制思路上还是有差别的。 经测试,YJK4.3及以前的版本中对矩形钢管混凝土柱计算不能选规范,5.1版本就可以选2016组合规范了。改为按组合结构设计规范设计后便不再报稳定问题。(PS. 来不及仔细思考,先记录下来。) 设计佬真头大,规范实在太多,相互还一定协调。 😯 😡 相关话题 ( Related Topics) [01]. [Tool] YJK(盈建科)桩荷载统计工具 [02]. YJK转PKPM出现“访问XX.jws发生未知错误”的解决办法 [03]. YJK(盈建科)的三处材料定义 [04]. YJK(盈建科)截面建模工具-快速导入 [05]. YJK1.7人工波功能测试 [06]. YJK地震波反应谱分析与地震波选取 …

[YJK][盈建科][笔记] YJK 3.1.1特殊支撑定义无法设置连接属性?

实干、实践、积累、思考、创新。 一些显示不全的支撑(仅仅显示了截面),在特殊支撑定义里面无法设置连接属性,搞了很久,后面研究发现,只要提前运行【生成数据及数检】后,即可轻松设置连接属性了。 相关话题 ( Related Topics) [01]. [Tool] YJK(盈建科)桩荷载统计工具 [02]. YJK转PKPM出现“访问XX.jws发生未知错误”的解决办法 [03]. YJK(盈建科)的三处材料定义 [04]. YJK(盈建科)截面建模工具-快速导入 [05]. YJK1.7人工波功能测试 [06]. YJK地震波反应谱分析与地震波选取 [07]. YTP – A Pre Process Program for PERFORM-3D [YTP PERFORM-3D前处理软件] [08]. YJK(盈建科)显示截面功能测试 [09]. YJK(盈建科)中的删除功能 [10]. YJK出现构件非常规显示的解决办法 [11]. YJK异形墙的建模 [12]. [编程][工具][结构设计][超限设计]超限报告工具之——【结构整体指标】统计与报告生成软件 [13]. [软件][工具][结构设计][超限设计]超限报告工具之——【计算参数】统计与报告生成软件 [14]. [结构分析][结构设计][盈建科]YJK模态时程分析及反应谱计算需要注意的地方 …

[YJK][盈建科][笔记] YJK3.1.1无法修改楼板厚度、无法修改楼面荷载?

实干、实践、积累、思考、创新! 最近用 YJK 3.1.1 发现及其多bug。建模里面经常搞着搞着就出错,经常要关闭重启。 最近又遇到个模型,搞着搞着 楼板厚度无法修改 楼板荷载无法施加,重新启动软件、修复模型,刷新等都试过了依然无法解决。 最后在前处理导出ydb模型文件,再的重新导入又可以了,但是基础模型丢了,得重新搞。 相关话题 ( Related Topics) [01]. [Tool] YJK(盈建科)桩荷载统计工具 [02]. YJK转PKPM出现“访问XX.jws发生未知错误”的解决办法 [03]. YJK(盈建科)的三处材料定义 [04]. YJK(盈建科)截面建模工具-快速导入 [05]. YJK1.7人工波功能测试 [06]. YJK地震波反应谱分析与地震波选取 [07]. YTP – A Pre Process Program for PERFORM-3D [YTP PERFORM-3D前处理软件] …

[YJK][盈建科][笔记] YJK无法输出数据库文件?

实干、积累、思考、创新。 处理数据,点击导出数据库文件,软件卡住,但最后发现无法导出dtlmodel.ydb及dtlCalc.ydb。 测试好久,发现另外一台电脑是OK的。 检查了软件版本问题,最后发现是因为文件名太长,路径名太长的原因。 相关话题 ( Related Topics) [01]. [Tool] YJK(盈建科)桩荷载统计工具 [02]. YJK转PKPM出现“访问XX.jws发生未知错误”的解决办法 [03]. YJK(盈建科)的三处材料定义 [04]. YJK(盈建科)截面建模工具-快速导入 [05]. YJK1.7人工波功能测试 [06]. YJK地震波反应谱分析与地震波选取 [07]. YTP – A Pre Process Program for PERFORM-3D [YTP PERFORM-3D前处理软件] [08]. YJK(盈建科)显示截面功能测试 [09]. YJK(盈建科)中的删除功能 [10]. YJK出现构件非常规显示的解决办法 [11]. YJK异形墙的建模 [12]. [编程][工具][结构设计][超限设计]超限报告工具之——【结构整体指标】统计与报告生成软件 …

[结构][YJK][设计] “一次性加载”、“模拟施工1加载”及“模拟施工3加载”的差别及案例测算 ( Construction Simulation)

实干、实践、积累、思考、创新。 由于这个主题是与施工过程相关的,这里先引入施工过程的相关概念。《高规》5.1.8:高层建筑结构在进行重力荷载作用效应分析时,柱、墙、斜撑等构件的轴向变形宜采用适当的计算模型考虑施工过程的影响;复杂高层建筑及房屋高度大于150m的其他高层建筑结构,应考虑施工过程的影响。 从计算上讲,这块内容可以统称为施工模拟计算,施工模拟计算是一个很复杂的专题,包括很多复杂的内容,这里仅讨论常用设计软件(YJK、PKPM)在考虑施工次序对恒载计算进行处理时的方法,主要包括:一次性加载、模拟施工1、模拟施工3。这也是平时我们在设计项目时遇到最多的。主要测算这几种算法的区别,并与设想进行对比。边做 边思考 边总结…… 1.1 一次性加载 一次性加载简单说就是不做任何处理,一次性整体形成刚度,恒载一次性施加。从计算上讲,就是直接形成结构整体刚度,不考虑施工顺序,荷载列向量也一次形成。 1.2 模拟施工1 “模拟施工加载1”与“模拟施工加载2”算法均采用了一次集成结构刚度,分层施加恒载,只计入加载层以下的节点位移量和构件内力的做法,来近似模拟考虑施工过程的结构受力。二者不同之处在于,“模拟施工2”在集成总刚时,对墙柱的竖向刚度进行了放大,以缩小墙、柱之间的轴向变形差异,更合理的给基础传递荷载。(摘自PKPM帮助文档,目前软中已经取消了 “模拟施工加载2”这个选项了。) 图1.2-1 “模拟施工1”的刚度和加载模式 从上图也可以看出,“模拟施工1”的加载模式实际上是完全虚构的一种模式,实际上压根不存在。 1.3 模拟施工3 “模拟施工3”是采用由用户指定施工次序的分层集成刚度、分层加载进行恒载下内力计算。该方法可以同时考虑刚度的逐层形成及荷载的逐层累加。“施工模拟3”是对“施工模拟1”的改进,用分层刚度取代了“施工模拟1”中的整体刚度。模拟施工3采用了分层刚度分层加载的模型,这种方式假定每个楼层加载时,它下面的楼层已经施工完毕,由于已经在楼层平面处找平,该层加载时下部没有变形,下面各层的受力变形不会影响到本层以上各层,因此避开了一次性加载常见的梁受力异常的现象(如中柱处的梁负弯矩很小甚至为正等)。这种模式下,该层的受力和位移变形主要由该层及其以上各层的受力和刚度决定。用这种方式进行结构分析需要形成最多N(总施工步数)个不同结构的刚度阵,解N次方程,计算量相应增加。(摘自YJK及PKPM帮助文档) 图1.3-1 “模拟施工3”的刚度和加载模式 1.4 测算实例 一个最简单的10层结构,4个柱,楼面恒载加很大,尽量降低自重的影响。不考虑P-DELTA(暂且先避免非线性因素的影响),分别采用一次性加载、模拟施工1及模拟施工3加载进行计算,并统计结构的竖向位移。 图 1.4-1 算例模型 3种方法计算得恒载下的竖向位移结果如下表: 表1.4-1 不同算法恒载作用下的楼层竖向位移 绘成图如下: 图 1.4-2 不同算法楼层恒载竖向位移(左:一次性加载;中:模拟施工1;右:模拟施工3) 由图可见以下三点: (1)“一次性加载”构件的竖向位移是底部小,顶部大。 (2)“模拟施工1”加载下,构件的竖向位移也是底部小,顶部大。 “模拟施工1”及“一次性加载”的楼层竖向位移居然是相同的!!(一开始看起来很惊讶,不过后面分析完就清楚了。) (3)“模拟施工3”加载下,构件的竖向位移是中部楼层大,顶部和底部楼层小,竖向位移的楼层曲线的形状为中间凸出。 以下对这3个问题逐个进行解答,我们直接通过手算算例来反演上述结果,并同时给出一些其他信息。首先假定每一层恒载作用在该层产生的位移为1,以下给出不同算法下10层结构恒载作用下的竖向位移结果。 1.4.1  “一次性加载”手算反演   首先进行“一次性加载”的手算。为便于和后续“模拟施工1”及“模拟施工3”的计算进行对比,这里将“一次性加载”的恒载分10次施加,第一次施加首层荷载,第二次施加二层的荷载,以此类推,第10层施加第10层的荷载,将每次施加荷载引起的竖向位移进行叠加可得到总位移。 这里必须解释一下,虽然“一次加载”是在一次性形成整体刚度的清苦下一次性是施加所有层的荷载,但由于体系处于线性,“线性体系满足叠加原理”,因此这里可以把10层荷载分10次施加再叠加。 …

[软件][YJK][笔记] YJK中的自定义反应谱不对?

实干、实践、积累、思考、创新。 小伙伴测试YJK软件,发现YJK自定义反应谱有问题。 抗规的反应谱如下图所示,T=0时的影响系数为 αmax的0.45倍。 测算YJK的自定义反应谱如下: 可以发现,YJK中自定义反应谱 T=0时候的影响系数为 αmax的0.45倍,而不是0.40倍。 不知道内部的非自定义反应谱是不是也存在这个问题。 /////////////—————————————————————————————— PS。 这是之前内部测试广东高规版YJK的问题。YJK 3.0发布版没这个问题了。 微信公众号 ( Wechat Subscription) 欢迎关注 “结构之旅” 微信公众号

[笔记][软件] YJK转midas Gen模型注意事项

实干、实践、积累、思考、创新。 (1)当不需要分析板的时候,楼面荷载尽量导到周围墙梁上。 (2)若果YJK中有厚度为0的板,板不会转到midas Gen。如果按厚度为0,则楼面荷载必须导到周边墙梁,否则会丢失荷载。 (3)质量勾选同YJK,一般周期都会对得上。 (4)Gen地震力与YJK地震力如果对不上,一般出现在阻尼的设置上。(暂时还需要详细测试。) 微信公众号 ( Wechat Subscription) 欢迎关注 “结构之旅” 微信公众号

[软件应用][设计] YJK中墙的内力、应力查看(软件测算)

坚持实干、坚持一线、坚持积累、坚持思考,坚持创新。 测算YJK中墙的内力及应力结果。如下图 墙受面外荷载: 弯矩: 墙单元的弯矩: 墙的面外剪力 墙单元的剪力 3d内力图给出的是积分后整个截面的内力结果。等值线图中可给出的是有限元各点的内力、应力、配筋结果。也就是单位m的结果,需要积分才是整个截面的结果。 微信公众号 ( Wechat Subscription) 欢迎关注 “结构之旅” 微信公众号

[结构][软件] 刚度越大内力越大吗?(单榀框架测算)

实干、实践、积累、思考、创新。                         梁截面不同,左边小,右边大, 竖向荷载下的梁弯矩 ,越往右边,梁越像简支,端部弯矩反而越小(并不是刚度越大力就越大),跨中越大。 地震下的梁弯矩,右边最大 风下的梁弯矩,右边最大。 PS:这个测算不是为了测试梁是用壳单元还是说用梁单元模拟。图中梁尺寸只是夸张了体现一个刚度变化。这个测算主要想表达,一些看似有道理的话,比如“刚度越大,力越大”,都是有假定和前提条件的,咋一听好像有道理,仔细一想就能发现不是随便就适用的。比如第一个竖向荷载下,最右边的梁刚度最大,但是力就很大吗?实际最右边的梁端部弯矩反而小了,跨中弯矩大。 相关博文( Related Topics) [01] [工具][软件][规范] 广东省标准《高层建筑混凝土结构设计规范》反应谱计算工具 [02] [结构力学][结构设计] 两端固支梁弯矩为0点距端部的距离 [03] [抗震][结构设计][规范] …

[结构][抗震] YJK中Ritz向量法模态分析需要注意的一些地方

实干、实践、积累、思考、创新。 测试模型发现,用Ritz向量法算模态,会出现这样的问题: (1)模态数量默认是3的倍数,不管输入计算模态阶数是多少阶,实际计算的模态数量都是3的倍数,比如输入计算2个模态,实际会计算3个模态,可能认为这样会精度高一点。 (2)计算模态阶数不同,实际算出来同阶模态是可能不同的,振型形状及周期都不同,原本第三阶周期都是扭转的了,但仅算3阶及6阶模态时,第三阶为平动了。这个有点迷了。。。。。。不知道是不是内部存在什么排序,毕竟存在迭代。但仅算3阶及6阶模态时第3阶平动对应的振型及周期在算30阶模态的振型上似乎也没找到对应。 不过,以上只是测试,如果实际输入正常的模态数量。应该是没问题的。 微信公众号 ( Wechat Subscription) 欢迎关注 “结构之旅” 微信公众号

[YJK][盈建科] 计算参数中的周期折减系数会影响后处理周期结果的输出吗

坚持实干、坚持实践、坚持积累、坚持思考,坚持创新。 在YJK前处理及计算参数中的周期折减系数会影响后处理周期结果的输出吗? 答案是:不会。后处理结果中的周期给出的是不考虑周期折减系数的周期结果,但是地震力会考虑周期折减进行计算。 统计结果如下表所示: 模型序号 1 2 工程名称 折减系数1.0 折减系数0.75 计算振型数 15 15 T1 0.4869(1.00:0.00+1.00,0.00) 0.4869(1.00:0.00+1.00,0.00) T2 0.4732(1.00:1.00+0.00,0.00) 0.4732(1.00:1.00+0.00,0.00) T3 0.4068(0.00:0.00+0.00,1.00) 0.4068(0.00:0.00+0.00,1.00) T4 0.1522(1.00:0.00+1.00,0.00) 0.1522(1.00:0.00+1.00,0.00) T5 0.1491(1.00:1.00+0.00,0.00) 0.1491(1.00:1.00+0.00,0.00) T6 0.1297(0.00:0.00+0.00,1.00) …

[软件][Tool][设计] YJK_ModePost: 盈建科模态数据分析工具

实干、实践、积累、思考、创新。 程序图标 ( Program Icon ) 程序介绍 ( Program Introduction) YJK_ModePost: 盈建科模态数据分析工具。基于YJK的分析结果,可以校核CQC振型分解法的计算,查看各个振型的地震力,剪力,扭矩倾覆弯矩,可以选择指定的振型进行振型组合,查看振型组合对各类响应的影响。 程序界面 ( Program Interface ) 相关软件 ( Related Program ) [01] ENGT: Engineering Toolkit [建筑结构辅助设计工具集成系统] [02] [风洞试验][结构设计][软件] RWDI风洞试验荷载数据处理工具 [03] [结构设计][软件][Program] YJK风洞荷载试验数据处理工具[ A Program …

[结构设计][动力学] YJK中CQC振型组合地震力的复核

坚持实干、实践、积累、思考、创新。 通过盈建科WZQ.OUT提供的单振型地震力,验算CQC组合地震力。据此编制程序YJK_ModePost([软件][Tool][设计] YJK_ModePost: 盈建科模态数据分析工具 ),用于振型数据分析。 验算结果如下。 相关话题 ( Related Topics) [01]. [Tool] SPECTR – A program for Response Spectra Analysis [反应谱计算程序] [02]. [程序][Tool] Ground Motion Selection [强震记录选取] [03]. [程序][软件]Ground Motion Library [强震记录管理] [04]. Artificial ground …

[YJK][动力学] 逐步加大结构宽度结构周期的变化算例测算

实干、实践、积累、思考、创新。 测算10组模型,模型1为2*3网格的5层框架结构,第一周期为X向平动,第二周期为Y向平动,第三周期为扭转。 模型2~模型10,由模型1沿X向不断拉长形成,层数不变。 看看往两端加宽结构的各周期如何变化。 采用YJK MultiModel Compare提取各模型的结果。 绘制各模型的周期变化曲线。 第一周期 X向平动 第二周期 Y向平动 第三周期 扭转 可见,往X向不断加宽,第一周期不断减小,第二周期不断增加,扭转周期不断增加。 为什么会这样?其实 周期的增加或者减小其实与质量、刚度增加的相对比例有关。 这里给出了基本理论解释:[动力学][Structure Dynamics] 线性增加刚度K与质量M下单自由度(SDOF)结构的周期变化 微信公众号 ( Wechat Subscription) 欢迎关注 “结构之旅” 微信公众号

[YJK][盈建科] YJK提示“内存从前记录不一致”错误

坚持实干、坚持一线、坚持积累、坚持思考,坚持创新。 YJK提示“内存从前记录不一致”错误,经检查是内存不足引起,在偶然偏心分析那一步内存消耗暴增。 估计是由于内存不足,导致了数据覆盖,引起不一致。 微信公众号 ( Wechat Subscription) 欢迎关注 “结构之旅” 微信公众号

[YJK][笔记][软件] 盈建科中的板单元测算 (Slab Elements in YJK)

坚持实干、坚持一线、坚持积累、坚持思考,坚持创新。 YJK 中可以说包含 4 类板壳单元: (1)刚性板 (2)弹性板 3:平面内无限刚,平面外有刚度 (3)弹性板 6:平面内及平面外都有刚度, (4)弹性膜:平面内有刚度,平面外无刚度。 严格来说,刚性板不算板单元,因为在有限元内,只是对应节点的自由度约束。弹性板 3 与弹性膜叠加就是弹性板 6。 简单测算: 布置楼板 X方向的均布荷载 不考虑楼板自重,左边楼板不加荷载,右边楼板附加荷载。 特殊板的设置 恒载下 X向位移 恒载下 Z向位移 恒载下楼板应力 FXX(平面内内力) 恒载作用下 Mxx(平面外内力,弯矩) 微信公众号 ( Wechat Subscription) 欢迎关注 “结构之旅” 微信公众号

[结构][设计][YJK][软件] 盈建科中的刚性杆和虚梁

坚持实干、坚持一线、坚持积累、坚持思考,坚持创新。 刚性杆对应有限元中的节点自由度束缚,这是在YJK中的一种简化操作。 100*100的梁在YJK中默认为虚梁,虚梁主要用于导荷及楼板分界,也主要是用于导荷。实际不设计这根梁。 刚性杆和虚梁是不同的,要注意哦。 刚性杆要设置材料为刚性杆。 先写到这,填好这个坑,后面有时间在记录一些测试结果。 微信公众号 ( Wechat Subscription) 欢迎关注 “结构之旅” 微信公众号

[结构][设计][YJK][笔记] 记录一个盈建科软件应用问题(施工模拟3计算报错)

一个带支撑的高层建筑模型,用YJK2.0.3计算报错,后面发现是 YJK2.0.3施工模拟3 计算出错的问题,检查很久,于是降低YJK版本到1.9.3.2后,施工模拟3可以计算,其他参数及施工顺序两个模型都是一致的。 不过从2.0.3降低到1.9.3.2后,会存在部分构件丢失的情况。 相关( Related Topics) [01]. [Tool] YJK(盈建科)桩荷载统计工具 [02]. YJK转PKPM出现“访问XX.jws发生未知错误”的解决办法 [03]. YJK(盈建科)的三处材料定义 [04]. YJK(盈建科)截面建模工具-快速导入 [05]. YJK1.7人工波功能测试 [06]. YJK地震波反应谱分析与地震波选取 [07]. YTP – A Pre Process Program for PERFORM-3D [YTP PERFORM-3D前处理软件] [08]. YJK(盈建科)显示截面功能测试 [09]. YJK(盈建科)中的删除功能 [10]. YJK出现构件非常规显示的解决办法 [11]. YJK异形墙的建模 [12]. [编程][工具][结构设计][超限设计]超限报告工具之——【结构整体指标】统计与报告生成软件 [13]. [软件][工具][结构设计][超限设计]超限报告工具之——【计算参数】统计与报告生成软件 …

[YJK][盈建科] YJK中的指定风荷载、其他风向角及最大方向角数量

坚持实干、坚持实践、坚持创新、坚持积累。 当需要计算多个风向角的效应时,可以在YJK的“其他风方向角”中指定风向角,然后输入自定义风。 经测试发现,支持的最大风向角数量为50个,当大于50个时,50个以后的风均会忽略,相应的风的分析输出结果均为0。 相关( Related Topics) [01]. [Tool] YJK(盈建科)桩荷载统计工具 [02]. YJK转PKPM出现“访问XX.jws发生未知错误”的解决办法 [03]. YJK(盈建科)的三处材料定义 [04]. YJK(盈建科)截面建模工具-快速导入 [05]. YJK1.7人工波功能测试 [06]. YJK地震波反应谱分析与地震波选取 [07]. YTP – A Pre Process Program for PERFORM-3D [YTP PERFORM-3D前处理软件] [08]. YJK(盈建科)显示截面功能测试 [09]. YJK(盈建科)中的删除功能 [10]. YJK出现构件非常规显示的解决办法 [11]. YJK异形墙的建模 [12]. [编程][工具][结构设计][超限设计]超限报告工具之——【结构整体指标】统计与报告生成软件 [13]. [软件][工具][结构设计][超限设计]超限报告工具之——【计算参数】统计与报告生成软件 [14]. [结构分析][结构设计][盈建科]YJK模态时程分析及反应谱计算需要注意的地方 …

[YJK][盈建科] 盈建科中剪重比的调整

实干、实践、积累、思考、创新。 总结如下: 软件先计算各层的调整系数,(对于薄弱层会考虑1.15及1.25等系数); 对于加速度段,再判断不小于下方楼层的调整系数。 对于广东高规,当小震弹性计算的基底剪力满足最小地震剪力要求,仅部分楼层不满足要求时,可直接放大这些楼层的地震剪力使之满足要求;当小震弹性计算的基底剪力不满足最小地震剪力要求时,则全部楼层地震剪力均应放大,放大系数 = 规定的最小地震剪力/弹性计算的基底剪力。放大后的基底总剪力宜取按底部简历发算得的总剪力的85%和最小地震剪力的较大值。 微信公众号 ( Wechat Subscription) 欢迎关注 “结构之旅” 微信公众号

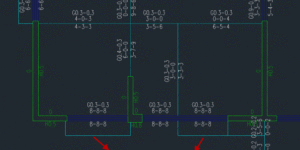

[盈建科][软件][笔记] 为何设计结果中有些梁没有输出内力结果?

坚持实干、坚持实践、坚持创新、坚持积累。 YJK 模型设计结果查看,发现部分梁无内力结果输出也无配筋结果输出。 主要原因是,这些梁截面尺寸设置为100*100,虽然材料选为混凝土,但程序默认为虚梁,仅用来导荷。 微信公众号 ( Wechat Subscription) 欢迎关注 “结构之旅” 微信公众号
