[软件][二次开发][设计] YJK_ColumnForce: 盈建科柱内力提取工具

实干、实践、积累、思考、创新。 程序图标 ( Program Icon ) 程序介绍 ( Program Introduction) 小伙伴找在搞项目研究时候找我们定制开发的一个软件。 主要功能是提取盈建科软件的 柱构件 指定工况下的内力。 程序界面 ( Program Interface ) 程序下载 ( Program Download ) (  非免费软件,如果 您需要这个软件或 需要相关软件定制开发,可联系客服qq: 3014479529。) 相关软件 ( Related Program ) [01] ENGT: …

[编程][Video] 基于ESO的拓扑优化 案例2 (Python编程) ESO based topology optimization Example 2 (Python programming)

实干、实践、积累、思考、创新。 来自团队小伙伴的分享,基于Python编制渐进结构优化法(ESO)的程序。渐进结构优化法(ESO)最早由澳大利亚维多利亚大学的谢亿民院士和悉尼大学的Steven G.P于1993年共同提出,主要用于解决连续体的拓扑优化问题。ESO算法的思路很清晰简单,即根据某一个优化准则,将无效或者效率低的材料逐步删除,从而使结构逐渐趋向优化。【www.jdcui.com出品】 相关资料 ( Related Topics ) [01] [CSI OAPI][编程] CSI OAPI EX1: 运行/关闭/捕捉 SAP2000 [Start/Exit/GetActive SAP2000] [02] [CSI OAPI][编程] CSI OAPI EX2: 伸臂桁架几何优化 [Geometric optimization of outrigger truss] [03] [CSI …

[优化][编程] 基于ETABS二次开发的塔楼斜柱斜率变化优化案例 (Slope Sensitivity analysis of the inclined columns of the tower through secondary development of ETABS)

实干、实践、积累、思考、创新。 实际超高层工程案例中,塔楼外框常采用斜巨柱形式,以加强外框刚度和满足建筑外形要求,例如中国尊大楼、武汉绿地中心等。为了探究巨柱斜率对整体刚度影响,基于ETABS二次开发技术实现不同斜率巨柱自动化计算以及提取相应结果,以供参考: 一、计算模型 斜柱斜率变化视频 二、计算结果 三、初步结论 1、巨柱斜率增大,结构刚度增加,地震下结构基底剪力增大; 2、巨柱斜率增大,风荷载下结构最大层间位移角可减小15%,当斜率大于一定角度后,最大层间位移角减小幅度有限; 3、相比结构前二周期,结构第三周期(扭转周期)对巨柱斜率变化更为敏感,即增大巨柱斜率更有利于提高结构扭转刚度。 本文编者介绍 相关资料 ( Related Topics ) [01] [CSI OAPI][编程] CSI OAPI EX1: 运行/关闭/捕捉 SAP2000 [Start/Exit/GetActive SAP2000] [02] [CSI OAPI][编程] CSI OAPI EX2: 伸臂桁架几何优化 …

[视频][Video] 基于ESO的拓扑优化 案例1 (Python编程) ESO based topology optimization Example 1(Python programming)

实干、实践、积累、思考、创新。 ESO拓扑优化,Python编程,视频。 相关资料 ( Related Topics ) [01] [CSI OAPI][编程] CSI OAPI EX1: 运行/关闭/捕捉 SAP2000 [Start/Exit/GetActive SAP2000] [02] [CSI OAPI][编程] CSI OAPI EX2: 伸臂桁架几何优化 [Geometric optimization of outrigger truss] [03] [CSI OAPI][编程] …

[软件][编程][地震动] NFAGM近场脉冲型地震动人工合成程序 案例3—— 多峰值速度脉冲波 (Case 3 of NFAGM Near Field Pulse Type Ground Motion Artificial Synthesis Program – Multiple Peak Velocity Pulse Waves)

实干、实践、积累、思考、创新。 NFAGM是小伙伴找我们做的 [软件][编程][地震动] NFAGM: Near‐Field Artificial Ground Motions Generation Program [近场脉冲型地震动人工合成程序],具体可以在这个链接查看:http://www.jdcui.com/?p=20405 最近小伙伴建议我们增加一个多峰值速度脉冲波的波形 C形,于是升级了一下NFAGM程序,下面做个简单的记录。 三半波脉冲:   四半波脉冲: 相关博文( Related Topics) [01]. [Tool] SPECTR – A program for Response Spectra Analysis [反应谱计算程序] [02]. [程序][Tool] …

[软件][编程] GetAverage: Calculating the Average Curve of Data with Different X axis Intervals [多组不同X间隔数据求平均]

实干、实践、积累、思考、创新。 程序图标 ( Icon ) 程序介绍 ( Introduction) 网友建议写的程序。基本功能是,对不同X间距的多组曲线求平均。软件可导入多组曲线,选择特定的曲线进行求平均,并可将结果保存为文本文件或者直接输出EXCEL图表。 软件界面如下图所示。 程序下载 ( Program Download ) (  如果您需要这个软件,请在这给网站捐助:http://www.jdcui.com/?page_id=4813,捐助不低于 150RMB,捐助后在评论区留下您的评论,软件会通过管理员QQ:3014479529给你发送,对软件有任何疑问也欢迎联系,敬请尊重劳动成果 !!!。) 微信公众号 ( Wechat Subscription) 欢迎关注 “结构之旅” 微信公众号

[CSI OAPI][编程] CSI OAPI EX2: 基于虚功原理的伸臂桁架几何优化 [Geometric optimization of outrigger truss based on the principle of virtual work]

实干、实践、积累、思考、创新。 CSI API编程训练第二课,这次做一个基于虚功原理的伸臂桁架几何优化,主要训练如何通过编程控制SAP2000修改节点位置,自动提交计算分析,并提取构件的内力等。 对于桁架结构,根据虚功原理,结合单位荷载法可知,结构任意一点在指定方向的位移可按以下公式表示: $${\Delta = \sum {\int {\frac{{n{F_N}}}{{EA}}} } {\rm{ds}} = \sum {\frac{{n{F_N}L}}{{EA}}} }$$ 其中,\(n\)为杆件的虚拟轴力,\({F_N}\)为杆件的真实轴力,\(E\)为杆件的弹性模量,\(A\)为杆件的截面面积,\(L\)为杆件的长度。 根据Baker的研究可知,对于静定桁架结构,各杆件处于等应力状态时,结构杆件是最优的。这个最优说的是,对于给定挠度,当所有杆件均处于等应力状态时,所需结构材料用量最小;或者说对于给定材料用量的结构,当所有杆件均处于等应力状态时,结构挠度最小。 假设各杆件的应力水平均达到同一个值,设为\(e = \frac{{{F_N}}}{{EA}}\),此时结构任意一点在指定方向的位移公式变为以下: $${\Delta = \sum {\int {\frac{{n{F_N}}}{{EA}}} } {\rm{ds}} = e\sum {nL} …

[CSI OAPI][编程] CSI OAPI EX1: 运行/关闭/捕捉 SAP2000 [Start/Exit/GetActive SAP2000]

实干、实践、积累、思考、创新。 20190520写的题目,终于开始更新了。最近准备陆陆续续做一些 ETABS SAP2000 API 二次开发的训练,这里仅仅做个记录。 CSI OAPI 开发 案例1: 运行/关闭/捕捉 SAP2000。 程序界面如下: 程序基本实现的功能是: 点击open新建一个SAP2000; 点击GetActive 捕捉当前SAP2000,并显示版本编号。 点击Close关闭当前SAP2000。 相关资料 ( Related Topics ) [01] [CSI OAPI][编程] CSI OAPI EX1: 运行/关闭/捕捉 SAP2000 [Start/Exit/GetActive …

[日志][编程] 记录一个非常痛苦的排Bug过程

实干、实践、积累、思考、创新。 作为一个编程老鸟,自认为面对各种bug都能解决和心中有数。但是有时候碰到一些及其隐秘的bug也是会让人心急如焚甚至搞自闭。 记录一下这次的bug。实际上,也不算代码的bug。这次的问题是,一个自编的C++库,放在了两个路径上,但是同时都包含到了程序的检索路径里,按道理已经设置了宏不会重复访问,但是编译器还是出问题,导致编程结果出现非常奇怪异常,一开始以为是代码问题,排查了很久,由于代码本身没问题,差点爆炸,后面才检查到了路径问题上。 MARK一下。 微信公众号 ( Wechat Subscription) 欢迎关注 “结构之旅” 微信公众号

[软件][编程][地震动] NFAGM: Near‐Field Artificial Ground Motions Generation Program [近场脉冲型地震动人工合成程序]

实干、实践、积累、思考、创新。 程序图标 ( Program Icon )     程序介绍 ( Program Introduction) 小伙伴做论文碰到问题,找我们编写的程序。程序基本功能是近场脉冲型地震动人工合成程序。 程序采用的脉冲波合成算法流程如下图所示。 程序目前支持以下 3 种脉冲模型,需要其他脉冲可以增加。 20230831 更新,增加C类脉冲模型,C类脉冲模型是一种多脉冲模型,其脉冲形态如下图所示: 各类模型的数学表达式如下图所示 C类脉冲模型: 案例及相关资料( Program Examples ) [01]. [地震工程][笔记] 近断层速度脉冲型地震动(单向脉冲&双向脉冲) [Near-fault pulse-like ground motion (one-way …

[软件][地震动][编程] GM_Truncation: A Program for truncating ground motion records [地震波截断工具]

实干、实践、积累、思考、创新。 – – – – <随后更新> – – – –       相关内容(Related Topics) [01]. [Tool] SPECTR – A program for Response Spectra Analysis [反应谱计算程序] [02]. [程序][Tool] Ground Motion Selection [强震记录选取] …

[编程][动力学][软件] SDOF_RUNGE: RUNGE-KUTTA Method for Dynamic Analysis OF SDOF Structures [单自由度结构动力分析-龙格-库塔法]

实干、实践、积累、思考、创新。 程序图标 ( Icon ) 程序介绍 ( Introduction) 最近看文献,整理资料,遇到Runge-Kutta法相关的内容,于是整理SDOF_RUNGE程序,通过编写程序,掌握RUNGE-KUTTA法的基本概念。 数值分析中,龙格-库塔法(Runge-Kutta methods)是用于非线性常微分方程的解的重要的一类隐式或显式迭代法。这些技术由数学家卡尔·龙格和马丁·威尔海姆·库塔于1900年左右发明。Runge-Kutta公式的思路就是利用区间内一些特殊点的一阶导数值的线性组合来替代某点处的n阶导数值,这样就可以仅通过一系列一阶导数值来得到某点幂级数展开的预测效果。在工程中最常用的是四阶龙格-库塔积分,也就是 RK4 积分,其完整的表述如下(搬运自百度): 已知初值问题: 对于该问题,RK4法的表达式为: 其中 上面的递推公式中,下一个值(yn+1)由现在的值(yn)加上时间间隔(h)和一个估算的斜率的乘积所决定。该斜率是以下斜率的加权平均,k1是时间段开始时的斜率;k2是时间段中点的斜率,通过欧拉法采用斜率k1来决定y在点tn+h/2的值;k3也是中点的斜率,但是这次采用斜率k2决定y值;k4是时间段终点的斜率,其y值用k3决定。 结构动力学中,可以利用该方法,进行结构的动力时程方程的求解。SDOF_RUNGE就是用采用 RK4求解单自由度动力时程分析的小程序。SDOF_RUNGE的编制主要参考William T. Thomson, Marie Dillon Dahleh 编写的《Theory of Vibration with Applications》的第五版,我看的清华大学出版社出版的影印版纸板,原版和影印版的封面如下: 采用Runge-Kutta法求解结构动力方程,首先需要将原来的2阶动力微分方程降阶为1阶,变为上面介绍的标准模式,然后再套用迭代公式进行求解。《Theory of Vibration with …

[软件][地震工程] IRSA 案例2 —— 单自由度非线性地震动力时程分析 ( IRSA Example 2— Nonlinear Seismic Dynamic Time History Analysis of SDOF System)

实干、实践、积累、思考、创新。 外国网友让我对 IRSA 软件做个单自由度地震时程分析分析的使用说明和算例,所以下面较多英文为主,大概看看。关于这个软件的介绍可以访问这个链接:[软件][地震工程][科研][更新] IRSA 2022: Inelastic Response Spectra Analysis Program (弹塑性反应谱及单自由度非线性地震分析工具) [Step 1] 导入地震波 Import Earthquake Acceleration Ground Motion Records 点击“Import Ground Motion”导入地震波,IRSA支持一次导入多组地震波。地震波导入后,可以在“”Time Series“选项卡上查看地震波的加速度、速度、位移时程曲线。软件可支持对地震波进行基线修正,如果需要修正,可以在“Type”下拉菜单选择合适的修正方法,然后点击 “Apply Baseline Correction” 按钮进行基线修正。修正后的时程曲线在图形中用灰色显示。如果执行了地震波基线修正,那后续的分析会基于基线修正后的地震波进行。 Click the “Import …

[下载][编程][训练][工具] 轴压比超限附加钢骨

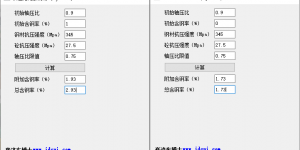

实干、实践、积累、思考、创新。 团队成员 吴金诚 (WJC) 的 程序编程训练作品。 软件功能是通过构件的轴压比,反算需要附加的钢骨。 程序出入参数:轴压比限值、轴压比、初始含钢率、混凝土抗压强度、钢材抗压强度。 程序输出参数:附加含钢率、总含钢率。 程序运行效果如下 程序编制公式推导如下 设定以下变量 \({\mu _0}\) — 初始轴压比 \({\mu _1}\) — 轴压比限值 \({\rho _0}\) — 初始含钢率 \({\rho _1}\) — 总含钢率 \({\rho _a}\)—附加含钢率 …

[Python][编程][笔记] Python海龟绘图 —— 多边形 (Python turtle drawing – polygon)

实干、实践、积累、思考、创新。 最近工作比较忙,撸撸python代码放松一下,用python的turtle库绘图,重新学习python。       相关话题 ( Related Topics) [01]. Python 出现”invalid literal for int() with base 10: \xef\xbb\xbf0″ 错误 [02]. [编程笔记] Tuple in Python [Python中的元组] [03]. [Python][编程][笔记] Python海龟绘图 —— 多边形 Polygon 微信公众号 ( Wechat Subscription) …

[编程训练] BMP图像缩放 (BMP Image Scaling)

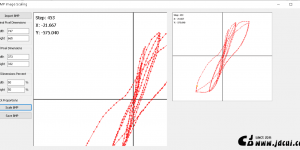

实干、实践、积累、思考,创新。 其他程序用到,就研究一下。 导入BMP图像,设置70%缩放: 导入BMP图像,设置50%缩放: 导入BMP图像,设置20%缩放: 相关博文 ( Related Topics) [01] [编程][算法][几何] 编程训练: 凸包问题 [Convex-Hull Problem] [02] [编程][算法][几何] 编程训练: 离散点的闭合路径 [Closed Path for points] [03] [编程][算法][几何] 编程训练: 3次B样条曲线 [Cubic BSpline] [04] …

[软件][工具][编程] GAAGM: Graph Animation and Animated Gif Maker [曲线图动画及Gif动图生成工具][滞回曲线动画演示]

实干、实践、积累、思考,创新。 程序图标 ( Program Icon ) 程序介绍 ( Program Introduction) 曲线图动画及Gif动图生成工具,可以用于制作一些数据演示。 程序界面 ( Program Interface ) 程序演示视频: 以下是测试的几个例子 生成的GIF动图。 (1)滞回曲线 (2)地震波时程 (3)SIN函数 (4)螺旋线 下载 ( Download ) (  如果您需要使用这个软件,请在这给网站捐助:http://www.jdcui.com/?page_id=4813,捐助不少于【100RMB】,捐助后在评论区留下您的评论,软件将通过网站管理员QQ:3014479529给您发送,敬请尊重劳动成果 !!!) 微信公众号 ( Wechat Subscription) 欢迎关注 “结构之旅” 微信公众号

新书《结构地震反应分析 编程与软件应用》出版了!!

实干、实践、积累、思考、创新。 新写的一本书快要出版了,书的题目是《结构地震反应分析 编程与软件应用》,这是继《PERFORM-3D原理与实例》、《有限单元法 编程与软件应用》后,www.jdcui.com的第三本书,主题是结构地震动力计算,依然是一本实用的基础的书籍,将理论、编程及软件应用结合,通过典型的小例子手把手教大家编程及使用软件。终于在年前拿到了出版社的样稿,印刷效果还是不错。 查了一下已经可以在京东购买了。以下是几个购买连接: 中国建筑工业出版社官方旗舰店: https://item.jd.com/10043957730709.html 中国建筑书店有限责任公司图书专营店:https://item.jd.com/10043957749812.html 顺带也贴一下目录吧: 年后再详细介绍这本书!!! 😛 🙂  公众号 ( Wechat Subscription) 欢迎关注 “结构之旅” 微信公众号

[LaTeX][Web][笔记] 利用MathJax 在网站上显示LaTeX公式

实干、实践、积累、思考、创新。 MathJax是一个开源的JavaScript库,专门用于在浏览器中显示LaTeX、MathMl 和 AsciiMath,适用于所有浏览器。 这个是MathJax的官网:https://www.mathjax.org/ 之前在博客上的公式基本都是图片,看以后有没有可能尝试用LaTeX在博客上写公式,估计是有点难。。。。 以下是几个MathJax显示的LaTex公式,效果还是可以的。 $$E=mc^2$$ $$E=mc^2$$ $$E=mc^2$$ \(E=mc^2\) \(E=mc^2\) \(E=mc^2\) \(x = {-b \pm \sqrt{b^2-4ac} \over 2a}\) 微信公众号 ( Wechat Subscription) 欢迎关注 “结构之旅” 微信公众号

[下载][软件][规范] GD_SPECTRUM: 广东省标准《高层建筑混凝土结构设计规范》(GD DBJ 15-92-2020) 反应谱计算工具

实干、实践、积累、思考、创新。 20200608列的题目,之前测算广东规范的时候写的工具。现在广东高规出来了可以更新了。有需要的可以下载。 程序图标 ( Program Icon ) 程序介绍 ( Program Introduction) 程序下载 ( Program Download ) Download Program: GD_Spectrum (2021广东高规反应谱) ( PS. 程序免费下载 ,欢迎大家给我提意见 ,敬请尊重劳动成果 ) 相关博文( Related Topics) [01]. [Tool] SPECTR – A program for …

[编程][计算机] Windows Installer [Msiexec] 命令行参数

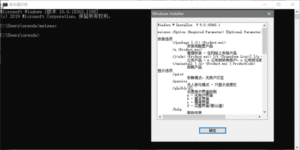

坚持实干、坚持实践、坚持积累、坚持思考,坚持创新。 笔记,备忘!!! Windows ® Installer. V 5.0.18362.1 msiexec /Option <Required Parameter> [Optional Parameter] 安装选项 </package | /i> <Product.msi> 安装或配置产品 /a <Product.msi> 管理安装 – 在网络上安装产品 /j<u|m> <Product.msi> [/t <Transform List>] [/g …
