[编程][软件][下载][超限] 2ftkTension: 中震墙肢拉应力(2ftk)验算——附加钢骨含钢率计算工具

实干、实践、积累、思考、创新。 程序图标 ( Program Icon ) 程序介绍 ( Program Introduction) (1)软件用于中震墙肢2ftk拉应力验算,关于墙肢的拉应力验算,来源于《超限高层建筑工程抗震设防专项审查技术要点》(建质[2015]67号)的第四章第十二条(四)款,规范原文如下: 第十二条  关于结构抗震性能目标: (四) 确定所需的延性构造等级。中震时出现小偏心受拉的混凝土构件应采用《高层混凝土结构规程》中规定的特一级构造。中震时双向水平地震下墙肢全截面由轴向力产生的平均名义拉应力超过混凝土抗拉强度标准值时宜设置型钢承担拉力,且平均名义拉应力不宜超过两倍混凝土抗拉强度标准值(可按弹性模量换算考虑型钢和钢板的作用),全截面型钢和钢板的含钢率超过2.5%时可按比例适当放松。 上述规范条文对应的具体公式是: 上式中  Ac,As 、分别为混凝土、型钢和(或)钢板的截面面积; Ec、Es 分别为混凝土、型钢和(或)钢板的弹性模量;Nt就是中震时双向水平地震下的墙肢轴拉力。 关于这个条文的进一步解释,可参考 肖从真 大师 的公众号文章《 超限审查要求的墙肢拉应力验算你做对了吗?》 从以上公式可以看到,拉应力比与附加钢骨含钢率是有内在的对应关系的。 (2)软件可以根据墙肢的中震应力比,根据上述规定,反算需要附加的钢骨含钢率,也可以反算出需要附加的钢板厚度。 软件中的符号: σt:中震拉应力 ftk:混凝土抗拉强度标准值 ps:附加的钢骨含钢率 …

[软件][开发][超限设计] 自动生成结构分析EXCEL图表

实干、实践、积累、思考、创新。 做一些超限项目,整理图表用。貌似很多人在show这种东西。我也随便搞搞,show一下。 后面还有很多东西要放出来。再等等。 微信公众号 ( Wechat Subscription) 欢迎关注 “结构之旅” 微信公众号

[结构设计][超限][工具] “高规”结构抗震性能目标查询工具

实干、实践、积累、思考、创新。 程序图标 ( Program Icon ) 程序介绍 ( Program Introduction) 20180117写的题目,现在填坑。写个小软件,放松一下。按高规的性能设计章节查询不同性能水准的构件性能目标。 程序界面 ( Program Interface ) 微信公众号 ( Wechat Subscription) 欢迎关注 “结构之旅” 微信公众号

[软件][Tool][设计] YJK MASS Post – 盈建科总信息结果处理工具-[结构超限设计助手]

很久之前写的程序,忙完项目后更新吧 …… 20180803写的题目,不知道最近有没时间更新….. 待更新,待填坑           相关软件 ( Related Program ) [01] ENGT: Engineering Toolkit [建筑结构辅助设计工具集成系统] [02] [风洞试验][结构设计][软件] RWDI风洞试验荷载数据处理工具 [03] [结构设计][软件][Program] YJK风洞荷载试验数据处理工具[ A Program for Preparing Windtunnel Data …

[结构设计] 斜柱设计的一些概念 (Inclined Column Design)

实干、实践、积累、思考、创新 做个简单笔记,关于斜柱的设计。 柱传递轴力,斜柱轴力在相邻上下层的梁上产生一个压力和推力。 必须验算相领梁是否能抵抗该斜柱的分力。 概念上,需加强斜柱连接的上下层梁,对于拉梁,应当验算抗拉承载力,适当提高配筋率,若配筋无法满足抗拉要求,需要配置型钢。 另外,设计上,尽量避免斜柱倾角过大,另外,尽量让斜柱传力直接点,比如可以设置加腋柱的方式,增加斜柱与上下柱的投影重叠面积,改善传力。 微信公众号 ( Wechat Subscription) 欢迎关注 “结构之旅” 微信公众号

[规范][超限][笔记] 《超限高层建筑工程抗震设防专项审查技术要点》关于剪重比的规定

实干、实践、积累、思考、创新。 学习规范,此条来源于《超限高层建筑工程抗震设防专项审查技术要点》2015版。 第十三条  关于结构计算分析模型和计算结果 (二)结构总地震剪力以及各层的地震剪力与其以上各层总重力荷载代表值的比值,应符合抗震规范的要求,Ⅲ、Ⅳ类场地时尚宜适当增加。当结构底部计算的总地震剪力偏小需调整时,其以上各层的剪力、位移也均应适当调整。 基本周期大于6s的结构,计算的底部剪力系数比规定值低20%以内,基本周期3.5~5s的结构比规定值低15%以内,即可采用规范关于剪力系数最小值的规定进行设计。基本周期在5~6s的结构可以插值采用。 6度(0.05g)设防且基本周期大于5s的结构,当计算的底部剪力系数比规定值低但按底部剪力系数0.8%换算的层间位移满足规范要求时,即可采用规范关于剪力系数最小值的规定进行抗震承载力验算。 PS. (1)即周期大于6s的结构,剪重比可以打8折。 (2)即周期大于3.5~5s的结构,剪重比可以打7.5折。 (3)即周期大于5~6s的结构,剪重比可插值。   微信公众号 ( Wechat Subscription) 欢迎关注 “结构之旅” 微信公众号

[结构设计][规范][超限性能设计] “抗规”附录M抗震性能设计方法的材料“最小极限强度”

坚持实干、坚持实践、坚持积累、坚持思考,坚持创新。 《抗规》 GN 50011-2010 附录M ( 实现抗震性能设计目标的参考方法) 给出了等效线性方法进行抗震性能设计的具体方法。 其中,不同性能要求下构件承载力计算的材料取值也不同。 附录M 根据不同的要求,给出了3种材料取值进行构件承载能力计算。 包括“材料设计值”,“材料标准值”,及材料“最小极限强度值”。 其中最小极限强度值有以下具体操作方法: (1)钢材强度可取最小极限值,按《高层民用建筑钢结构技术规程》JGJ 99采用,约为钢材屈服强度的 1.35~1.5倍; (2)钢筋强度可取屈服强度的1.25倍; (3)混凝土强度可取立方体强度的0.88倍。(PS. 去掉了混凝土规范的各种调整系数,直接保留0.88,即仅考虑实际结构混凝土强度与试件混凝土强度的差异,而不考虑其他尺寸效应。) PS. 在使用软件的时候,需要注意软件验算的时候,到底使用了那个材料值。 注释 ( Comments )   ( 如果您发现有错误,欢迎批评指正。邮箱:jidong_cui@163.com . 如果您喜欢这篇博文,请在上面给我 点个赞 吧! 🙂   🙂      ( If you …

[结构设计][ENGT][超限设计] 剪力墙PMM分析及压弯验算(ENGT超限高层应用案例12)

坚持实干、坚持实践、坚持积累、坚持思考,坚持创新。                           注释 ( Comments )   ( 如果您发现有错误,欢迎批评指正。邮箱:jidong_cui@163.com . 如果您喜欢这篇博文,请在上面给我 点个赞 吧! 🙂   🙂      ( If you found any mistakes in the post, please …

[结构设计][ENGT][超限设计] 剪力墙剪压比分析(ENGT超限高层应用案例11)

实干、实践、积累、思考、创新。 研究附加钢骨的方法对控制剪力墙剪压比的有效性。做个简答的探索。 采用ENGT可以快速选定特定的剪力墙,有针对地对特定的剪力墙进行剪压比分析。如下图所示: 选定需要分析的墙,上图选中整个塔楼的核心筒内墙。 对选中的墙进行剪压比分析,如下图所示,可见,在45~70楼层许多墙肢剪压比超限了。 下面做个研究,加入对于不满足的剪力墙,通过端部附加型钢的方法来控制剪压比,看是否有效。 采用ENGT的快速减压比分析功能,可以分析获得需要附加的型钢。如下图所示: ENGT 墙剪压比分析 约束区附加钢骨的含钢率 由上图可加,若通过附加钢骨的方式调整剪力墙的剪压比,端部附加钢骨的含钢率部大部分构件均需提高到15%以上,因此,通过端部附加钢骨的方式解决剪压比的问题是不可行的。 微信公众号 ( Wechat Subscription) 欢迎关注 “结构之旅” 微信公众号

[结构设计][ENGT][超高层] 钢构件应力比分析及优化(ENGT超高层应用案例8)

坚持实干、坚持实践、坚持积累、坚持思考,坚持创新。 To be continued…           注释 ( Comments )   ( 如果您发现有错误,欢迎批评指正。邮箱:jidong_cui@163.com . 如果您喜欢这篇博文,请在上面给我 点个赞 吧! 🙂   🙂      ( If you found any mistakes in the post, please let me know. Email : jidong_cui@163.com. If you …

[结构设计][EETK][超限设计] 复杂结构位移角统计及提取(EETK超限工程应用案例1)

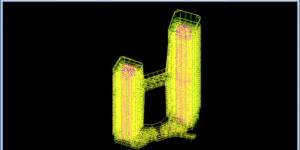

实干、实践、积累、思考、创新。 一些复杂结果或特殊分析目的,可能需要进行特殊位置的位移角提取,或者你不想用ETABS软件的多塔功能等等,EETK可以统计指定位置的位移角结果。项目需要就开发了这个功能。EETK是一个为了研究ETABS而做的一个超限工程辅助设计工具,关于EETK的更多信息可以查看这个链接:http://www.jdcui.com/?page_id=12266 微信公众号 ( Wechat Subscription) 欢迎关注 “结构之旅” 微信公众号

[软件][Tool][设计] YJK Dynamic Post – 盈建科动力分析结果处理工具-[结构超限设计助手]

实干、实践、积累、思考、创新。 程序图标 ( Program Icon ) 程序介绍 ( Program Introduction) 提取动力时程分析结果,一键生成EXCEL图表,报告等,可选择行定制输出曲线。 程序界面 ( Program Interface ) 程序应用案例 ( Program Examples ) 支持定制输出,也支持常规输出整体结果,等。后续有时间再详细介绍功能。 整体内力结果曲线 (a)楼层剪力 (story shear force) (b)楼层弯矩(story moment) 整体位移结果曲线 相关软件 ( Related Program ) [01] …

[编程][软件][结构设计] 风荷载调整工具 (Tool for windload Modification)

实干、实践、积累、思考、创新。 程序图标 ( Program Icon ) 程序介绍 ( Program Introduction) 风荷载修改工具。。。 程序图例( Program Examples ) 注释 ( Comments )   ( 如果您发现有错误,欢迎批评指正。邮箱:jidong_cui@163.com . 如果您喜欢这篇博文,请在上面给我 点个赞 吧! 🙂   🙂      ( If you found any mistakes in the post, please let me …

[Abaqus][编程][软件][弹塑性] Abaqus Disp Post: Abaqus 后处理工具(Disp篇)

20180628写下的题目,忙完项目现在终于有时间整理了。 坚持实干、坚持一线、坚持积累、坚持思考,坚持创新。 程序图标 ( Program LOGO ) 程序介绍 ( Program Introduction) Abaqus 后处理小工具之一, Abaqus Disp Post,结合python及.NET 开发的工程设计工具,提取结构的位移相关的结果,并自动化形成便于报告的图表。Abaqus分析利器。 程序图例 ( Program Gallery ) 注释 ( Comments )   ( 如果您发现有错误,欢迎批评指正。邮箱:jidong_cui@163.com . 如果您喜欢这篇博文,请在上面给我 点个赞 吧! 🙂   🙂      ( If you found any mistakes …

[软件][Tool][设计] YJK Wzq Post – 盈建科Wzq振型结果处理工具-[结构超限设计助手]

很久之前写的程序,忙完项目后更新吧 …       相关软件 ( Related Program ) [01] ENGT: Engineering Toolkit [建筑结构辅助设计工具集成系统] [02] [风洞试验][结构设计][软件] RWDI风洞试验荷载数据处理工具 [03] [结构设计][软件][Program] YJK风洞荷载试验数据处理工具[ A Program for Preparing Windtunnel Data for YJK Structural Design …

[软件][Tool][设计] YJK Wv02q Post – 盈建科Wv02q结果处理工具-[结构超限设计助手]

程序图标 ( Program Icon )      程序介绍 ( Program Introduction) 【结构超限设计助手】中的一员 😆  程序界面 ( Program Interface ) 相关软件 ( Related Program ) [01] ENGT: Engineering Toolkit [建筑结构辅助设计工具集成系统] [02] [风洞试验][结构设计][软件] RWDI风洞试验荷载数据处理工具 [03] [结构设计][软件][Program] YJK风洞荷载试验数据处理工具[ A …

[风洞试验][结构设计][软件] RWDI风洞试验荷载数据处理工具

程序图标 ( Program Icon ) 程序介绍 ( Program Introduction) RWDI 风洞试验数据处理工具,并可以转换成 YJK 计算的格式。 (1)输入等效精力风荷载 (2)输入组合系数 (3)生成组合等效风荷载,并可转为YJK格式 (4)导出风洞荷载结果 程序界面 ( Program Interface ) 相关软件 ( Related Program ) [01] ENGT: Engineering Toolkit [建筑结构辅助设计工具集成系统] [02] [风洞试验][结构设计][软件] RWDI风洞试验荷载数据处理工具 …

[结构分析]Midas Gen 风洞荷载的施加

[结构分析]Midas Gen 风洞荷载的施加,来源于www.jdcui.com, 崔济东,崔济东博士。Midas Gen中风洞荷载可以通过风荷载工况的附加荷载进行施加。若通过这种方式施加,则必须首先定义楼层属性,风荷载将直接施加到相应的楼层。但如果模型较为复杂,比如存在多塔,则楼层划分可能十分复杂。
