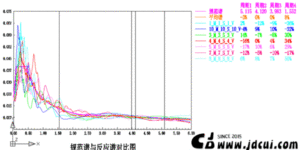

[软件][地震工程] GMS_DESIGN选波软件 —— 实际工程选波案例及不同选波方法对比

实干、实践、积累、思考、创新。 GMS_DESIGN是从最初的GMS选波系统( [地震波][软件]GMS: Ground Motion Selection System [强震记录选取系统] )精简后的一个简便的更加符合工程师习惯的基于目标谱匹配法的天然地震波选波工具。GMS_DESIGN软件链接:[软件][地震波][抗震] GMS_DESIGN: Ground Motion Selection Program for Practicing Engineers [地震波选波工具 工程师版] GMS_DESIGN 提供了两种目标谱匹配方案:离散周期点匹配法及周期范围匹配法,两种算法均可自定义多种具体参数,比如 离散周期的数量,特定周期点的误差百分比限值,特定周期点的误差权重等,以实现更加灵活更加通用的自定义选波功能。采用GMS_DESIGN可以实现各种形状反应谱地震波检索,也能非常简便实现常说的双频段选波、多频段选波等。 前面一片博文 [软件][地震工程] GMS_DESIGN选波软件——多频段选波案例 (Selection of earthquake ground motion using GMS_DESIGN)介绍了GMS_DESIGN的多频段选波的灵活性,这篇博文以一个实际工程项目选波案例,演示GMS_DESIGN的可行性,顺便对比总结不同选波方法的差异和适用范围。 …

[软件][地震工程] GMS_DESIGN选波软件——多频段选波案例 (Selection of earthquake ground motion using GMS_DESIGN)

实干、实践、积累、思考、创新。 GMS_DESIGN是从最初的GMS选波系统( [地震波][软件]GMS: Ground Motion Selection System [强震记录选取系统] )精简后的一个简便的更加符合工程师习惯的基于目标谱匹配法的天然地震波选波工具。GMS_DESIGN软件链接:[软件][地震波][抗震] GMS_DESIGN: Ground Motion Selection Program for Practicing Engineers [地震波选波工具 工程师版] GMS_DESIGN 提供了两种目标谱匹配方案:离散周期点匹配法及周期范围匹配法,两种算法均可自定义多种具体参数,比如 离散周期的数量,特定周期点的误差百分比限值,特定周期点的误差权重等,以实现更加灵活更加通用的自定义选波功能。 采用GMS_DESIGN可以实现各种形状反应谱地震波检索,也能非常简便实现常说的双频段选波、多频段选波等。以下我们从几个例子体验一下GMS_DESIGN。 选波控制频段 [1s~1.5s] 选波控制频段 [4s~5.0s] 选波控制频段 [1s~5.0s] 如上述几个图可以看到,GMS_DESIGN允许我们通过自定义的方式,控制选波时候反应谱匹配的周期范围,反应谱误差权重等等。通过这些自定义参数设置,可以非常方便的实现各种形状反应谱地震波的检索。 相关博文( …

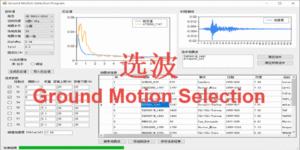

[软件][地震波][抗震] GMS_DESIGN: Ground Motion Selection Program for Practicing Engineers [基于目标谱匹配法地震波选波工具 工程师版]

实干、实践、积累、思考、创新。 程序图标 ( Program Icon ) 程序介绍 ( Program Introduction) GMS_DESIGN是从最初的GMS选波系统( [地震波][软件]GMS: Ground Motion Selection System [强震记录选取系统] )精简后的一个更加简便的且符合工程师习惯的基于目标谱匹配法的天然地震波选波工具,主要功能包括: (1)软件自建波库选波,含Peer 3000多组3向地震波。 (2)支持多个指定的阻尼比(3% 5% 7%) (3)支持自定义需要匹配的目标反应谱 (4)软件选波满足抗震规范要求,可指定匹配的目标峰值加速度PGA (5)软件提供两种目标谱匹配方案:离散周期点匹配法及周期范围匹配法。 两种算法均可自定义多种具体参数,比如 离散周期的数量,特定周期点的误差百分比限值,特定周期点的误差权重等,以实现更加灵活更加通用的自定义选波功能。 实践结果表明,离散周期点匹配法侧重于控制具体周期点的反应谱误差,周期范围匹配法则侧重于控制指定周期范围内地震波反应谱与目标谱形状的吻合程度。 采用软件提供的算法,可以实现,各种形状反应谱地震波检索,也能非常简便实现常说的双频段选波、多频段选波等。 (5)软件提供了一些便捷的GUI操作,如:可多次初选地震波,把初选地震波添加到选中,然后对勾选的地震波进行平均谱计算及指定周期点谱误差计算等。 (6)软件可输出所选的三向地震波加速度时程、地震波的反应谱及目标谱、周期点的误差结果及地震波的地震事件信息、发震时间、NGA编号、震级、站台信息等。 软件可满足隔震结构、钢结构、IDA分析选波、双频段选波等科研与工程需求。 …

[选波][地震波][工程] 某大底盘4塔结构的地震波选取(GMS选波系统-选波应用案例25)

实干、实践、积累、思考、创新。 用GMS选波系统( http://www.jdcui.com/?page_id=6118 )做的大底盘4塔结构的选波案例。 小伙伴的项目,是一个大底盘4塔,裙房三层,各塔楼总高在150m左右,为框筒结构。 设计地震分组为三组,设防烈度为7(0.1g),场地类别为II类。 结构的主要周期分布在1s~5s,分布范围较广,前15阶周期如下图所示。 振型号 周期 转角 平动系数(X+Y) 扭转系数(Z)(强制刚性楼板模型) 1 4.5462 34.66 1.00(0.67+0.33) 0 2 4.3686 94.82 1.00(0.04+0.96) 0 3 4.1572 123.65 1.00(0.32+0.68) 0 4 4.023 150.38 1.00(0.68+0.31) …

[软件][地震动] GMRS_Scale: Ground Motion Response Spectrum Scaling Tool [地震波&反应谱缩放工具]

实干、实践、积累、思考、创新。 程序图标 ( Icon ) 程序介绍 ( Introduction) 网友找我们做的一个小工具,功能比较特殊,感兴趣的人可以看看。其基本功能是,导入地震波的反应谱,通过对比地震波反应谱及目标谱的差异,反算地震波的缩放系数。软件提供了多种地震波缩放方法:基于PGA缩放,基于指定周期点的反应谱值缩放,基于地震波反应谱及目标谱误差最小进行缩放。软件同时提供设置用于评估反应谱误差的周期范围、权重系数、缩放系数等。这个软件可以看成是一个简易的选波工具,感兴趣的人可以看看。 程序使用基本步骤: (1)导入目标反应谱 (2)导入地震波反应谱 (3)设置反应谱匹配参数(包括,缩放方法,误差评估的周期范围、权重系数、缩放系数等) (4)运行地震波缩放、反应谱误差评估 (5)保存分析结果,根据MSE排序,获得与目标谱最匹配的地震波及缩放系数。 程序界面 ( Program Screenshot) 程序下载(Program Download) (  如果您需要使用这个软件,请在这给网站捐助:http://www.jdcui.com/?page_id=4813,捐助不少于250RMB,捐助后在评论区留下您的评论,软件将通过网站管理员 qq: 3014479529 给您发送,敬请尊重劳动成果 !!!捐助的小伙伴可以通过客服号进行相关研究问题及软件使用问题答疑。) 相关内容(Related Topics) [01]. [Tool] SPECTR – A …

[论文][Paper] 基于目标谱匹配法的地震波选波系统研制 (Development of seismic wave selection system based on target spectrum matching method)

实干、实践、积累、思考、创新。 快10年之前做的东西,算是10年前的成果了,最近整理了一下。 【题目】 基于目标谱匹配法的地震波选波系统研制 【英文题目】 Development of seismic wave selection system based on target spectrum matching method 【作者】 崔济东1,戚永乐2 【英文作者】  CUI Jidong1, QI Yongle2 【单位】 1. 广州容柏生建筑结构设计事务所(普通合伙)2. 中国能源建设集团广东省电力设计研究院有限公司 【中文摘要】 随着结构计算分析技术的快速发展,动力时程分析在结构抗震设计中运用越来越广泛,编制能够快速提供满足规范要求的地震波的选波系统具有较大的应用价值。根据《建筑抗震设计规范》(GB50011-2010)的要求,基于目标谱匹配法,开发了地震波选波系统GMSS。对GMSS的总体设计框架进行介绍,着重阐述地震动数据库模块的设计及软件提供的两种目标谱匹配方案:离散周期点匹配法及周期范围匹配法。通过某超高层实例对GMSS选取的地震波进行验证,结果表明离散周期点匹配法侧重于控制具体周期点的反应谱误差,周期范围匹配法侧重于控制指定周期范围内地震波反应谱与目标谱形状的吻合程度,两种方案的选波结果均可满足规范要求,GMSS选波系统运行效率较高,可进一步用于科研和工程实践。 …

[选波][地震波][工程] 不同场地类别选波案例 (按铁路工程抗规)(GMS选波系统-选波应用案例24)

实干、实践、积累、思考、创新。 用GMS选波系统( http://www.jdcui.com/?page_id=6118 )做的一个按铁路工程抗震设计规范做的一个案例。 考虑不同场地图类别,目标反应谱如下: 各场地条件下2区反应谱相吻合的远场强震记录,结构周期范围按覆盖反应谱平台段范围,没类场地选15组。 采用GMS系统选波,如下: 所选的各类场地的地震波反应谱与目标谱的对比情况如下图所示: 场地类型1 场地类型2 场地类型3 场地类型4 此外剪切波速基本分布在200~600m/s间,满足场地类型要求。 相关案例 ( Related Examples) [01]. [工程][选波][地震波] 某超高层选波案例(GMS选波系统-选波应用案例1) [02]. [工程][选波][地震波] 某框筒高层建筑结构选波案例(GMS选波系统-选波应用案例2) [03]. [工程][选波][地震波] 某多层框剪建筑结构(短周期)选波案例(GMS选波系统-选波应用案例3) [04]. [工程][选波][地震波] 某钢筋混凝土框架-核心筒高层建筑结构选波案例(GMS选波系统-选波应用案例4) [05]. [工程][选波][地震波] 某大底盘-多塔-高位连体高层建筑结构选波案例(GMS选波系统-选波应用案例5) [06]. [工程][选波][地震波] 某8度区大底盘-多塔高层建筑结构选波案例(GMS选波系统-选波应用案例6) [07]. [工程][选波][地震波] 某7度区框架核心结构选波案例(GMS选波系统-选波应用案例7) …

[选波][地震波][工程] 某大跨结构的地震波选取(GMS选波系统-选波应用案例23)

实干、实践、积累、思考、创新。 用GMS选波系统( http://www.jdcui.com/?page_id=6118 )做的一个大跨结构的选波案例。 结构设防烈度为 7度 0.10g,设计地震分组一组,场地类别为 II 类。 前三阶周期主要分布在3~4s。由于是大跨空间结构,需要进行三向地震波的选取。 采用GMS系统选波,如下: 对于这类结构而已,结构的影子周期不仅仅是前三周期,从下面三个方向的有效质量参与系数可以看到,结构在前300阶周期范围内,累计有效质量参与系数依然有较大幅度的增加。 此外,对于需要进行多点激励分析的结构,地震波需要进行基线修正。 所选地震波主方向反应谱与规范反应谱的对比情况如下图: 相关案例 ( Related Examples) [01]. [工程][选波][地震波] 某超高层选波案例(GMS选波系统-选波应用案例1) [02]. [工程][选波][地震波] 某框筒高层建筑结构选波案例(GMS选波系统-选波应用案例2) [03]. [工程][选波][地震波] 某多层框剪建筑结构(短周期)选波案例(GMS选波系统-选波应用案例3) [04]. [工程][选波][地震波] 某钢筋混凝土框架-核心筒高层建筑结构选波案例(GMS选波系统-选波应用案例4) [05]. [工程][选波][地震波] 某大底盘-多塔-高位连体高层建筑结构选波案例(GMS选波系统-选波应用案例5) [06]. [工程][选波][地震波] 某8度区大底盘-多塔高层建筑结构选波案例(GMS选波系统-选波应用案例6) [07]. [工程][选波][地震波] …

[地震波][选波][教程] 时程分析地震波选波介绍 (Introduction of Seismic Wave Selection in Time History Analysis)

实干、实践、积累、思考、创新。 记得是很久之前,小伙伴让我整理的选波教程。最近整理电脑发现,就整理到网站上吧,写得比较精简,有需要的可以参考一下。 时程分析选波教程 选波,简单来说,就是选取与场地特性符合的地震波进行时程分析。结构的场地特性包括很多,其中目标反应谱算是一个比较综合的特性也是与结构设计最紧密相关的一个特性。因此,目前选波可以狭隘的理解为选取与目标反应谱吻合的地震波。当然,实际上并不仅仅是这条,只是这条会最为重要。以下简单说说一般情况下的选波流程及几个与选波有关的话题。 选波基本流程 选波过程主要包括 5 步: (1)确定结构基本参数 (2)确定设防烈度、地震分组,场地土类别等主要参数 (3)确定需要匹配的目标反应谱 (4)确定需要控制的其他参数 (5)筛选与目标反应谱匹配且与控制参数吻合的地震波 就这样选波就完成了。 结构的基本参数 与选波相关的最主要的结构基本参数是,结构的前三阶周期,第一阶周期最主要。因为地震波很难整个反应谱范围均与目标反应谱吻合,因此一般均是控制结构主要周期范围内地震波反应谱与目标反应谱不要相差过大。 确定设防烈度、地震分组,场地土类别等主要参数 这些参数列出来,主要是这些参数与目标反应谱的确定有关。 确定目标反应谱 以中国规范为例,如下图,反应谱的确定与设防烈度,场地类别,地震分组有关。如果是选用其他国家的反应谱,那就按其他国家的规范要求来指定。 对于中国反应谱,可以在 www.jdcui.com 下载  [软件][规范]GB-SPECT: Chinese Code’s Design Response Spectrum[中国规范反应谱生成程序] GB-SPECT …

[选波][地震波][科研] 隔震结构波选波案例3(GMS选波系统-选波应用案例22)

实干、实践、积累、思考、创新。 用GMS选波系统( http://www.jdcui.com/?page_id=6118 )做的一个隔震结构选波案例。 选波基本信息: 设防烈度 8度0.2g 加速度峰值cm/s2 600 地震影响系数最大值 1.35 特征周期Tg/s 0.55 第一周期 第二周期 第三周期 隔震前 1.435 1.43 1.316 隔震(中震) 3.152 3.147 2.914 隔震(大震) 3.548 3.542 3.332 隔震(极大震) 3.625 3.619 …

[选波][地震波][科研] 近场地震动波选波案例(GMS选波系统-选波应用案例21)

实干、实践、积累、思考、创新。 用GMS选波系统( http://www.jdcui.com/?page_id=6118 )做的一个选波案例,帮助小伙伴选波进行近断层(Near-fault earthquake motions)相关的结构抗震研究。 基本选波参数。 (1)抗震设防烈度8度,二类场地,设计地震分组第一组(特征周期0.35),阻尼比0.05。 结构前三阶周期 1.5199、0.2614、0.2279。 (2)选波说明,按我国抗规,峰值加速调整为70cm/s2,对应为0.07143g,其中g为重力加速度,1g = 980cm/s2 (3)人工波的时间间隔为0.02s,加速度单位为cm/s2,加速度峰值为70cm/s2 (4)近场通过控制地震波的断层距来控制,所选的天然波断层距不大于20km (5)天然波的时间间隔看具体的地震波,加速度单位为g,加速度峰值为0.07143g。 选波结果: 反应谱 地震波参数 相关案例 ( Related Examples) [01]. [工程][选波][地震波] 某超高层选波案例(GMS选波系统-选波应用案例1) [02]. [工程][选波][地震波] 某框筒高层建筑结构选波案例(GMS选波系统-选波应用案例2) [03]. [工程][选波][地震波] 某多层框剪建筑结构(短周期)选波案例(GMS选波系统-选波应用案例3) [04]. [工程][选波][地震波] 某钢筋混凝土框架-核心筒高层建筑结构选波案例(GMS选波系统-选波应用案例4) …

[选波][地震波][科研] 桥梁结构地震波选取案例(GMS选波系统-选波应用案例20)

实干、实践、积累、思考、创新。 小伙伴让采用GMS选波系统( http://www.jdcui.com/?page_id=6118 )做的一个桥梁选波案例。 结构主要周期 1.0588 0.8991 0.8924 0.6024 桥梁结构规范的反应谱 桥梁结构选波的一些规范规定 未作地震安全性评价的桥址,可根据本细则设计加速度反应谱,合成与其兼容的设计加速度时程;也可选用与设定地震震级、距离大体相近的实际地震动加速度记录,通过时域方法调整,使其反应谱与本细则设计加速度反应谱兼容。 为考虑地震动的随机性,设计加速度时程不得少于三组,且应保证任意两组间同方向时程由式 (5.3.2) 定义的相关系数ρ的绝对值小于0.1。 GMS选波结果   相关案例 ( Related Examples) [01]. [工程][选波][地震波] 某超高层选波案例(GMS选波系统-选波应用案例1) [02]. [工程][选波][地震波] 某框筒高层建筑结构选波案例(GMS选波系统-选波应用案例2) [03]. [工程][选波][地震波] 某多层框剪建筑结构(短周期)选波案例(GMS选波系统-选波应用案例3) [04]. [工程][选波][地震波] 某钢筋混凝土框架-核心筒高层建筑结构选波案例(GMS选波系统-选波应用案例4) [05]. [工程][选波][地震波] 某大底盘-多塔-高位连体高层建筑结构选波案例(GMS选波系统-选波应用案例5) …

[工程][选波][地震波] 某长结构选波案例 [第1周期8s](GMS选波系统-选波应用案例19)

坚持实干、坚持一线、坚持积累、坚持思考,坚持创新。 采用GMS选波系统( http://www.jdcui.com/?page_id=6118 )做的一个选波案例,一个实际工程的选波案例。 某长周期结构,前三周期分别为 8.3s、6.7s、4.3s,跨度较大,设防烈度7度0.1g,进行大震弹塑性时程分析选波。 由于第一周期大于6s,因此涉及到6s后反应谱的取值问题,本项目6s后按斜直线的方式选。 因为第一周期大于6s太多了,如果按拉平处理,结果太过保守。 以下是GMS选波过程: 以下是所选地震波的 YJK 时程分析结构 各组天然波的反应谱与规范反应谱对比结果, 相关案例 ( Related Examples) [01]. [工程][选波][地震波] 某超高层选波案例(GMS选波系统-选波应用案例1) [02]. [工程][选波][地震波] 某框筒高层建筑结构选波案例(GMS选波系统-选波应用案例2) [03]. [工程][选波][地震波] 某多层框剪建筑结构(短周期)选波案例(GMS选波系统-选波应用案例3) [04]. [工程][选波][地震波] 某钢筋混凝土框架-核心筒高层建筑结构选波案例(GMS选波系统-选波应用案例4) [05]. [工程][选波][地震波] 某大底盘-多塔-高位连体高层建筑结构选波案例(GMS选波系统-选波应用案例5) [06]. [工程][选波][地震波] 某8度区大底盘-多塔高层建筑结构选波案例(GMS选波系统-选波应用案例6) [07]. [工程][选波][地震波] 某7度区框架核心结构选波案例(GMS选波系统-选波应用案例7) …

[选波][地震波][科研] 桥梁结构地震易损性分析(IDA分析)地震波选取案例(GMS选波系统-选波应用案例18)

实干、实践、积累、思考、创新。 采用GMS选波系统( http://www.jdcui.com/?page_id=6118 )做的一个选波案例,主要用于科研。 小伙伴做大跨刚构桥的地震易损性分析,需要选取一定数量的近场地震波,但最初选的波计算结果离散性比较大,后初步分析发现是因为选的波没有很好的与反应谱匹配,导致IDA分析结果较为离散。 为此,重新选波。选波基本参数,场地地震基本烈度为Ⅵ度,设计地震动峰值加速度为 0.05g,地震动反应谱特征周期为 0.40s,结构阻尼比为 0.05。断层距控制在0~30km。 结构主要周期分布在2s~4s。由于要分析地震波的脉冲效应对场地的影响,因此,选波分两大组,一组是近场有脉冲,一组是近场无脉冲波。 如下是选波过程: 近场 不控脉冲 近场 脉冲波 如下是选取的地震波的反应谱,可见选取的地震波反应谱与目标反应谱十分吻合。 近场 不控脉冲 近场 脉冲波 如下是选取的部分脉冲波的波形,可以看见,有十分强的脉冲效应。 相关案例 ( Related Examples) [01]. [工程][选波][地震波] 某超高层选波案例(GMS选波系统-选波应用案例1) [02]. [工程][选波][地震波] 某框筒高层建筑结构选波案例(GMS选波系统-选波应用案例2) [03]. [工程][选波][地震波] 某多层框剪建筑结构(短周期)选波案例(GMS选波系统-选波应用案例3) …

[选波][地震波][科研] 考虑近断层及远断层地震波选取案例2(GMS选波系统-选波应用案例17)

实干、实践、积累、思考、创新。 采用GMS选波系统( http://www.jdcui.com/?page_id=6118 )做的一个有趣的选波案例,小伙伴找我们帮忙做的,这个主要用于科研。 选波需求参数: (1)近场(有脉冲)(Near-fault),远场长周期(无脉冲)(Far-fault),普通地震波(用于对比分析用尽量突出前几个波的特点)各10条。断层距要求:近场 2~20km,远场 >60km.(GMS选波系统可以实现这样的特殊参数控制要求!!) (2)同一地震波不超过2条 (3)结构基本周期2.5s左右,结构阻尼0.05。三类场地,地震分组第一组,设防烈度8度。根据我国规范《抗规》和《高规》,反应谱的特征周期Tg=0.45s,中震得影响系数最大值为0.45,时程分析的地震加速度最大值(PGA)为200cm/s2。 (4)反应谱控制要求 强调按美国规范ASCE7-10的方法进行反应谱验算,即要求在0.2T~1.5T范围内,地震波的均值反应谱与目标反应谱比较吻合,且不应该低于规范的目标反应谱。本项目目标设计反应谱:中震规范设计谱。由于结构基本周期为2.5s左右,即控制结构在0.5s~4s(0.2T~1.5T)范围内,选取的时程波的反应谱与目标反应谱比较吻合,且不应低于目标反应谱。(GMS选波系统也可以实现这样的特殊要求!!) GMS选波结果: 【近断层】【Near-fault】 【远断层】【Far-fault】   【普通断层距】【moderate fault distance】 可见,各组波反应谱的平均值与目标反应谱较吻合,且在0.2~1.5T周期范围内反应谱均值不低于目标反应谱。 相关案例 ( Related Examples) [01]. [工程][选波][地震波] 某超高层选波案例(GMS选波系统-选波应用案例1) [02]. [工程][选波][地震波] 某框筒高层建筑结构选波案例(GMS选波系统-选波应用案例2) [03]. [工程][选波][地震波] 某多层框剪建筑结构(短周期)选波案例(GMS选波系统-选波应用案例3) [04]. [工程][选波][地震波] …

[选波][地震波][科研] 框架结构(短周期)IDA分析地震波选取案例(GMS选波系统-选波应用案例13)

实干、实践、积累、思考、创新。 用GMS选波系统( http://www.jdcui.com/?page_id=6118 )做的一个有趣的选波案例,小伙伴找到,帮忙做的,主要用于进行IDA分析研究。 基本信息如下: 三类场地,地震分组第二组,设防烈度8度,结构阻尼0.05;一共有多组结构,结构的前三阶周期分布在0.4s~1.1s;选25组地震波,多组模型公用。 GMS选波信息: 选波按中震选,按中震反应谱进行匹配,所给出的地震波峰值均按规范调整为200cm/s2,IDA分析进行其他强度地震分析时候,可以自行对中震地震波进行缩放来使用,超大震就按超大震得PGA来调整即可。规范要求时程分析时有效持时不小于15s及5倍T1,对于本结构,有效持续时间不小于15s,所选地震波控制时间均在15s以上。 选波兼顾0.5s~1.1s范围的反应谱,及1.1s后的反应谱。0.5s~1.1s权重大,务求平均谱与规范反应谱相差不大于20%,1.1s后,尽量满足,优先选最满足的。达到各组结构均适用。这样,做IDA分析也方便不同模型之间进行对比分析。如下是本次选波的反应谱结果。可见,在结构主要周期范围内(0.5s~1.5s)内,反应谱吻合很好。 GMS选波 反应谱对: 相关案例 ( Related Examples) [01]. [工程][选波][地震波] 某超高层选波案例(GMS选波系统-选波应用案例1) [02]. [工程][选波][地震波] 某框筒高层建筑结构选波案例(GMS选波系统-选波应用案例2) [03]. [工程][选波][地震波] 某多层框剪建筑结构(短周期)选波案例(GMS选波系统-选波应用案例3) [04]. [工程][选波][地震波] 某钢筋混凝土框架-核心筒高层建筑结构选波案例(GMS选波系统-选波应用案例4) [05]. [工程][选波][地震波] 某大底盘-多塔-高位连体高层建筑结构选波案例(GMS选波系统-选波应用案例5) [06]. [工程][选波][地震波] 某8度区大底盘-多塔高层建筑结构选波案例(GMS选波系统-选波应用案例6) [07]. [工程][选波][地震波] 某7度区框架核心结构选波案例(GMS选波系统-选波应用案例7) [08]. [工程][选波][地震波] 某8度区框架-剪力墙结构选波案例(GMS选波系统-选波应用案例8) …

[选波][地震波][科研] 某高耸长周期结构选波案例 [前三阶周期相差较大](GMS选波系统-选波应用案例11)

坚持实干、坚持一线、坚持积累、坚持思考,坚持创新。 用GMS选波系统( http://www.jdcui.com/?page_id=6118 )做的一个有趣的选波案例,小伙伴找到,帮忙做的。(2091211完成的,现在做些简要整理。) 基本信息如下: 结构地震分组为第二组,场地类别二类,特征周期Tg=0.4s; 结构的前三阶周期:一阶:5.80s;二阶:2.33s;三阶:1.35s;特点是前三阶周期相差较大,范围较大,基本占据了反应谱的速度段及位移段的大部分范围(1s~6s)。 8度区(0.2g),αmax=0.16;小震加速度时程最大值:70cm/s²;拟进行小、中、大震弹塑性时程分析,7条天然波+3条人工波,ABAQUS软件分析。 GMS选波信息: 选波按小震反应谱为目标谱进行选波,同时规范要求有效持时不小于15s及5倍T1,对于本结构,有效持续时间不小于30s。所选地震波控制时间均在30s以上。 选择的地震波反应谱情况如下图所示。由图可见,尽管前三周期较为分散,且跨越了1s~6s的较大范围,但从地震波平均谱及规范谱的对比图可见,所选地震波的反应谱均值与规范反应谱十分吻合,在周期点上平均谱与规范谱的误差小于5%。 相关案例 ( Related Examples) [01]. [工程][选波][地震波] 某超高层选波案例(GMS选波系统-选波应用案例1) [02]. [工程][选波][地震波] 某框筒高层建筑结构选波案例(GMS选波系统-选波应用案例2) [03]. [工程][选波][地震波] 某多层框剪建筑结构(短周期)选波案例(GMS选波系统-选波应用案例3) [04]. [工程][选波][地震波] 某钢筋混凝土框架-核心筒高层建筑结构选波案例(GMS选波系统-选波应用案例4) [05]. [工程][选波][地震波] 某大底盘-多塔-高位连体高层建筑结构选波案例(GMS选波系统-选波应用案例5) [06]. [工程][选波][地震波] 某8度区大底盘-多塔高层建筑结构选波案例(GMS选波系统-选波应用案例6) [07]. [工程][选波][地震波] 某7度区框架核心结构选波案例(GMS选波系统-选波应用案例7) [08]. [工程][选波][地震波] 某8度区框架-剪力墙结构选波案例(GMS选波系统-选波应用案例8) …

[选波][地震波][科研] 近场及远场地震波选波案例(GMS选波系统-选波应用案例12)

实干、实践、积累、思考、创新。 用GMS选波系统( http://www.jdcui.com/?page_id=6118 )做的一个选波案例,帮助小伙伴选波进行近断层(Near-fault earthquake motions)、远断层(Far-fault earthquake motions)相关的结构抗震研究。 基本的选波参数如下: 场地类型三类,设防烈度8度,阻尼比4%,结构主要周期范围在0.5~3s,近断层控制震中距不大于20km,尽量包含脉冲效应,远断层控制震中距大于60km。地震动记录震级应大于6.5级,且地震波PGA不应小于0.1g,同一组地震事件尽量不要超过2组。按中震选波,地震波反应谱与目标反应谱在解耦股主要周期范围内误差不小于20%…..等等,选波控制,还有一些其他参数,此处不一 一列举。由于小伙伴主要选波主要用于科研,因此参数较多。GMS选波软件可以控制这些参数选波。 采用GMS按上述要求进行地震波选取,如下图: 近断层结果: 远断层选波结果: 相关案例 ( Related Examples) [01]. [工程][选波][地震波] 某超高层选波案例(GMS选波系统-选波应用案例1) [02]. [工程][选波][地震波] 某框筒高层建筑结构选波案例(GMS选波系统-选波应用案例2) [03]. [工程][选波][地震波] 某多层框剪建筑结构(短周期)选波案例(GMS选波系统-选波应用案例3) [04]. [工程][选波][地震波] 某钢筋混凝土框架-核心筒高层建筑结构选波案例(GMS选波系统-选波应用案例4) [05]. [工程][选波][地震波] 某大底盘-多塔-高位连体高层建筑结构选波案例(GMS选波系统-选波应用案例5) [06]. [工程][选波][地震波] 某8度区大底盘-多塔高层建筑结构选波案例(GMS选波系统-选波应用案例6) [07]. [工程][选波][地震波] …

[科研][选波][地震波] 某短周期结构选波 [第一周期在平台段](GMS选波系统-选波应用案例16)

坚持实干、实践、积累、思考,创新。 用GMS选波系统( http://www.jdcui.com/?page_id=6118 )帮小伙伴做的一个的选波,这里简单记录一下。 选波基本信息如下。项目为7度罕遇,二类场地,第二分组,按照 铁路工程抗震设计规范 进行选波,结构周期0.25s,在平台段。 反应谱形状如下: 采用GMS系统进行选波 地震波的反应谱与规范反应谱的对比如下,可见,在结构主要周期范围(平台段)吻合较好。 相关案例 ( Related Examples) [01]. [工程][选波][地震波] 某超高层选波案例(GMS选波系统-选波应用案例1) [02]. [工程][选波][地震波] 某框筒高层建筑结构选波案例(GMS选波系统-选波应用案例2) [03]. [工程][选波][地震波] 某多层框剪建筑结构(短周期)选波案例(GMS选波系统-选波应用案例3) [04]. [工程][选波][地震波] 某钢筋混凝土框架-核心筒高层建筑结构选波案例(GMS选波系统-选波应用案例4) [05]. [工程][选波][地震波] 某大底盘-多塔-高位连体高层建筑结构选波案例(GMS选波系统-选波应用案例5) [06]. [工程][选波][地震波] 某8度区大底盘-多塔高层建筑结构选波案例(GMS选波系统-选波应用案例6) [07]. [工程][选波][地震波] 某7度区框架核心结构选波案例(GMS选波系统-选波应用案例7) [08]. [工程][选波][地震波] 某8度区框架-剪力墙结构选波案例(GMS选波系统-选波应用案例8) [09]. [工程][选波][地震波] …

[科研][选波][地震波] 某短周期隔振结构选波 [前三周期接近特征周期](GMS选波系统-选波应用案例15)

坚持实干、实践、积累、思考,创新。 之前用GMS选波系统( http://www.jdcui.com/?page_id=6118 )做的一个有趣的选波案例,结构是一个周期较短的纲结构,而且准备做隔震,也是小伙伴找我做的,这里简单记录一下。 选波基本信息如下。 二类场地,地震分组第一组,设防烈度8度(0.3g)。根据我国规范《抗规》和《高规》,反应谱的特征周期Tg=0.35s,小震影响系数0.24,小震时程分析的地震加速度最大值(PGA)为110cm/s2。结构阻尼0.03,结构前三阶周期分别为0.81s,0.76s,0.63s。可见结构的周期较短,且十分靠近规范反应谱的特征周期。另外,小伙伴表示,结构准备做隔震支座,隔震后结构的周期预估增大到1.5s左右。其中整个选波过程根据小伙伴的要求,主要是按我国《抗规》及《高规》的要求进行。 根据小伙伴提供的主要信息,采用 GMS 进行选波, (1)控制地震波的场地特性,比如场地剪切波速等参数,贴近二类场地, (2)同时,考虑隔震前后结构的主要周期范围,尽量控制所选地震波反应谱在0.5s~2.0s内尽可能贴合我国规范反应谱,2.0s后尽量与规范反应谱匹配(设置不同权重,当然具体细节这里就不展开了)。 (3)所选地震波持时均在15s以上,满足规范15s及5T1的要求。 (4)地震波反应谱均值与规范反应谱在主要周期点较为吻合,同时基底剪力也要进行控制。 虽然短周期反应谱波动比较大,一般选波稍微困难,但总体上GMS选的地震波结果还是可以的,所选地震波反应谱在结构主要周期范围内(0.5s~2.0s)与规范反应谱吻合非常好,为方便选用,一共选了8组天然波及6组人工波,如下。 最后,让小伙伴进行基底剪力验算,将时程基底剪力与反应谱基底剪力进行对比。 结果,发现较多地震波时程的基底剪力偏大(与CQC剪力比大于120%)。检查了很久,后面才发现原来是因为小伙伴的这个项目比较特殊,该结构前三阶结构周期的质量参与系数仅有60%,三阶以后的振型对结构的响应,包括基底剪力的影响很大,而三阶以后的大部分振型的周期已经在反应谱平台段,由于天然波反应谱在平台段实际上波动很大的,而刚好该结构这些频段的周期对还影响较大,因此,对于该类结构地震波的选择,虽然可以进一步采用GMS对平台段反应谱也进行更加严格的控制,以达到剪力不至于过大的要求。但实际上天然波反应谱在平台段的的波动性是很大的,而选波恰恰是应该反应这种离散性,对于平台段周期起控制作用的结构,时程波剪力与CQC剪力的比值应该可以放大一点(即稍微区别对待一下那些常规平台段周期影响不太大的结构),因为规范反应谱平台段是认为拉平的,无法反应天然波的波动性,而这波动性恰恰可能使该类结构的基底剪力显著增大。 PS: (1)写累了,上述表示有些乱,也没时间细致理顺了,anyway,做个笔记。 (2)另外,其实小震选波及大震选波,侧重点不同。有时间再吹。 相关案例 ( Related Examples) [01]. [工程][选波][地震波] 某超高层选波案例(GMS选波系统-选波应用案例1) [02]. [工程][选波][地震波] 某框筒高层建筑结构选波案例(GMS选波系统-选波应用案例2) [03]. [工程][选波][地震波] 某多层框剪建筑结构(短周期)选波案例(GMS选波系统-选波应用案例3) [04]. [工程][选波][地震波] 某钢筋混凝土框架-核心筒高层建筑结构选波案例(GMS选波系统-选波应用案例4) …

[工程][选波][地震波] 某框筒超高层结构选波案例 [第1第2周期大于6s](GMS选波系统-选波应用案例14)

实干、实践、积累、思考、创新。 随后更新…       相关案例 ( Related Examples) [01]. [工程][选波][地震波] 某超高层选波案例(GMS选波系统-选波应用案例1) [02]. [工程][选波][地震波] 某框筒高层建筑结构选波案例(GMS选波系统-选波应用案例2) [03]. [工程][选波][地震波] 某多层框剪建筑结构(短周期)选波案例(GMS选波系统-选波应用案例3) [04]. [工程][选波][地震波] 某钢筋混凝土框架-核心筒高层建筑结构选波案例(GMS选波系统-选波应用案例4) [05]. [工程][选波][地震波] 某大底盘-多塔-高位连体高层建筑结构选波案例(GMS选波系统-选波应用案例5) [06]. [工程][选波][地震波] 某8度区大底盘-多塔高层建筑结构选波案例(GMS选波系统-选波应用案例6) [07]. [工程][选波][地震波] 某7度区框架核心结构选波案例(GMS选波系统-选波应用案例7) [08]. [工程][选波][地震波] 某8度区框架-剪力墙结构选波案例(GMS选波系统-选波应用案例8) [09]. [工程][选波][地震波] 某7度区框架核心结构选波案例(GMS选波系统-选波应用案例9) [10]. [工程][选波][地震波] 某7度区大底盘-多塔-高位连体高层建筑结构选波案例(GMS选波系统-选波应用案例10) [11]. …
