[选波][地震波][工程] 不同场地类别选波案例 (按铁路工程抗规)(GMS选波系统-选波应用案例24)

实干、实践、积累、思考、创新。


GMS选波系统( http://www.jdcui.com/?page_id=6118做的一个按铁路工程抗震设计规范做的一个案例。

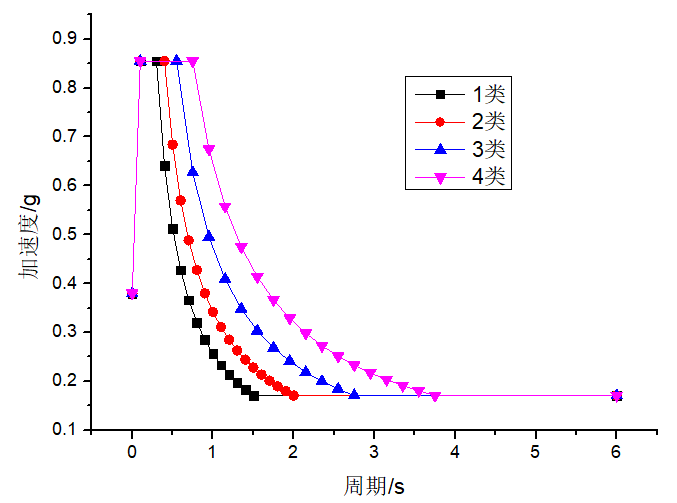

考虑不同场地图类别,目标反应谱如下:

各场地条件下2区反应谱相吻合的远场强震记录,结构周期范围按覆盖反应谱平台段范围,没类场地选15组。

采用GMS系统选波,如下:

所选的各类场地的地震波反应谱与目标谱的对比情况如下图所示:

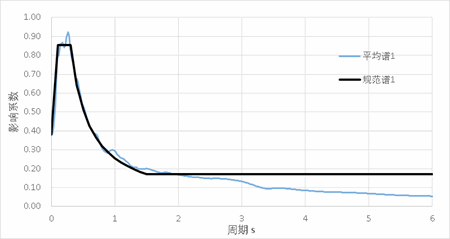

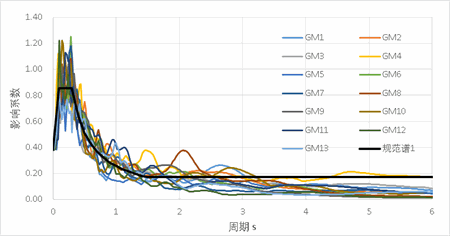

场地类型1

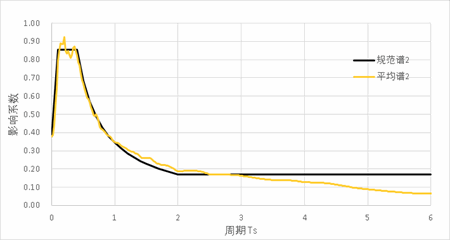

场地类型2

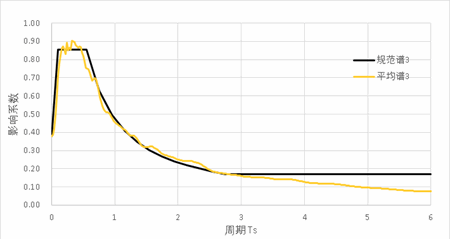

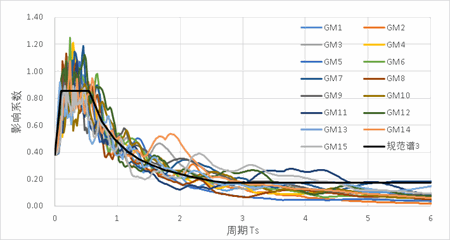

场地类型3

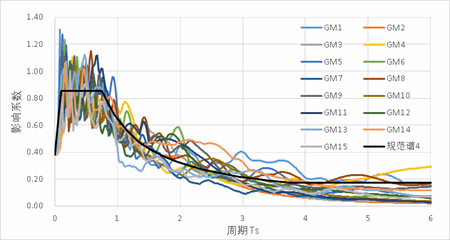

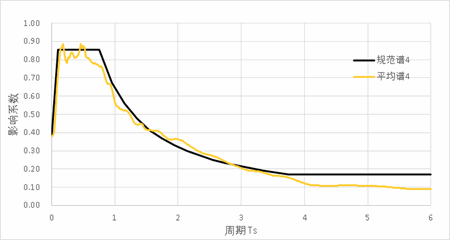

场地类型4

此外剪切波速基本分布在200~600m/s间,满足场地类型要求。
