[工程][选波][地震波] 某钢筋混凝土框架-核心筒高层建筑结构选波案例(GMS选波系统-选波应用案例4)

实干、实践、积累、思考、创新。


陆续分享一些 GMS : Ground Motion Selection Program 地震波选波系统 的一些选波案例,很多这些项目都是毕业前帮一些网友及工程师选的。关于GMS选波系统及关于地震波及地震工程的更多资料可以参考 www.jdcui.com 的这个网页:(http://www.jdcui.com/?page_id=6118)。

下面的算例是某钢筋混凝土框架-核心筒高层建筑结构的小震选波案例。

【结构信息】

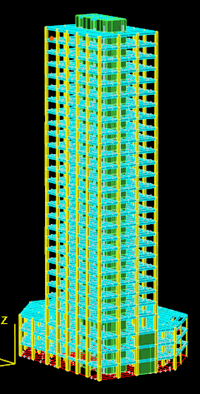

地面以上结构总高度接近140m。结构体系: 框筒结构;结构材料信息: 钢筋混凝土;设计地震分组: 一;地震烈度: 7(0.1g);场地类别: Ⅰ1;特征周期: 0.35;结构的阻尼比: 0.050。

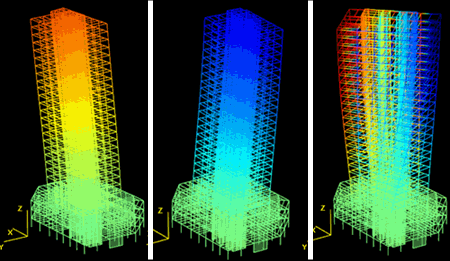

结构前3周期分别为:3.5s、3.1s及2.47s,前三周期分部较为均匀,周期在6s以内。

【GMS 选波系统】

采用 www.jdcui.com  GMShttp://www.jdcui.com/?page_id=6118)选波系统进行选波,并结合Ground Motion Converter(http://www.jdcui.com/?p=4604将地震波转换到其他软件进行补充计算,如下图所示。

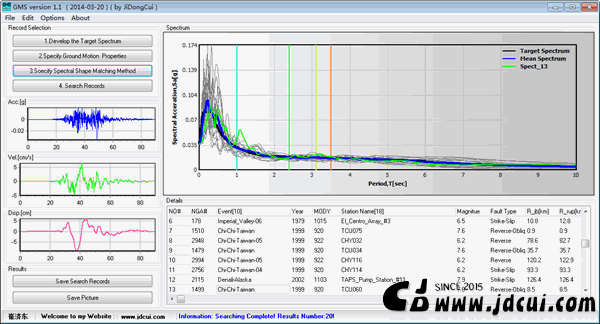

(1) GMS System

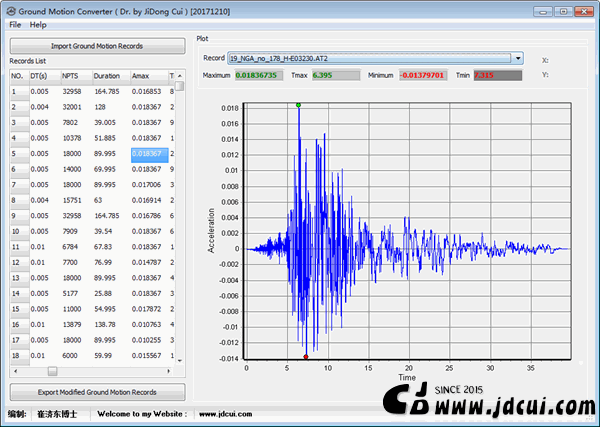

(2) GMS Convertor

【选波主要结果】

其中动力时程分析的结果可以用 DynamicPost ( http://www.jdcui.com/?p=9484 ) 和 SpectrumPost  ( http://www.jdcui.com/?p=6699 ) 等系列系列软件进行处理。

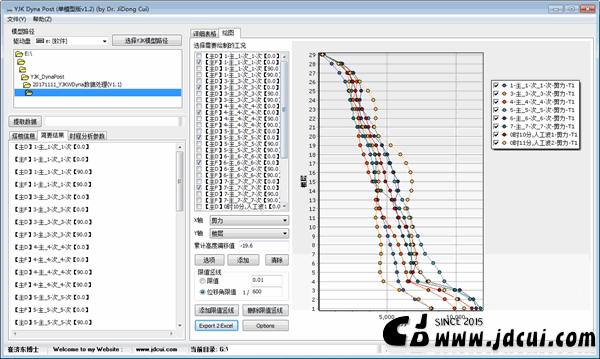

(1) DynaPost

(2) SpectrumPost

汇总结果如下所示。。。

整体内力结果曲线

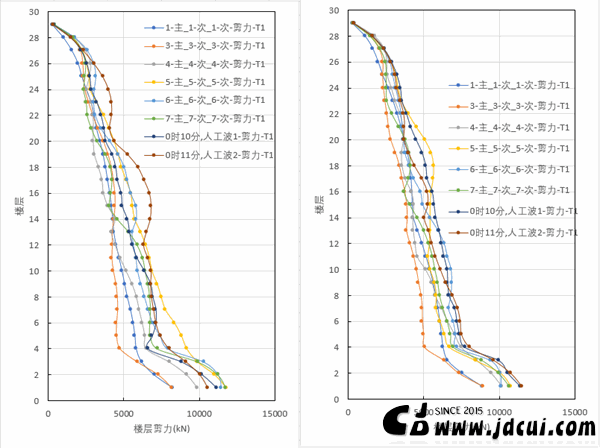

(a)楼层剪力 (story shear force)

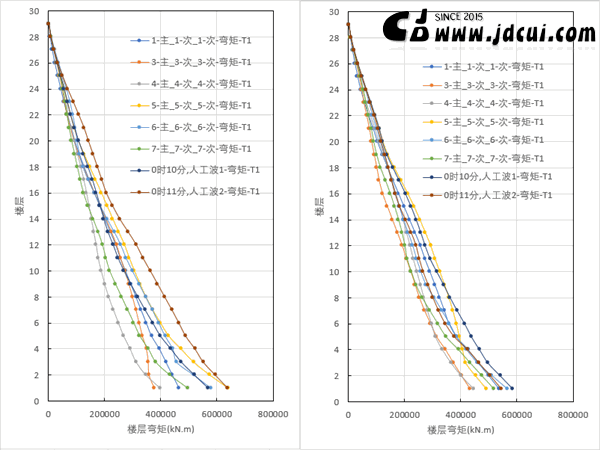

(b)楼层弯矩(story moment)

整体位移结果曲线

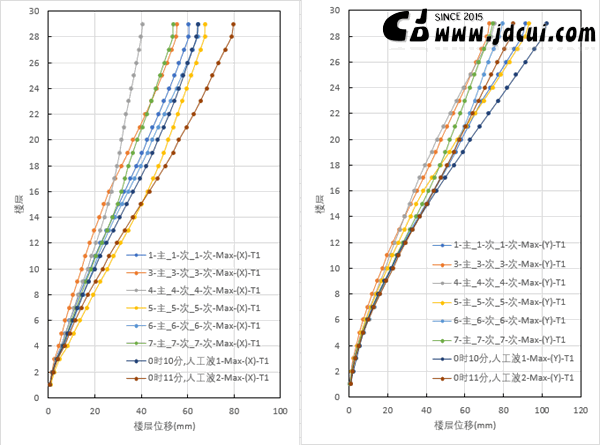

(a)楼层位移(story displacement)

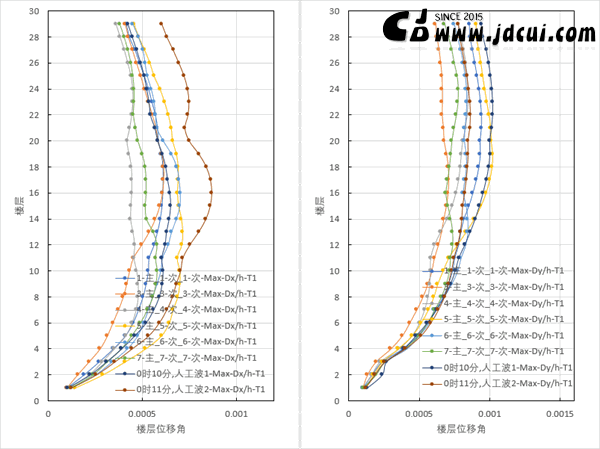

(b)楼层位移角 (story drift)

基底剪力统计结果

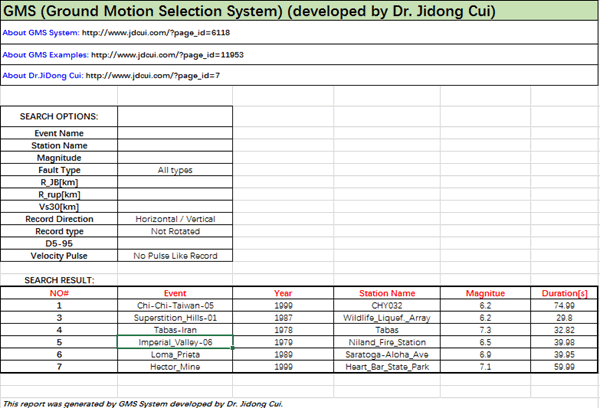

地震波简要报告

【其他GMS案例】

[01]. [工程][选波][地震波] 某超高层选波案例(GMS选波系统-选波应用案例1)

[02]. [工程][选波][地震波] 某框筒高层建筑结构选波案例(GMS选波系统-选波应用案例2)

[03]. [工程][选波][地震波] 某多层框剪建筑结构(短周期)选波案例(GMS选波系统-选波应用案例3)

[04]. [工程][选波][地震波] 某钢筋混凝土框架-核心筒高层建筑结构选波案例(GMS选波系统-选波应用案例4)

[05]. [工程][选波][地震波] 某大底盘-多塔-高位连体高层建筑结构选波案例(GMS选波系统-选波应用案例5)

[06]. [工程][选波][地震波] 某8度区大底盘-多塔高层建筑结构选波案例(GMS选波系统-选波应用案例6)

[07]. [工程][选波][地震波] 某7度区框架核心结构选波案例(GMS选波系统-选波应用案例7)

[08]. [工程][选波][地震波] 某8度区框架-剪力墙结构选波案例(GMS选波系统-选波应用案例8)

[09]. [工程][选波][地震波] 某7度区框架核心结构选波案例(GMS选波系统-选波应用案例9)

[10]. [工程][选波][地震波] 某7度区大底盘-多塔-高位连体高层建筑结构选波案例(GMS选波系统-选波应用案例10)

[11]. [选波][地震波][科研] 某高耸长周期结构选波案例 [前三阶周期相差较大](GMS选波系统-选波应用案例11)

[12]. [选波][地震波][科研] 近场及远场地震波选波案例(GMS选波系统-选波应用案例12)

[13]. [选波][地震波][科研] 框架结构(短周期)IDA分析地震波选取案例(GMS选波系统-选波应用案例13)

[14]. [工程][选波][地震波] 某框筒超高层结构选波案例 [第1第2周期大于6s](GMS选波系统-选波应用案例14)
