[工程][选波][地震波] 某多层框剪建筑结构(短周期)选波案例(GMS选波系统-选波应用案例3)

坚持实干、坚持一线、坚持积累、坚持思考,坚持创新。


挤些时间,陆续分享一下 GMS : Ground Motion Selection Program 地震波选波系统 的一些选波案例。关于GMS选波系统及关于地震波及地震工程的更多资料可以参考 www.jdcui.com 的这个网页:(http://www.jdcui.com/?page_id=6118)。

下面的算例是一个短周期结构的选波案例。

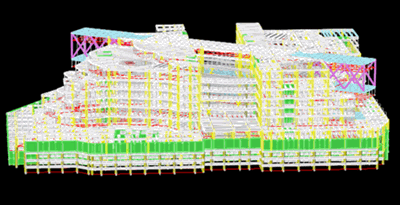

【结构信息】

大底盘裙房,加塔楼,总高接近40m。结构体系: 框剪结构。结构材料信息: 钢筋混凝土。设计地震分组: 一;地震烈度: 6 (0.05g);场地类别: Ⅲ;特征周期: 0.45;

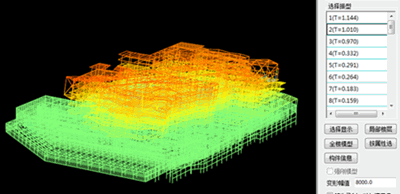

结构前3周期分别为:1.14s、1.01s及0.97s,均在接近1s,周期较短。

【GMS 选波系统】

采用 www.jdcui.com  GMShttp://www.jdcui.com/?page_id=6118)选波系统进行选波,并结合Ground Motion Converter(http://www.jdcui.com/?p=4604将地震波转换到其他软件进行补充计算,如下图所示。

(1) GMS 选波系统

(2) GML 系统

(3) Ground Motion Converter 地震波任意格式转换

【选波主要结果】

多波反应谱对比图

整体内力结果曲线

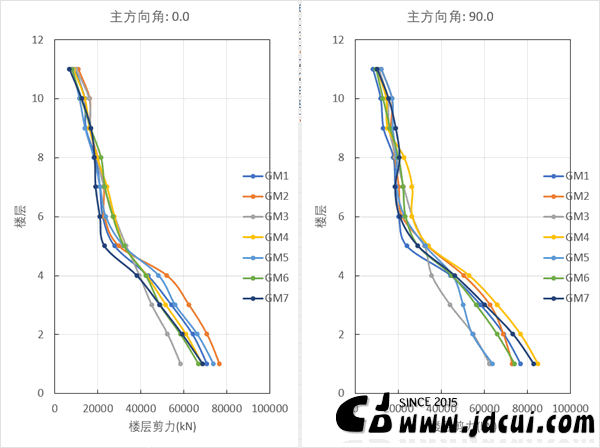

楼层剪力 (Story Shear

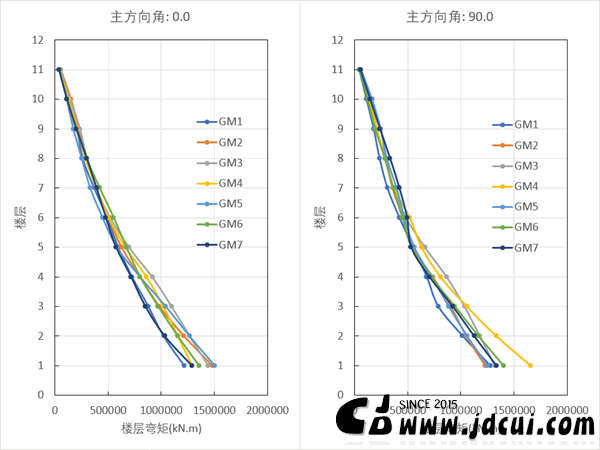

楼层弯矩 (Story Moment)

整体位移结果曲线

楼层位移 (Story Displacement)

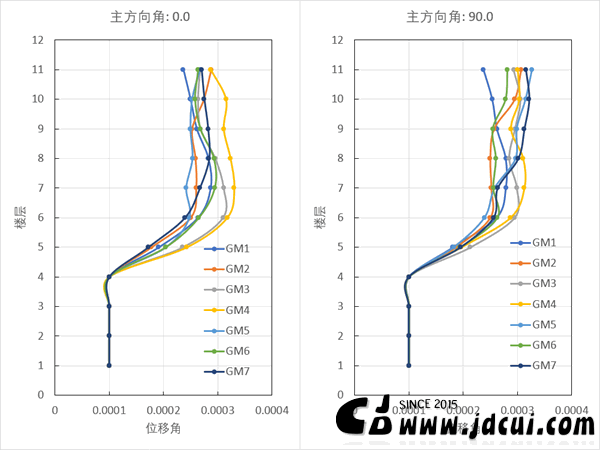

楼层位移角 (Story Drift)

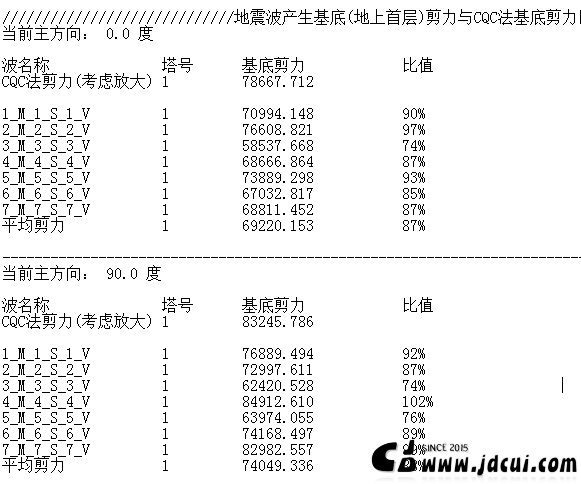

基底剪力统计结果

【关于地震波选取及GMS选波系统的开发】

从5年前做出(2014年) GMS 选波系统(http://www.jdcui.com/?page_id=6118到现在,断断续续帮助了许多研究生及工程师选波。

【部分GMS选波案例】

[01]. [工程][选波][地震波] 某超高层选波案例(GMS选波系统-选波应用案例1)

[02]. [工程][选波][地震波] 某框筒高层建筑结构选波案例(GMS选波系统-选波应用案例2)

[03]. [工程][选波][地震波] 某多层框剪建筑结构(短周期)选波案例(GMS选波系统-选波应用案例3)

[04]. [工程][选波][地震波] 某钢筋混凝土框架-核心筒高层建筑结构选波案例(GMS选波系统-选波应用案例4)

[05]. [工程][选波][地震波] 某大底盘-多塔-高位连体高层建筑结构选波案例(GMS选波系统-选波应用案例5)

[06]. [工程][选波][地震波] 某8度区大底盘-多塔高层建筑结构选波案例(GMS选波系统-选波应用案例6)

[07]. [工程][选波][地震波] 某7度区框架核心结构选波案例(GMS选波系统-选波应用案例7)

[08]. [工程][选波][地震波] 某8度区框架-剪力墙结构选波案例(GMS选波系统-选波应用案例8)

[09]. [工程][选波][地震波] 某7度区框架核心结构选波案例(GMS选波系统-选波应用案例9)

[10]. [工程][选波][地震波] 某7度区大底盘-多塔-高位连体高层建筑结构选波案例(GMS选波系统-选波应用案例10)

[11]. [选波][地震波][科研] 某高耸长周期结构选波案例 [前三阶周期相差较大](GMS选波系统-选波应用案例11)

[12]. [选波][地震波][科研] 近场及远场地震波选波案例(GMS选波系统-选波应用案例12)

[13]. [选波][地震波][科研] 框架结构(短周期)IDA分析地震波选取案例(GMS选波系统-选波应用案例13)

[14]. [工程][选波][地震波] 某框筒超高层结构选波案例 [第1第2周期大于6s](GMS选波系统-选波应用案例14)
