MiniGetData: Mini Graph Digitizer[mini二维图形曲线数字化工具][图数据提取科研小工具]

分享一个二维曲线数据提取小工具,专门用于科研,用于做论文。

  • 程序图标 ( Program Icon )

migetdata

  • 程序作者 ( Author)

JiDong Cui (崔济东) 1

1.华南理工大学  土木与交通学院;

  • 程序介绍 ( Program Introduction)

二维曲线数据提取小工具,专门用于科研。

  • 程序界面 ( Program Interface )

MiniGetData

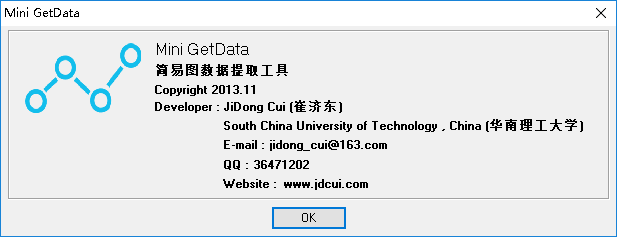

MiniGetDataAbout

  • 应用实例 ( Example )

获取下图中力-位移曲线的骨架曲线。(Use MiniGetData to extract the backbone curve from the picture of the force-displacement curve.)

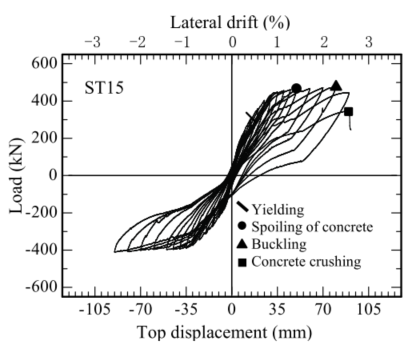

Example_FD

步骤:(The overall steps are as follow:

(1)打开图片(import the picture

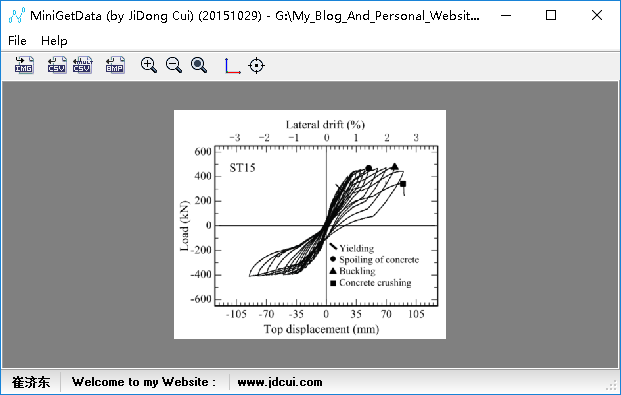

MiniGetData

(2)设置坐标系 (set the coordinate system

MiniGetData_Coord

(3)创建线(Create a line for the data

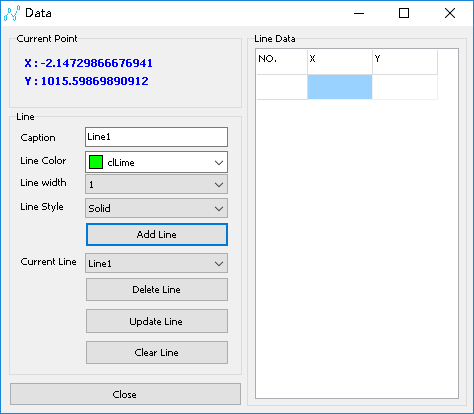

MiniGetDataCreateLine

(4)鼠标点选数据(pick the point by mouse

选点过程中选错后,可以用Ctrl+Z 退回上一步,重新再选。

MiniGetDataPickData

MiniGetDataPickData2

(5)保存数据到文本(save the digitized data to text file

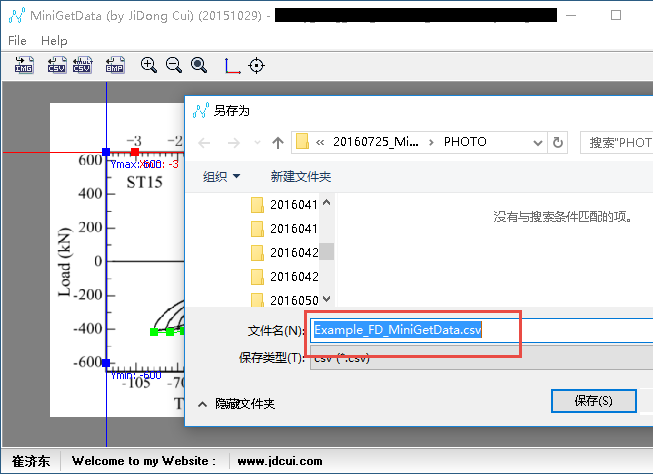

MiniGetDataSaveToText

(6)利用保存的数据作图(prepare a graph using the digitized data for your research

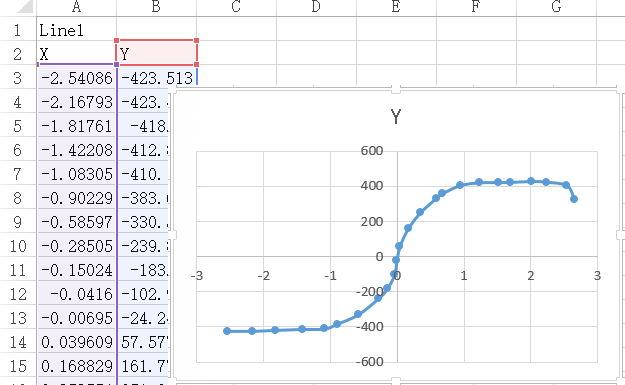

MiniGetDataPlot

  • 程序下载 ( Program Download )

Download: MiniGetData

PS. 程序免费下载 ,欢迎大家给我提意见 ,敬请尊重劳动成果
