[软件][抗震] SPECTR_PRO: Response Spectra Analysis Program [地震波反应谱计算程序 专业版]

实干、实践、积累、思考、创新。


  • 程序图标 ( Program Icon )

  • 程序介绍 ( Program Introduction)

地震反应谱是地震工程中重要的概念,我们经常需要将地震加速度时程转换为反应谱。SPECTR 是一个简单易用的反应谱计算程序。

Seismic Response Spectra is an important concept in earthquake engineering, we often need to evaluate seismic response spectrum on the basis of a given time-acceleration record. SPECTR constitutes an easy way to evaluate Seismic Response Spectra, featuring a user-friendly visual interface. It is a helpful tool for engineers.

SPECTR具有以下特点:

(1)导入不同格式的加速度时程,一次可导入多组加速度时程。

(2)可对加速度时程进行基线修正,软件提供线性和抛物线基线修正方法。

(3)对加速度进行积分生成相应的位移时程序和速度时程。

(4)目前支持以下几种弹性反应谱的分析:相对位移反应谱、相对速度反应谱、绝对加速度反应谱、拟速度反应谱和拟加速度反应谱。

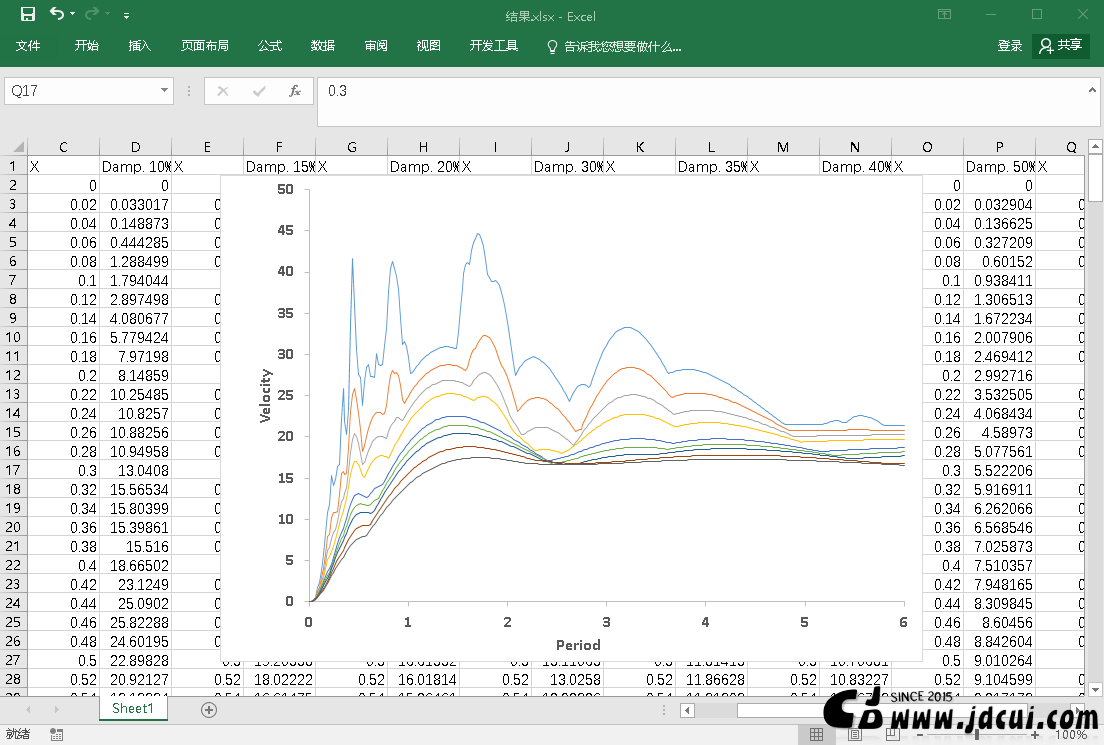

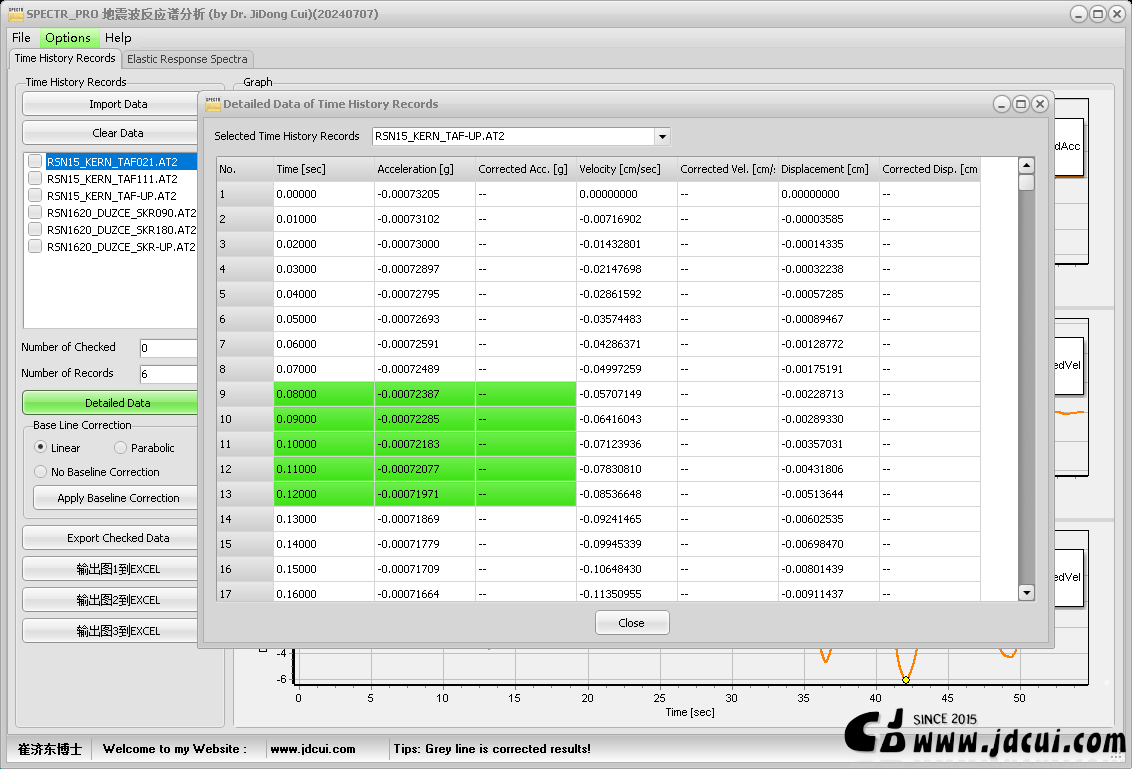

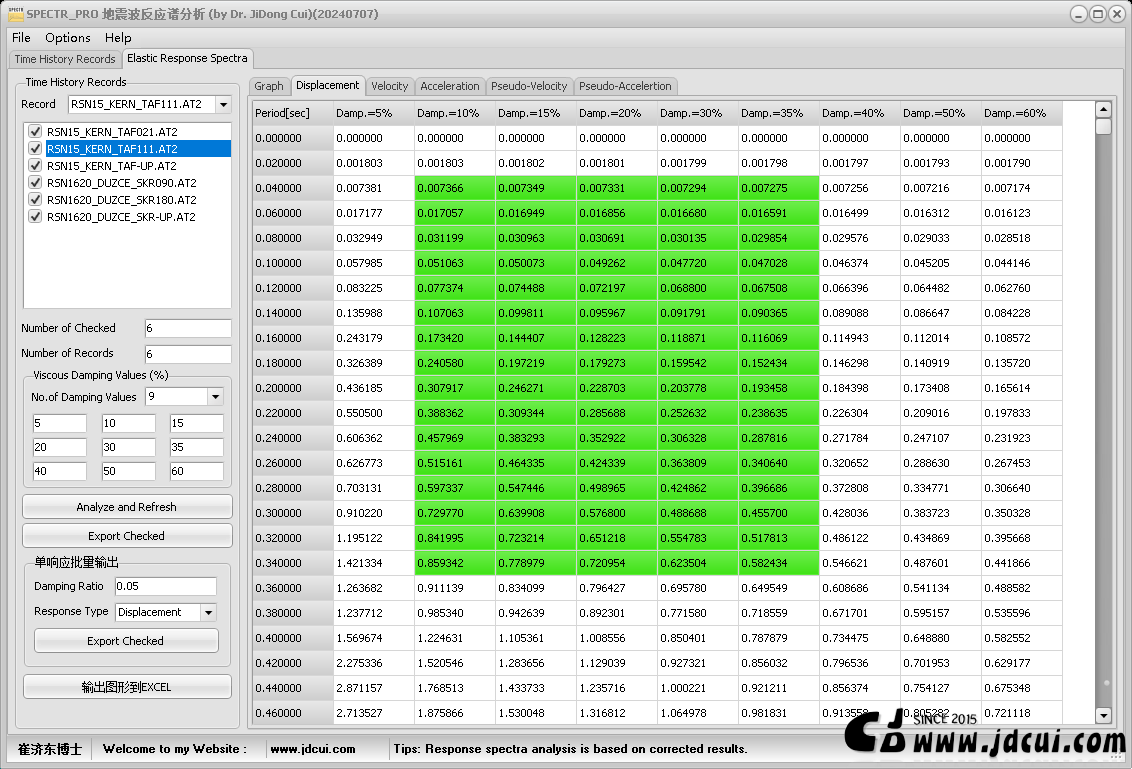

(5)支持图形式和表格形式查看时程数据、反应谱数据。表格数据支持复制操作,可方便通过快捷键将数据粘贴至Excel快速绘图。

(6)可自由选择坐标轴进行谱曲线绘制,方便谱曲线结果的对比。

(7)支持批量进行加速度时程的积分和反应谱分析,并支持批量导出分析结果。方便数据的进一步后处理。

SPECTR has the following features:

(1) Read accelerograms saved in in different text file formats, Read multiple sets of accelerograms at a time

(2) Baseline correction of the accelerograms

(3) Numerically integrates the accelerograms record to generate the corresponding ground motion speed and displacement time history

(4) Elastic response spectra and pseudo spectra

(5) Allows for results to be copied to any windows application(e.g. MS Excel, MS Word, etc.)

(6) the Seismic Response Spectra plots can  be fully customised from within the program itself

(7) Export multiple sets of results ( displacement and velocity time history of ground motion and Seismic Response Spectra) at a time

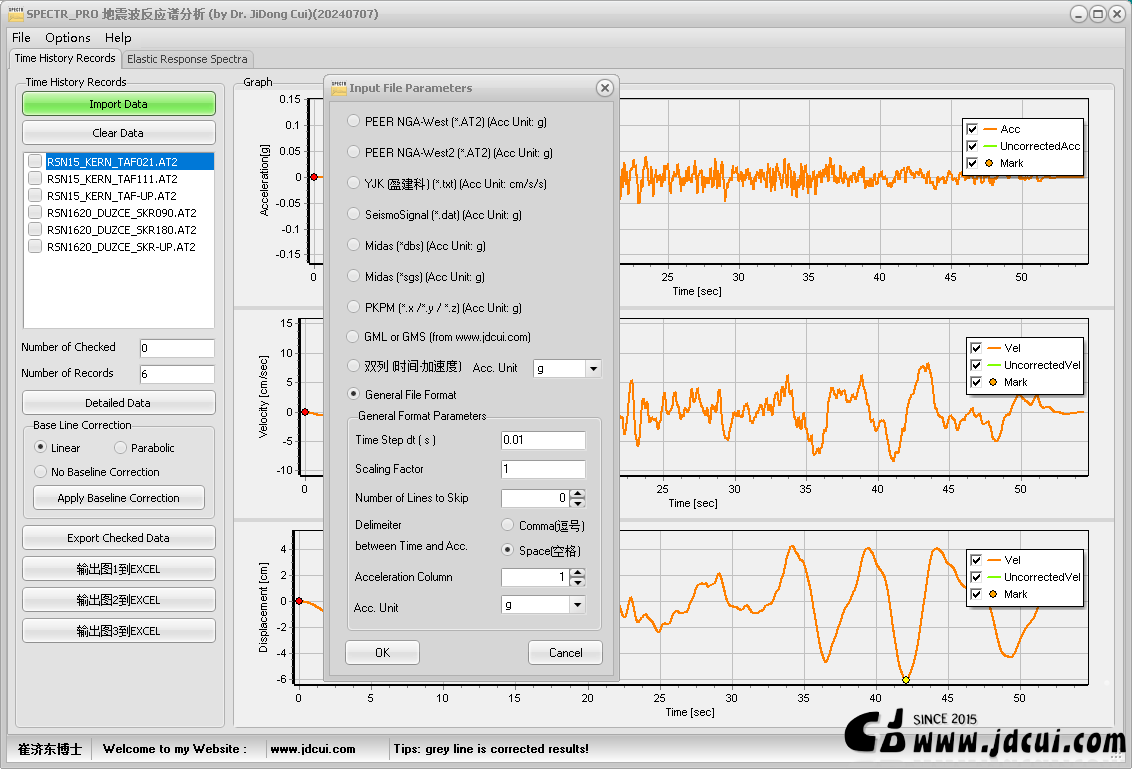

  • 支持的地震动加速度格式  (Supported Ground Motion Format)

目前支持的地震波导入格式:

a. PEER数据格式(NGA WEST, NGA WEST2, NGA EAST)

b. GML or GMS (from www.jdcui.com)

c. SPECTR (from www.jdcui.com)

d. YJK (盈建科)

e. Midas(*dbs)

f. Midas(*sgs)

g. Midas(*sgs)

h. PKPM

i. 通用的单列格式

j. 双列地震波格式

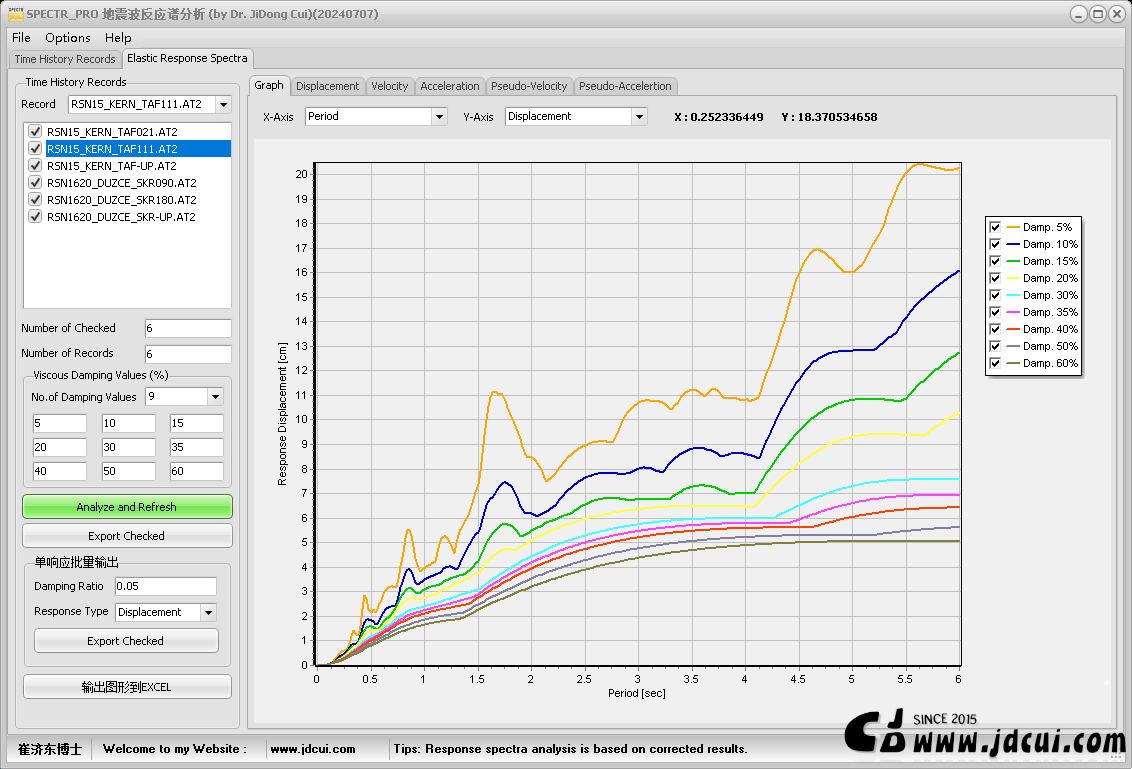

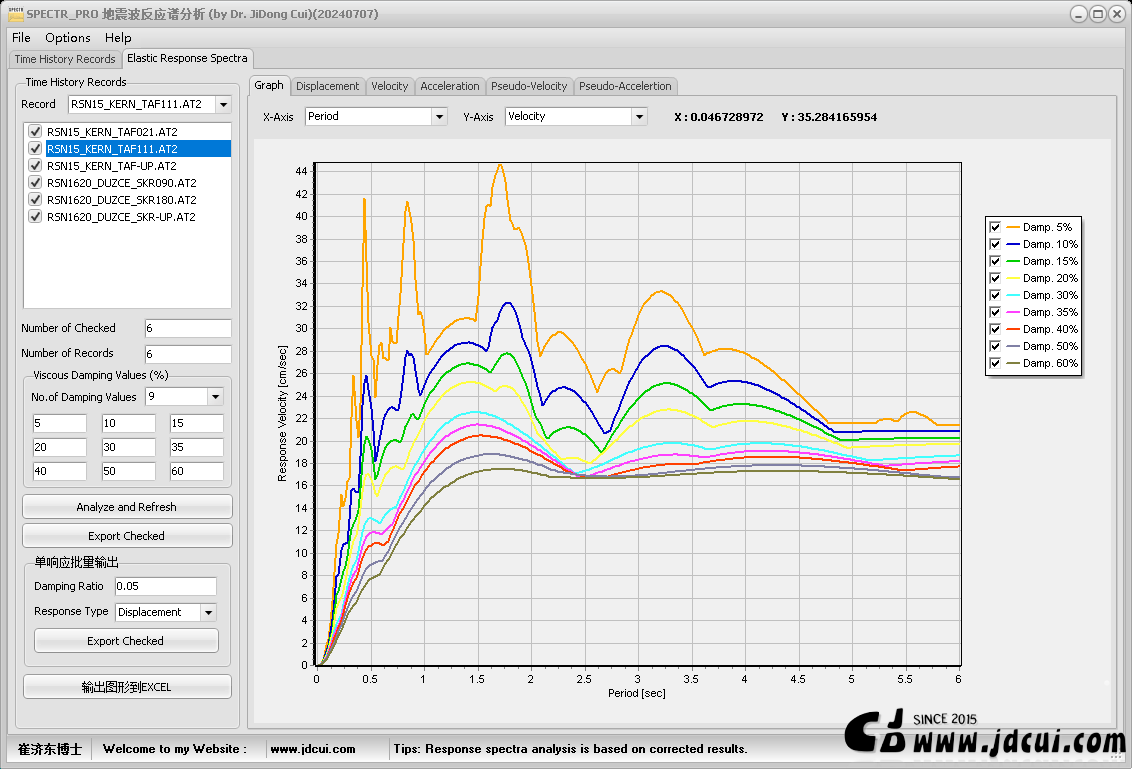

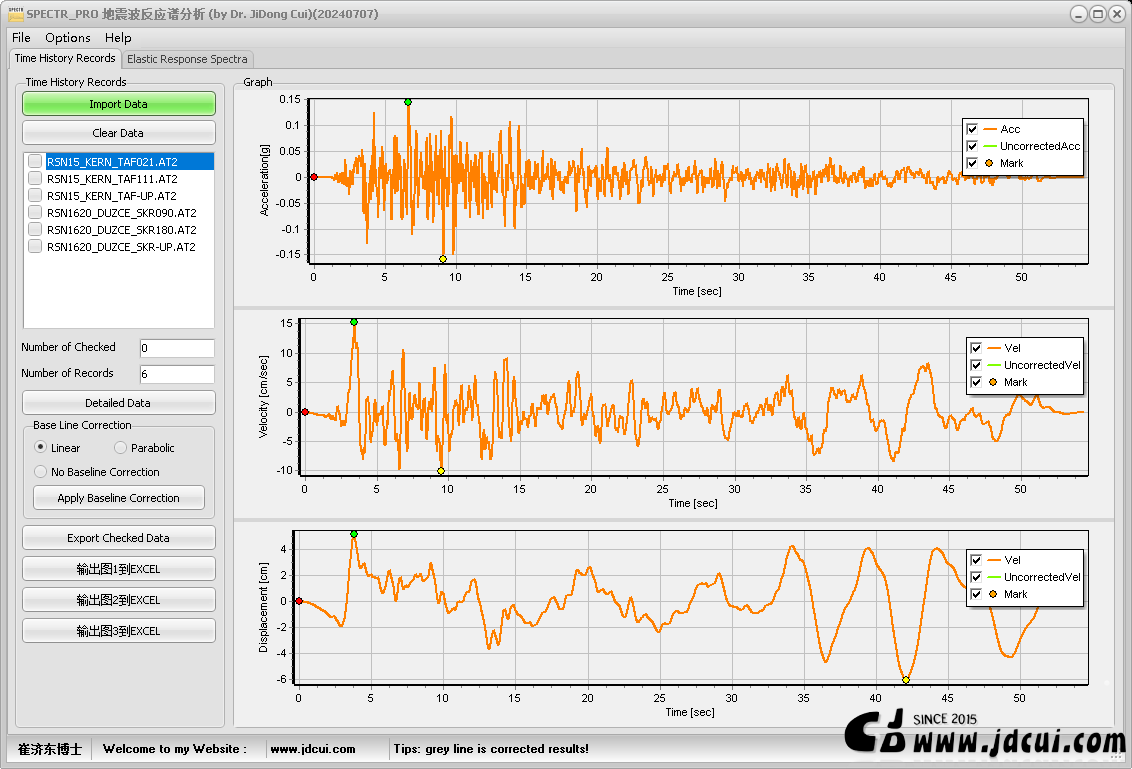

  • 程序界面 ( Screen Shots )


You already voted!

  • 下载 (  Download )

如果您需要使用这个软件,请在这给网站捐助:http://www.jdcui.com/?page_id=4813,捐助不少于【250RMB】,捐助后在评论区留下您的评论,软件将通过网站管理员QQ:3014479529给您发送,敬请尊重劳动成果 !!!捐助的小伙伴可以通过客服号进行相关研究问题及软件使用问题答疑。 PS.  如果现有功能无法满足你的需求,可联系我们增加。
