[软件][动力学][Dynamics] NSDOF算例3——非线性粘滞阻尼单自由度体系动力时程分析

实干、实践、积累、思考,创新。


在网友建议下,NSDOF (  [Tool][软件][Dynamics] NSDOF v2020: A Tool for Nonlinear Dynamic Analysis of SDOF System (NSDOF单自由度系统动力非线性分析工具 v2020)  ) 增加了非线性粘滞阻尼器。可以在考虑或者不考虑结构阻尼的情况下,考虑非线性粘滞阻尼器进行动力时程分析。下面做两个算例测试一下NSDOF的非线性粘滞阻尼器计算功能,同时用SAP2000进行同样的分析,并对比验证。

  • 算例1:线性粘滞阻尼

具体参数:

质点质量: 1kg

体系弹性刚度:100N/m

结构的粘滞阻尼取 :0

粘滞阻尼器的阻尼系数c: 1.0 N-s/m

粘滞阻尼器的阻尼指数alpha:1.0

施加的加速度时程:elcentro

(PS. 上述粘滞阻尼器的参数设置,相当于给结构指定了5%的阻尼比)

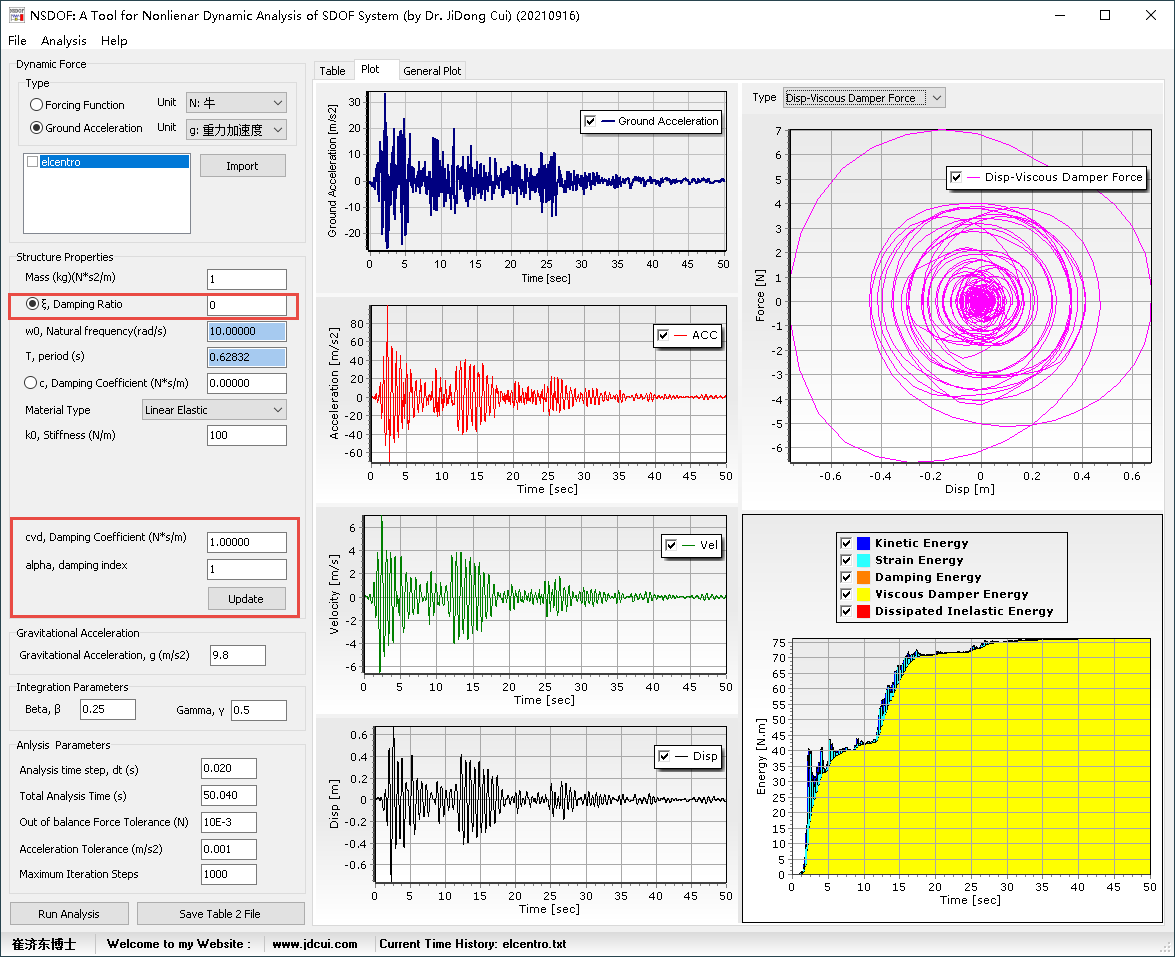

NSDOF参数设置及分析

SAP2000参数设置及分析

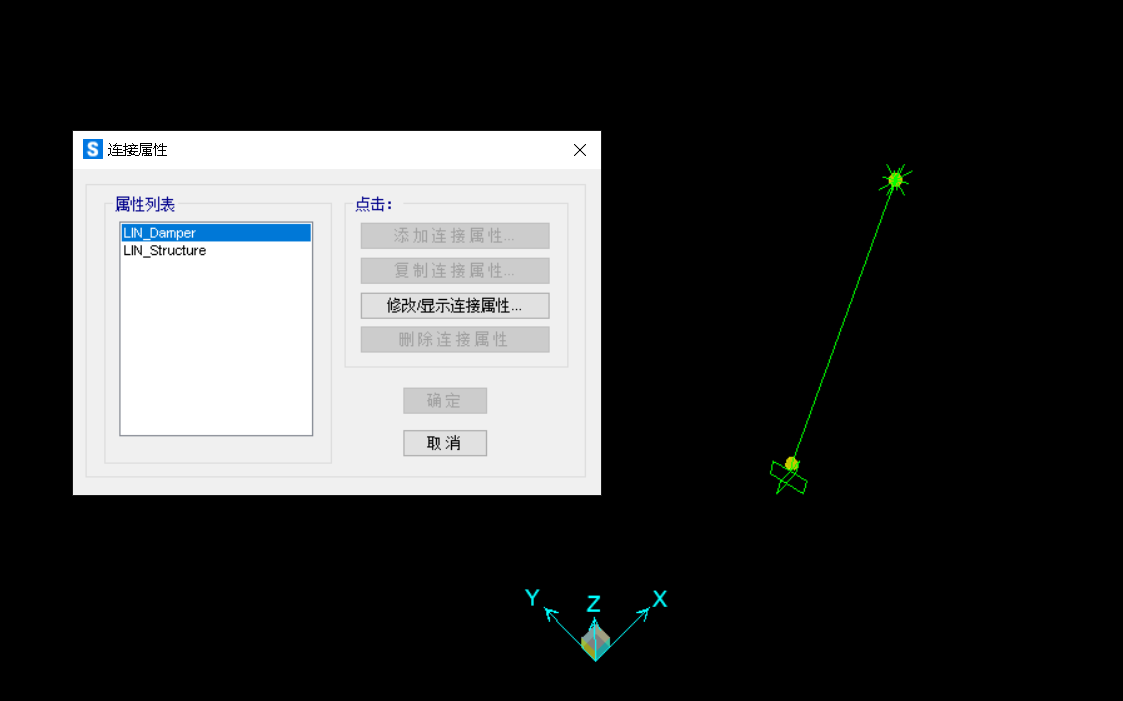

sap2000中通过连接单元进行单自由度体系的模拟。一共设置两个连接单元。

第一个连接单元模拟结构的刚度。第二连接单元模拟粘滞阻尼器。结构的阻尼比设置为0.

NSDOF及SAP2000分析结果对比

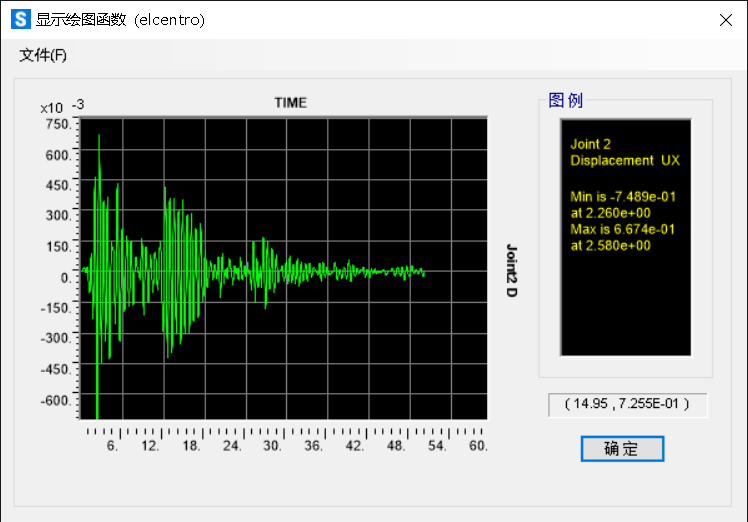

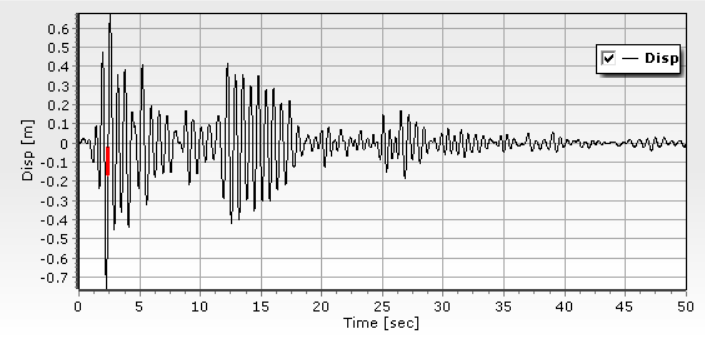

顶点位移时程

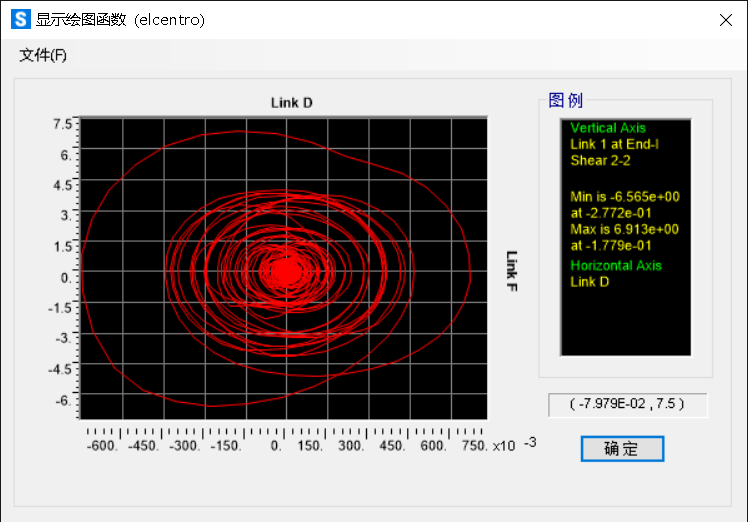

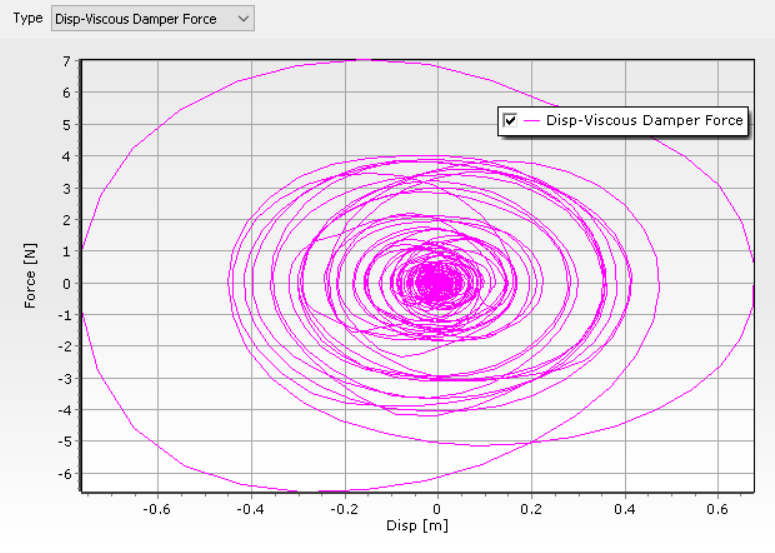

粘滞阻尼器滞回曲线

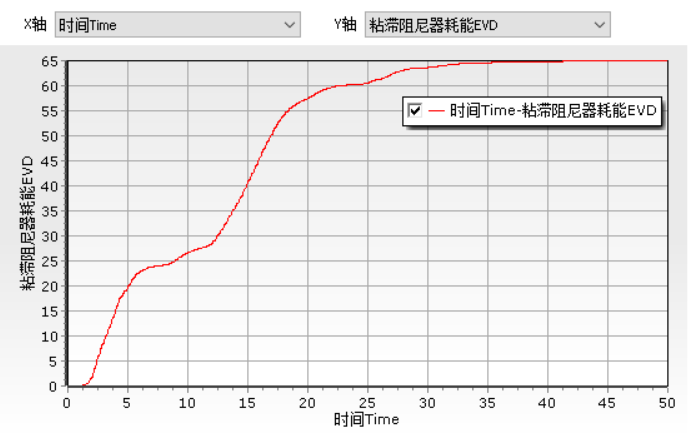

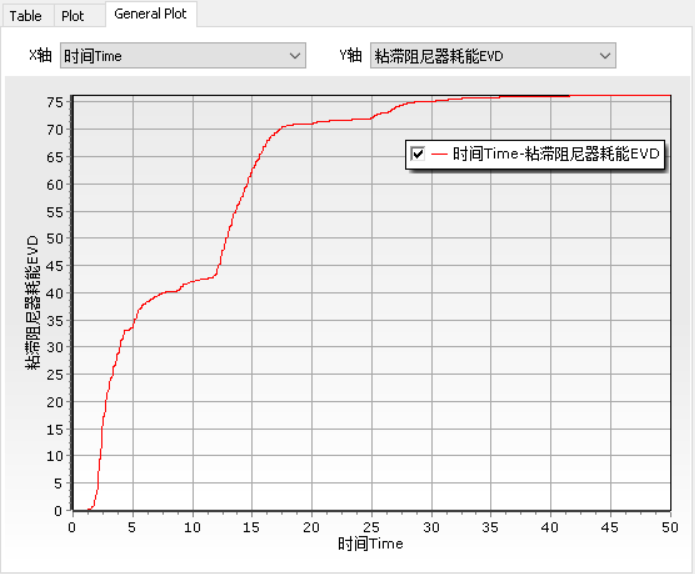

粘滞阻尼器非线性耗能

可见,NSDOF分析结果与SAP2000分析结果是一致的。

  • 算例2:非线性粘滞阻尼

在算例1的基础上,把阻尼改为非线性阻尼,

粘滞阻尼器的阻尼系数c: 1.0 N-s/m

阻尼指数alpha:0.2

其余参数与算例1 保持一致。

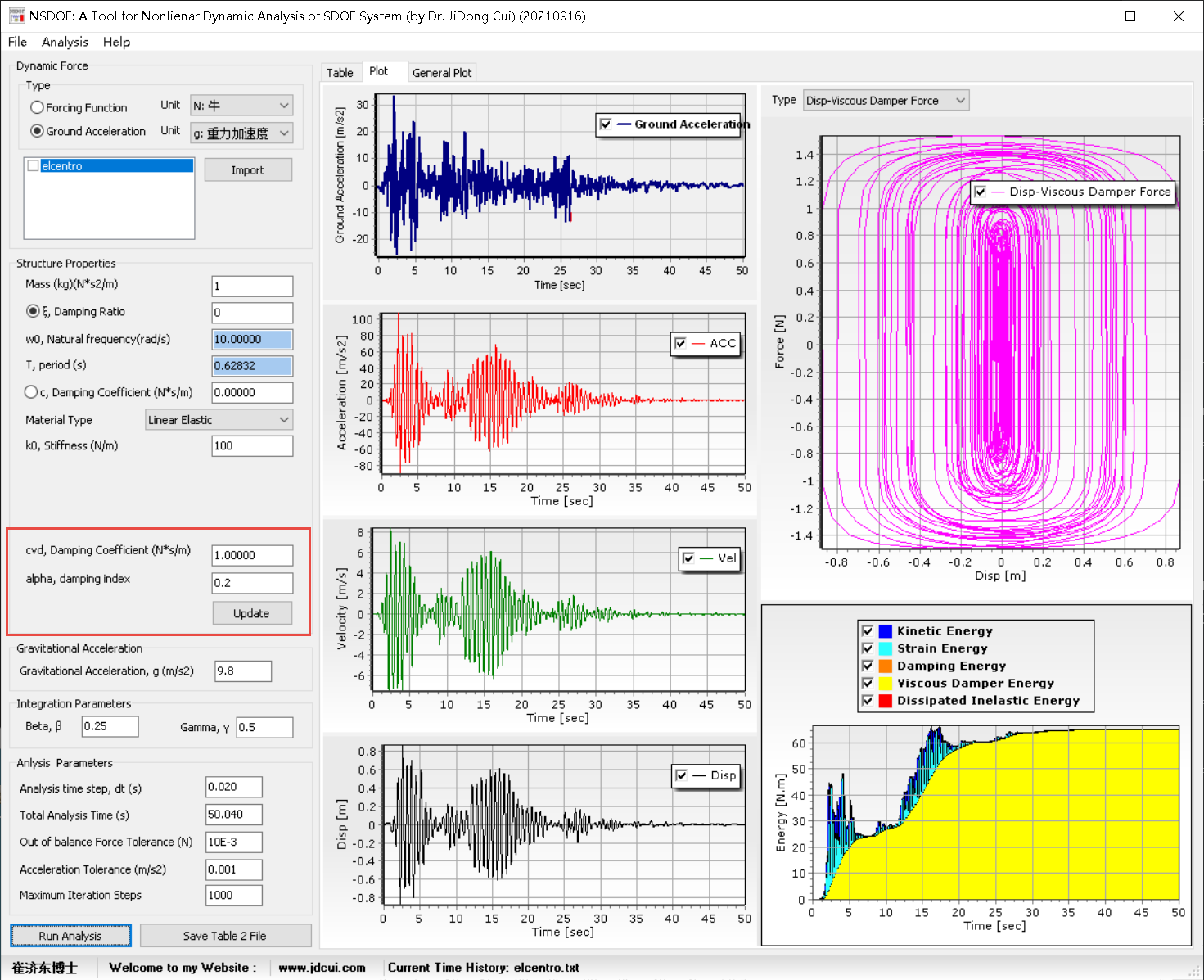

NSDOF参数设置及分析

SAP2000参数设置及分析

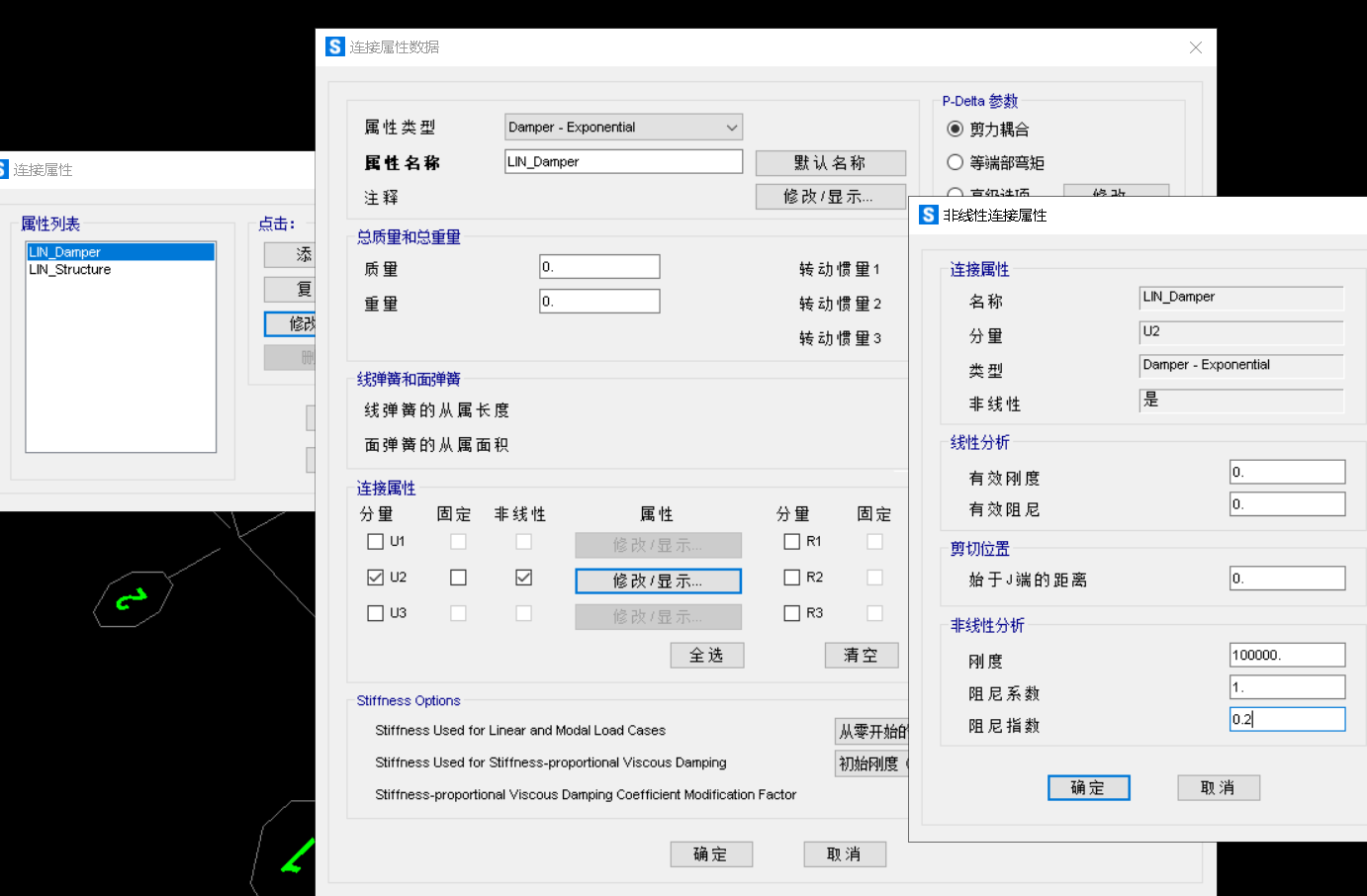

SAP2000中将阻尼器LINK的指数设置为0.2

NSDOF及SAP2000分析结果对比

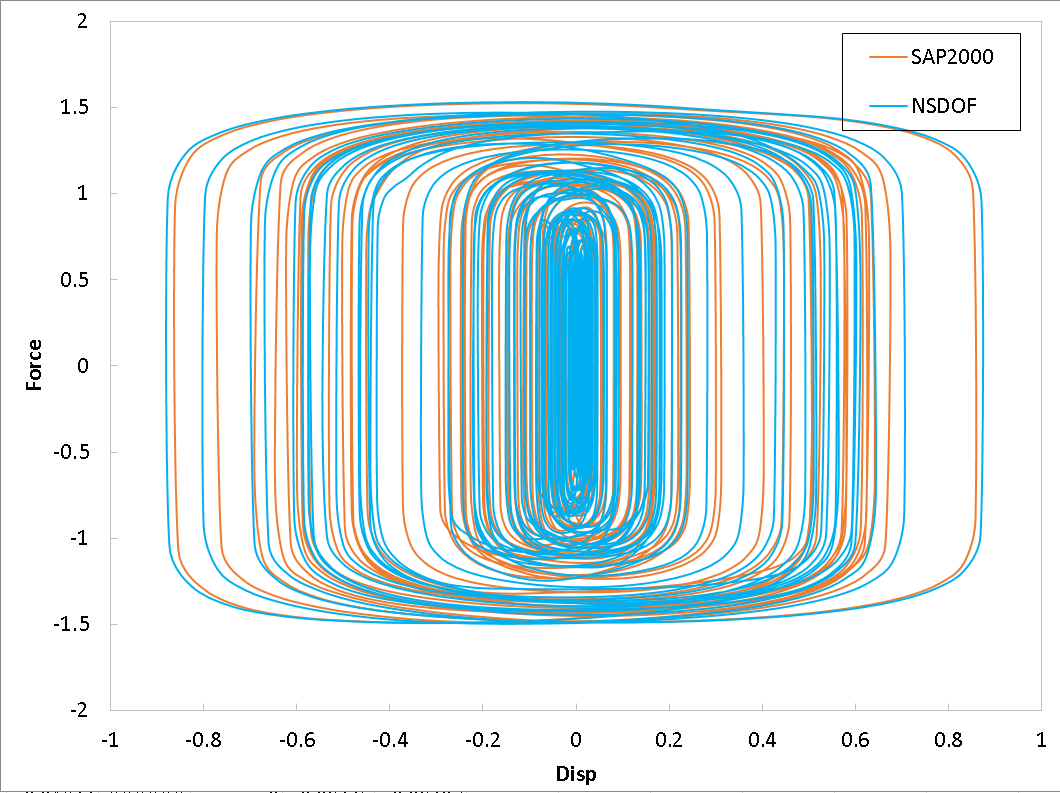

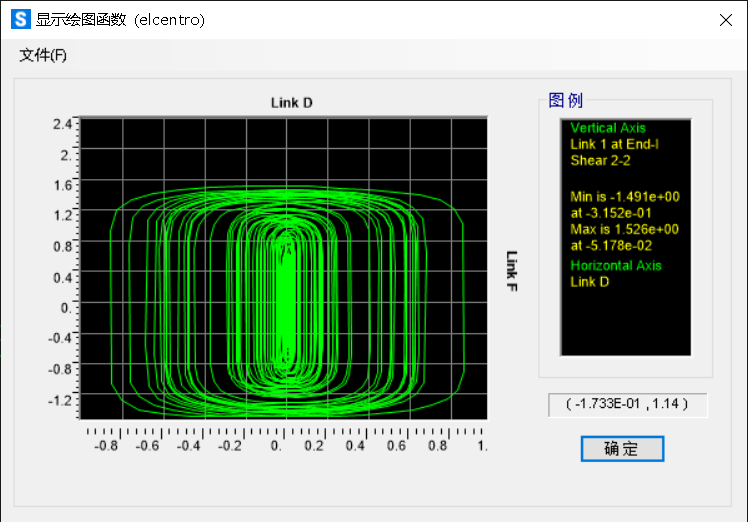

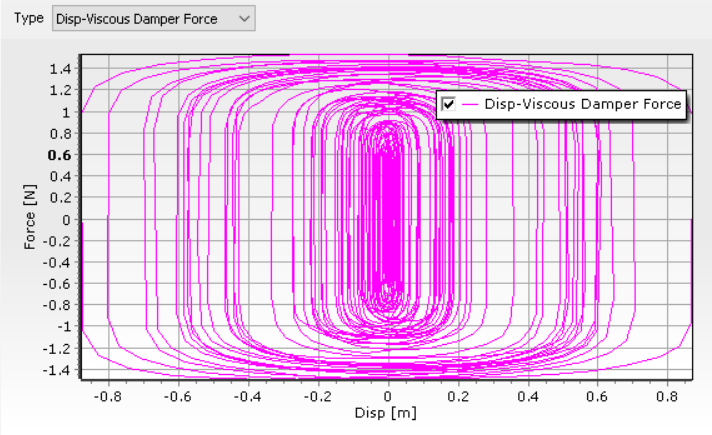

滞回曲线

耗能曲线

可见,NSDOF分析结果与SAP2000分析结果是一致的。

  • 算例1及算例2 设置线性及非线性粘滞阻尼器的分析结果对比

由图可见,阻尼指数为1时,滞回环为椭圆形,阻尼器出力较大,阻尼指数为0.2时,滞回环趋向于正方形,阻尼器出力较小。

当阻尼指数为0时,滞回环就是正方形了,此时粘滞阻尼器就等同于摩擦阻尼器了。
