这两天有网友向我反映,用 GMS 选出的地震波放进 YJK 里进行弹性时程分析,效果很不理想,原本在 GMS 里与规范反应谱匹配的地震波在 YJK 的反应谱对比图里显示不匹配,并且差异巨大,如下。

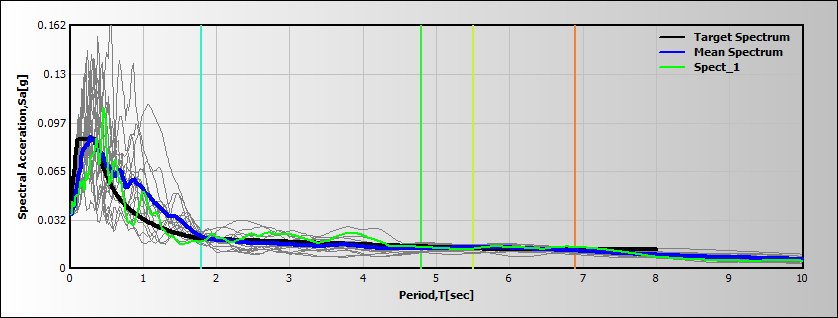

GMS 选的地震波反应谱对比:

GMS_Spectrum

地震波在 YJK 中的反应谱对比:

调整前-1

从以上两图可看出:GMS 中,地震波反应谱和规范反应谱匹配;在 YJK 中,地震波反应谱值相对于规范反应谱严重偏小,在关键周期上相差超过90%。

那么是什么原因导致两个软件计算的反应谱存在差异呢??? 8-)  :roll:

在确认 GMS 反应谱计算无误的前提下,经过一番测试,最终找到了问题的所在: YJK 中的弹性时程分析参数  积分时长

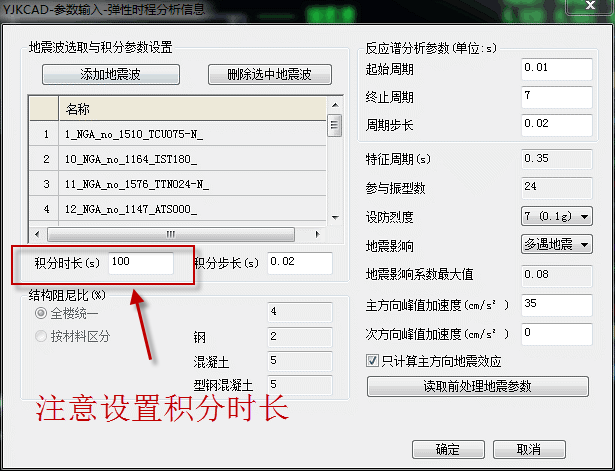

积分时程参数在 弹性时程分析-> 计算参数中进行设置,如下图:

弹性时程参数设置

通过说明文档可以知:“ 积分时长 指程序采用的时程数值积分计算的时间总长度,起始积分时刻默认为0秒。不同的地震波持续时间不同,程序根据地震波库中大部分地震波的持续时间,默认了35秒的积分时长,基本保证所有地震波的最大反应在内,同时节省积分计算时间,如遇持续时间较长的地震波,可以适当增加积分时长设置。

经过测试发现,积分时长 不但控制地震波的地震时间,而且控制地震波反应谱的计算。于是找到了问题的所谓,由于一开始分析使用的是默认的积分时长参数35s,而恰好GMS选出来的这批地震波都在100s左右,而YJK里面计算反应谱使用的地震波时长为35s,因此导致计算出来的地震波反应谱比实际反应谱偏小,进而导致了在GMS中选好的反应谱与规范反应谱较为匹配的地震波在YJK里却显示反应谱不匹配的情况。

找到了原因之后,将默认的积分时长修改为 100s,重新进行计算,并进行地震波反应谱和规范反应谱的对比,结果如下图所示:

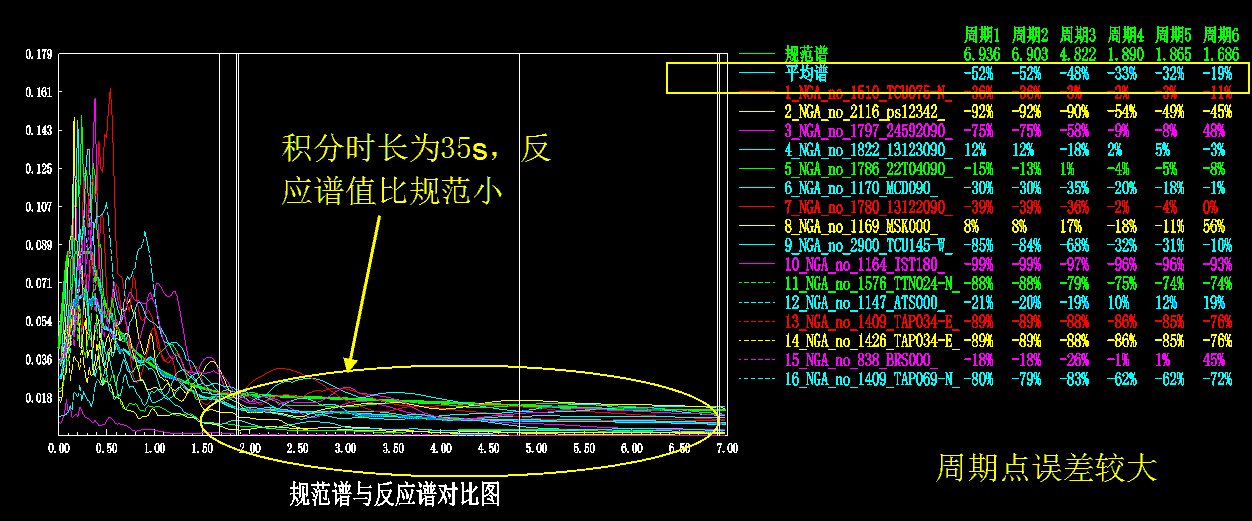

默认积分时长(35s):

调整前

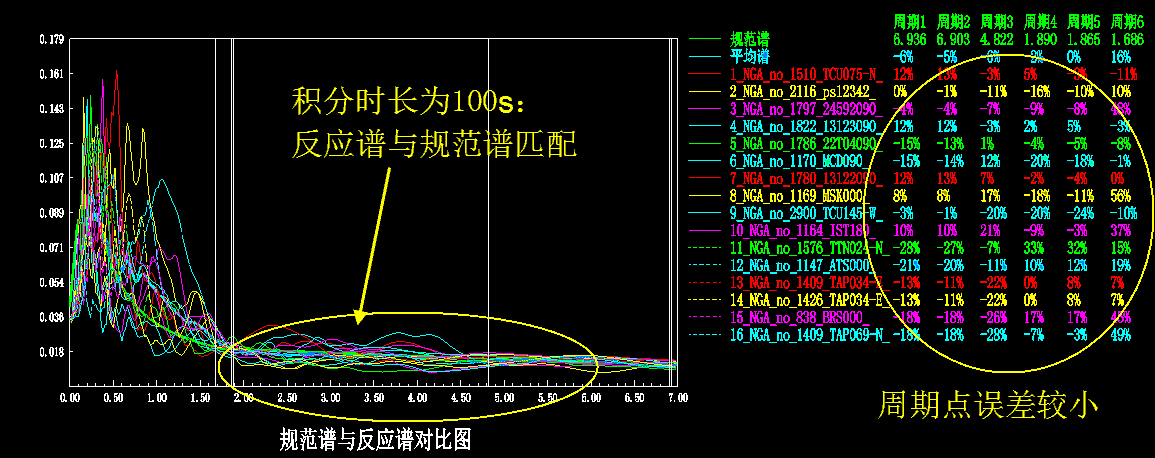

调整积分时长(100s)后:

调整后

从上图可见,当积分时长取得足够之后,可以发现 GMS 选的地震波与规范反应谱匹配得很好。

由此引出值得注意的问题是

(1)在使用 YJK进行 时程分析时,积分时长 参数不但作为地震时程分析的持时,也作为地震反应谱计算的持时。积分时长 参数的同时影响时程分析和反应谱计算。

(2)若积分时长过小,则 YJK 计算的反应谱将与地震波真实的反应谱相差过大,若以这个地震波反应谱和规范反应谱是否拟合作为选波的参考,将可能导致选择错误的地震波。如本文的例子,若选择过小的积分时长(35s)并以此计算的地震波反应谱对比图来参考选波,则很可能会选到一些持时大于35s,且以前35s加速度计算的反应谱和规范普较为匹配的地震波,而这些地震波真实的反应谱很可能远远大于规定的反应谱,从而导致错误的选取强度偏大的地震波。(PS. 这种情况,偏强的地震波由于持时取小了,那么小震弹性时程计算的基底剪力也很可能是满足规范要求的,即无法发现选波错误。)

建议:

  (1)为避免不必要的错误,在YJK进行时程分析时,积分时长 应选取足够长的地震波持续时间。若持续时间选择过小,则规范谱与反应谱对比图不能作为选波参考。

 (2)针对这个小问题,YJK也可以增加一些选项,比如可以设置是以 积分时长 以 地震波的实际持时 来进行地震波的反应谱的计算。

如有错误,欢迎批评指正!!!

PS. 感谢网友的反馈!! 8-)  8-)
