[仿真分析] 岩土数值模拟中的地应力平衡 [Geostatic Stress Equilibrium in Numerical Modeling of Geotechnical Engineering]

实干、实践、积累、思考、创新! 在岩土工程数值模拟中,地应力平衡是一个至关重要的初始步骤。它不仅决定了后续计算是否真实可靠,更是模拟结果能否反映实际工程响应的基础。本文简要总结地应力平衡的核心评判标准、主要原因及其实现目标。 为何要进行地应力平衡? 地应力平衡的根本原因在于:真实岩土体在自然状态下已存在一个稳定平衡的初始应力场,而数值模型中的“初始几何”并不等同于该应力场形成前的状态。 如果我们直接在模型中施加重力而不进行地应力平衡,模型将产生一个较大的初始变形,这显然与实际情形不符。现实中,岩土体在自重作用下早已完成变形,我们所见到的当前地貌实为应力与变形平衡后的结果。 在实际岩土工程分析中,我们所建立的岩土体几何模型通常基于“现状几何尺寸”,而非处于无应力状态下的“原始初始几何”。可以这样理解:实际岩土体在天然状态下的“原始初始几何”应比当前建模采用的尺寸更大,它在重力及边界条件长期作用下逐渐发生变形,最终趋于当前我们所见的“现状几何尺寸”。如果我们能够准确获取这一“原始初始几何”,并基于该尺寸建立模型,再施加相应的荷载与边界条件,便可以直接计算出岩土体的初始应力状态,而无需进行额外的“地应力平衡分析”。然而,实际问题在于我们无法获知这一原始几何形态。 从另一角度来看,如果我们能已知现状岩土体的内力,并将其直接提取作为模型的初始内力,再与外部荷载及边界条件实现平衡,则所建立的“现状几何尺寸”模型就能够与实际岩土体保持一致。这正是地应力分析的基本思路:以现状几何为建模依据,并将实际岩土体的内力作为初始内力,通过数值方法寻求静力平衡。然而,现实中现状岩土体的初始内力同样无法直接测得,因此我们通常采用一种近似方法:基于现状几何尺寸建立数值模型,施加重力及实际边界条件进行计算,将所得变形稳定后的岩体内力作为现状内力的估计,并将其重新施加到现状几何模型上,在相应外力和边界条件下实现平衡。 这就好比放置重物在弹簧床上:如果直接将重物放在未经预压的床上,床会立刻下陷,产生大幅变形。但如果我们先用某种方式将弹簧预先压缩到刚好能支撑重物的程度(建立初始应力),再轻轻放下重物,床面几乎不会移动。地应力平衡就类似于这个“预压”的过程——目的是在数值模型中生成一个初始应力场,使其在重力作用下保持位移几乎为零,却已具备真实合理的应力状态。 地应力平衡的本质,是通过数值方法反推出一个与当前几何和边界条件相适应的初始应力场,使得模型在重力作用下保持位移近似为零,同时具备合理的应力分布。这一过程相当于“还原”了现实中的原位应力状态,为后续开挖、加载或加固等工程模拟提供真实的起点。 地应力平衡的判别标准? 地应力平衡的质量主要通过以下两方面判断: 位移云图:平衡完成后,位移云图中的最大位移值应达到10⁻¹⁰量级或更低,即几乎接近于零。这是判断平衡是否成功的主要依据。 应力云图:平衡后的应力应具有合理的数值分布,即应力不为零,同时模型保持几乎没有变形的状态。 只有当这两个条件同时满足时,才可认为地应力平衡是有效的。 地应力平衡的实现方式? 常用的地应力平衡方法包括初始应力条件导入、分步加载或迭代计算等。其核心思想是:将“内力”(初始应力)与“外力”(如重力)在数值上达到平衡。 值得注意的是,地应力平衡中必须同时考虑内力(初始应力场)和外力(重力及边界约束)。仅施加重力而不赋予初始应力,或仅赋予应力而不施加重力,都无法实现系统的力学平衡。 测试例子 下图是一个ABAQUS测试的小例子,左边是直接对模型进行重力荷载,右边是进行地应力平衡的结果。 由图可见,左右模型的应力结果是基本一致,左侧模型在重力下发生了显著变形,而右侧地应力平衡的模型变形几乎为0。 应力云图 位移云图 相关博文 ( Related Post) [01] [工程][案例][资料] 某农业玻璃温室结构设计 [Structural design of …

[程序] SoilStress_PL: Stresses in Soil, Boussinesq Theory [集中力下地基附加应力计算 Boussinesq解]

实干、实践、积累、思考、创新。 程序图标 ( Icon ) 程序介绍 ( Introduction) 这是一款 土力学(Soil Mechanics) 相关的编程作品,由团队成员 吴金诚(WJC)  负责编制。 原理介绍: 地基附加应力是地基产生变形、建筑物沉降的主要原因。计算地基变形,需先计算地基中的附加应力。Boussinesq J 提出了在半无限空间弹性体表面上作用有竖直集中力时,在弹性体内任意点M引起的的附加应力以及位移解析解。解析如下: 程序功能: (1)查询任一点M附加应力以及位移 (2)绘制在r=ro处,应力或位移变量随深度的变化曲线 (3)绘制在深度为D0处,应力或位移变量随r的变化曲线 (4)绘制应力或位移变量在D(深度)-r(半径)云图 (5)输出绘图数据,并生成xlsx文件 (6)保存绘图图像 程序界面 ( Program Screenshot) 使用案例( Examples) 选取某教材中若干任意点,并用SoilStress_PL计算任意点z向附加应力 下载 ( …

[程序] SPPC: Soil Physical Properties Calculator [土的物理参数计算器]

实干、实践、积累、思考、创新。 程序图标 ( Program Icon ) 程序介绍 ( Program Introduction) 土的参数计算器。土力学,温故而知新。 🙂 🙂 🙂 程序界面 ( Program Interface )   PS. 各参数的意义请看这个博文:[土与基础] 土的物理性质指标 (Physical Properties of Soil) 下载 ( Download) (  软件是免费的,如果需要这个软件,请在评论区留下您的评论,软件会发送到您的评论邮箱,敬请尊重劳动成果 !!)   相关内容(Related Topics) …

[土与基础] 土的物理性质指标 (Physical Properties of Soil)

实干、实践、积累、思考、创新。 温故而知新,土的特性,回顾之前先来个土的 三相 图…. (1)土的质量密度 ρ ( Mass density) 单位体积土的质量称为土的质量密度,天然状态下,土的密度一般为1.6~2.0t/m3 ρ = m/V (2)土的重力密度 γ ( Weight density) γ = mg/V (3)土的含水量 ω ( Moisture content) 土中水的质量与颗粒质量之比,用百分比表示,称为土的含水量。 ω = mw/ms*100% (4)土的相对密度(比重) ds ( Relative  density)(Specific Gravity, …

Steady state Seepage Analysis [稳态渗流分析算例]

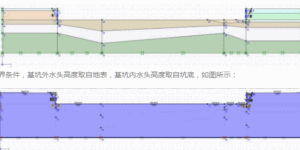

​本文与大家分享一个稳态渗流分析的小算例。 原理概述 渗流遵从达西定律,单位面积的渗透流量公式 q =ki,其中q为单位面积的渗流率,k为渗透系数,i为水力坡度。 渗流基本方程: 对于稳态渗流,土壤的含水率不随时间变化,即上式的右侧为零,则渗流方程为 算例分析 下面给出一个简单的2D渗流分析算例。算例取自基坑支护的一个断面,基坑侧壁设置止水帷幕,地下水可从坑底底部渗入基坑,本算例将对这一稳态渗流过程进行简单模拟。 首先给出地质剖面图如下: 对地质剖面进行简化,建立分析模型。模型水平向范围取自基坑外轮廓至外扩约5倍基坑深度,竖直向则取坑底以下约3倍基坑深度,各层岩土分界及材料属性根据勘察报告结果进行设置。 指定水头边界条件,基坑外水头高度取自地表,基坑内水头高度取自坑底,如图所示: 分析结果 下图是分析得到的渗流图,从图中可以看出,渗流主要发生在基坑边缘底部,远离基坑侧壁的部位渗流较弱。由于本算例土层的渗透系数较小,因此该剖面的渗流率也较小,仅为0.3m^3/day/m。 当然,渗流行为与地质情况是息息相关的,需要具体问题具体分析。 初学渗流分析,以上算例谨作抛砖引玉,希望各位大牛不吝赐教。学习中得到了华工院 周工 的耐心指导,在此表示感谢。 资料整理 ( Comments ) 感谢小伙伴 沈雪龙 的精彩分享!!! 微信公众号 ( Wechat Subscription) 欢迎关注 “结构之旅” 微信公众号
