[Tool][软件][编程] ECM: ETABS Concrete Modifier[ETABS混凝土材料修改器]

  • 程序图标 ( Program Icon )



  • 程序介绍 ( Program Introduction)

ETBAS是一个优秀的结构分析软件,前处理建模也十分简便,但相对于PKPM的建模,对于一些常规设计,我想大部分人都会认为PKPM更加简单。其中一个地方是ETABS中构件的截面必须和混凝土材料绑定。也就是说,在ETABS中建模,相同截面的构件因为混凝土材料等级的不同必须建立多个截面,而不能像PKPM中一样,仅按截面来建模,然后再通过”多塔补充定义”按层修改构件的混凝土等级。所以在ETABS中建模,构件的截面命名常常包含混凝土材料名称和截面尺寸,如:C30B200X500,C40B200X500,以方便辨别和管理。

ETABS这样的处理方式从程序内部来说是比较容易管理的,但是从使用者建模的角度来说就比较不方便了,特别是当一栋建筑包括梁、柱、剪力墙、楼板等构件且混凝土等级又发生多次变化的时候,建模就比较麻烦了。为此做了个十分十分简单的小程序(ECM)来处理这个问题(高手莫见笑)(PS. 很久以前2012旧的博客内容,现在翻出来)。

ECM使用了“单一的混凝土材料按截面建模,再统一修改混凝土等级”的思想,模仿了PKPM中多塔补充定义的图形操作方

程序的思路很简单:(1)先在ETABS中按截面建模,其中构件的命名按一定规则,比如梁C30B200X500、柱C30C500X500、墙C30W200等;(2)接着从ETABS导出 .e2k 文件,然后用ECM导入该 .e2k ,通过交互式图形化操作进行各楼层各类构件的混凝土材料修改,并导出修改了构件混凝土等级的 .e2k 文件;(3)ETABS导入修改后 .e2k 文件即可完成修改。

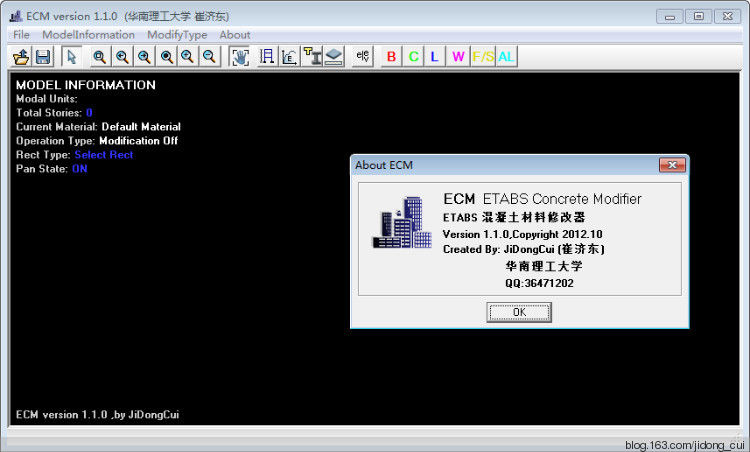

  • 程序界面 ( Program Interface )

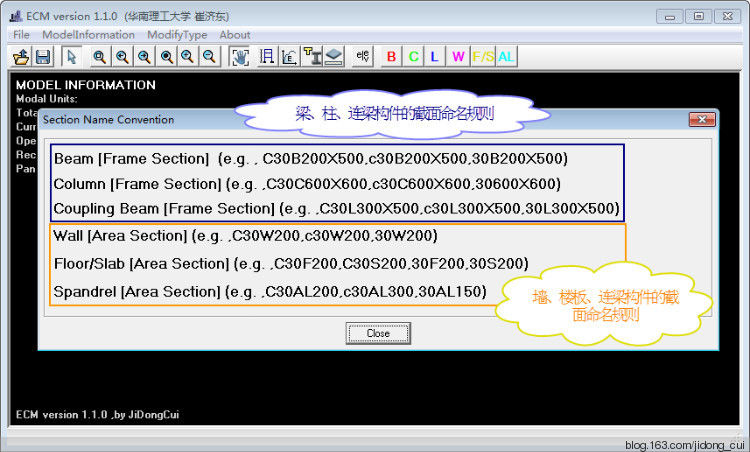

ECM中规定的构件命名规则:

  • 例子 ( Example )

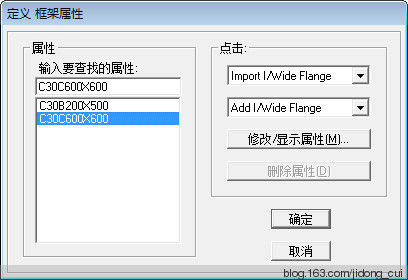

(1)按命名规则命名,截面统一按一种混凝土来建模,如C30:(例子:用C30B200X50、C30C600X600、C30W200)如下:

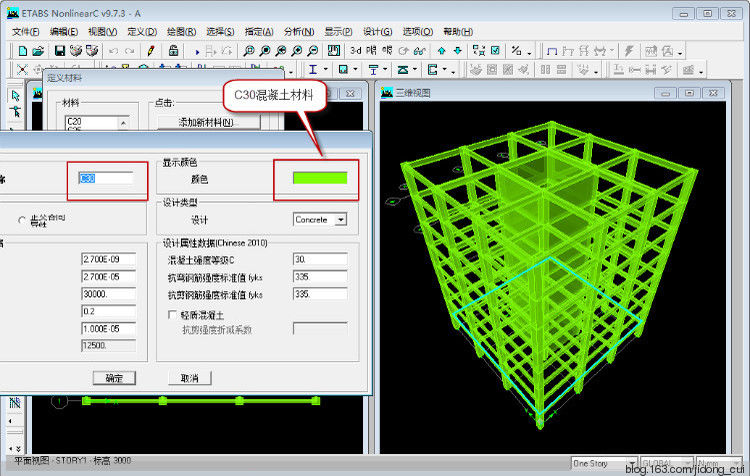

按截面建模,建模后选择“颜色按材料”显示如下图:

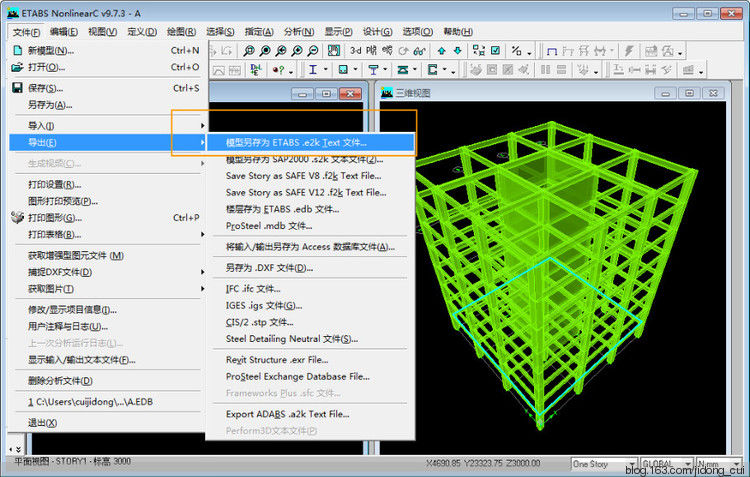

可以看见,所有截面都是绿色的,也就是都是同一个混凝土材料C30。接着导出.e2k文件如下图。

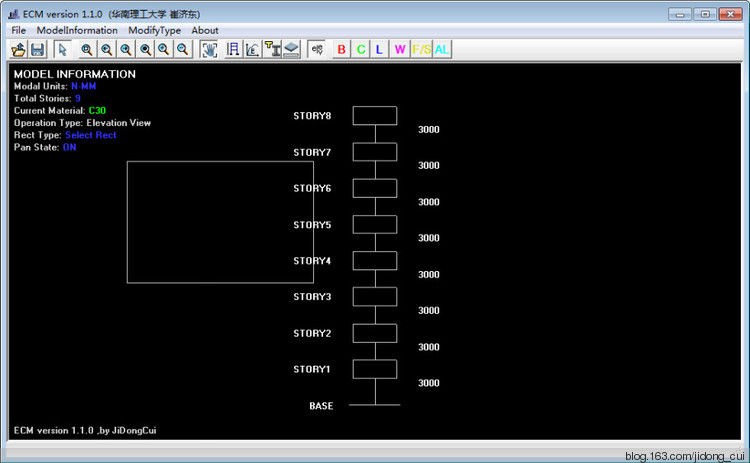

(2)打开ECM,导入上面导出的.e2k文件,显示效果如下图:

显示一个图形化的操作截面,可以像PKPM多塔补充定义中那样方便的修改各类构件的材料等级。通过点击 可以查看导入的模型的楼层信息、材料信息、框架截面和面截面信息。通过点击可以选择修改的截面类型,ECM按前面提到的各种截面的命名规则进行截面材料修改。
  右键弹出模型中已有的混凝土材料,选择相应的材料即可修改构件的等级十分方便,不同的混凝土材料程序自用分配不同的颜色来标记,十分容易辨别。其中“Default Material”表示当前楼层的构件混凝土采用默认材料,即不修改。如下图:

例子把构件的混凝土等级修改为6层以上为C30,3-6层以下都为C35,3层以下为C40,如下:

梁截面(B)的混凝土材料修改:
柱截面(C)的混凝土材料修改:
墙截面(W)的混凝土材料修改:
例子仅有梁、柱、墙构件, 于是修改完毕了,可以导出修改后的.e2k文件如下:
(3)打开ETABS新建一个文档并导入经过修改的Modified_A.e2k文件,并选择按材料显示结构如下:
 如图所示,梁、柱、墙构件均不再是同一种颜色,而是三个不同颜色,是因为混凝土已经得到了修改。再看看截面的情况:
 框架截面,原来仅有C30的截面,现在增加了C35和C40的截面:
面截面也同样做了修改,如下:

于是经过这些简单的步骤,就可以在ETABS中方便地按统一的混凝土等级和不同的截面建模了ETABS Concrete Modifier (ETABS混凝土材料修改器)。这对于用ETABS校核模型的时候特别有用,因为这时候模型和材料等级都已经有了。

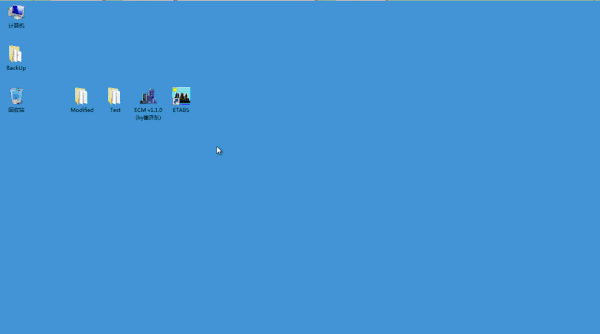

  • 动图( Video)


14 0

  • 注释 ( Comments )

(PS. 很久以前,2012旧的博客内容,现在翻出来。那时候模型转换工具还没以前这么多,现在都直接转模型到ETABS模型了。)。

  ( 如果您发现有错误,欢迎批评指正。邮箱:jidong_cui@163.com . 如果您喜欢这篇博文,请在上面给我 点个赞 吧! :-)   :-)

  ( If you found any mistakes in the post, please let me know. Email : jidong_cui@163.com. If you like this posts, please give me a thumbs up rating on the above button! )
