- 程序图标 ( Program Icon )
- 程序介绍 ( Program Introduction)
基本目标是：从滞回曲线提取骨架曲线，方便做试验的小伙伴. Extract Backbone Curve from Hysteretic Loop.
历史版本：
BBCA v2019： [科研][工具][软件] BBCA v2019: 滞回环骨架曲线提取工具 [BBCA: Extract Backbone Curve from Hysteretic Loop]
BBCA v2020： [科研][工具][软件] BBCA v2020: 滞回环骨架曲线提取工具 [BBCA: Extract Backbone Curve from Hysteretic Loop]
BBCA v2023： [科研][工具][软件] BBCA v2023: 从滞回曲线提取骨架曲线 [BBCA: Extract Backbone Curve from Hysteretic Loop]
BBCA v2025： [科研][工具][软件] BBCA v2025: Extract Backbone Curve from Hysteretic Loop [从滞回曲线提取骨架曲线]
新版主要特色：
1. 支持多种格式的滞回曲线导入，并可控制导入的数据间隔。PS. 因为很多小伙伴试验数据特别密，处理数据十分没必要。
2. 提供 11 种算法生成初步骨架曲线。
(1) 滞回环力最大点
(2) 滞回环位移最大点
(3) 滞回环 力最大点 + 位移最大点
(4) 滞回环包络点（力最大点为分界）
(5) 滞回环包络点（位移最大点为分界）
(6) 峰值前取方法4，峰值后取方法1
(7) 峰值前取方法4，峰值后取方法2
(8) 峰值前取方法4，峰值后取方法3
(9) 峰值前取方法5，峰值后取方法1
(10) 峰值前取方法5，峰值后取方法2
(11) 峰值前取方法5，峰值后取方法3
3.骨架曲线位移点归并功能。生成骨架曲线后，可以指定位移范围，对位移点进行容差归并。这十分有利于消除同级滞回环的骨架曲线点，保证同级滞回环只取一个点。这适合多级加载的滞回曲线。
4. 软件还提供多种曲线编辑操作功能，比如，a. 增加节点，删除节点，拖拉节点等功能。对曲线做修正和操作后，可再次进行分析，并输出。
5. 平均骨架曲线：软件可自动对 正向和负向 骨架曲线求平均，获得平均骨架曲线。
6. 提供十分丰富的导出功能，可以导出分析文件，同时也可以导出图表的EXCEL，设置好参数后，出来的EXCEL图表基本可以直接放报告。
7. 自动识别滞回曲线加载方向的功能，显著提升分析效率。

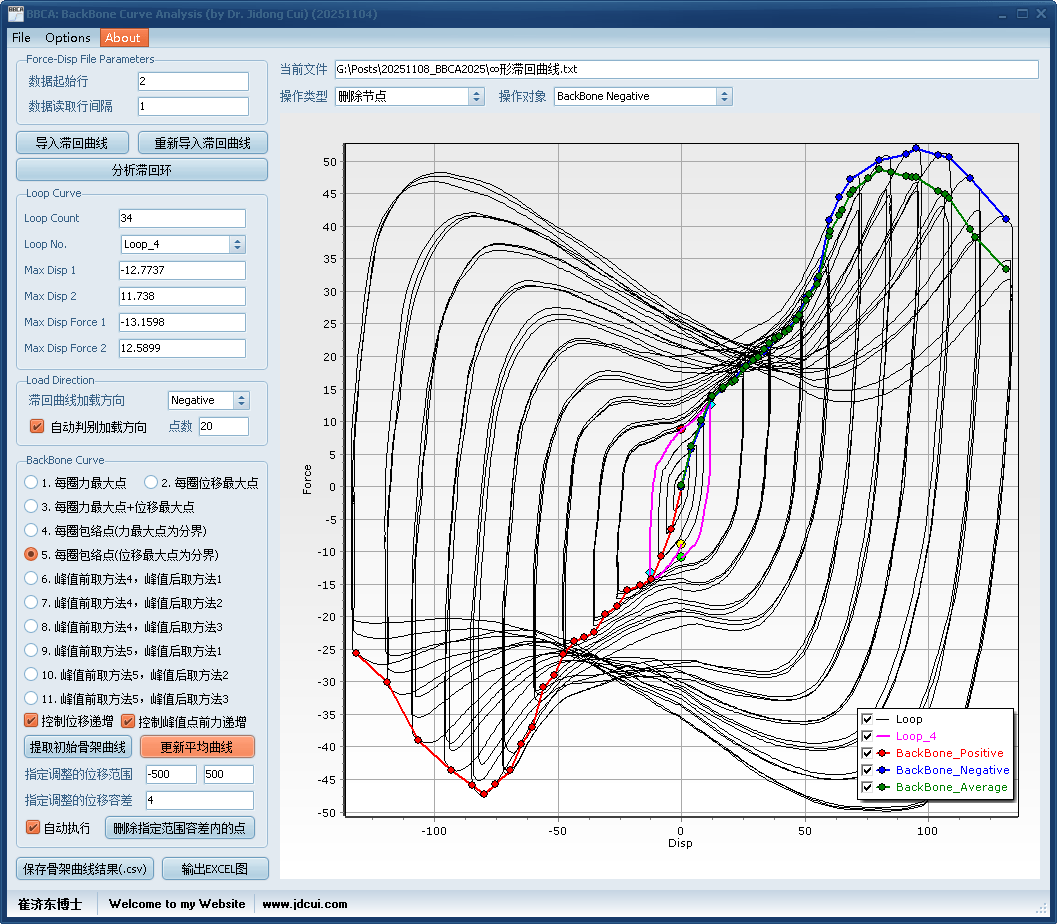

8. 20240225进一步更新，增加了对 “∞” 形滞回环曲线骨架曲线提取的适用性。
9. 20251103 进一步更新，修正了“控制峰值点前力递增”在部分情况失效的问题。
10. 20251104，修正了“增加节点的”负向加载滞回曲线中的异常。
- 典型案例 ( Program Examples )
[01] [案例][软件][更新] BBCA案例: “∞形”滞回曲线骨架曲线提取案例 (BBCA v2024)

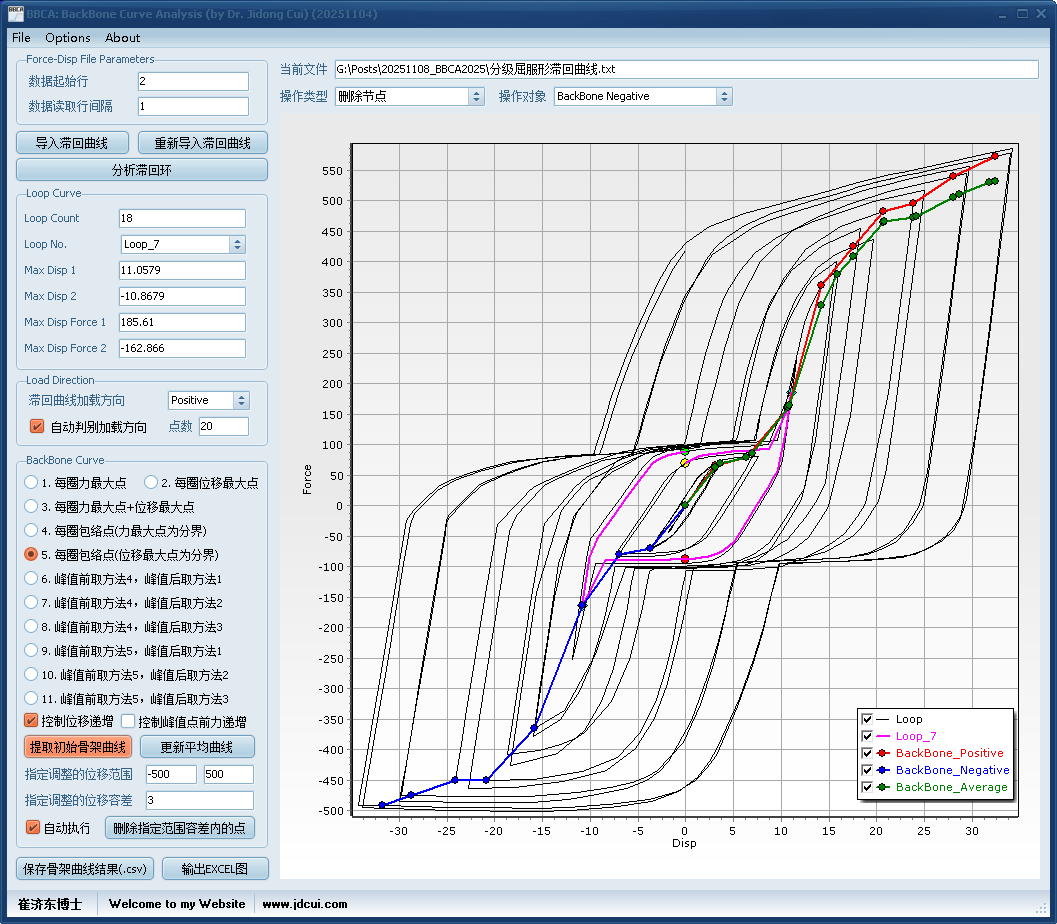

[02] [案例][软件][更新] BBCA案例: “分级屈服形”滞回曲线骨架曲线提取案例 (BBCA v2024)

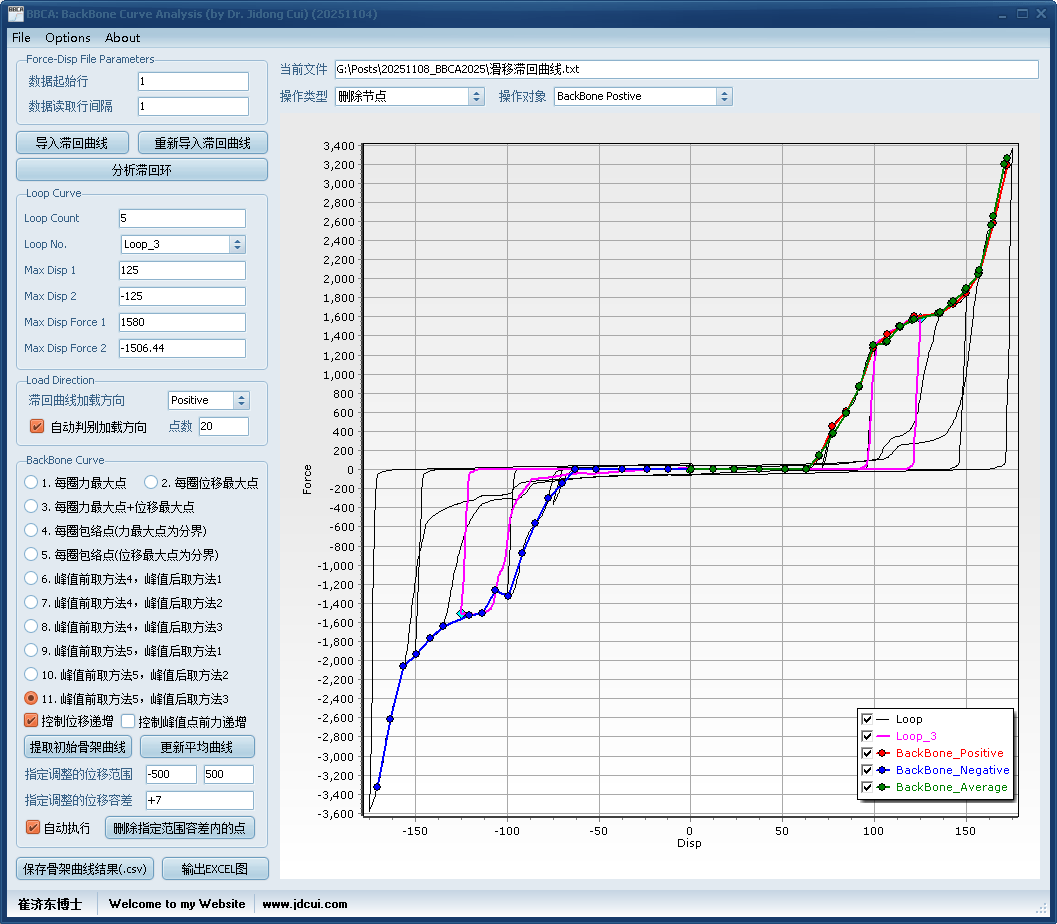

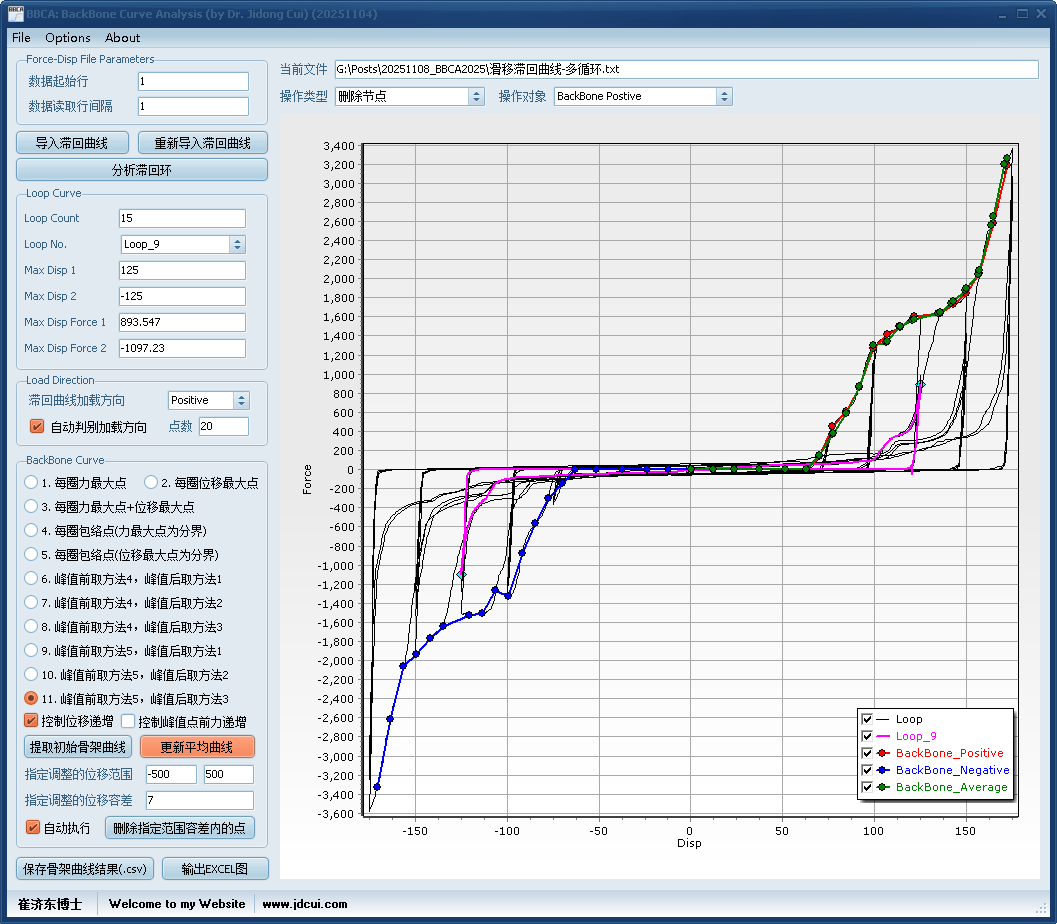

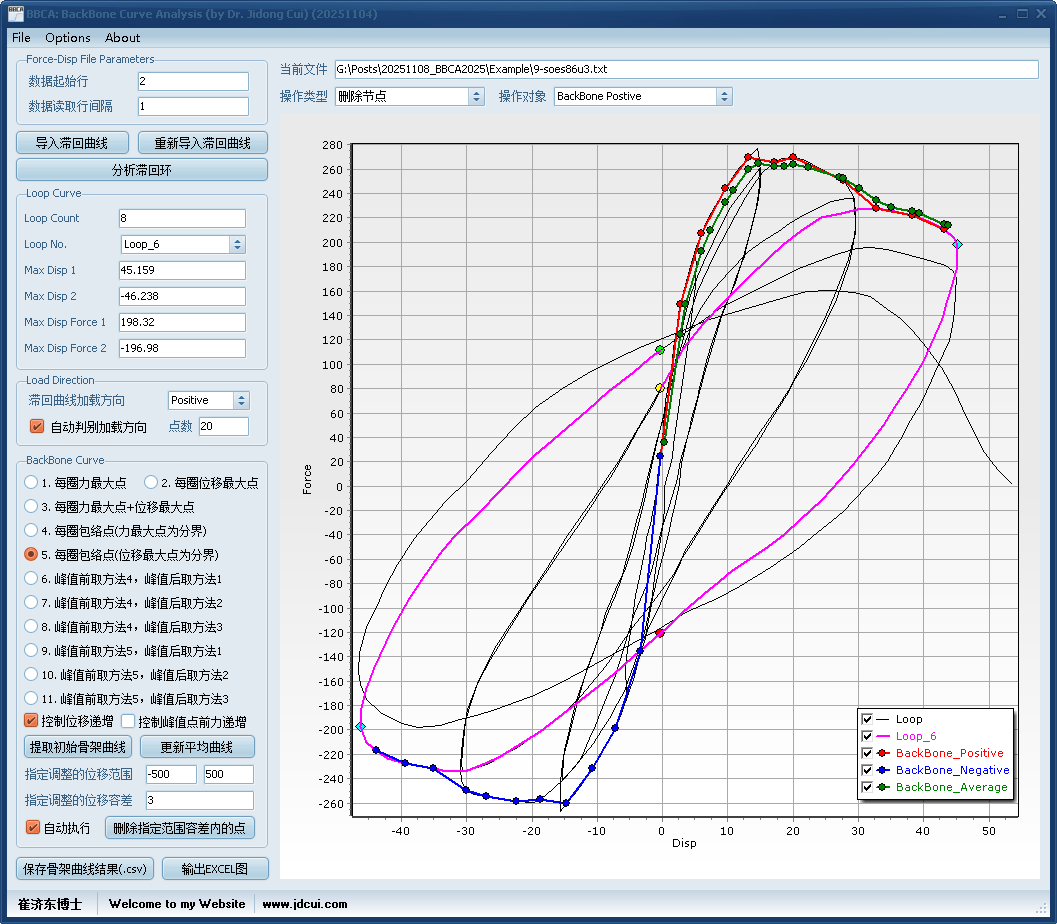

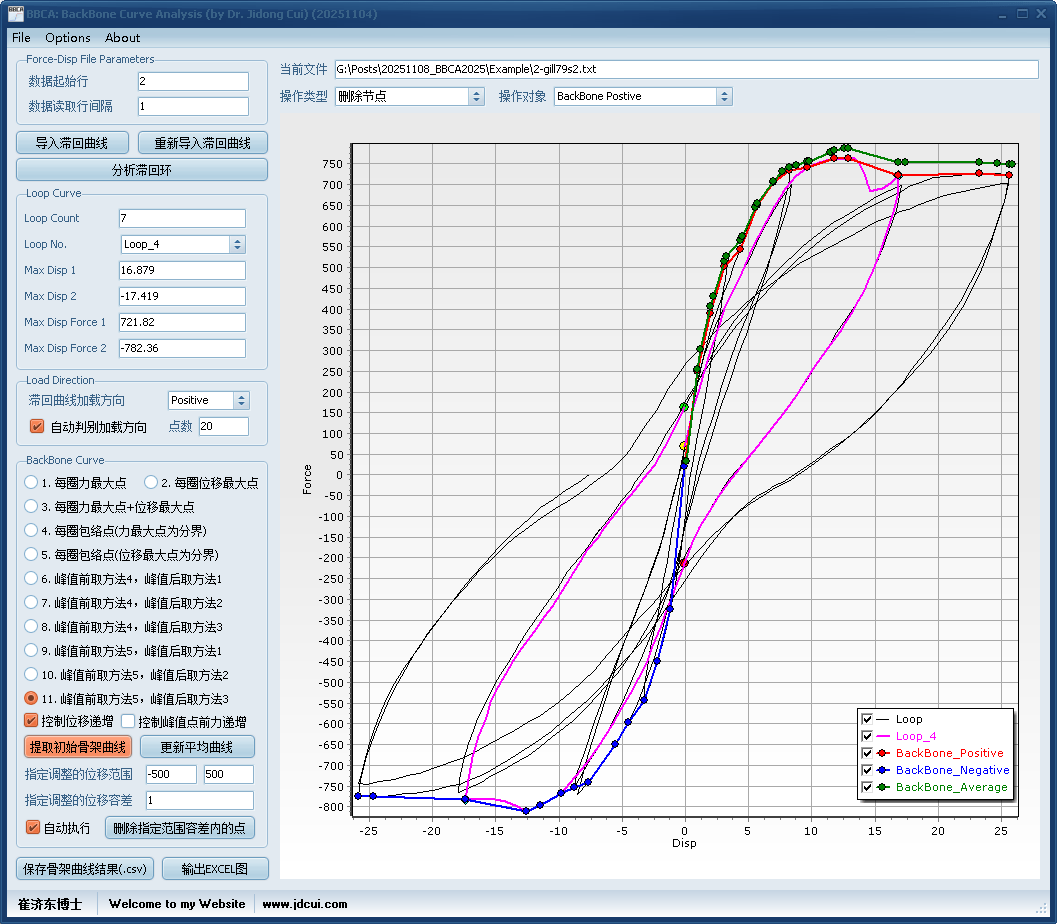

- 程序界面 ( Program Interface )
- 如何获得软件 ( How to get this program )
( 如果您需要使用这个软件，请在这给网站捐助：http://www.jdcui.com/?page_id=4813，捐助不少于【180RMB】，捐助后在评论区留下您的评论，软件将通过网站客服号QQ（3014479529）给您发送，敬请尊重劳动成果 ！！！捐助者可以通过客服号进行相关研究问题及软件使用问题答疑。)
