[工具][试验][软件] DataSmoothing v2024: A Program for Test Data Smoothing [试验数据曲线平滑+降噪工具 2024版]

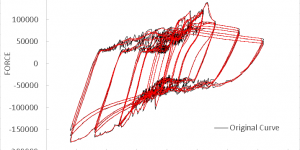

实干、实践、积累、思考、创新。 程序图标 ( Program Icon ) 程序介绍 ( Program Introduction) 软件基本功能：试验数据平滑，支持全局平滑修正和局部平滑修正，支持图形交互的方式，控制曲线修正的范围及修正强度。 最初制作这个软件主要用于平滑试验数据，后面对软件进行了扩展，除了对试验数据进行平滑外，还可以用于对数据进行修正，因此准确说，这是一款试验数据平滑修正工具，既可处理滞回曲线的抖动异常，也可一定程度处理试验数据中的锯齿问题、噪声问题等，功能蛮强大。 软件版本迭代： 20221129版本：[工具][试验][编程] DataSmoothing V2020: A Program for Data Smoothing [试验数据曲线平滑+降噪工具 20220918版本：增加 局部区域平滑修正功能： [工具][试验][编程] DataSmoothing试验滞回曲线平滑修正——案例7 (局部区域平滑修正)(精) 20221005版本：增加 停顿点及平滑组合修正功能： [工具][试验][编程] DataSmoothing试验滞回曲线平滑修正——案例8 (组合停顿点修正) …
