[试验][工具] 试验应力-应变曲线平滑修正案例 1(PPC试验停顿点修正+DataSmoothing平滑修正) (Case of smoothing correction of test stress-strain curve)

实干、实践、积累、思考、创新。


用小伙伴的应力-应变试验数据做个修正案例。

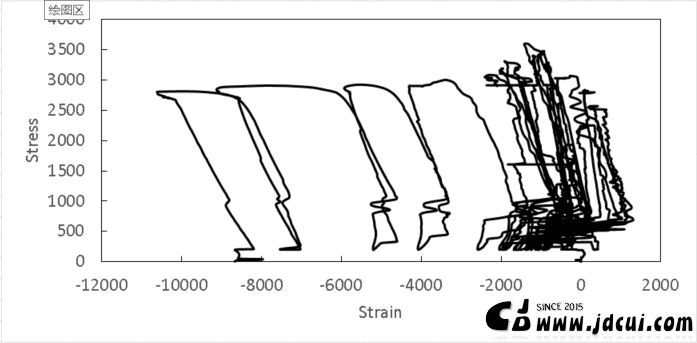

如下图所示,是原小伙伴的应力应变数据,可以发现在应变较小时,曲线异常抖动,在应变较大后期也存在部分跳跃的不连续位置。

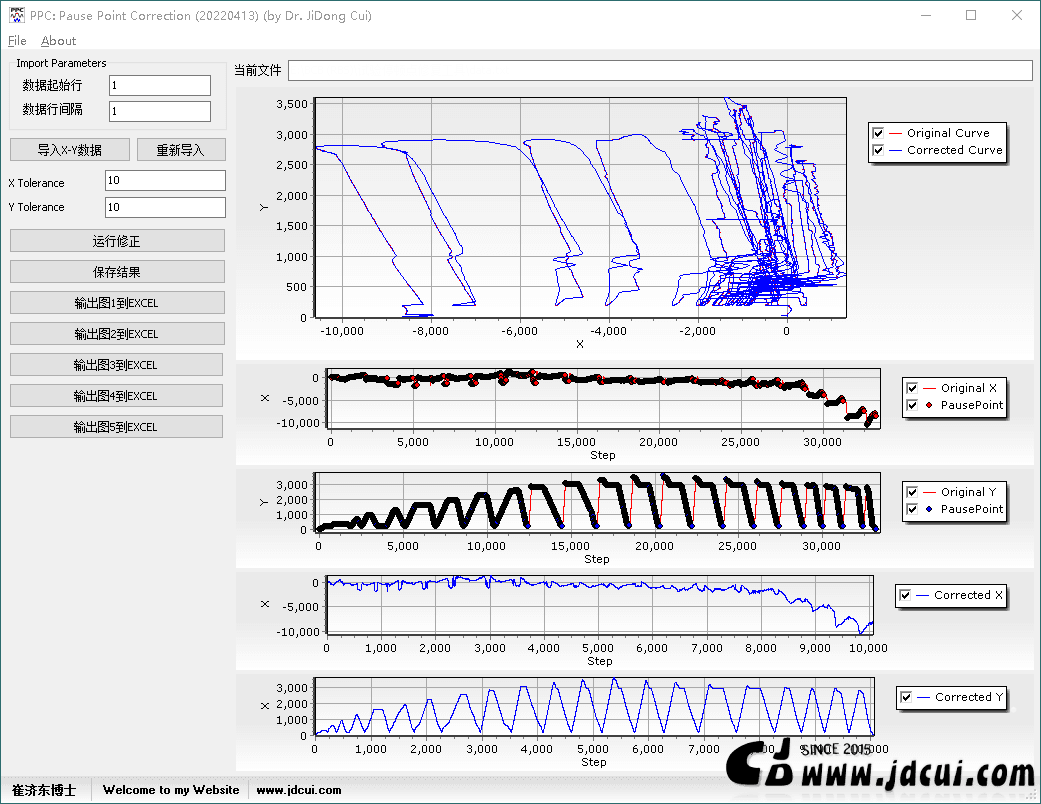

首先在数据平滑之前,先将原始试验数据导入PPC软件( [软件][试验] PPC: Pause Point Correction [试验曲线停顿点修正工具] )进行停顿点修正。因为试验过程中的停顿点和非停顿点可以认为是两类频率非常不同的数据,那么保留停顿点直接对原始数据进行平滑修正可能会影响平滑修正效果。

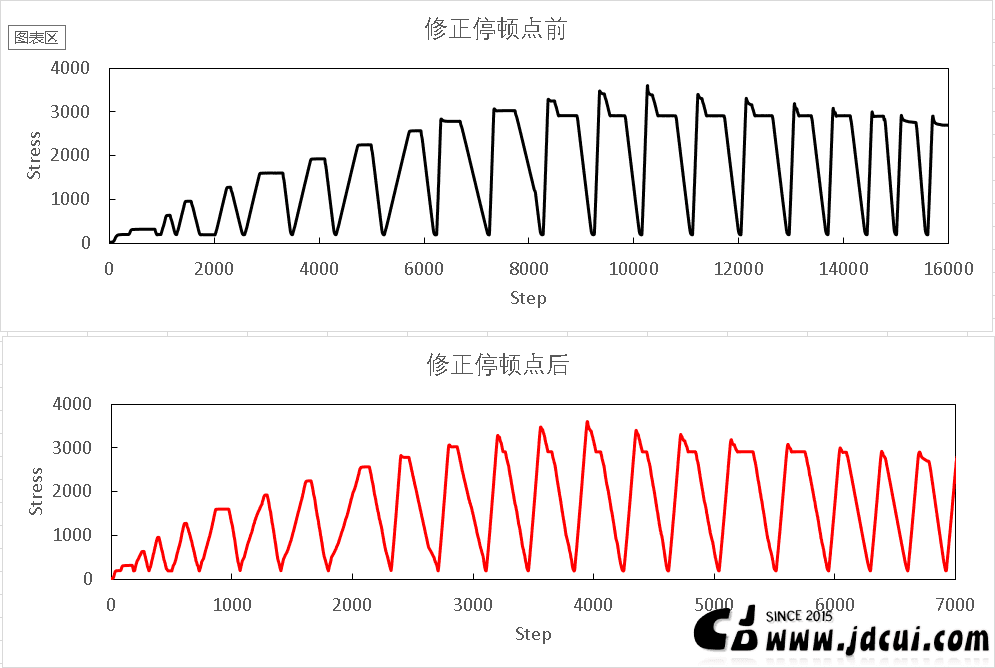

下图是停顿点修正前后的应力曲线,可以发现,试验曲线存在较多停顿点,而且基本都集中在峰值应力位置,这些停顿一般是试验过程中途暂停导致。

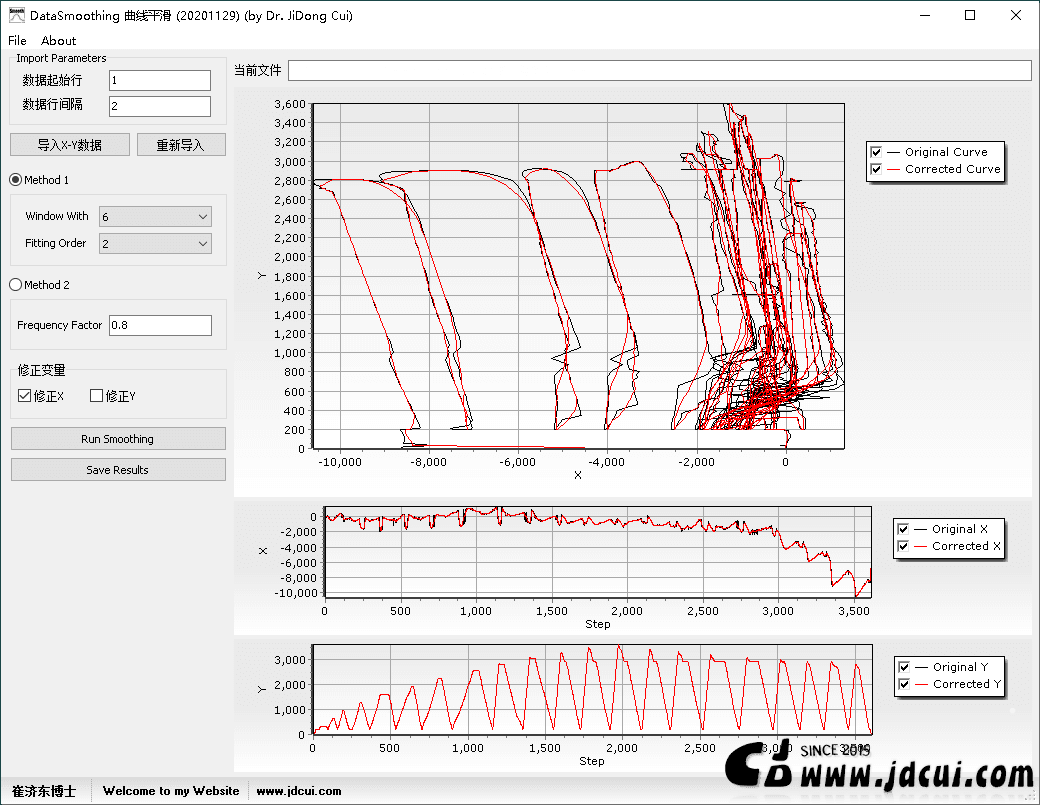

进一步将停顿点修正后的数据导入DataSmoothing ([工具][试验][编程] DataSmoothing: A Program for Data Smoothing [试验数据曲线平滑+降噪工具])进行平滑修正,如下图。

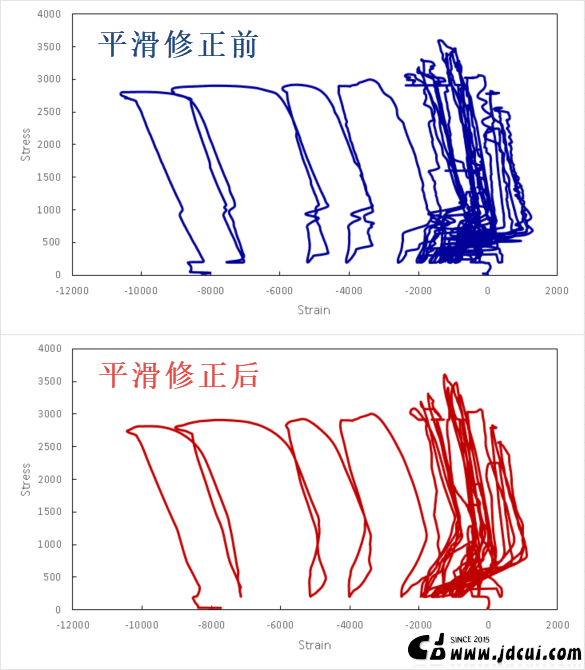

修正完毕后,导出修正前后的数据并绘图如下,可以发现,经过平滑修正后的应力-应变曲线趋势更加清晰。

  • 关于试验数据修正程序介绍 ( Program Introduction)

NoiseRemoval:http://www.jdcui.com/?p=15046 该程序主要作用是,修正试验数据中的噪声,适合那些许多波动试验数据曲线。

OutlierRemoval:http://www.jdcui.com/?p=14365 该程序主要作用是,剔除数据中的异常点,毛刺点,跳跃点。数据中的这些异常点及毛刺点通常是因为采集仪器信号不稳定引起的。

LoopModifier: http://www.jdcui.com/?p=12201  该程序主要用于根据试验的规律局部处理试验数据中的错误离散点。

SawtoothRemove: http://www.jdcui.com/?p=15493 该程序主要用于去除滞回曲线数据中的锯齿。

DataSmoothing: http://www.jdcui.com/?p=15650 该程序主要用于对试验曲线进行平滑修正。

PS:不同的试验数据问题需要用不同的方法进行修正,每个程序都有其特别的功能。
