[工具][试验][编程] DataSmoothing试验滞回曲线平滑修正——案例2

实干、实践、积累、思考、创新。


小伙伴试验数据出问题,找我们处理。

用小伙伴的试验数据做的 DataSmoothing ([工具][试验][编程] DataSmoothing: A Program for Data Smoothing [试验数据曲线平滑+降噪工具]) 试验滞回曲线平滑修正案例。

直接上图,看修正过程和结果。

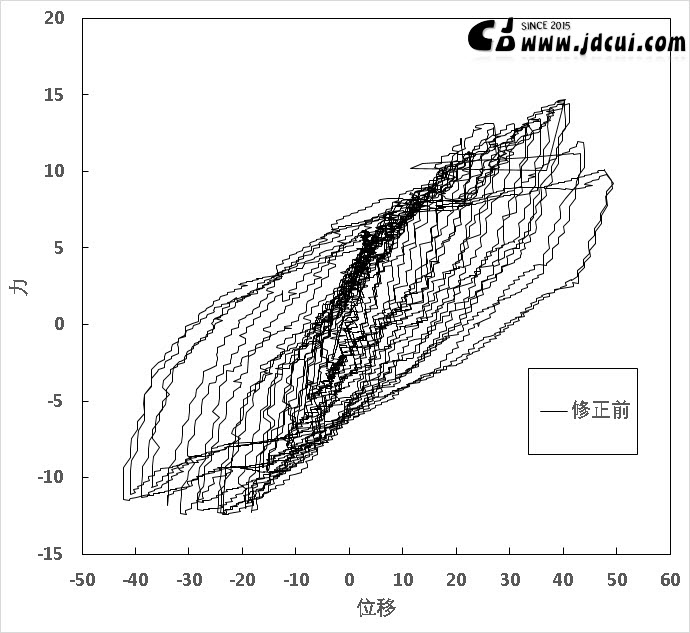

原始数据,存在锯齿:

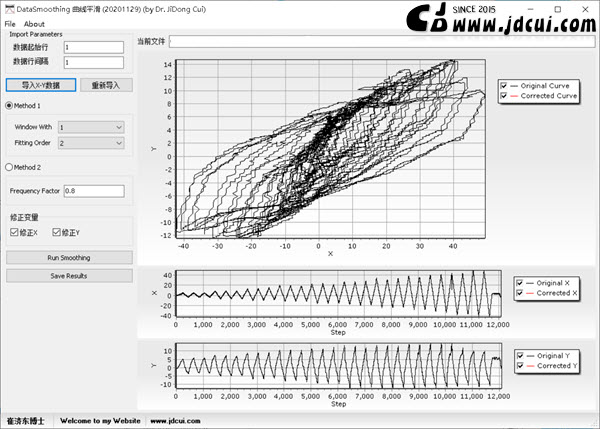

将数据导入DataSmoothing:

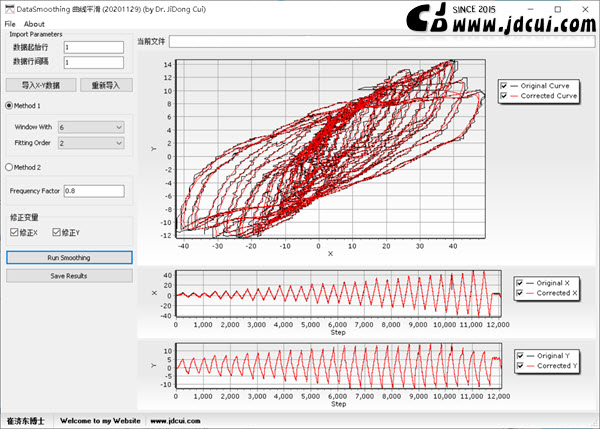

设置参数修正:

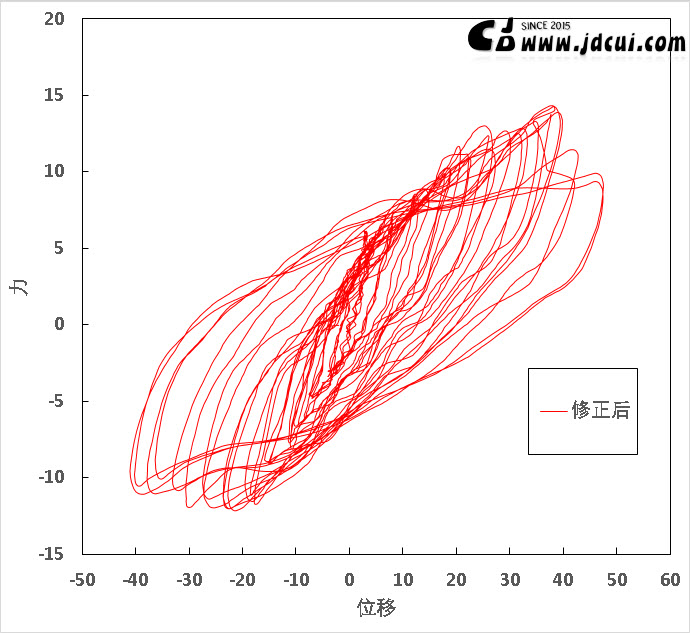

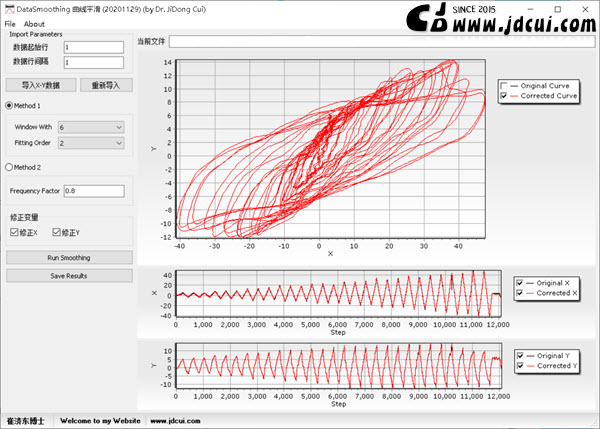

修正后滞回曲线

修正后位移历程,可以看到,原始数据是锯齿波动的:

将修正结果导出,并绘图,可见数据得到了修正:

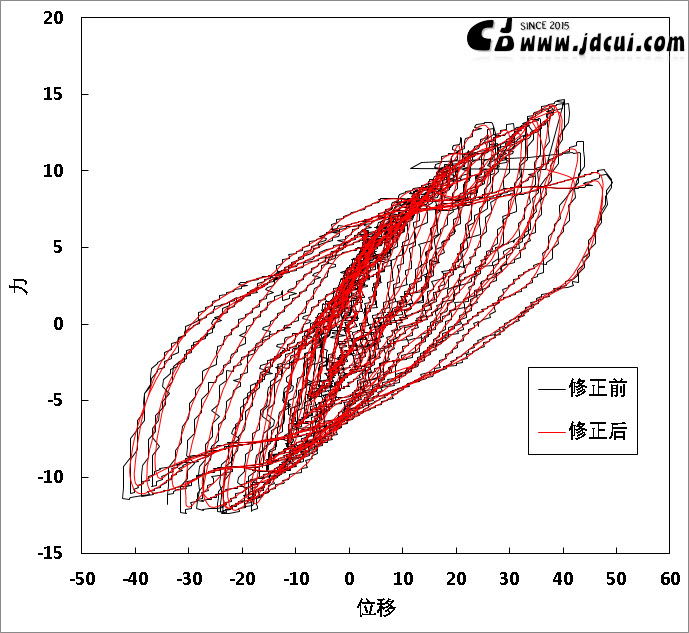

修正前后滞回曲线对比:

  • DataSmoothing  的软件案例 ( Application Examples)

[01]  [工具][试验][编程] DataSmoothing试验滞回曲线平滑修正——案例1

[02]  [工具][试验][编程] DataSmoothing试验滞回曲线平滑修正——案例2

[03]  [工具][试验][编程] DataSmoothing + OutlierRemoval 试验滞回曲线修正与平滑案例

[04]  [工具][试验][编程] DataSmoothing试验滞回曲线平滑修正——案例3

  • 另外网站还提供了其他几款用于修正试验数据的工具,感兴趣的小伙伴可以看看:

NoiseRemoval:http://www.jdcui.com/?p=15046 该程序主要作用是,修正试验数据中的噪声,适合那些许多波动试验数据曲线。

OutlierRemoval:http://www.jdcui.com/?p=14365 该程序主要作用是,剔除数据中的异常点,毛刺点,跳跃点。数据中的这些异常点及毛刺点通常是因为采集仪器信号不稳定引起的。

Loop Modifier: http://www.jdcui.com/?p=12201  该程序主要用于根据试验的规律局部处理试验数据中的错误离散点。

SawtoothRemove: http://www.jdcui.com/?p=15493 该程序主要用于去除滞回曲线数据中的锯齿。
