[软件][科研][更新][试验] 2019版 HLA: Hysteretic Loop Analysis Program [2019版 HLA: 滞回环分析软件]

坚持实干、坚持一线、坚持积累、坚持思考,坚持创新。


在多个网友的建议下,更新了这个 HLA: Hysteretic Loop Analysis Program [HLA: 滞回环分析软件],好吧,很忙,最近,真的挤时间搞。让我们看看到底更新了什么。

旧版软件可以在这里查看:[科研][Tool][软件][试验] HLA: Hysteretic Loop Analysis Program [HLA: 滞回环分析工具]

  • 程序图标 ( Program Icon )

  • 程序介绍 ( Program Introduction)

最初版本的 HLA [科研][Tool][软件][试验] HLA: Hysteretic Loop Analysis Program [HLA: 滞回环分析工具] 可以在这里查看。主要是针对做构件试验的研究生及科研人员做的,软件可以对对称的滞回曲线,不对称的滞回曲线进行分析,获得各圈滞回曲线的割线刚度、等效黏滞阻尼系数、耗能系数,等常用的做构件滞回性能评估的参数。程序非常方便做构件试验的同学使用,只要将试验的滞回曲线导入程序进行分析,并输出常用的分析参数,并做图。

2019 版的 HLA 主要增加了以下功能:

(1)EXCEL 图表输出,

用户导入数据,进行分析后可选择输出EXCEL图表,就是我们连EXCEL图都懒得做了,输出EXCEL后可以对格式稍微做些调整,即可直接用于论文;

(2)可将各圈滞回环曲线输出到文本,更加方便使用者。

  • 程序使用 ( Steps to use)

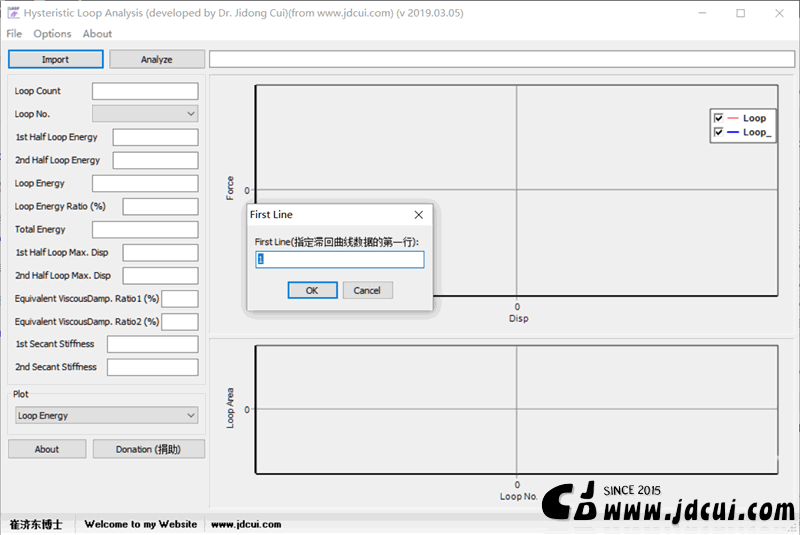

(1)导入滞回曲线(Import hysteretic loop.

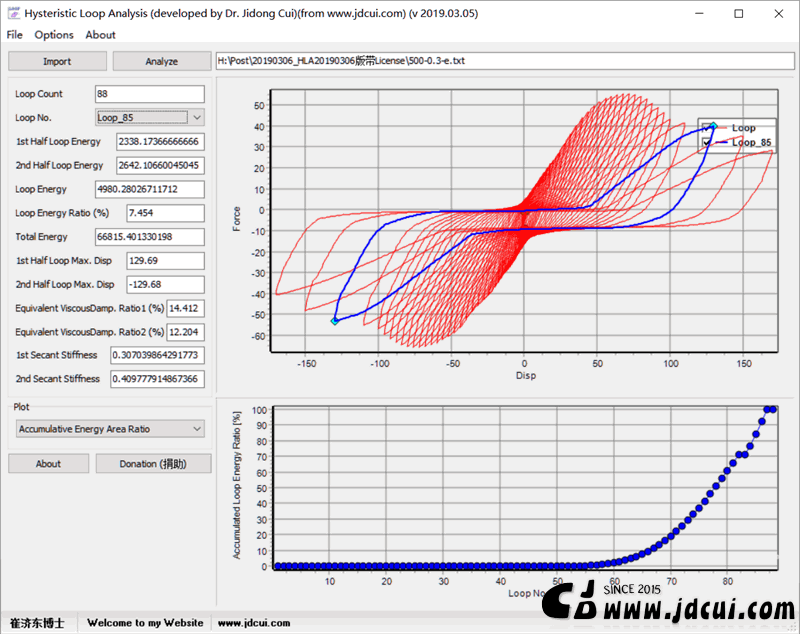

(2)计算滞回曲线的常用参数,包括:

a: 各个滞回环的面积,面积比,及总能量 ( Loop Energy , Loop Energy Ratio, Total Energy )

b: 割线刚度 (Secant Stiffness)

c: 等效黏滞阻尼系数 ( Equivalent Viscous Damping Ratio )

d: 能量耗散系数 ( Energy Dissipation Coeff )(v2019版加入)

e: 残余变形 ( Residual Disp)(v2019版加入)

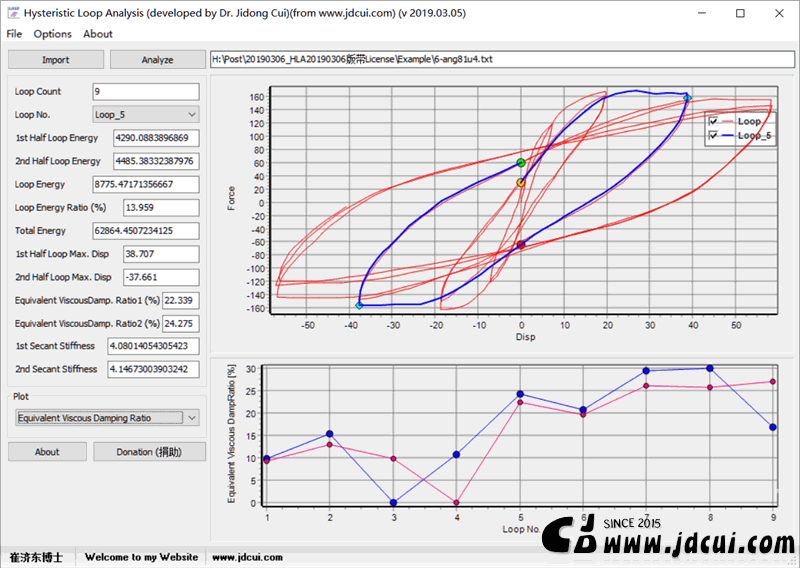

Press the Analyze button,and the hysteretic loop will be decomposed into separate loops, from which the hysteresis loop area, secant stiffness, equivalent viscous damping coefficient are obtained.

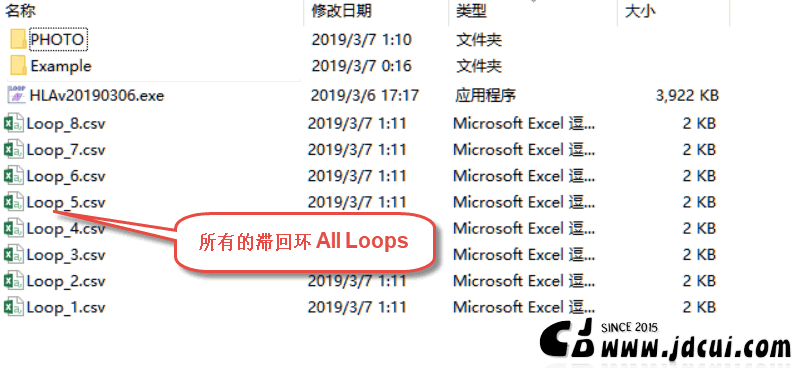

(3)可获得分解的滞回环。

Press the Analyze button,and the hysteretic loop will be decomposed into separate loops.

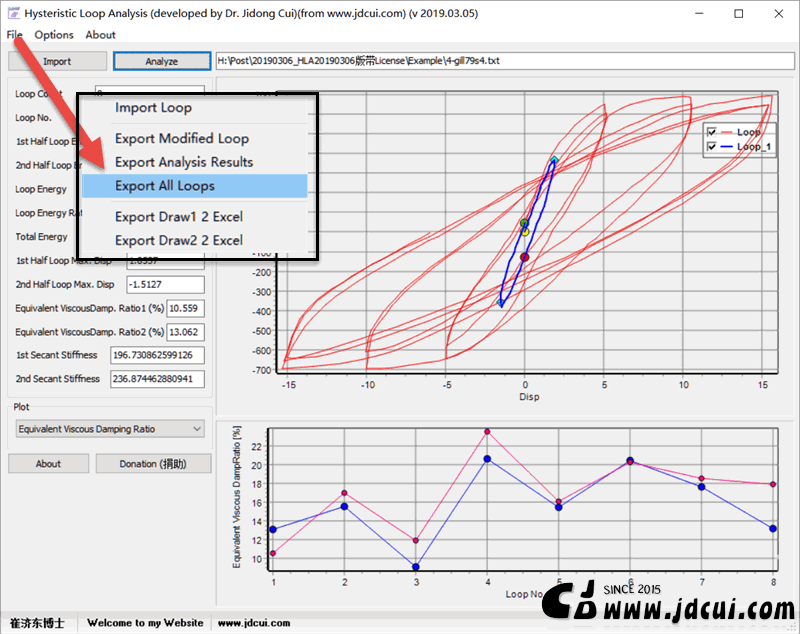

(4)将结果保存成文本(Export the analysis results in text file.

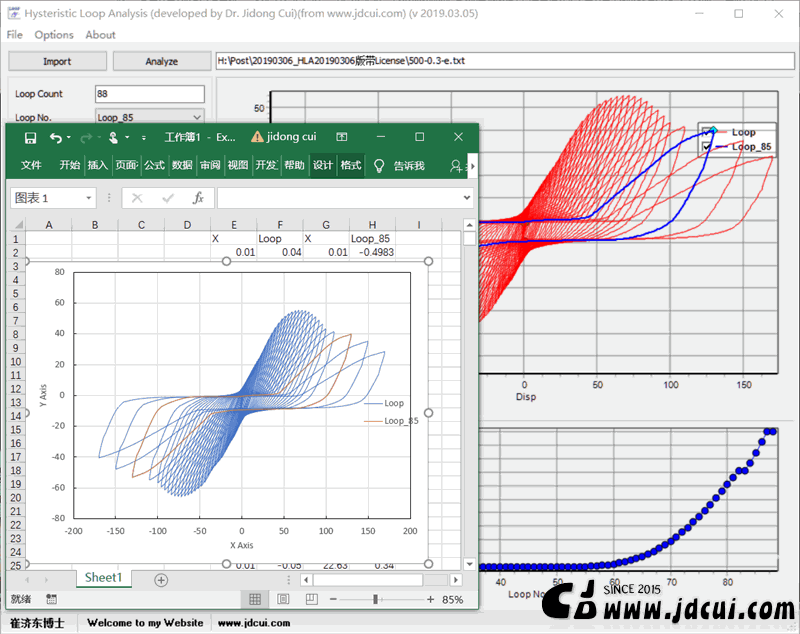

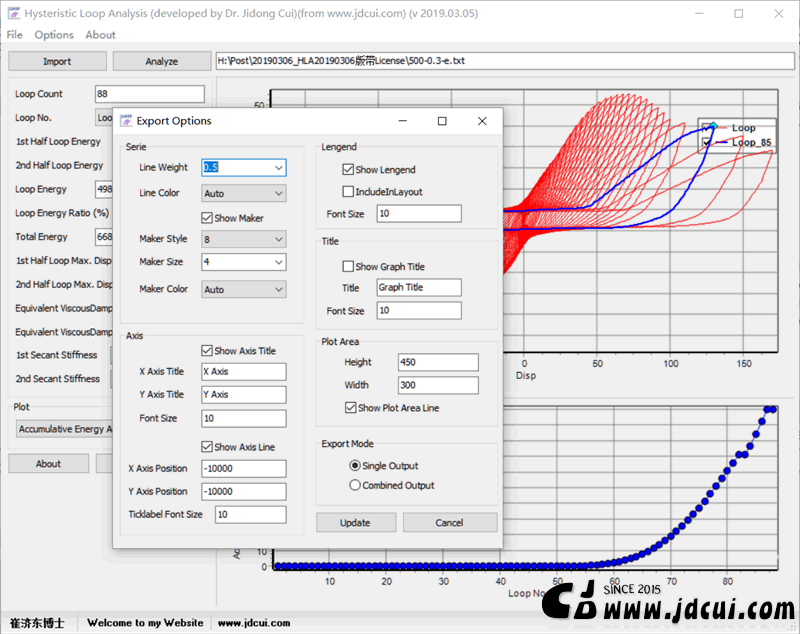

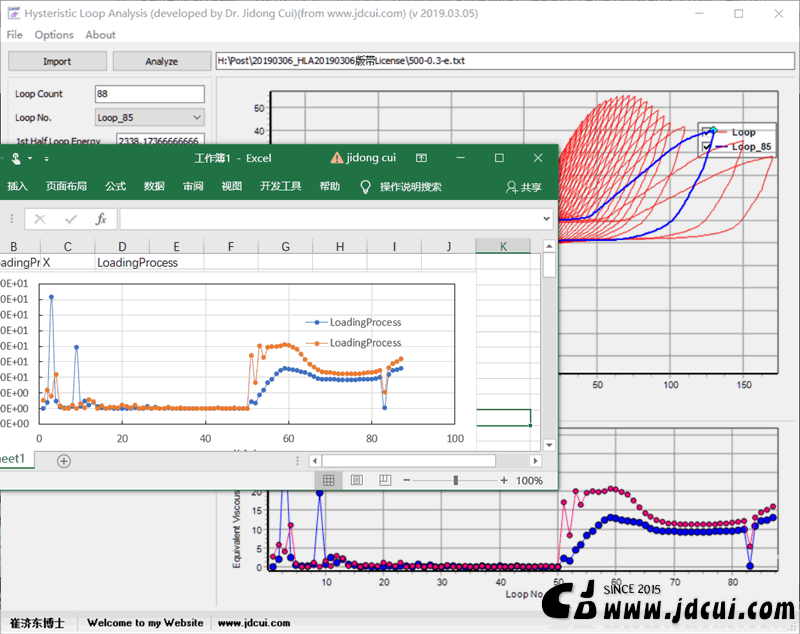

(5)将图形直接输出为Excel表(Export the plot to EXCEL.

  • 程序界面 ( Program Interface )



  • 程序下载 ( Program Download )

[Download All]:

HLAv20190306.rar

HLAv20190614.rar

HLAv20190710.rar

HLAv20191208.rar

[Download Help]

HLA简易使用手册_20190817.pdf

如果您需要这个软件,请在这给网站捐助:http://www.jdcui.com/?page_id=4813,捐助不能低于 200RMB,捐助后在评论区留下您的评论,软件会通过管理员QQ:3014479529给你发送,对软件有任何疑问也欢迎联系,敬请尊重劳动成果 !!!。)

  • 引用格式 ( Cite this work )

  研究者应像下面这样引用本文的研究工作:

崔济东, “HLA: 滞回环分析程序”, http://www.jdcui.com/?p=11828.

  Researchers should cite this work as follows:

Cui JiDong, “HLA: Hysteretic Loop Analysis Program”, http://www.jdcui.com/?p=11828.

  • 应用注意事项 ( FAQS )

[01] [HLA][FAQ] 滞回环分析程序 HLA 应用问题之 — Invalid Floating Point Operation [“Invalid Floating Point Operation”错误 ]

[02] [HLA][FAQ] 记录一个HLA滞回曲线分析软件出错的解决办法(Floating point division by zero) [“Floating point division by zero”错误]

[03] [科研][Tool][软件][试验] HLA: Hysteretic Loop Analysis Program [HLA: 滞回环分析软件-应用案例](科研也可以很方便!很有趣)

[04] [软件][科研][更新][试验] 2019版 HLA: Hysteretic Loop Analysis Program [2019版 HLA: 滞回环分析软件]

[05] [HLA][FAQ] HLA滞回环分析软件提示“被呼叫方拒绝接收呼叫” [”被呼叫方拒绝接收呼叫”错误]

[06] [BBCA][HLA][帮助][FAQ] 输出EXCEL提示”OLE error 800A03EC”错误的解决办法 [”OLE error 800A03EC”错误]

[07] [试验][软件使用] 等效屈服点和延性计算程序 YPD 出现 “Invalid Floating Point Operation” 的处理办法 [“Invalid Floating Point Operation”错误 ]

[08] [科研][试验] 滞回环分析软件 HLA 简易使用手册 [使用手册]

  • 相关研究 ( Related Topics)

[01] [Tool][科研][试验] LoopArea: Hysteristic Loop Area Calculator [滞回环面积求解器]

[02] [科研][软件]HLAV: Hysteresis Loop Animation Viewer [滞回环动画演示软件]

[03] [科研][工具][软件] BBCA: 滞回环骨架曲线提取工具 [Extract Backbone Curve from Hysteretic Loop]

[04] [软件][科研][更新][试验] 2019版 YPD: Yield Point and Ductility [2019版 YPD: 等效屈服点和延性分析程序]

[05] [试验][软件使用] 等效屈服点和延性计算程序 YPD 出现 “Invalid Floating Point Operation” 的处理办法

[06] [科研][软件] SBDecomp:滞回曲线的SB分解工具 (A Tool for Decomposing Hysteretic Loop into Skeleton Part and Bauschinger Part)

14 2

  • 微信公众号 ( Wechat Subscription)

WeChat_QRCode

欢迎关注 “结构之旅” 微信公众号
