[软件][地震波][抗震] GMS_DESIGN: Ground Motion Selection Program for Practicing Engineers [基于目标谱匹配法地震波选波工具 工程师版]

实干、实践、积累、思考、创新。

---

• 程序图标 ( Program Icon )

• 程序介绍 ( Program Introduction)

GMS_DESIGN是从最初的GMS选波系统（ [地震波][软件]GMS: Ground Motion Selection System [强震记录选取系统] ）精简后的一个更加简便的且符合工程师习惯的基于目标谱匹配法的天然地震波选波工具，主要功能包括：

（1）软件自建波库选波，含Peer 3000多组3向地震波。

（2）支持多个指定的阻尼比（3% 5% 7%）

（3）支持自定义需要匹配的目标反应谱

（4）软件选波满足抗震规范要求，可指定匹配的目标峰值加速度PGA。

（5）软件提供两种目标谱匹配方案：离散周期点匹配法及周期范围匹配法。

两种算法均可自定义多种具体参数，比如 离散周期的数量，特定周期点的误差百分比限值，特定周期点的误差权重等，以实现更加灵活更加通用的自定义选波功能。

实践结果表明，离散周期点匹配法侧重于控制具体周期点的反应谱误差，周期范围匹配法则侧重于控制指定周期范围内地震波反应谱与目标谱形状的吻合程度。

采用软件提供的算法，可以实现，各种形状反应谱地震波检索，也能非常简便实现常说的双频段选波、多频段选波等。

（5）软件提供了一些便捷的GUI操作，如：可多次初选地震波，把初选地震波添加到选中，然后对勾选的地震波进行平均谱计算及指定周期点谱误差计算等。

（6）软件可输出所选的三向地震波加速度时程、地震波的反应谱及目标谱、周期点的误差结果及地震波的地震事件信息、发震时间、NGA编号、震级、站台信息、场地剪切波速Vs30等。

软件可满足隔震结构、钢结构、IDA分析选波、双频段选波等科研与工程需求。

20241223 软件又更新了以下功能：

1）增加场地剪切波速Vs30作为地震动过滤参数进行选波，可以实现不同场地类型选波。

2）反应谱窗口支持3向波的反应谱同时显示，可同时检查3向波反应谱形状。

3）放开规范反应谱参数自定义

4）其他一些易用性修正。

• 程序使用步骤 ( How to use)

GMS_DESIGN选波只需要简洁的4步，使用步骤：

（1）定义目标反应谱

（2）定义反应谱匹配参数，支持设置场地剪切波速Vs30范围限制。

（3）检索地震波

（4）保存选波结果

• 相关案例( Related Examples)

[01] [软件][地震工程] GMS_DESIGN选波软件——多频段选波案例 (Selection of earthquake ground motion using GMS_DESIGN)

[02] [软件][地震工程] GMS_DESIGN选波软件 —— 实际工程选波案例及不同选波方法对比

[03] [软件][地震工程] GMS_DESIGN选波软件 更新 2024Update2

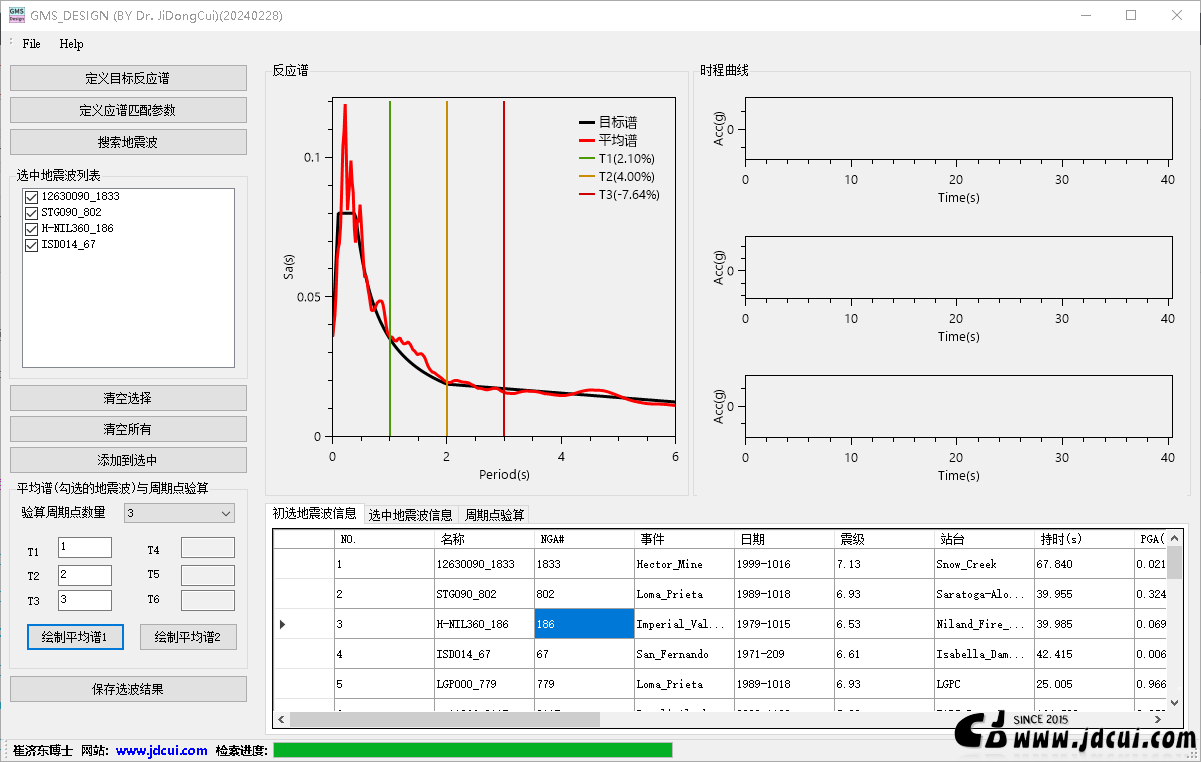

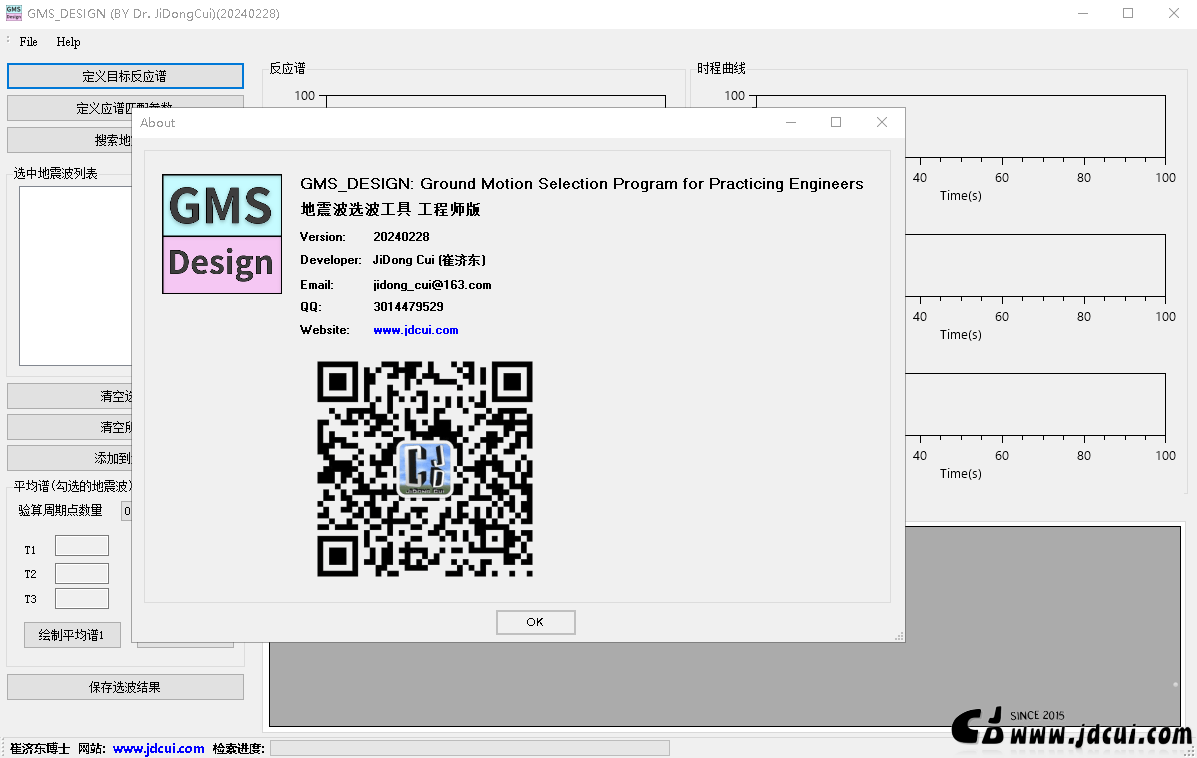

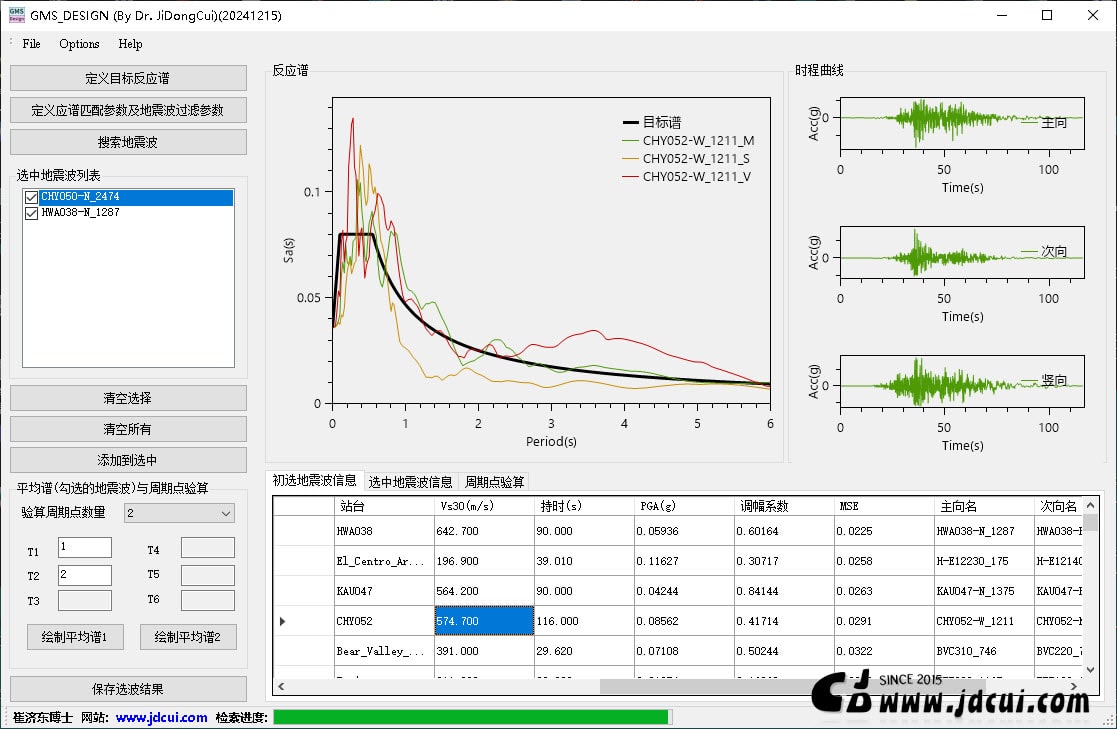

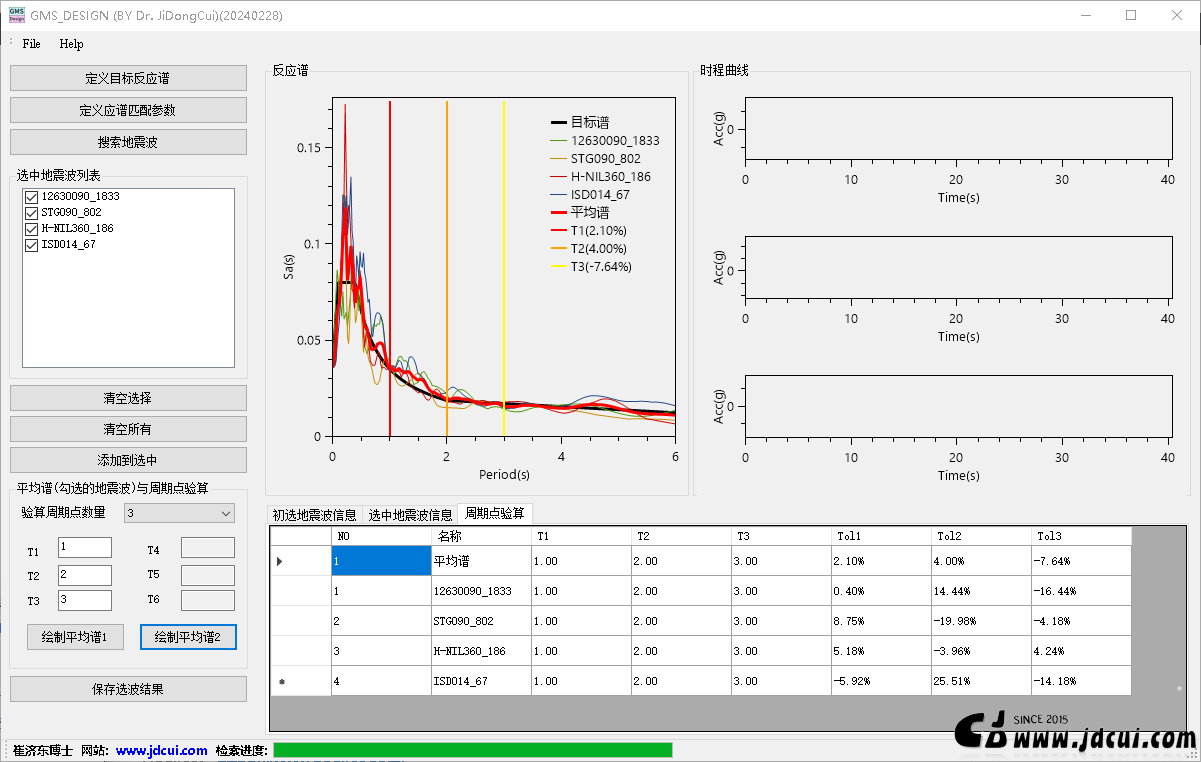

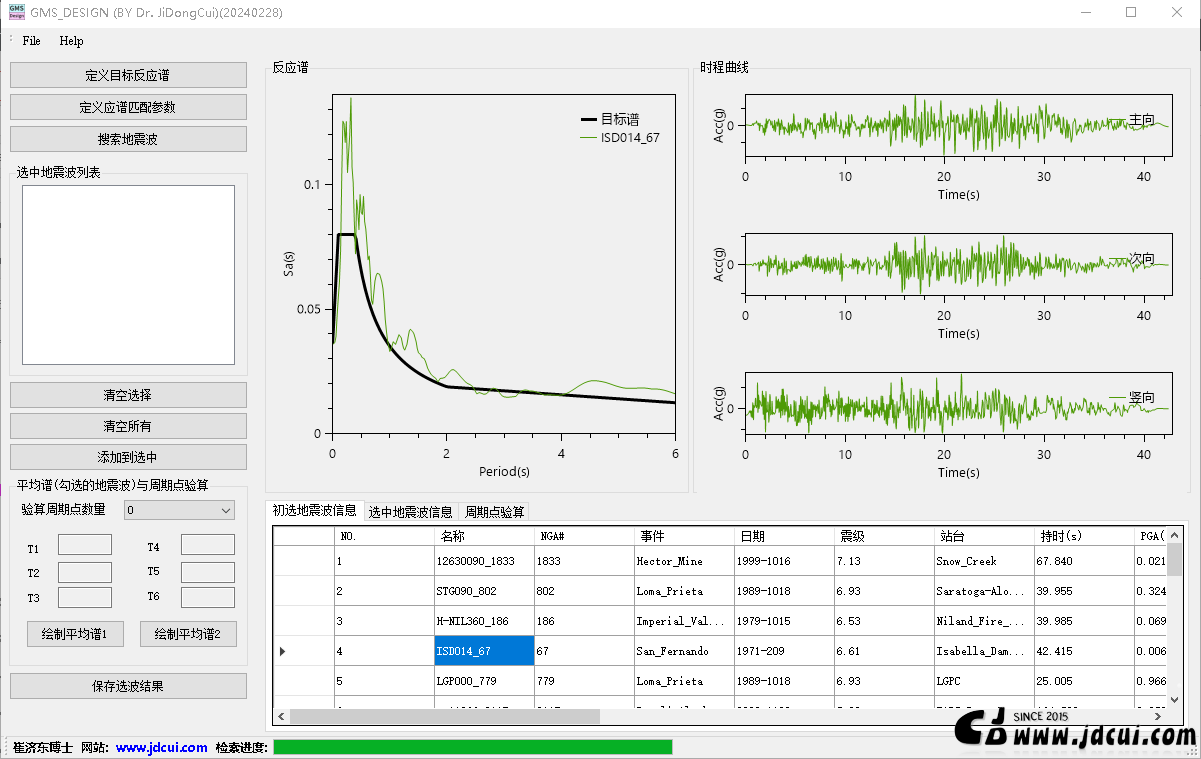

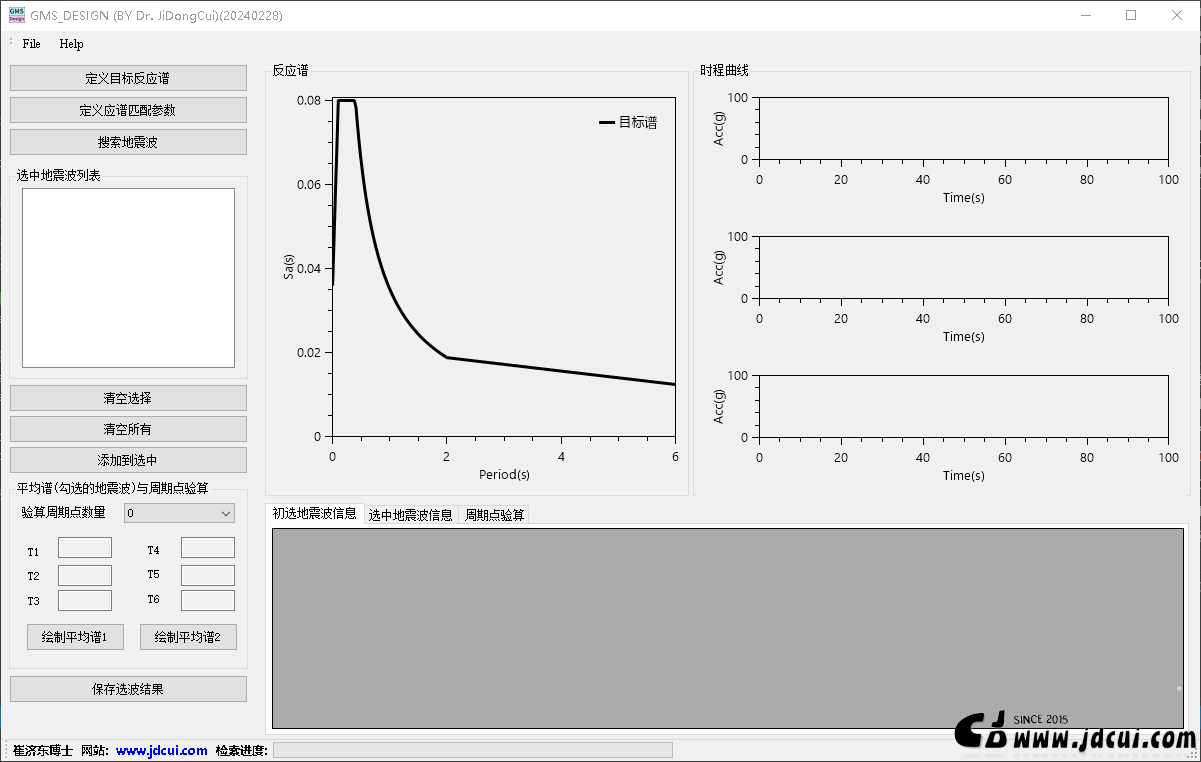

• 程序界面( Program screenshots)

• 如何获得软件 (  How to get this program )

(  非免费工具，如对软件感兴趣，可咨询客服号QQ：3014479529。)
