[地震工程][科研][软件] IRSA 2020: Inelastic Response Spectra Analysis Program (弹塑性反应谱及单自由度非线性地震分析工具)

软件已更新,新版请移步:[软件][地震工程][科研][更新] IRSA 2022: Inelastic Response Spectra Analysis Program (弹塑性反应谱及单自由度非线性地震分析工具)

实干、实践、积累、思考、创新。


小伙伴让做的一个小工具,主要用于进行地震波弹塑性反应谱的计算及单自由度非线性分析计算。

  • 程序图标 ( Program Icon )

  • 程序介绍 ( Program Introduction)

IRAS:Inelastic Response Spectra Analysis Program (弹塑性反应谱及单自由度非线性地震分析工具)。

具体包含以下功能:

(1)地震波基线修正(Baseline correction)

(2)地震波积分 ( Integration)

(2)等延性反应谱的计算(Constant Ductility Response Spectra Analysis)

(3)延性需求反应谱(等屈服强度系数反应谱)的计算(Ductility Demand Response Spectra Analysis)

(4)单自由度线性及非线性时程分析( Time History Analysis Linear and Nonlinear SDOF System )

(5)丰富的结果输出。每一类分析均可以输出丰富的结果。

两类非弹性反应谱均可以输出以下参数 (Ouput Parameters for Response Spectra)

即IRSA软件可获得以下各种响应的弹塑性反应谱。

  1. 位移 Displacement
  2. 速度 Velocity
  3. 加速度 Acceleration
  4. 绝对加速度 Absolute Acceleration
  5. 拟速度 Pseudo-Velocity
  6. 拟加速度 Pseudo-Acceleration
  7. 位移延性 Displacement Ductility
  8. 屈服强度系数,Yield Strength Coefficient, cy
  9. 塑性耗能,Plastic Energy, Ep
  10. 塑性耗能等效速度,Plastic Energy Equivalent Velocity,vp

最近更新了软件,新版增加了以下能量的输出,可以用于能量谱分析了。

  1. 地震输入能量,Input Energy, Ep
  2. 地震输入能量等效速度,Input Energy Equivalent Velocity,vp

单自由度时程分析可输出以下参数 (Ouput Parameters for Time History Analysis of Linear and Nonlinear SDOF System)

  1. 位移 Displacement [cm]
  2. 速度 Velocity [cm/sec]
  3. 加速度 Acceleration [g]
  4. 绝对加速度 Absolute Acceleration [g]
  5. 动能 EK, Dynamic Energy
  6. 阻尼耗能 ED, Damping Energy
  7. 弹性应变能 ES, Elastic Strain Energy
  8. 总应变能 ER, Total Strain Energy
  9. 塑性耗能 Ep, Plastic Energy
  10. 塑性耗能等效速度 Vp, Plastic Energy Equivalent Velocity [cm/sec]

(6)结果输出文本文件及输出EXCEL图标文件

  • 程序界面 ( Program Interface )

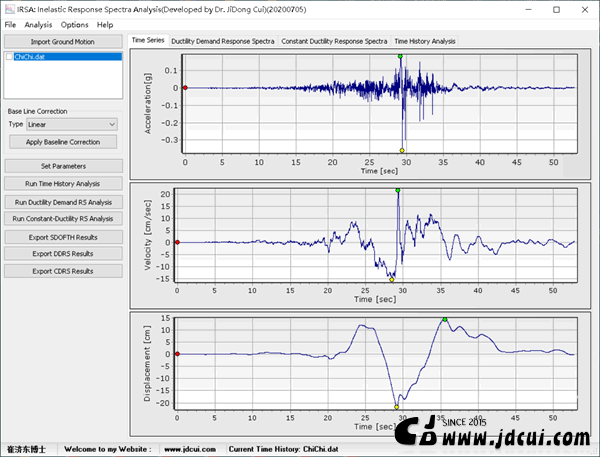

地震波导入 Import Ground Motion Accelaration

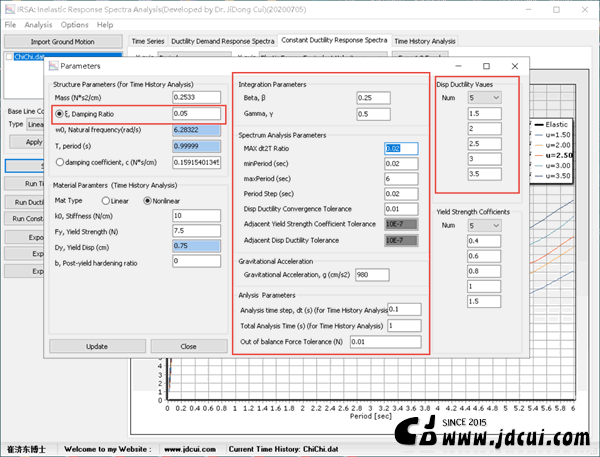

设置参数 Set Parameters

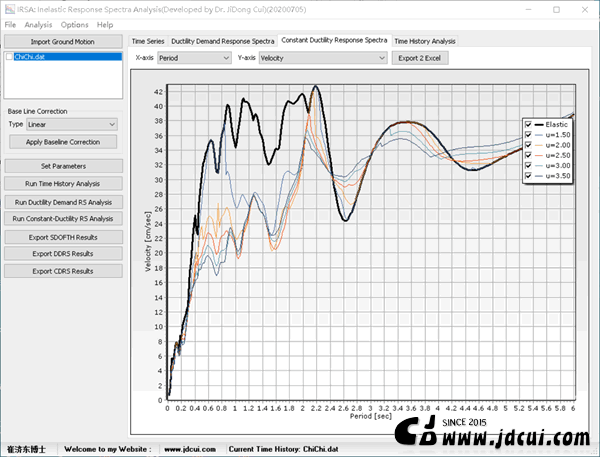

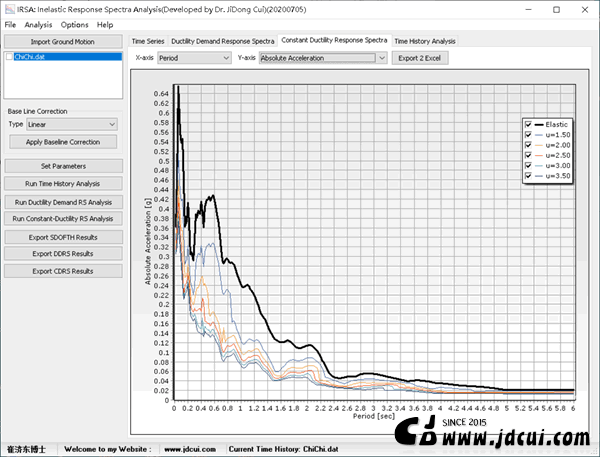

等延性反应谱的计算(Constant Ductility Response Spectra Analysis)

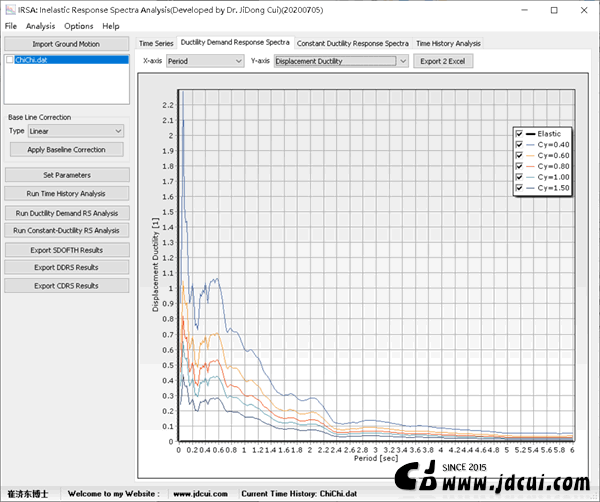

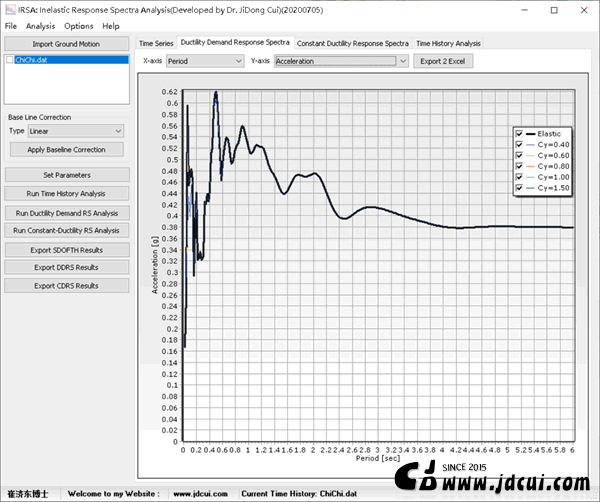

延性需求反应谱计算或者说等屈服强度系数反应谱(Ductility Demand Response Spectra Analysis)

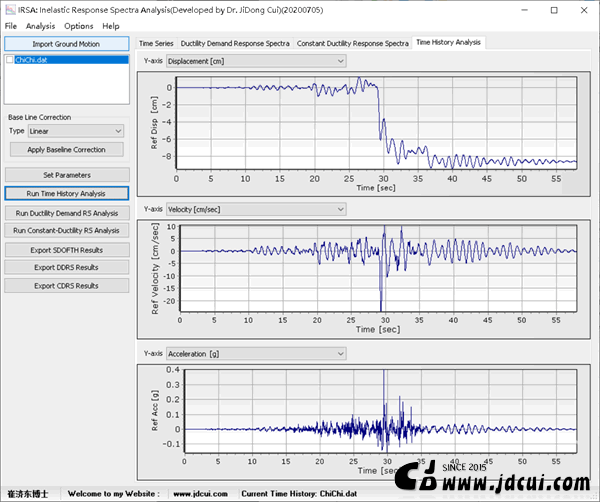

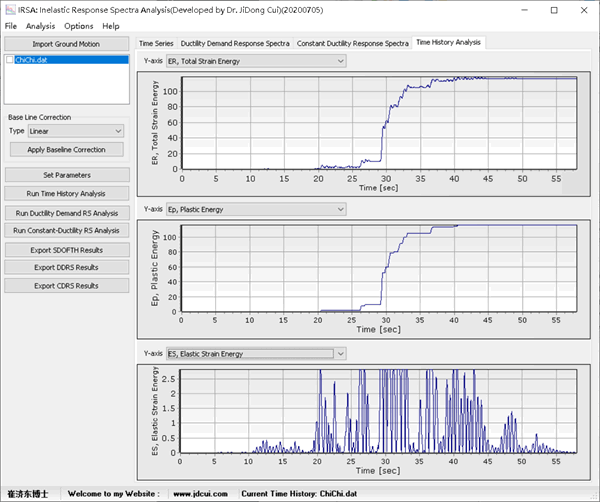

单自由度线性及非线性时程分析( Time History Analysis Linear and Nonlinear SDOF System )

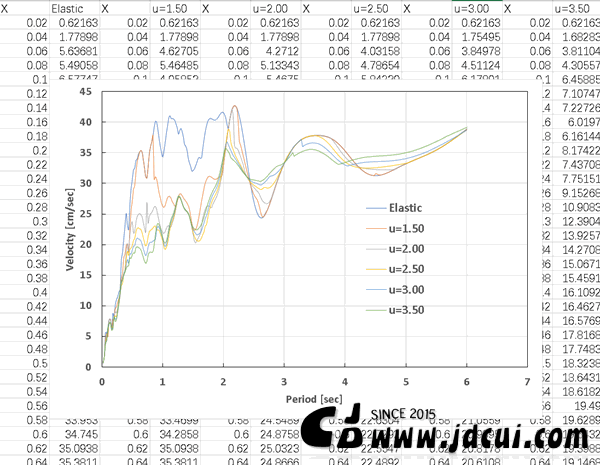

结果输出文本文件及输出EXCEL图标文件

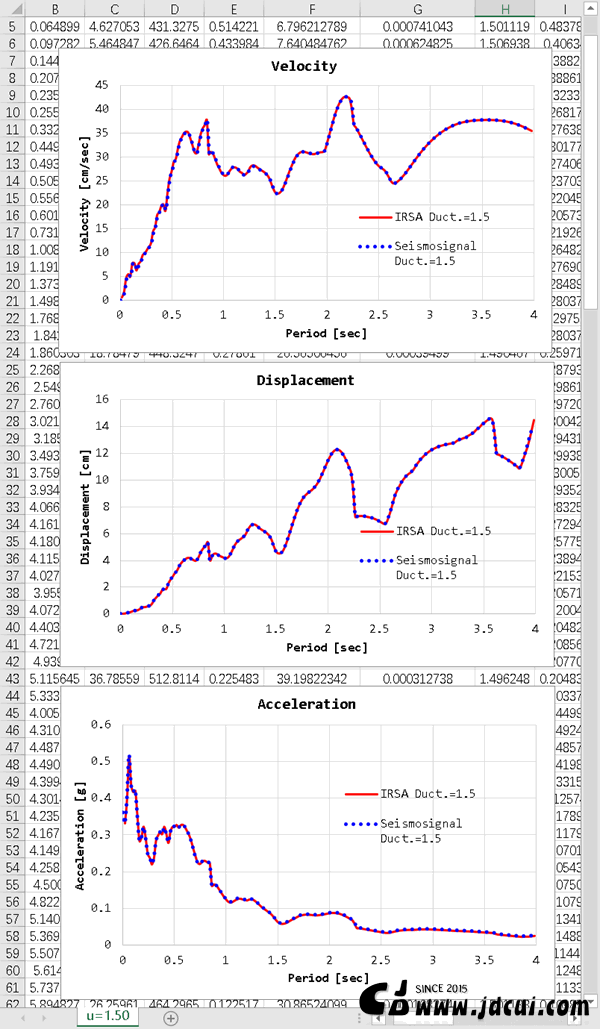

与Seismosignal的计算结果对比(IRSA vs. Seismosignal)



  • 下载 (  Download )

如果您需要使用这个软件,请在这给网站捐助:http://www.jdcui.com/?page_id=4813,捐助不少于【380RMB】,捐助后在评论区留下您的评论,软件将通过网站管理员QQ:3014479529给您发送,敬请尊重劳动成果 !!!)
