[选波][地震波] 记录一个实际工程有趣的选波问题

坚持实干、坚持一线、坚持积累、坚持思考,坚持创新。

一个实际工程的选波。工程的前三阶周期分别为:7.2s(Y向),6.2s(X向),3.2s(扭转)。采用 www.jdcui.com  GMS (http://www.jdcui.com/?page_id=6118)选波系统进行选波,并结合Ground Motion Converter(http://www.jdcui.com/?p=4604将地震波转换到其他软件进行补充计算,如下图所示。

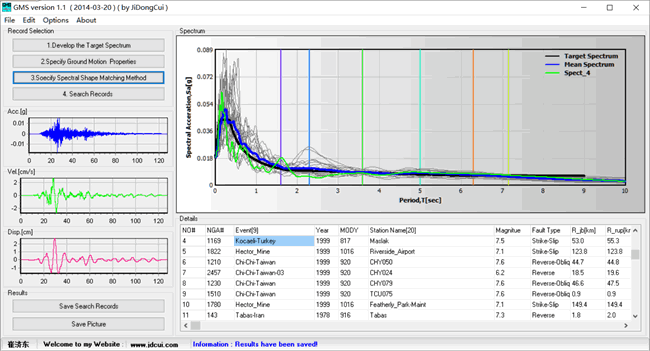

(1) GMS 选波系统

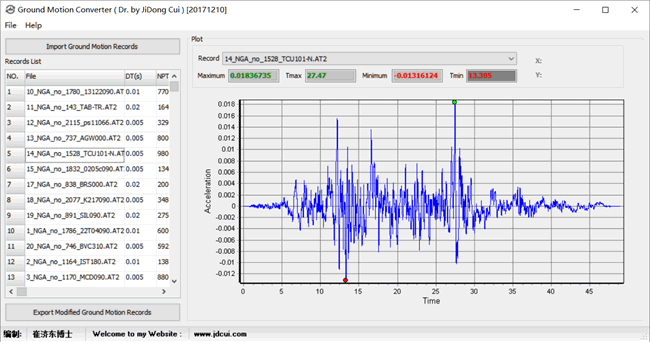

(2) Ground Motion Converter 地震波各种转换系统

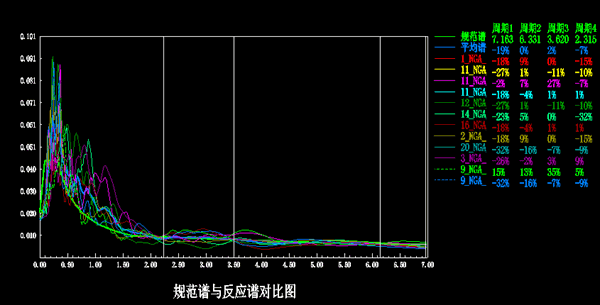

最终选波结果如图:

整个过程,具体十分有意思的一些思考是:

(1)长周期后,实际大部分地震波的反应谱都是随着周期往下降的。

(2)结构前两个周期不一样,结果刚好贴在 6s及6s以后

(3)经过采用反应谱进行小震结构设计的时候,6s以后的反应谱是拉平的。相当于人为给了一个安全度。此外,规范设计反应谱制定的时候长周期部分进行了人为抬高,实际上也是安全度。

(4)个人认为,这个结构选波应该尽量控6s的点的谱,7s点的谱应取下限,免得选波对结构进行过多的二次加强。

(5)毕竟还有大震弹塑性补充验算呢。

(6)长周期结构,且周期太分散,这种结构的波十分 “难” 选,当然有GMS (http://www.jdcui.com/?page_id=6118),也不难,应该选合理的。
