ETABS 2015人工波功能初步测试(一)

最近装了个ETABS 2015,新版的ETABS已经变得十分强大了(PS.其实也不新了,目前最新是2017,鉴于我电脑一直装的是 ETABS V9,哈哈 🙂 )。

试试ETABS 2015的人工波功能,ETABS2015增加了根据参考地震波(Reference Acceleration Time History) 生成与指定反应谱匹配(Matched to Response Spectrum)的时程波的功能呢。以下测试一个简单例子。

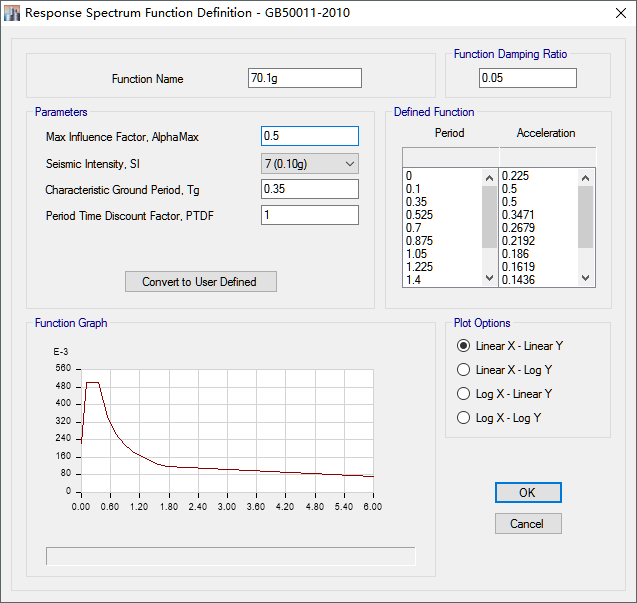

  • 首先在Functions菜单中定义目标反应谱

  • 接着在 Time History 菜单中选择函数类型为 Matched to Response Spectrum,弹出时程匹配参数定义框。

  • ETABS一共提供了两种与反应谱匹配的方法

频域匹配(Spectral Matching in Frequency Domain时域匹配(Spectral Matching in Time Domain,分别按这两种方法,取用默认参数,获得与反应谱匹配的地震波效果如下图所示。

Frequency [频域匹配法]

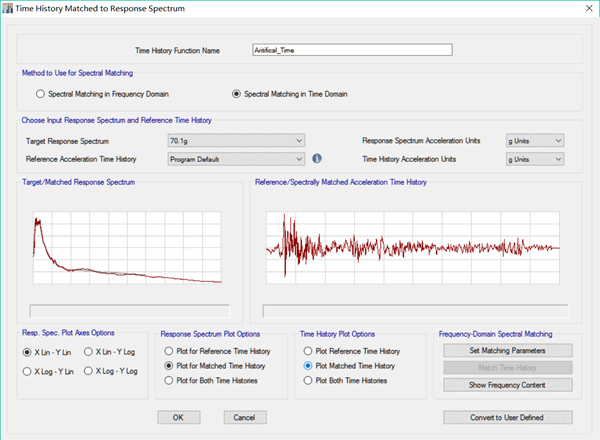

Time [时域匹配法]

总体上,频域匹配(Spectral Matching in Frequency Domain时域匹配(Spectral Matching in Time Domain两种方法均能够获得与指定反应谱比较匹配的时程波。频域匹配(Spectral Matching in Frequency Domain)方法效率较高,但获得的地震波的反应谱与目标反应谱在短周期吻合效果不是特别好,时域匹配(Spectral Matching in Time Domain计算量稍微大,获得的地震波的反应谱与目标反应谱在全周期范围内吻合效果均比较好。

  • 小结

ETABS的人工波功能还是很方便的,如果手头上没有专门的生成人工波的工具,可以利用ETABS作为替代 😎 😎 😎 ,后续有时间再研究一下具体的算法吧。 🙂   🙂   🙂
