[研究][软件] BWTest: Bouc-Wen模型参数测试分析 [Bouc-Wen Hysteretic Model Parameters Analysis]

实干、实践、积累、思考、创新。


  • 程序图标 ( Program Icon )

  • 程序介绍 ( Program Introduction)

BWTest: Bouc-Wen模型参数测试分析,程序用来测试经典的Bouc-Wen滞回模型的参数。可以用来拟合我们的试验数据,比如一些隔震支座等等。

这里先简单介绍一下经典Bouc-Wen模型,经典Bouc-Wen滞回模型是一个光滑的滞回恢复力模型,其模型表达式为:

\[\left\{ \begin{array}{l}
F\left( t \right){\rm{ = }}a\frac{{{F_y}}}{{{u_y}}}u\left( t \right) + \left( {1 – a} \right){F_y}z\left( t \right)\\
\dot z\left( t \right) = \frac{{A – {{\left| {z\left( t \right)} \right|}^n}\left( {\gamma + {\mathop{\rm sgn}} \left( {\dot u\left( t \right) \cdot z\left( t \right)} \right) \cdot \beta } \right)}}{{{u_y}}}\dot u\left( t \right)
\end{array} \right.\]

式中:

\(F\left( t \right)\)为恢复力,restoring force,为时间的函数;

\(u\left( t \right)\)为位移,displacement,为时间的函数;

\(z\left( t \right)\)为内部迟滞变量,a dimensionless hysteretic parameter;

\({{F_y}}\)为屈服力, yield force;

\({{u_y}}\)为屈服位移, yield displacement;

\({\rm{a}}\)为屈服后刚度与初始弹性刚度的比值,the ratio of post-yield to pre-yield (elastic) stiffness,且有\(0 \le a \le 1\);

\(A\)、\(\gamma \)、\(\beta \)、\(n\)均是无量纲的变量,控制着滞回模型的行为;

\({\mathop{\rm sgn}} \left( \cdot \right)\)为符号函数。

若引入刚度\(k = \frac{{{F_y}}}{{{u_y}}}\),则模型的表达式可进一步简化表示为:

\[\left\{ \begin{array}{l}
F\left( t \right){\rm{ = }}aku\left( t \right) + \left( {1 – a} \right)kz\left( t \right){u_y}\\
\dot z\left( t \right) = \frac{{A – {{\left| {z\left( t \right)} \right|}^n}\left( {\gamma + {\mathop{\rm sgn}} \left( {\dot u\left( t \right) \cdot z\left( t \right)} \right) \cdot \beta } \right)}}{{{u_y}}}\dot u\left( t \right)
\end{array} \right.\]

也可以进一步把屈服位移\({{u_y}}\)消掉,进一步简化为

\[\left\{ \begin{array}{l}
F\left( t \right){\rm{ = }}aku\left( t \right) + \left( {1 – a} \right)kz\left( t \right)\\
\dot z\left( t \right) = \left[ {A – {{\left| {z\left( t \right)} \right|}^n}\left( {\gamma + {\mathop{\rm sgn}} \left( {\dot u\left( t \right) \cdot z\left( t \right)} \right) \cdot \beta } \right)} \right]\dot u\left( t \right)
\end{array} \right.\]

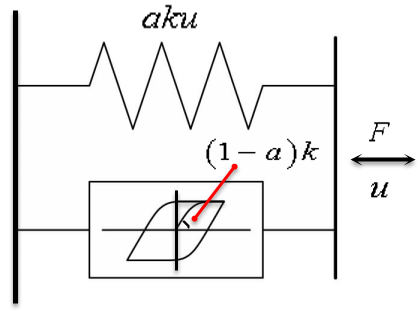

从上述恢复力公式可知,Bouc-Wen模型的恢复力可以分为两部分,第一部分为弹性恢复力,\({F^{{\rm{e}}lastic}}\left( t \right){\rm{ = }}aku\left( t \right)\),第二部分为滞回恢复力\({F^{{\rm{hy}}steretic}}\left( t \right){\rm{ = }}\left( {1 – a} \right)kz\left( t \right)\),Bouc-Wen模型可理解为上述两个弹簧的并联,如下图所示。

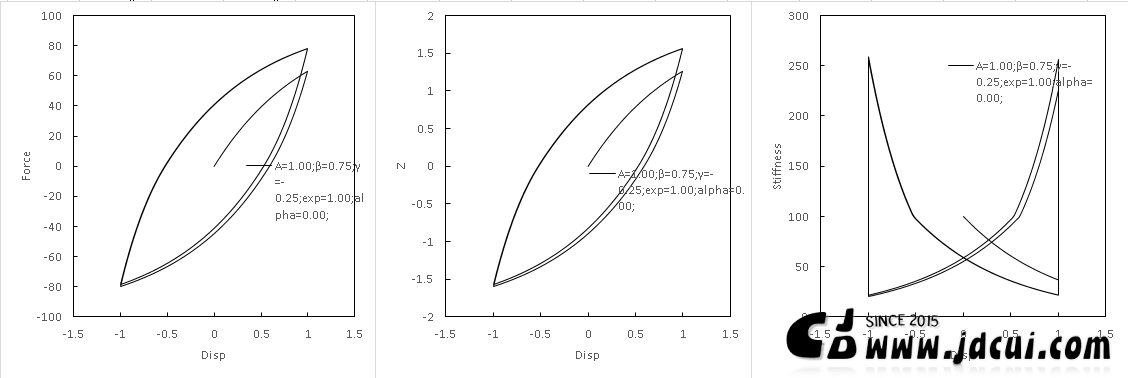

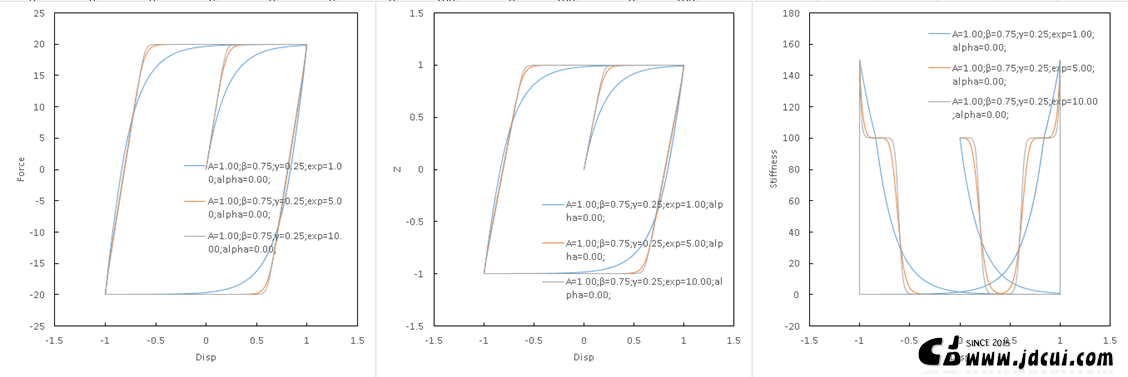

BWTest的功能是,可提供用户导入位移历程,指定\(A\)、\(\gamma \)、\(\beta \)、\(n\)、\(k\)、\(a\)、\({{F_y}}\),获得相应的力-位移滞回曲线、内部变量Z-位移滞回曲线及刚度k-位移滞回曲线,可用于分析不同参数对Bouc-Wen模型的影响。

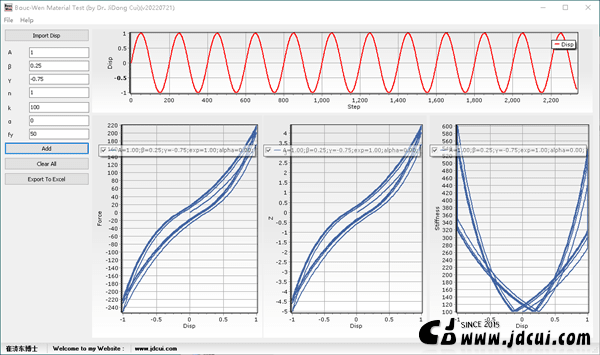

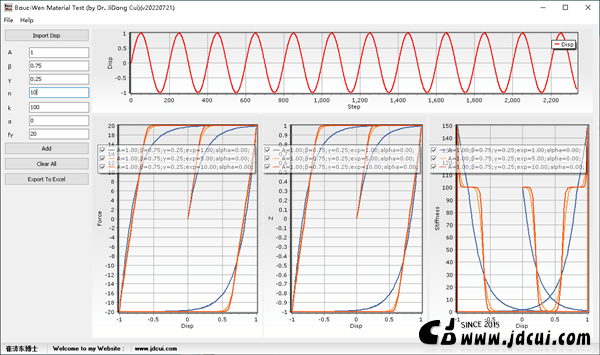

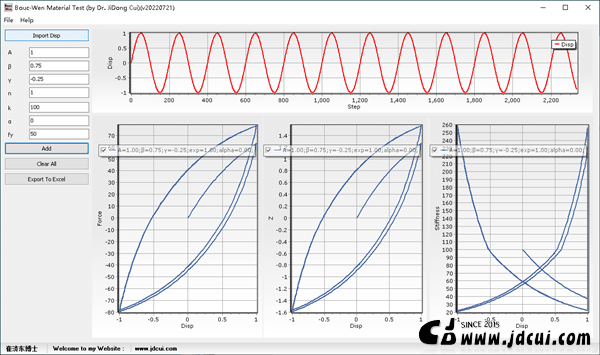

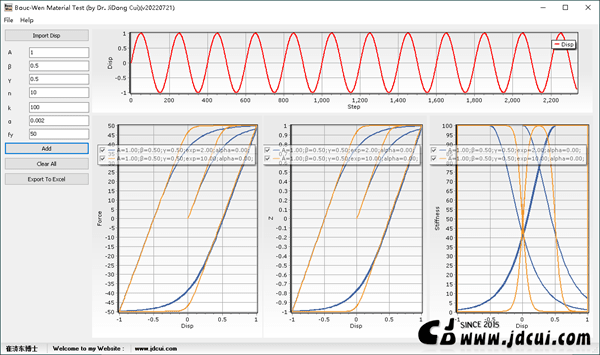

  • 程序界面 ( Program Interface )

  • 程序下载 ( Program Download )

如果您需要这个软件,请在这给网站捐助:http://www.jdcui.com/?page_id=4813,捐助不低于 100RMB,捐助后在评论区留下您的评论,软件会通过管理员QQ:3014479529给你发送,对软件有任何疑问也欢迎联系,敬请尊重劳动成果 !!!。)
