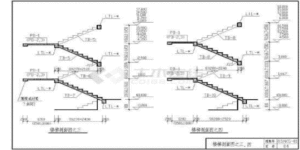

[结构设计][楼梯] 混凝土楼梯施工图笔记

坚持实干、坚持一线、坚持积累、坚持思考,坚持创新。 楼梯为建筑的垂直交通工具,同时兼做火灾时候的逃生。 楼梯施工图需要注意事项: (1)画楼梯施工图时候需要核对平面图 ,剖面图,同时需要核对平面施工图及竖向构件图,不对应时应该标注,及早发现问题并协调。 (2)一般情况,楼梯净高 不要小于,2200mm,注意梯梁位置。 (3)楼梯可以设置梯柱将荷载传递到下一层的梁上,也可以设置成折板的形式,将楼梯搭到两端的剪力墙上。 (4)楼梯净高不够时,中间休息平台可以做成悬挑板或者反梁的形式。 (5)可以先画楼梯剖面,再画楼梯平面,两者相互校对。 (6)注意楼梯结构标高与平面标高是否对应,高差过小难以施工。 (7)建筑楼梯踏步一般按面层计算,而结构楼梯按结构实际标高计算。 (8)梯柱除了按计算设计外,还要考虑防火极限,截面不能设置太小。 微信公众号 ( Wechat Subscription) 欢迎关注 “结构之旅” 微信公众号

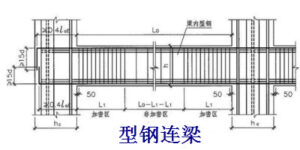

[结构][设计] 抗剪型钢混凝土连梁的剪力传递及设计 (抗剪截面超!!)

坚持实干、坚持一线、坚持积累、坚持思考,坚持创新。 混凝土连梁抗剪截面超通常可以在梁内设置型钢处理,将混凝土连梁变为型钢混凝土连梁。 由于设置型钢主要用于抗剪,因此,型钢翼缘的尽可能窄,尽可能少影响墙柱的配筋。 型钢连梁设计时,需要考虑型钢剪力的分配,由于型钢弹模远大于混凝土,剪力优先分配到型钢。 (1)当连梁剪力大于型钢抗剪承载力时,型钢实际承担的剪力=连梁剪力 (2)当连梁剪力小于型钢抗剪承载力时,型钢实际承担的剪力=型钢抗剪承载力 型钢混凝土连梁另外一个需要注意的问题是型钢剪力的传递。传递方式又和梁端剪力墙的设计有关。 (1)当梁端墙内设置钢柱时,传力最直接,连梁的型钢连接端部钢柱,连梁的剪力直接传递给钢柱,钢柱通过栓钉等方式传递给混凝土。 (2)当梁端无设置钢柱时,则连梁的钢骨需要输入剪力墙一定的长度,并在钢骨上设置栓钉,必要时候还要在钢骨梁翼缘设置承压板,钢骨承担的剪力通过承压板及栓钉抗剪的方式,传递给剪力墙混凝土。这个方式就需要计算栓钉及混凝土的局部承压问题。 微信公众号 ( Wechat Subscription) 欢迎关注 “结构之旅” 微信公众号

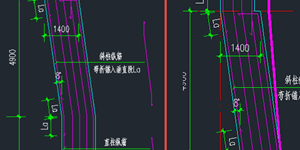

[结构设计] 斜柱设计的一些概念 (Inclined Column Design)

实干、实践、积累、思考、创新 做个简单笔记,关于斜柱的设计。 柱传递轴力,斜柱轴力在相邻上下层的梁上产生一个压力和推力。 必须验算相领梁是否能抵抗该斜柱的分力。 概念上,需加强斜柱连接的上下层梁,对于拉梁,应当验算抗拉承载力,适当提高配筋率,若配筋无法满足抗拉要求,需要配置型钢。 另外,设计上,尽量避免斜柱倾角过大,另外,尽量让斜柱传力直接点,比如可以设置加腋柱的方式,增加斜柱与上下柱的投影重叠面积,改善传力。 微信公众号 ( Wechat Subscription) 欢迎关注 “结构之旅” 微信公众号

[结构设计][工具] 钢筋锚固长度计算工具

(20180124写的题目,不知道什么时候可以更新。马上更新…… coming soon….) 程序图标 ( Program Icon ) 程序介绍 ( Program Introduction) 程序界面 ( Program Interface ) 注释 ( Comments )   ( 如果您发现有错误,欢迎批评指正。邮箱:jidong_cui@163.com . 如果您喜欢这篇博文,请在上面给我 点个赞 吧!         ( If you found any mistakes in the post, please let me know. Email …

[插件][AutoCad][编程] 梁施工图配筋编号工具

虽然又很多现成的小工具,但是练练手也无妨。   注释 ( Comments )   ( 如果您发现有错误,欢迎批评指正。邮箱:jidong_cui@163.com . 如果您喜欢这篇博文,请在上面给我 点个赞 吧!         ( If you found any mistakes in the post, please let me know. Email : jidong_cui@163.com. If you like this posts, please give me a “thumbs up“ rating …

[AutoCAD] AutoCAD中的块操作命令B(Block)、W(WBlock)和ctrl+shift+c,ctrl+shift+v

【B , *BLOCK(块定义)】 创建块,在文档内定义块。 【W , *WBLOCK(定义块文件)】 写块,将块写到一个专门的文件,后续可以插入该文件。 【Shift+Ctrl+C , *COPYCLIP(复制)】 带 基点 复制,比较好用,平时用 ctrl+c默认基点是左下角点。 【Shift+Ctrl+V , *PASTECLIP(粘贴)】 将复制的图形粘贴为块,比如你建筑图修改后,可以用这个命令复制建筑图到施工图中参照。 注释 ( Comments )   ( 如果您发现有错误,欢迎批评指正。邮箱:jidong_cui@163.com . 如果您喜欢这篇博文,请在上面给我 点个赞 吧!         ( If you found any mistakes in the …

[AutoCAD][结构设计][公众号] CAD奇葩问题解决方法

感谢 雪丹 师姐 在“结构之旅”公众号 分享 CAD奇葩问题解决方法。            欢迎大家关注 “结构之旅” 公众号 对于结构设计人员来说,CAD是每天都需要用的,即使用了很多年的CAD,但是在使用途中以及重装CAD的过程中,还是会遇到一些奇奇怪怪的问题。在最近半个月来,我就遇到了几个奇葩问题,在此,就几个奇葩的CAD问题做个简单介绍,以及介绍一些我是如何寻找这些问题的解决方法的。 [01] CAD无法安装问题 用了那么多年的CAD遇到这个问题,我的内心是奔溃的。 遇到这个问题的第一时间,我就去寻找CAD高手帮忙,但是高手表示他也无能为力。 还有一个解决途径,就是百度。百度的一下,果然还是有人遇到过这个问题的。但是里面所说的方法貌似都不能解决问题。 百度中有提到过是因为系统缺少Microsoft.NET Framework4.0 这个系统文件,然后我就去下载了这个系统文件,再安装这个系统文件的过程中,提示该电脑已经安装了更高版本的Microsoft.NET Framework。这么说来就不是缺少Microsoft.NET Framework的问题了。于是我把电脑里的Microsoft.NET Framework修复了一下,再重做CAD,不过很失望,还是安装失败(试了好几次依然无果)。忽然灵机一动,想到既然百度提到说缺少Microsoft.NET Framework4.0 ,那我把原来的Microsoft.NET Framework卸掉,装个Microsoft.NET Framework4.0,然后再重装CAD,这次居然成功了,果然问题还是在于Microsoft.NET Framework4.0 …
