实干、实践、积累、思考、创新。
根据网友反馈，更新了CFHLA软件( [试验][工具] CFHLA v2025: Cyclic/Fatigue Loading Hysteresis Loop Analysis [单向往复与疲劳滞回曲线分析及骨架曲线提取工具 2025版] )。
CFHLA适用于疲劳试验滞回曲线的分析，或者单拉或者单压往复滞回曲线的分析，提取各个滞回环结果，结果曲线输出Excel等。具体结果包括：滞回环的位移，力，面积，阻尼比，割线刚度，新版增加了加载段曲线及卸载段曲线对X轴求面积。
这次主要对面积相关变量进行了更新，并整理了CFHLA相关参数的说明，统一整理。
新版软件包括以下功能：
（1）多种峰值点识别方法: by Force / by Disp；
（2）多种滞回环划分方法: P->N->P 或 N->P>N;
（3）对加载与卸载曲线的求交处理，实际滞回环的阻尼比及割线刚度以相交滞回环进行测算。
（4）增加了 峰值点 结果单独输出。
（5）增加了 骨架曲线/包络曲线 的提取功能。
（6）其他一些优化，提升了整体软件的易用性。
（7）提供 阻尼比 及 割线刚度 参数输出
（8）新版软件包含多个面积参数
LOOP1 AREA：滞回环面积。
LOOP1 AREA1：滞回环前半段与X轴包围的面积。
LOOP1 AREA2：滞回环后半段与X轴包围的面积。
LOOP2 AREA：相交滞回环的面积，当滞回环没有相交时，LOOP2 AREA = LOOP1 AREA。

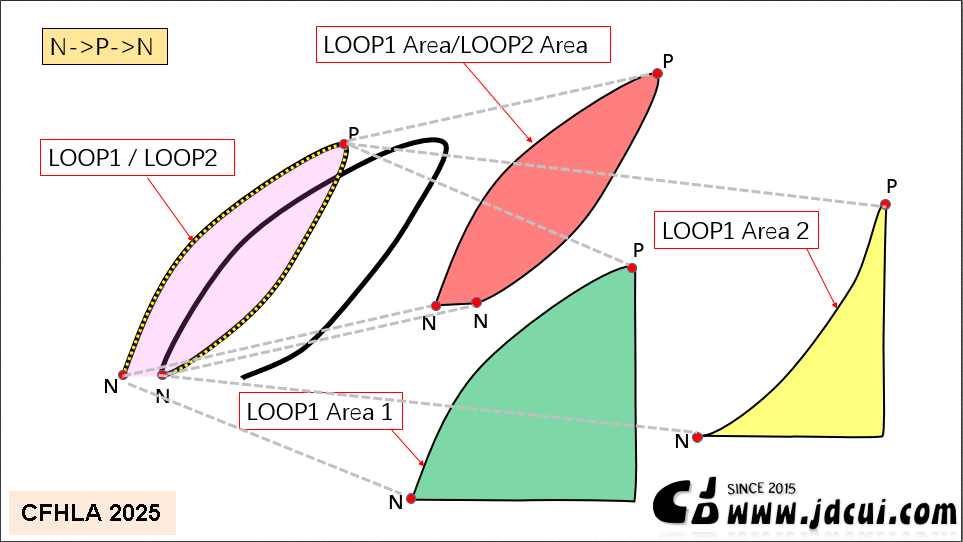

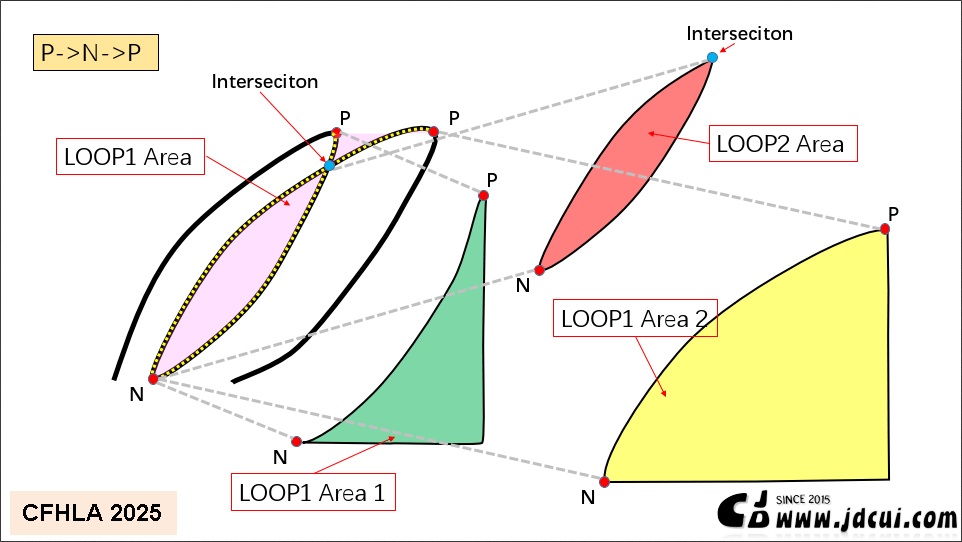

各面积的范围解释可参考下图：

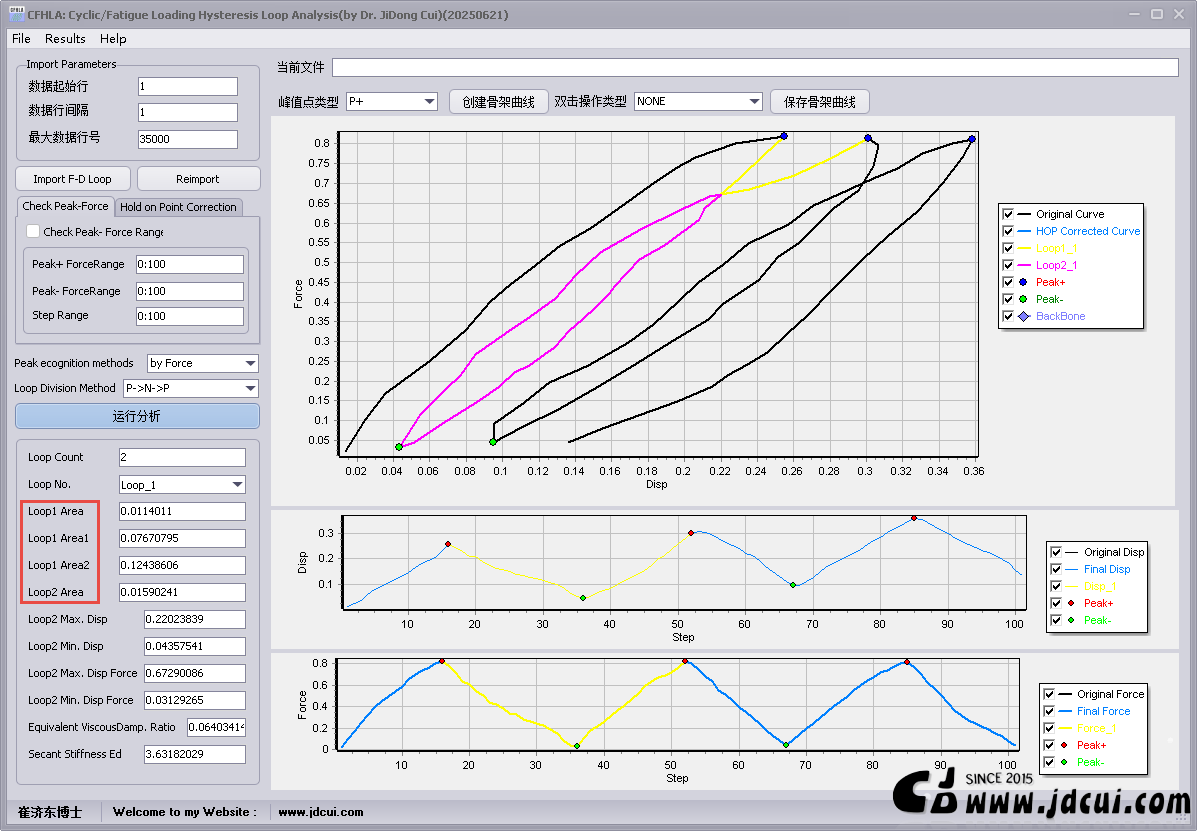

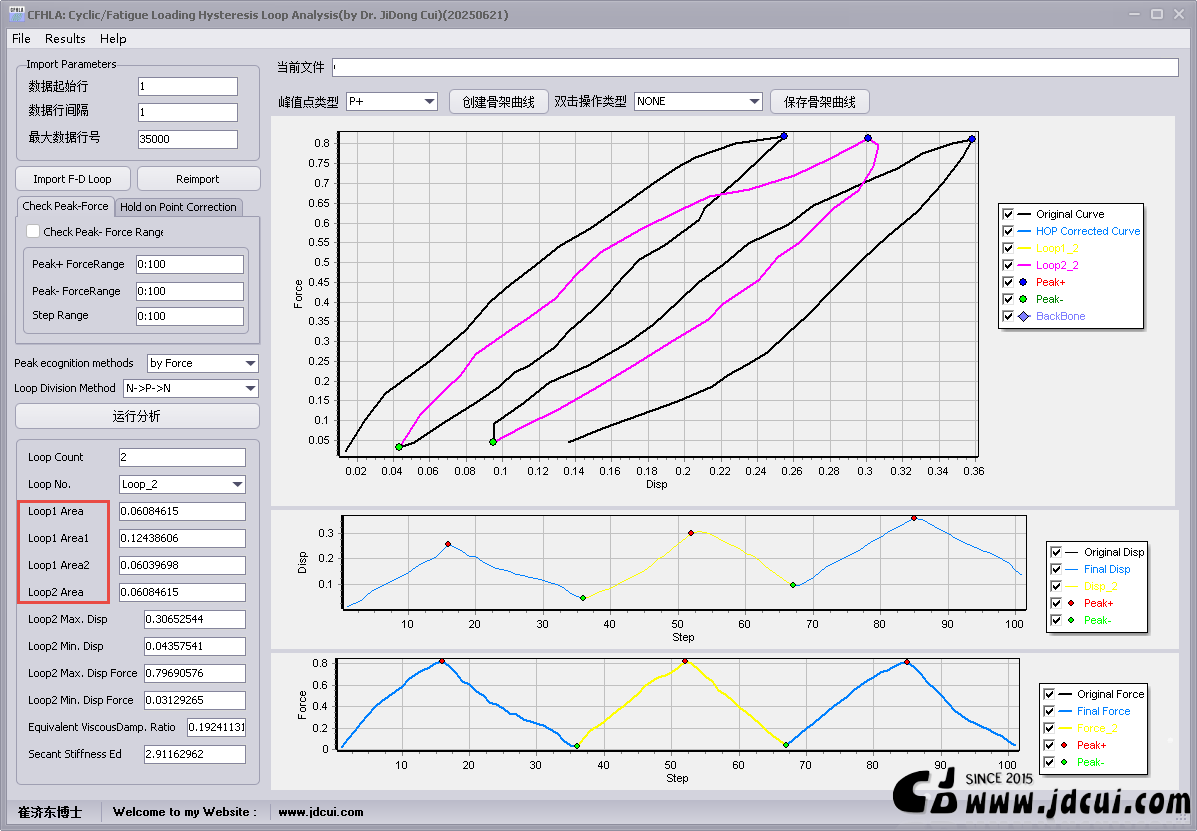

具体测试了个例子，如下图所示：
有需要的朋友可以看看。
