[科研][软件] SBDecomp:滞回曲线的SB分解工具 (A Tool for Decomposing Hysteretic Loop into Skeleton Part and Bauschinger Part)

实干、实践、积累、思考、创新。


  • 程序图标 ( Program Icon )

  • 程序介绍 ( Program Introduction)

滞回曲线处理,将滞回曲线分解为骨架部分( Skeleton Part )和包辛格部分(Bauschinger Part)。这个分析方法是从曲哲老师的公众号 ( 折磨滞回曲线的新高度:SB分解 ) 上看到的,曲哲老师取了个代号“SB”分解,因此这里也沿用了这个名字。感觉十分有趣,于是写个程序算算看。

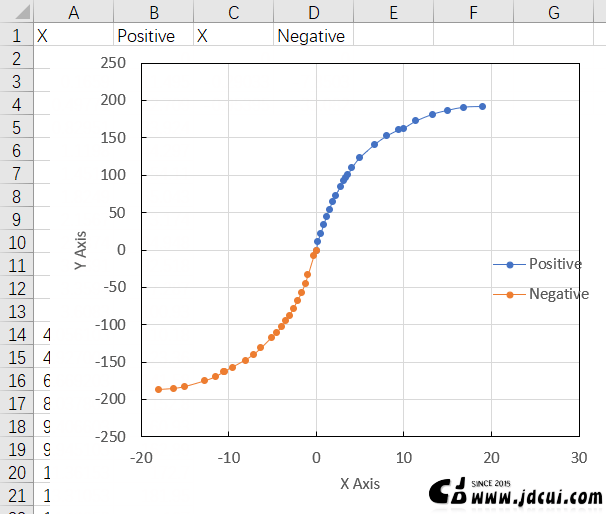

概念非常简洁:加载过程中,首次达到某一应力水平(或荷载)时对应的滞回曲线,属于骨架线部分( Skeleton Part );再次达到曾经经历过的应力水平(或荷载)时对应的滞回曲线,属于包辛格部分。卸载曲线统统属于弹性卸载部分。(感兴趣的朋友也可以看看老师的曲哲老师的公众号 ( 折磨滞回曲线的新高度:SB分解 ) )

这个方法获得的骨架曲线严格来说是与平时直接从滞回曲线上取峰值点获得的方式获得的骨架曲线不同,因为平时的方法其实是把滞回时候的强化部分也考虑进去了,不够合理,而SB分解更加纯净,这个获得骨架曲线的分析方法原则上是比较通用的,尤其适合具有明显往复强化的滞回曲线,比如BRB的滞回曲线。

This program is used forDecomposing Hysteretic Loop into Skeleton Part and Bauschinger Part.

此外,这软件还可以当做一个骨架曲线提取工具。对于常规的滞回曲线,SB分解算法提取的峰值荷载前的骨架曲线是非常完美的。从下面的例子可以看到。

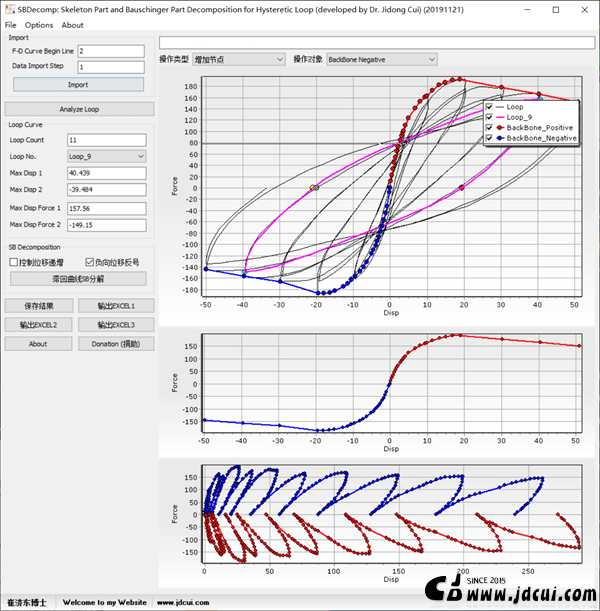

  • 程序界面 ( Program Interface )

此外,这软件还可以当做一个骨架曲线提取工具。对于常规的滞回曲线,SB分解算法提取的峰值荷载前的骨架曲线是非常完美的。

  • 如何获得软件 (  How to get this program )

如果您需要使用这个软件,请在这给网站捐助:http://www.jdcui.com/?page_id=4813,捐助不少于【200RMB】,捐助后在评论区留下您的评论,软件将通过网站管理员QQ(3014479529)给您发送,敬请尊重劳动成果 !!!。)

  • 相关博文( Related Topics)

[01] [软件][科研][试验] 2020版 YPD: Yield Point and Ductility [2020版 YPD: 等效屈服点和延性分析程序]

[02] [试验][工具] YPD_BAT:Yielding Point & Ductility BATCH [骨架曲线等效屈服点和延性计算分析 批处理版]

[03] [科研][试验][工具] HLA v2020: Hysteretic Loop Analysis Program[HLA滞回环分析工具 2020版]

[04] [软件][试验][科研] HLA_BAT: Hysteretic Loop Analysis Program (Batch Version) [滞回环分析工具批处理版]

[05] [科研][工具][软件] BBCA v2020: 滞回环骨架曲线提取工具 [BBCA: Extract Backbone Curve from Hysteretic Loop]

[06] [科研][工具][软件] BBCA_BAT: Extract Backbone Curve from Hysteretic Loop (BATCH version) [滞回曲线提取骨架曲线(批处理版)]

[07]  [试验][软件使用] 等效屈服点和延性计算程序 YPD 出现 “Invalid Floating Point Operation” 的处理办法

[08] [Tool] Hysteristic Loop Area Calculator [滞回环面积求解器]

[09] [科研][工具][软件] Hysteresis Loop Animation Viewer [滞回环动画]

[10] [软件应用]滞回环分析程序 HLA 应用问题之 — Invalid Floating Point Operation
