Earthquake Engineering [地震工程] / Earthquake isolation and reduction [隔震减震] / My Software [我的软件] / Programming [编程] / Structural Analysis [结构分析] / Structural Design [结构设计] / Structural Engineering [结构工程] / 结构设计规范学习[Structural Design Specification Learning]

[下载][软件]GB-SPECT V2021: 中国规范反应谱生成程序 [Chinese Code’s Design Response Spectrum]

坚持实干、坚持一线、坚持积累、坚持思考，坚持创新。 有网友问可否更新一下这个程序：[下载][软件][规范]GB-SPECT: Chinese Code’s Design Response Spectrum[中国规范反应谱生成程序]，在原来程序基础上增加《建筑隔震设计标准》 GB/T 51408-2021 的反应谱。这是个很简单小程序，2013年写的，那时候刚学编程不久，主要是练习编程用。既然网友提到，趁着中秋假期，把程序翻出来更新一下，有需要的可以看看。 程序图标( Program Icon ) 程序介绍 ( Program Introduction)： 该程序用于生成中国规范的设计反应谱。包括 GB 50011-2010 《建筑抗震设计规范》 和、GB 50011-2001《建筑抗震设计规范》 和 GB/T 51408-2021《建筑隔震设计标准》。程序可以输出反应谱曲线的文本文件和图片。 This program is used for …

Dynamics [动力学] / Earthquake Engineering [地震工程] / Earthquake isolation and reduction [隔震减震] / Mechanics [力学] / My Software [我的软件] / Structural Analysis [结构分析] / Structural Design [结构设计] / Structural Engineering [结构工程] / Uncategorized

[软件][动力学][Dynamics] NSDOF算例5——非线性粘滞阻尼器+材料非线性 单自由度体系动力时程分析

坚持实干、坚持积累、坚持思考，坚持创新。 随后更新。。。。           相关话题 ( Related Topics) [01]. [Tool] SPECTR – A program for Response Spectra Analysis [反应谱计算程序] [02]. [程序][Tool] Ground Motion Selection [强震记录选取] [03]. [程序][软件]Ground Motion Library [强震记录管理] [04]. Artificial …

Dynamics [动力学] / Earthquake Engineering [地震工程] / Earthquake isolation and reduction [隔震减震] / Mechanics [力学] / My Software [我的软件] / Structural Analysis [结构分析] / Structural Design [结构设计] / Structural Engineering [结构工程]

[软件][动力学][Dynamics] NSDOF算例4——摩擦阻尼单自由度体系动力时程分析

坚持实干、坚持积累、坚持思考，坚持创新。 随后更新。。。。           相关话题 ( Related Topics) [01]. [Tool] SPECTR – A program for Response Spectra Analysis [反应谱计算程序] [02]. [程序][Tool] Ground Motion Selection [强震记录选取] [03]. [程序][软件]Ground Motion Library [强震记录管理] [04]. Artificial …

Dynamics [动力学] / Earthquake Engineering [地震工程] / Earthquake isolation and reduction [隔震减震] / Structural Analysis [结构分析] / Structural Design [结构设计] / Structural Engineering [结构工程]

[软件][动力学][Dynamics] NSDOF算例3——非线性粘滞阻尼单自由度体系动力时程分析

实干、实践、积累、思考，创新。 在网友建议下，NSDOF增加了非线性粘滞阻尼器。可以在考虑或者不考虑结构阻尼的情况下，考虑非线性粘滞阻尼器进行动力时程分析。下面做两个算例测试一下NSDOF的非线性粘滞阻尼器计算功能，同时用SAP2000进行同样的分析，并对比验证。 算例1：线性粘滞阻尼 具体参数： 质点质量： 1kg 体系弹性刚度：100N/m 结构的粘滞阻尼取 ：0 粘滞阻尼器的阻尼系数c: 1.0 N-s/m 粘滞阻尼器的阻尼指数alpha：1.0 施加的加速度时程：elcentro （PS. 上述粘滞阻尼器的参数设置，相当于给结构指定了5%的阻尼比） NSDOF参数设置及分析 SAP2000参数设置及分析 sap2000中通过连接单元进行单自由度体系的模拟。一共设置两个连接单元。 第一个连接单元模拟结构的刚度。第二连接单元模拟粘滞阻尼器。结构的阻尼比设置为0. NSDOF及SAP2000分析结果对比 顶点位移时程 粘滞阻尼器滞回曲线 粘滞阻尼器非线性耗能 可见，NSDOF分析结果与SAP2000分析结果是一致的。 算例2：非线性粘滞阻尼 在算例1的基础上，把阻尼改为非线性阻尼， 粘滞阻尼器的阻尼系数c: 1.0 N-s/m …

Dynamics [动力学] / Earthquake Engineering [地震工程] / Earthquake isolation and reduction [隔震减震] / Mechanics [力学] / My Software [我的软件] / Programming [编程] / Structural Analysis [结构分析] / Structural Design [结构设计] / Structural Engineering [结构工程]

[软件][动力学][Dynamics] NSDOF算例2——单自由度体系非线性动力时程分析

坚持实干、坚持积累、坚持思考，坚持创新。 最近小伙伴做非线性粘滞阻尼器的参数分析，于是我们在 NSDOF （http://www.jdcui.com/?p=13947）软件上加了非线性粘滞阻尼器的分析功能。顺便做些测算例子。 这个例子与前面[软件][动力学][Dynamics] NSDOF算例1——单自由度体系弹性动力时程分析 例子的模型基本一致，不同之处在于此例结构为非线性，取二折线非线性本构，进行非线性动力时程分析。 单自由度体系参数： 质量m: 1.0 N-s2/m (kg); 阻尼比: 0.05； 初始刚度k0: 10 N/m; 屈服强度Fy: 0.75N 相应的屈服位移为 0.075m 重力加速度g: 9.807 m/s2; 加速度时程： A9OL 对应的阻尼系数c: 0.31623 N-s/m, 单自由度体系的自振周期为  …

Dynamics [动力学] / Earthquake Engineering [地震工程] / Earthquake isolation and reduction [隔震减震] / My Software [我的软件] / Structural Analysis [结构分析] / Structural Design [结构设计] / Structural Engineering [结构工程] / Uncategorized

[软件][动力学][Dynamics] NSDOF算例1——单自由度体系弹性动力时程分析

坚持实干、坚持积累、坚持思考，坚持创新。 最近小伙伴做非线性粘滞阻尼器的参数分析，于是我们在 NSDOF （http://www.jdcui.com/?p=13947）软件上加了非线性粘滞阻尼器的分析功能。顺便做些测算例子。 单自由度体系参数： 质量m: 1.0 N-s2/m (kg); 阻尼比: 0.05； 弹性刚度k: 10 N/m; 重力加速度g: 9.807 m/s2; 加速度时程： A9OL 对应的阻尼系数c: 0.31623 N-s/m, 单自由度体系的指针周期为  1.98692s 采用NSDOF进行计算，设置参数，并分析 同时采用NONLIN进行计算，并对比验证。 时程结果对比 NONLIN的结果 NSDOF的结果 滞回曲线结果对比 …

Dynamics [动力学] / Earthquake Engineering [地震工程] / Earthquake isolation and reduction [隔震减震] / Mechanics [力学] / My Software [我的软件] / Programming [编程] / Research [科研] / Structural Analysis [结构分析] / Structural Design [结构设计] / Structural Engineering [结构工程]

[软件][更新][Dynamics] NSDOF v2021: A Tool for Nonlinear Dynamic Analysis of SDOF System (NSDOF单自由度系统动力非线性分析工具 v2021)

坚持实干、坚持积累、坚持思考，坚持创新。 随后更新。。。。           相关话题 ( Related Topics) [01]. [Tool] SPECTR – A program for Response Spectra Analysis [反应谱计算程序] [02]. [程序][Tool] Ground Motion Selection [强震记录选取] [03]. [程序][软件]Ground Motion Library [强震记录管理] [04]. Artificial …

Civil Engineering Test [土木工程试验] / My Software [我的软件] / Programming [编程] / Research [科研]

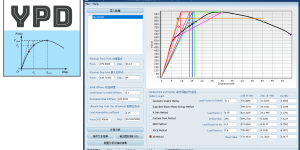

[试验][软件][YPD] 等效屈服点和延性计算程序 YPD 提示 “Floating point division by zero” 的处理办法 (案例2)

坚持实干、坚持一线、坚持积累、坚持思考，坚持创新。 小伙伴采用YPD（ [软件][科研][试验] 2021版 YPD: Yield Point and Ductility [2021版 YPD: 等效屈服点和延性分析程序] ）分析数据，遇到 “Floating point division by zero” 错误，这里记录一下处理方法。 （1）打开软件，导入数据，图形显示数据能导入 （2）点击“运行分析”，弹出报错 “Floating point division by zero” 错误对话框。 （3）后续检查发现，主要原因是骨架曲线数据是倒序的，是从大到小排序的。YPD应该读入从小到大的骨架曲线。 （4）将骨架曲线数据改为从小到大。 （5）重新导入修改后的骨架曲线数据，并点击“运行分析”，可正确计算并获得计算结果了。 …

Civil Engineering Test [土木工程试验] / My Software [我的软件] / Research [科研] / Structural Engineering [结构工程]

[工具][试验][编程] DataSmoothing试验滞回曲线平滑修正——案例2

坚持实干、坚持一线、坚持积累、坚持思考，坚持创新。 小伙伴试验数据出问题，找我们处理。 用小伙伴的试验数据做的 DataSmoothing （[工具][试验][编程] DataSmoothing: A Program for Data Smoothing [试验数据曲线平滑+降噪工具]） 试验滞回曲线平滑修正案例。 直接上图，看修正过程和结果。 原始数据，存在锯齿： 将数据导入DataSmoothing： 设置参数修正： 修正后滞回曲线 修正后位移历程，可以看到，原始数据是锯齿波动的： 将修正结果导出，并绘图，可见数据得到了修正： 修正前后滞回曲线对比： 另外网站还提供了其他几款用于修正试验数据的工具，感兴趣的小伙伴可以看看： NoiseRemoval：http://www.jdcui.com/?p=15046 该程序主要作用是，修正试验数据中的噪声，适合那些许多波动试验数据曲线。 OutlierRemoval：http://www.jdcui.com/?p=14365 该程序主要作用是，剔除数据中的异常点，毛刺点，跳跃点。数据中的这些异常点及毛刺点通常是因为采集仪器信号不稳定引起的。 Loop Modifier: http://www.jdcui.com/?p=12201  该程序主要用于根据试验的规律局部处理试验数据中的错误离散点。 SawtoothRemove: …

Mechanics [力学] / Structural Analysis [结构分析] / Structural Design [结构设计] / Structural Engineering [结构工程]

[结构][笔记][材料] 矩形截面与H形截面的抗弯能力 ( Bending Resistance of Rectangular Section and H-shaped Section)

坚持实干、坚持一线、坚持积累、坚持思考，坚持创新。 矩形截面与H形截面的抗弯能力 ( Bending Resistance of Rectangular Section and H-shaped Section)，具体分析如下图。 （1）高度越高，应力越小。虽然截面高，力臂也增大，但是惯性矩增大更快。平截面假定情况下，高度加高了，产生应力的面积增大了，总弯矩不变，最大应力自然要减小。 （2）同等高、宽，抵抗同样的弯矩，H形截面材料用量只有矩形截面材料用量的1/3 微信公众号 ( Wechat Subscription) 欢迎关注 “结构之旅” 微信公众号

Math & Geometry [数学与几何]

[笔记][几何] 圆柱与方柱侧面积与体积之比 (The ratio of the side area to the volume of the cylinder and the square column)

坚持实干、坚持一线、坚持积累、坚持思考，坚持创新。 圆柱与方柱侧面积与体积之比，直接看下图。 The ratio of the side area to the volume of the cylinder and the square column.   由图可见： （1）随着直径或者边长的增大，AS/V减小。 （2）直径为D的圆柱与边长为D的方柱，其AS/V是一样的。 （3） 直径为D的圆柱的体积或侧面积 只有 边长为D的方柱的体积或侧面积的0.785倍。 微信公众号 ( Wechat Subscription) 欢迎关注 “结构之旅” 微信公众号

Reinforced Concrete [钢筋混凝土] / Structural Analysis [结构分析] / Structural Engineering [结构工程] / Structural Optimization[结构优化] / 结构设计规范学习[Structural Design Specification Learning]

[规范][结构][设计] 剪力墙边缘构件的尺度问题 (The dimension problem of the boundary element of the shear wall)

坚持实干、坚持一线、坚持积累、坚持思考，坚持创新。 如下图，一图胜千言。 相关博文( Related Topics) [01] [工具][软件][规范] 广东省标准《高层建筑混凝土结构设计规范》反应谱计算工具 [02] [结构力学][结构设计] 两端固支梁弯矩为0点距端部的距离 [03] [抗震][结构设计][规范] 非抗震设计情况下混凝土柱的“轴压比”可达多大？ [04] [结构设计][动力学] YJK中CQC振型组合地震力的复核 [05] [结构设计][楼梯] 混凝土楼梯施工图笔记 [06] [结构][设计][规范] 关于结构倾覆力矩计算公式的另一种理解 [07] [结构设计][规范] 结构整体倾覆力矩及抗倾覆力矩的计算——以YJK为例 [08] [YJK][结构设计] YJK中的地下室侧土侧向约束土弹簧测试 [09] …

Civil Engineering Test [土木工程试验] / My Software [我的软件] / Research [科研] / Structural Engineering [结构工程]

[工具][试验][编程] DataSmoothing + OutlierRemoval 试验滞回曲线修正与平滑案例

坚持实干、坚持一线、坚持积累、坚持思考，坚持创新。 小伙伴试验数据遇到问题，找我们修正。于是有了这个采用 DataSmoothing （[工具][试验][编程] DataSmoothing: A Program for Data Smoothing [试验数据曲线平滑+降噪工具]） 联合OutlierRemoval（ [试验][软件][科研] OutlierRemoval: A Program for Removing the Abnormal Point of Your Test Data [试验数据异常点修正工具]）试验滞回曲线修正与平滑的案例。 原始滞回曲线 原始数据如下，发现许多毛刺点。 OutlierRemoval毛刺点处理 采用OutlierRemoval处理毛刺点如下图 处理完毛刺点后滞回曲线如下图。由图可见，毛刺点修正后，曲线真实形状出现了。但是局部依然有许多锯齿，曲线不够平滑。 …

Earthquake Engineering [地震工程] / Earthquake isolation and reduction [隔震减震] / Structural Analysis [结构分析] / Structural Design [结构设计] / Structural Engineering [结构工程] / 结构设计规范学习[Structural Design Specification Learning]

[抗震][消能减震] 结构应变能计算公式 (Structural Strain Energy)

坚持实干、坚持积累、坚持思考，坚持创新。 规范的结构应变能计算公式推导。 对于剪切层模型，结构的应变能等于各楼层外力与楼层位移乘积的总和的1/2，或等于各楼层楼层剪力与层间位移乘积的总和的1/2。 微信公众号 ( Wechat Subscription) 欢迎关注 “结构之旅” 微信公众号

PKPM & YJK / Structural Design [结构设计]

[YJK][盈建科][笔记] YJK无法输出数据库文件？

坚持实干、坚持积累、坚持思考，坚持创新。 处理数据，点击导出数据库文件，软件卡住，但最后发现无法导出dtlmodel.ydb及dtlCalc.ydb。 测试好久，发现另外一台电脑是OK的。 检查了软件版本问题，最后发现是因为文件名太长，路径名太长的原因。 相关话题 ( Related Topics) [01]. [Tool] YJK(盈建科)桩荷载统计工具 [02]. YJK转PKPM出现“访问XX.jws发生未知错误”的解决办法 [03]. YJK(盈建科)的三处材料定义 [04]. YJK(盈建科)截面建模工具-快速导入 [05]. YJK1.7人工波功能测试 [06]. YJK地震波反应谱分析与地震波选取 [07]. YTP – A Pre Process Program for PERFORM-3D [YTP PERFORM-3D前处理软件] [08]. YJK(盈建科)显示截面功能测试 [09]. YJK(盈建科)中的删除功能 [10]. YJK出现构件非常规显示的解决办法 [11]. YJK异形墙的建模 [12]. [编程][工具][结构设计][超限设计]超限报告工具之——【结构整体指标】统计与报告生成软件 …

Dynamics [动力学] / Earthquake Engineering [地震工程] / Earthquake isolation and reduction [隔震减震] / ETABS & SAP2000 / Mechanics [力学] / Structural Analysis [结构分析] / Structural Engineering [结构工程]

[动力学][Dynamics] 动力时程分析求解的位移和速度结果能否通过相应的加速度结果进行积分得到？(Can the displacement and velocity results obtained by dynamic time history analysis be obtained by integrating the corresponding acceleration results?)

[动力学][Dynamic] 动力时程分析求解的位移和速度结果能否通过相应的加速度结果进行积分得到？(Can the displacement and velocity results obtained by dynamic time history analysis be obtained by integrating the corresponding acceleration results?)

Civil Engineering Test [土木工程试验] / My Software [我的软件] / Research [科研] / Structural Engineering [结构工程]

[工具][试验][编程] DataSmoothing试验滞回曲线平滑修正——案例1

坚持实干、坚持一线、坚持积累、坚持思考，坚持创新。 用小伙伴的试验数据做的 DataSmoothing （[工具][试验][编程] DataSmoothing: A Program for Data Smoothing [试验数据曲线平滑+降噪工具]） 试验滞回曲线平滑修正案例。 直接上图，看修正过程和结果吧。 曲线1： 曲线2：     小伙伴做完试验，很慌，看到软件的修正结果后，心就稳了。 另外网站还提供了其他几款用于修正试验数据的工具，感兴趣的小伙伴可以看看： NoiseRemoval：http://www.jdcui.com/?p=15046 该程序主要作用是，修正试验数据中的噪声，适合那些许多波动试验数据曲线。 OutlierRemoval：http://www.jdcui.com/?p=14365 该程序主要作用是，剔除数据中的异常点，毛刺点，跳跃点。数据中的这些异常点及毛刺点通常是因为采集仪器信号不稳定引起的。 Loop Modifier: http://www.jdcui.com/?p=12201  该程序主要用于根据试验的规律局部处理试验数据中的错误离散点。 SawtoothRemove: http://www.jdcui.com/?p=15493 该程序主要用于去除滞回曲线数据中的锯齿。 相关博文( …

随笔

[随笔] 精细与简化 极致与平衡

坚持实干、坚持一线、坚持积累、坚持思考，坚持创新。 精细与简化，是两个极致，也可以说是两个极端。 很多时候我们做事情容易走向极端。 极端是容易的，并不是说做出极致的结果容易，而是说我们很容易就想着往极端的方向做，因为极端不需要过多思考。 极致固然好，但时间是有限的，任何事情都有成本。所有事情都往极致做，很可能得不到综合最优解。 当我们一昧地往一个方向走得很艰难的时候，不妨停一停，也不妨往反方向看一看，可能事情迎刃而解。因为这是一个反复寻找最优解的过程。 因此，极端是容易的，而平衡往往更难。精细与简化是极致，但平衡是艺术。在有限的时间与空间下做事均适用。 微信公众号 ( Wechat Subscription) 欢迎关注 “结构之旅” 微信公众号

Finite Element Method [有限元法] / Structural Analysis [结构分析] / Structural Design [结构设计] / Structural Engineering [结构工程]

[结构力学][笔记] 两道结构力学题 (斜梁受力）

坚持实干、坚持实践、坚持积累、坚持思考，坚持创新。 和小伙伴讨论斜梁的挠度计算问题，然后想到了两个斜梁的计算。直接用上图说话吧。 采用PFSAP （ [有限元][编程][日记] PFSAP：平面框架弹性静力分析程序 ）进行计算，如下： 两个斜梁，主要区别是支座条件不同。左边梁是两端铰接，右边梁底部支座是铰接，顶部支座只约束竖向平动。 弯矩图 剪力图 轴力图 支座反力 变形图 由以上分析可见，左边梁和右边梁 弯矩图和剪力图是一样的，但左边梁没轴力，右边梁有轴力。同时变形图也不一样。左边梁其实是一个斜着放的简支梁。 另外，如果把这两根梁平着放，那受力状态就完全一样了，即便右端支座约束不同。因为平着放的时候，在竖向力作用下，水平向无伸长，支座水平向是否有约束不影响结果。 欢迎关注 “结构之旅” 微信公众号

Structural Analysis [结构分析] / Structural Engineering [结构工程]

[笔记][非线性][OpenSees] 多个单轴二折线非线性本构并联后的滞回曲线是什么样子的？

坚持实干、坚持实践、坚持积累、坚持思考，坚持创新。 两个单轴二折线随动强化本构并联叠加后滞回曲线是什么样子的呢？在讨论别的问题的时候突然遇到。一开始以为组合后还是二折线，后面仔细想想发现不对。那还是动手测试吧，看看多个单轴二折线随动强化本构并联叠加后滞回曲线是什么样子？ 首先用 OSMatTest （ [Tool][软件] OSMatTest: OpenSees Material Test [OpenSees单轴材料测试工具] ）生成几个二折线滞回，如下图所示。 2个二折线本构并联： 3个二折线本构并联： 4个二折线本构并联： 由上面的结果可见：大概率上，多个二折线并联后的滞回曲线不再是二折线，除非并联的各个本构的屈服位移相同；其中2个二折线本构并联后成为3折线，3个二折线本构并联后成为4折线，4个二折线本构并联后成5折线。 欢迎关注 “结构之旅” 微信公众号

Earthquake Engineering [地震工程] / My Software [我的软件] / Structural Analysis [结构分析] / Structural Design [结构设计] / Structural Engineering [结构工程]

[动力学][地震动] SPECTR与SeismoSignal反应谱计算有差异？

坚持实干、坚持积累、坚持思考，坚持创新。 小伙伴用SPECTR （  [软件][工具] SPECTR (v1.0) – A program for Response Spectra Analysis [SPECTR地震波反应谱计算程序]  ）及SeismoSignal做了个反应谱分析对比，发现结果有差异。 如下，对自带的chichi.data地震波进行加速度谱分析。发现差异主要是在0%阻尼比的加速度反应谱上，SPECTR算出来最大是1.77，而seismosignal是1.96，比SPECTR大。 仔细检查原因，发现引起这个差别的主要原因是，SPECTR默认采用的是逐步精确解析法（Piecewise Exact Method）（Nigam-jennings法），该方法不受积步长影响，是更加准确的，而seismosignal 默认采用的是newmark beta法，也只有newmark beta法。 seismosignal 默认采用的是newmark beta： 于是将SPECTR中的积分方法改为newmark beta法，同时参数取值与seismosignal保持一致，然后再重新计算。结果显示，此时SPECTR中的计算结果最大值也是1.96，与seismosignal一致。 因此可以断定这个问题是因为Newmark beta法的积分步长引起的，因为Newmark beta法的计算精度与积分步长有关，尤其是对于阻尼比较小，加速度响应较为敏感。在SPECTR中将Newmark …
