[规范][笔记] 公路桥梁板式橡胶支座 [Laminated bearing for highway bridge]

实干、实践、积累、思考、创新！

---

项目遇到公路桥梁板式橡胶支座，需要计算橡胶支座的参数，顺便做个资料整理。

公路桥梁板式橡胶支座可以参考规范《公路桥梁板式橡胶支座》，这个规范有两版，旧版是 JT/T 4-2004《公路桥梁板式橡胶支座》，新版是 JT/T 4-2019《公路桥梁板式橡胶支座》。

两本规范大体相同，不过有一些表述上有差异，如果是一些老项目，相关表述可能是按2004版规范的，比如支座命名等。

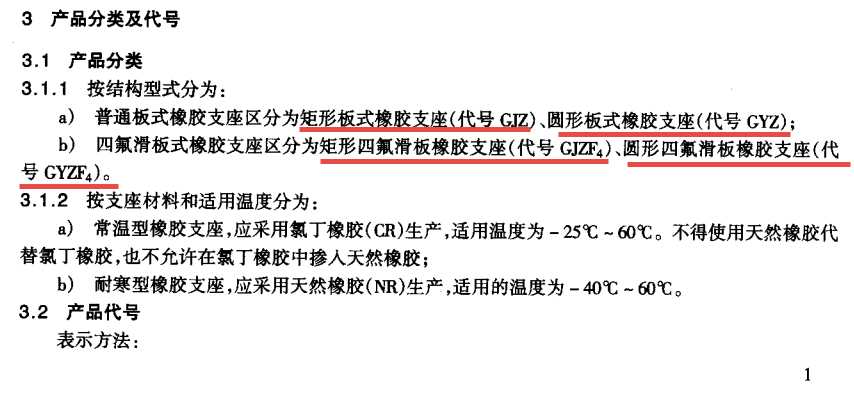

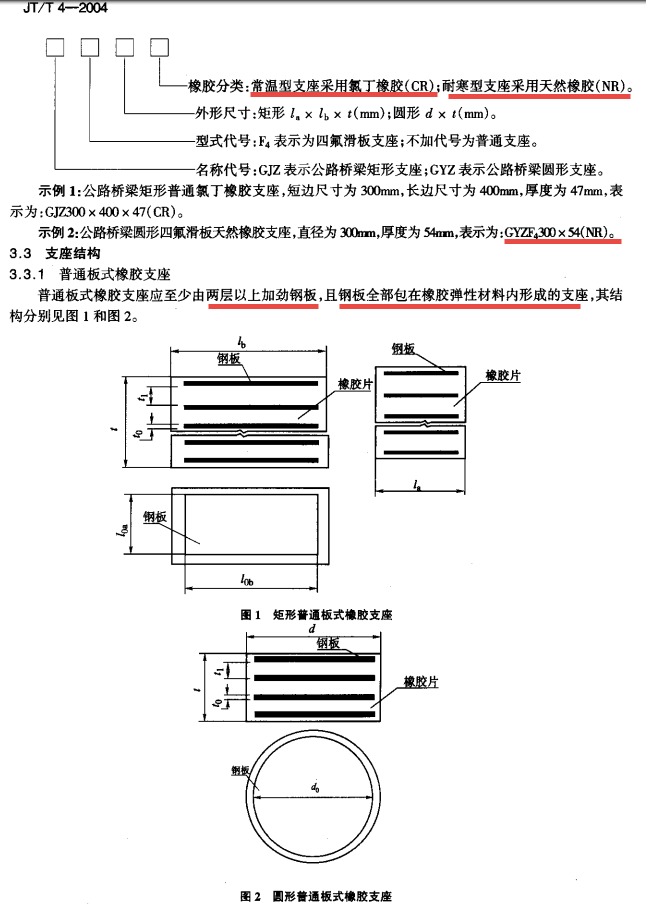

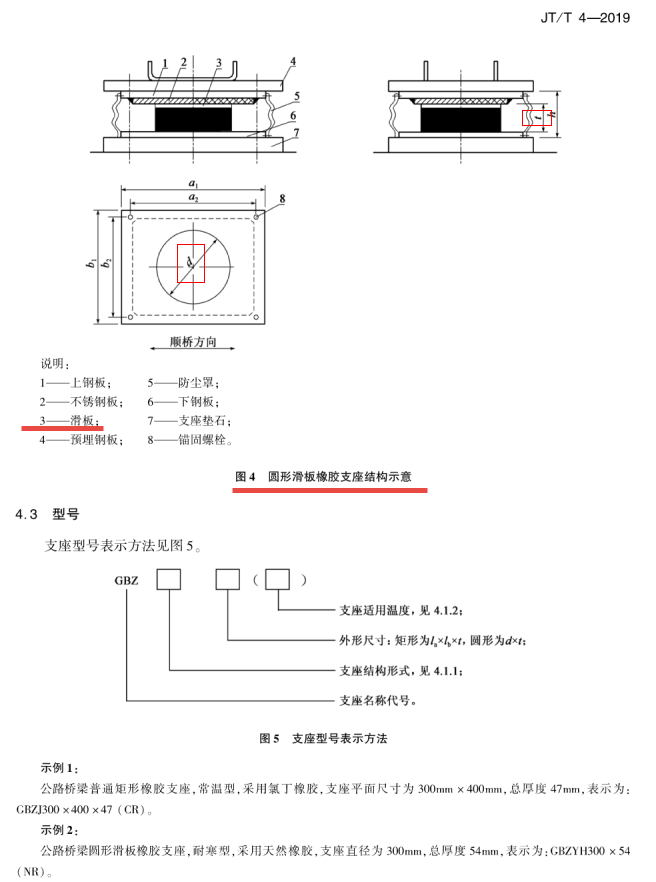

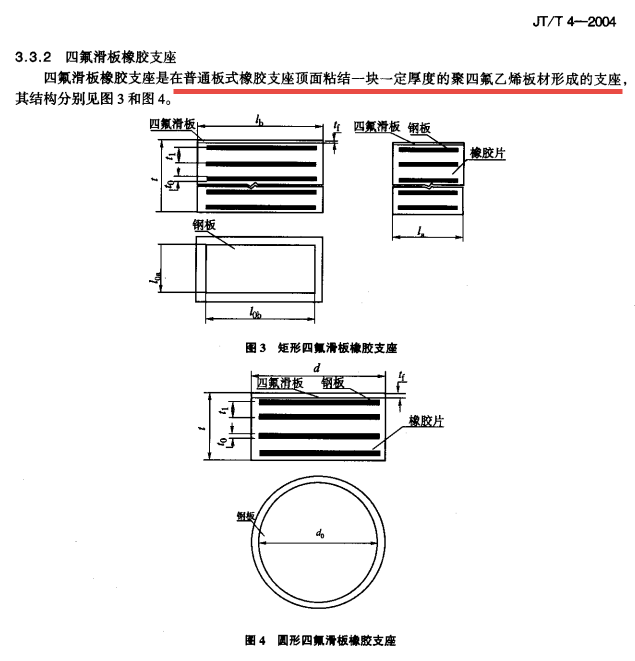

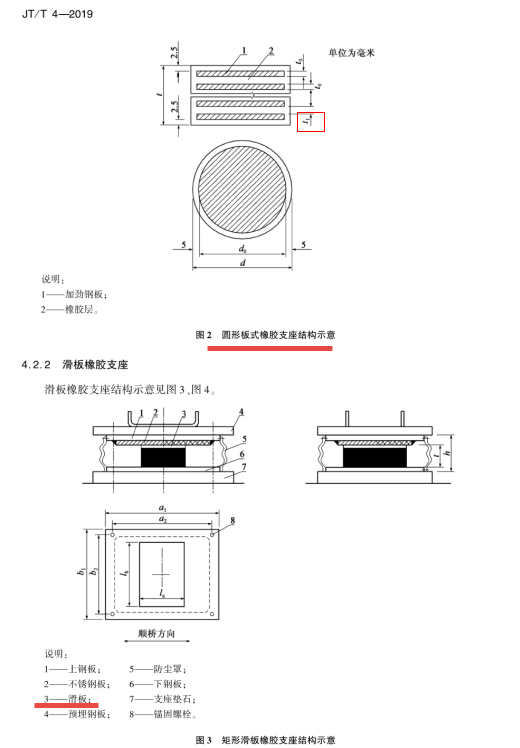

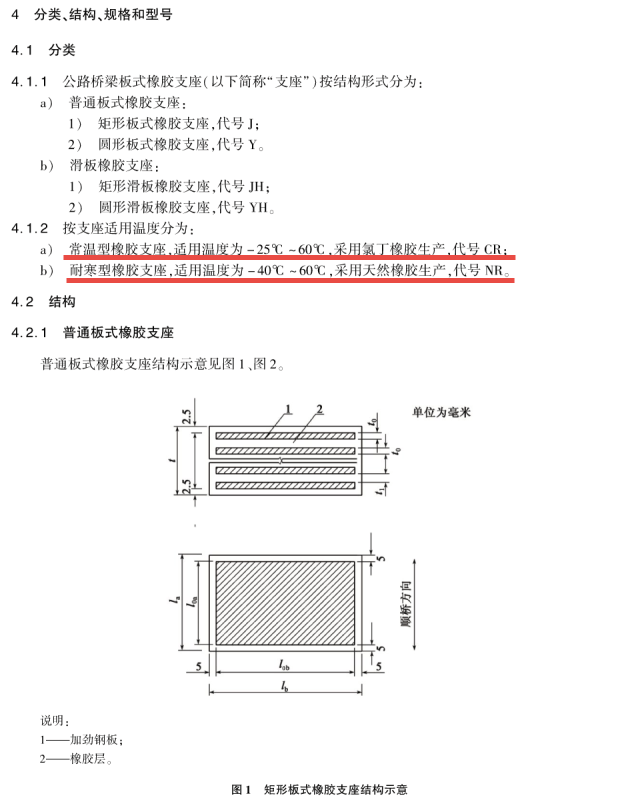

公路桥梁板式橡胶支座包含两大类：（1）普通板式橡胶支座（2）滑板橡胶支座（旧版规范是 四氟滑板橡胶支座），每一类又分为矩形和圆形。

下面整理两版规范与设计比较相关的部分内容。

JT/T 4-2004《公路桥梁板式橡胶支座》

JT/T 4-2019《公路桥梁板式橡胶支座》

小结：

（1）两版规范大体是类似的，但是一些表述有所调整。

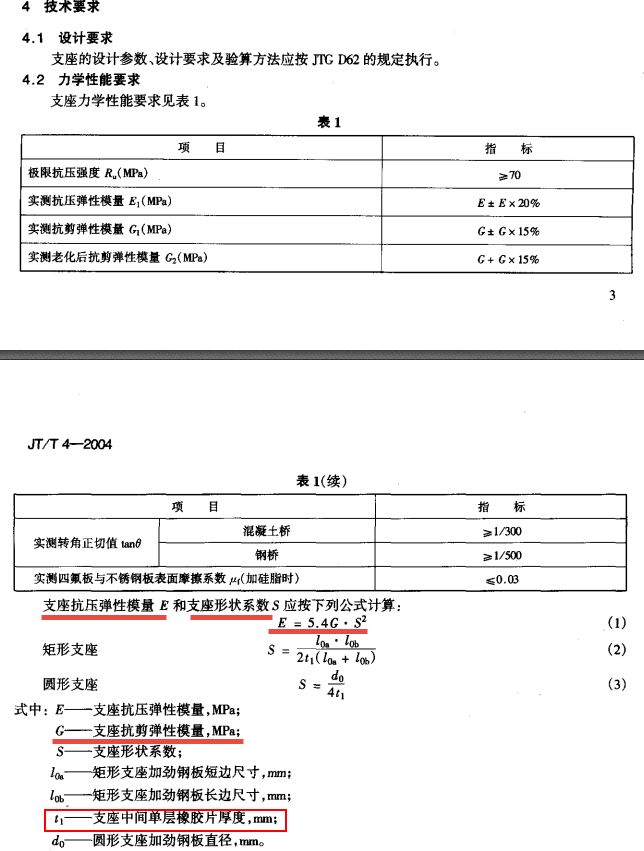

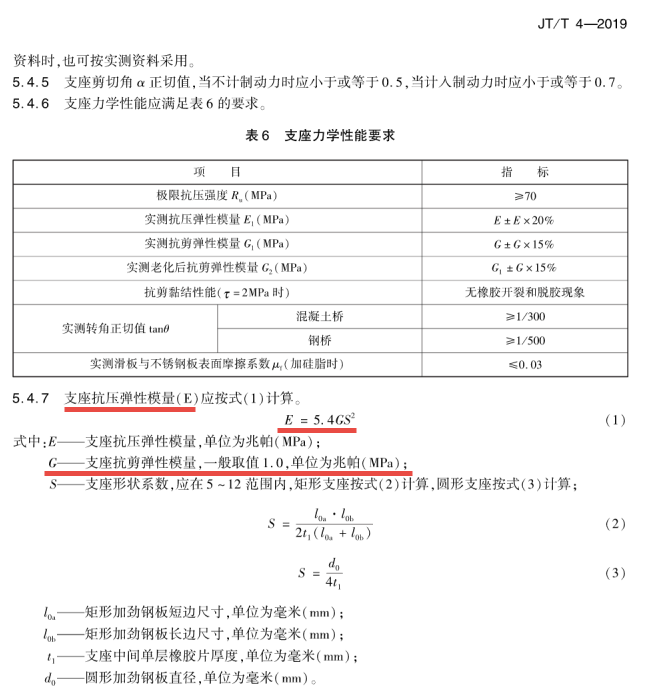

（2）橡胶支座的抗压弹性模量E与抗剪弹性模量G及支座形状系数S相关。

（3）《公路桥梁板式橡胶支座规范 》 JT/T 4-2019 给出了支座的抗剪模量G的建议值，按1.0Mpa取。

有了支座的规格和上面这些公式，我们可以换算支座的竖向刚度和剪切刚度，进而进行相关评估。
