[软件][编程][动力学] NSDOF v2023: A Tool for Nonlinear Dynamic Analysis of SDOF System (NSDOF单自由度系统动力非线性分析工具 v2023)

实干、实践、积累、思考、创新。


重新更新软件,NSDOFV2023版软件目前包含非线性黏滞阻尼器、摩擦阻尼器、黏弹性阻尼器、金属阻尼器及狗骨形滞回的摩擦阻尼器,适合做减震研究。

  • 程序图标 ( Program Icon )



  • 程序介绍 ( Program Introduction)

NSDOF 是一个基于微软的windows窗口程序,用于单自由度结构的动力非线性分析。结构可是弹性也可以是弹塑性。动力荷载可以是施加在结构基座的地震加速度,也可以是施加在结构顶部的动力荷载。程序使用逐步积分法求解增量非线性运动方程。可以输出结构的各种响应结果,包括抗力,阻尼力,参考惯性力,位移,速度,加速度,耗能,滞回曲线等。

NSDOF is a Microsoft Windows based application for the dynamic analysis of single degree of freedom structural systems. The structure may be modeled as elastic, elastic-plastic. The dynamic loading may be input as an earthquake accelerogram acting at the base of the structure, or as a dynamic force applied at the roof of the structure. The program uses a step-by-step method to solve the incrementally nonlinear equations of motion.  Multiple analysis results can be output, including  resistance, damping force,  reference inertia force, displacement, velocity, acceleration, energy dissipation, hysteretic curve, etc.

NSDOFV2023软件,增加了狗骨形滞回的摩擦阻尼器。目前软件一共包含5种阻尼器:非线性黏滞阻尼器、摩擦阻尼器、黏弹性阻尼器、金属阻尼器,狗骨形滞回的摩擦阻尼器,非常适合做减震研究。各阻尼器可以同时设置,与主体结构并联。主体结构可以是弹性,也可采用二折线非线性滞回本构。需要其他本构可以增加。

软件历史版本:

NSDOF 2016: [Tool][软件][动力学]NSDOF v2016: A Tool for Nonlinear Dynamic Analysis of SDOF System (NSDOF: 单自由度系统动力非线性分析工具)

NSDOF 2020: [Tool][软件][Dynamics] NSDOF v2020: A Tool for Nonlinear Dynamic Analysis of SDOF System (NSDOF单自由度系统动力非线性分析工具 v2020)

NSDOF 2022: [软件][更新][Dynamics] NSDOF v2022: A Tool for Nonlinear Dynamic Analysis of SDOF System (NSDOF单自由度系统动力非线性分析工具 v2022)

  • 程序算例 ( Program Examples)

[01] [软件][动力学][Dynamics] NSDOF算例1——单自由度体系弹性动力时程分析

[02] [软件][动力学][Dynamics] NSDOF算例2——单自由度体系非线性动力时程分析

[03] [软件][动力学][Dynamics] NSDOF算例3——非线性粘滞阻尼单自由度体系动力时程分析

[04] [软件][动力学][Dynamics] NSDOF算例4——摩擦阻尼单自由度体系动力时程分析

[05] [软件][动力学][Dynamics] NSDOF算例5——非线性粘滞阻尼器+材料非线性 单自由度体系动力时程分析

[06] [软件][动力学][Dynamics] NSDOF算例6——设置黏弹性阻尼器单自由度体系动力时程分析 (Dynamic time history analysis of a single degree of freedom system with viscoelastic dampers)

[07] [软件][动力学][Dynamics] NSDOF算例7——设置狗骨式滞回摩擦阻尼器单自由度体系动力时程分析 [Dynamic time history analysis of a single degree of freedom system with dog bone type hysteretic friction damper]

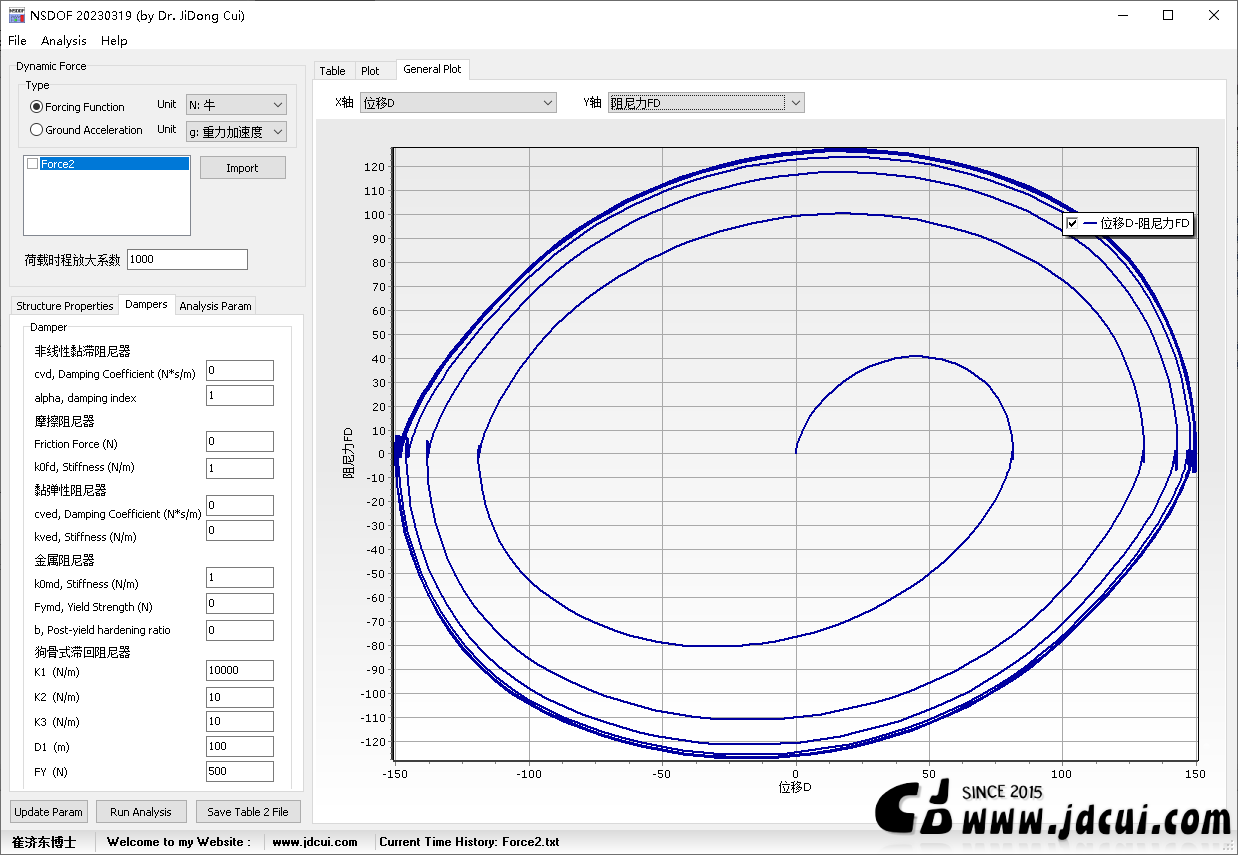

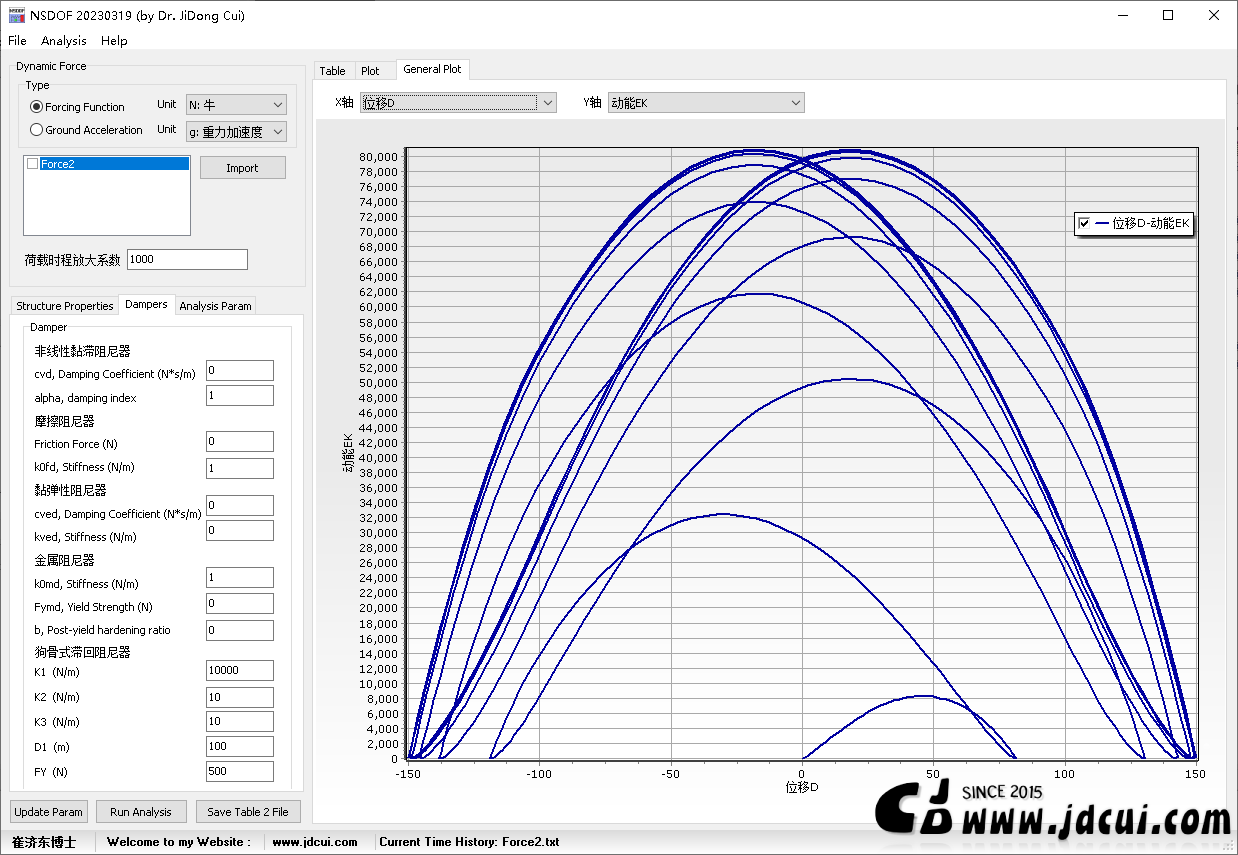

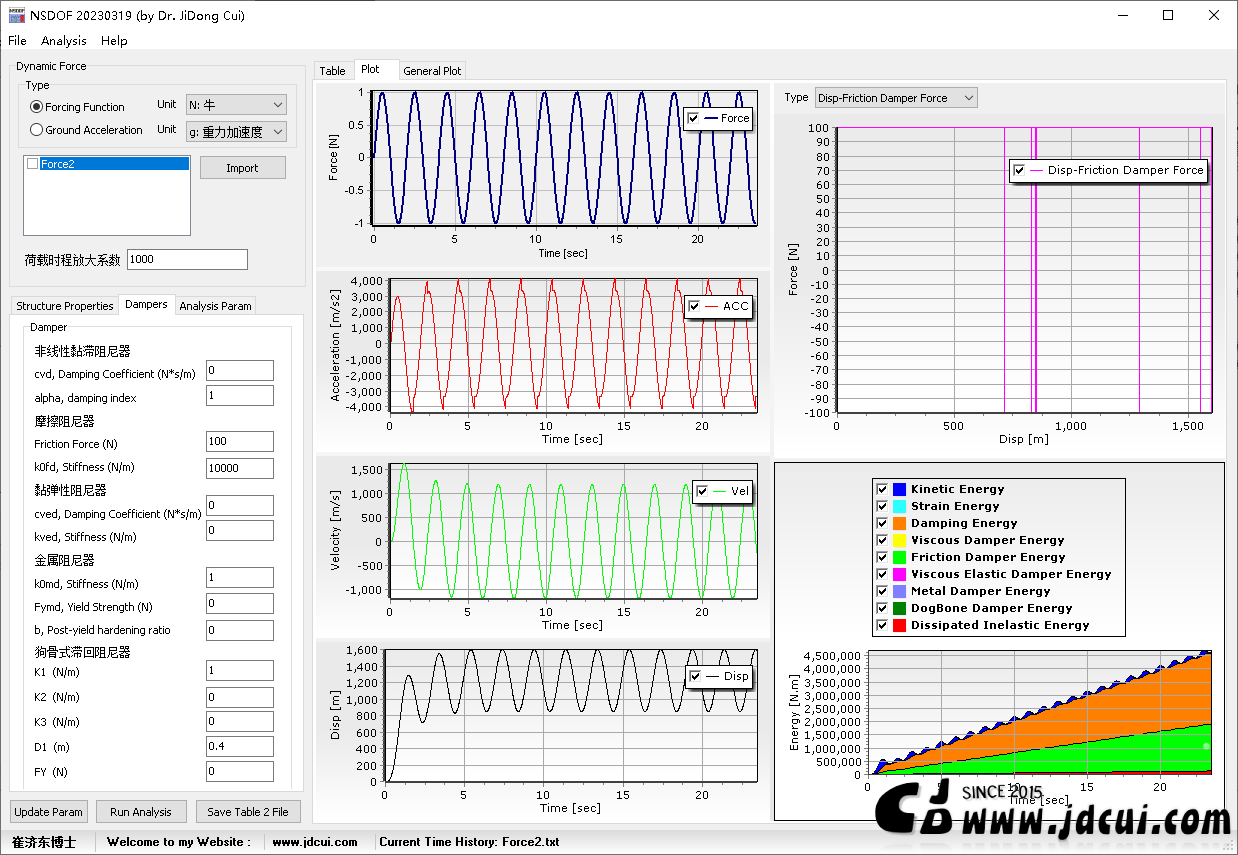

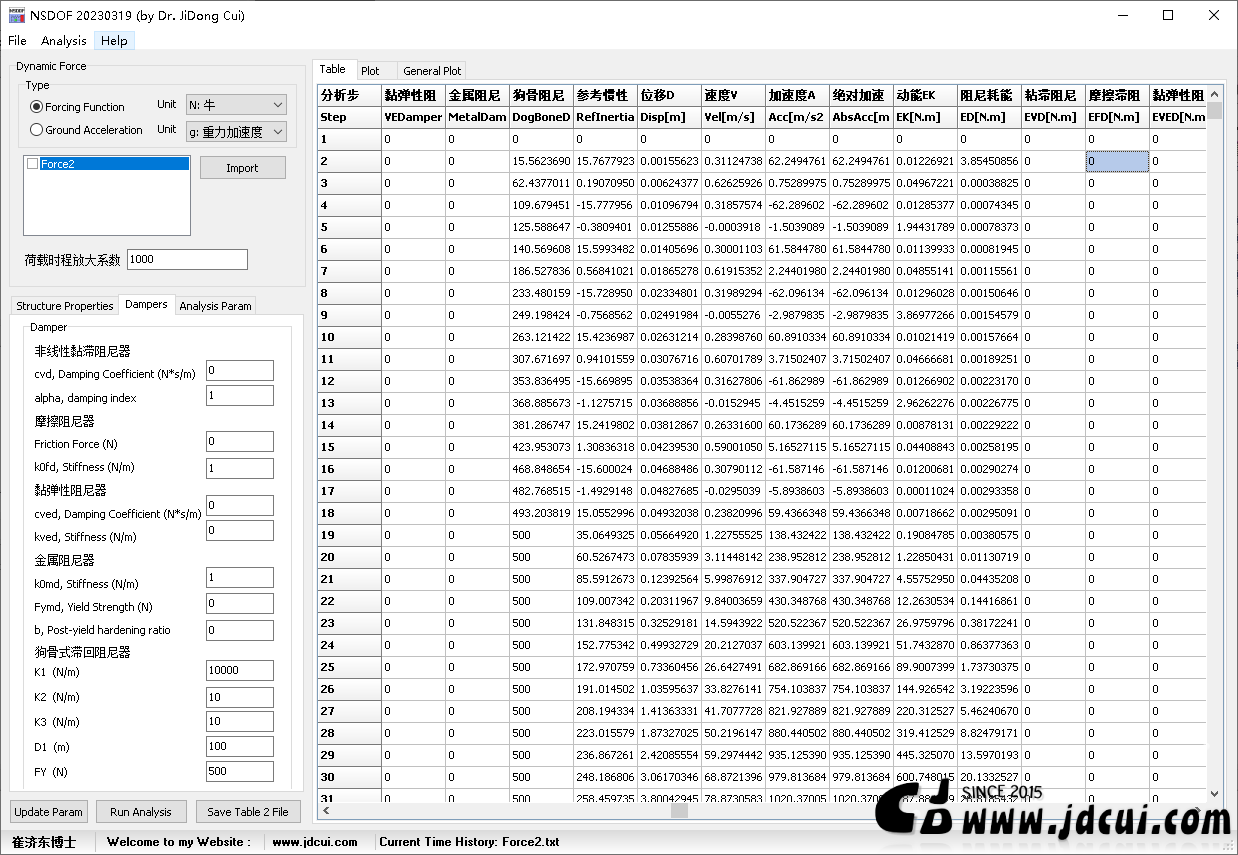

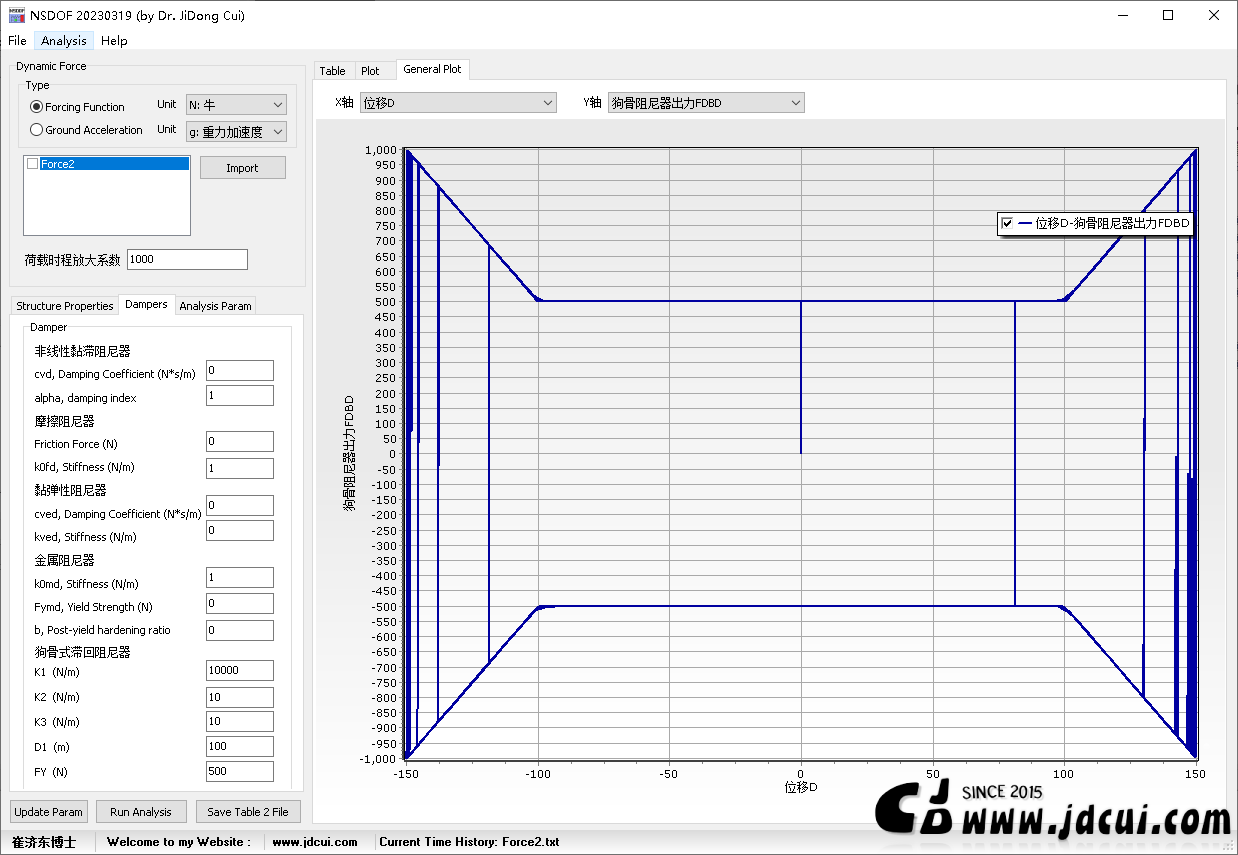

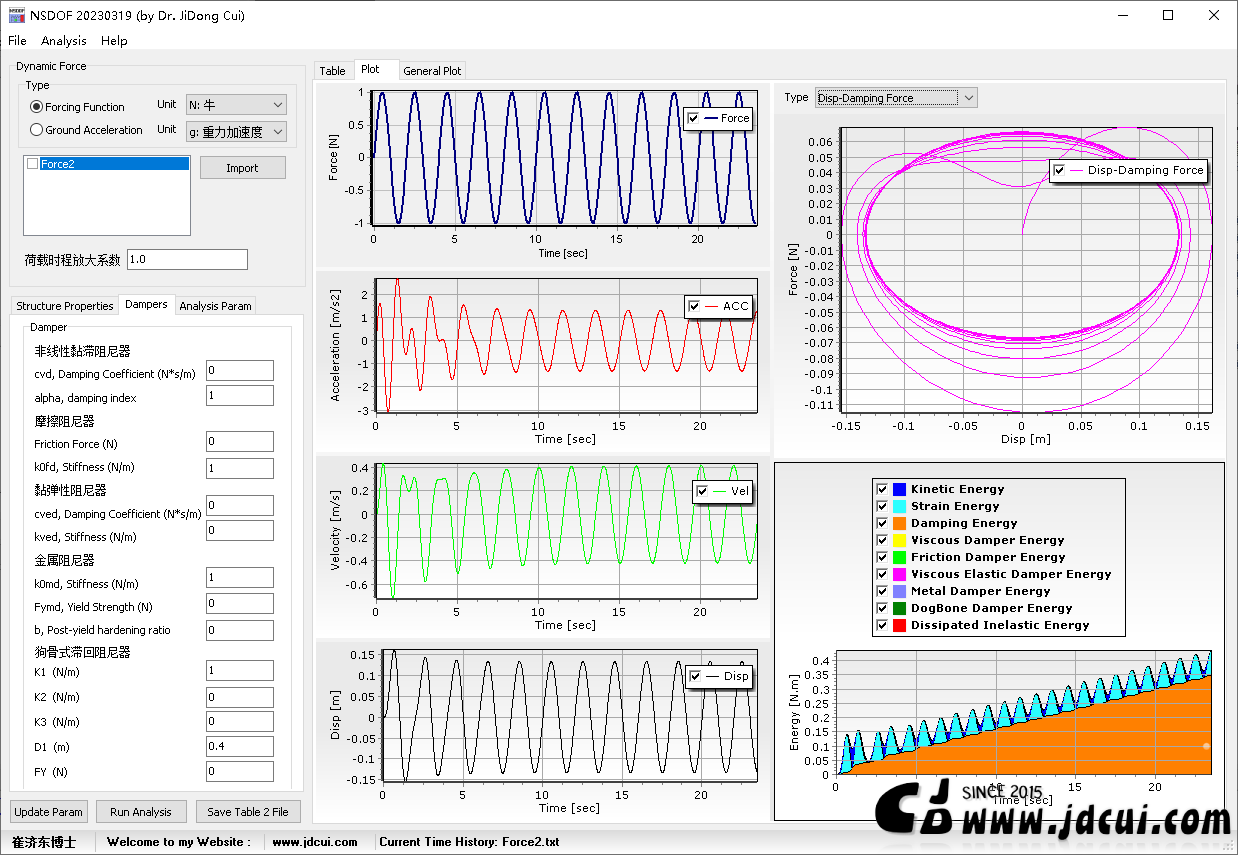

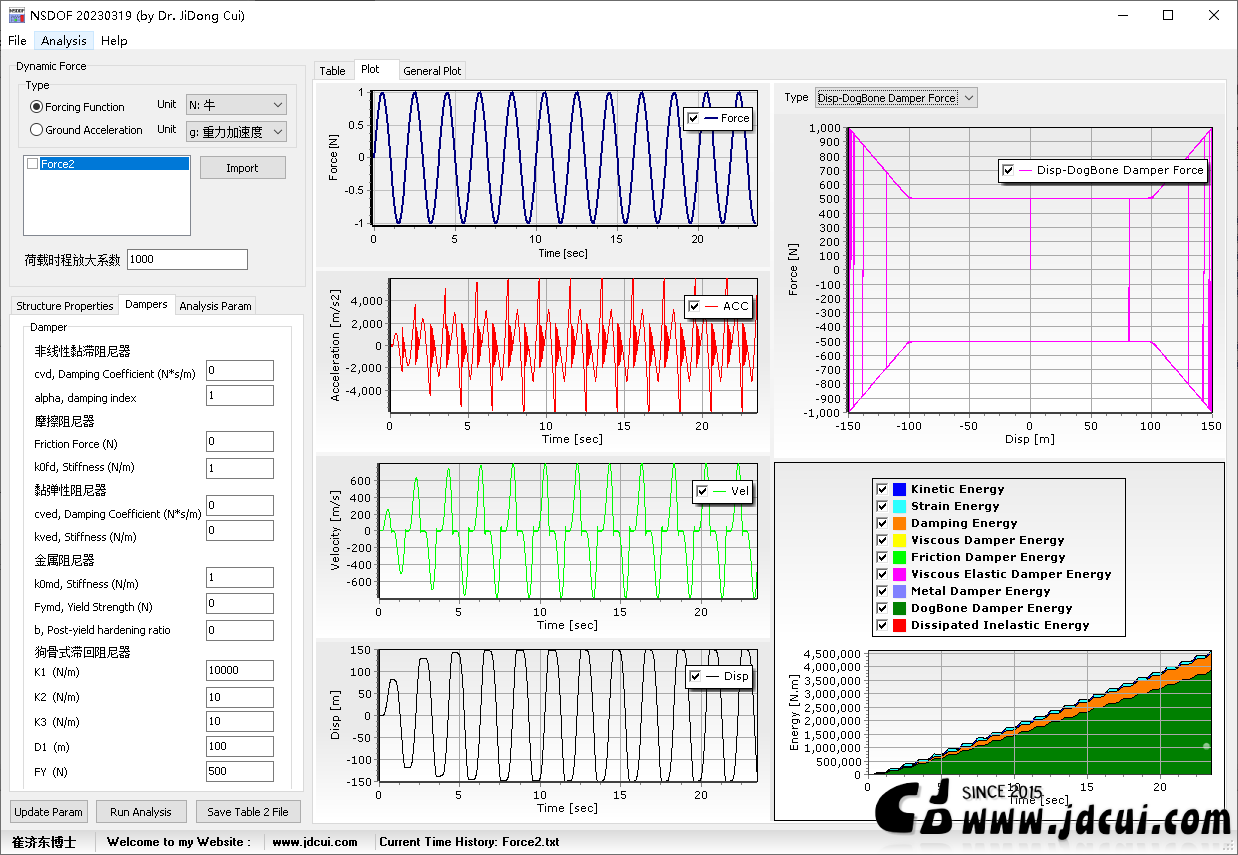

  • 程序界面 ( Program Interface )


You already voted!
  • 下载 ( Download )

如果您需要这个软件,请在这给网站捐助:http://www.jdcui.com/?page_id=4813,捐助金额不低于300RMB,捐助后在评论区留下您的评论,或者联系管理员QQ:3014479529,给您配置软件,对软件有任何疑问也欢迎联系,敬请尊重劳动成果 !!!另外,如果软件现有功能无法满足您的需求,您可以和我联系,可以针对您的需求,做修改和调整。
