[软件][地震工程] IRSA 案例1 —— 等延性反应谱分析 ( Constant Ductility Response Spectra Analysis Examples of IRSA)

实干、实践、积累、思考、创新。


以下算例采用IRSA [软件][地震工程][科研][更新] IRSA 2022: Inelastic Response Spectra Analysis Program (弹塑性反应谱及单自由度非线性地震分析工具) 进行等延性谱反应谱的计算,具体步骤:

(1)导入地震波 Import Ground Motion

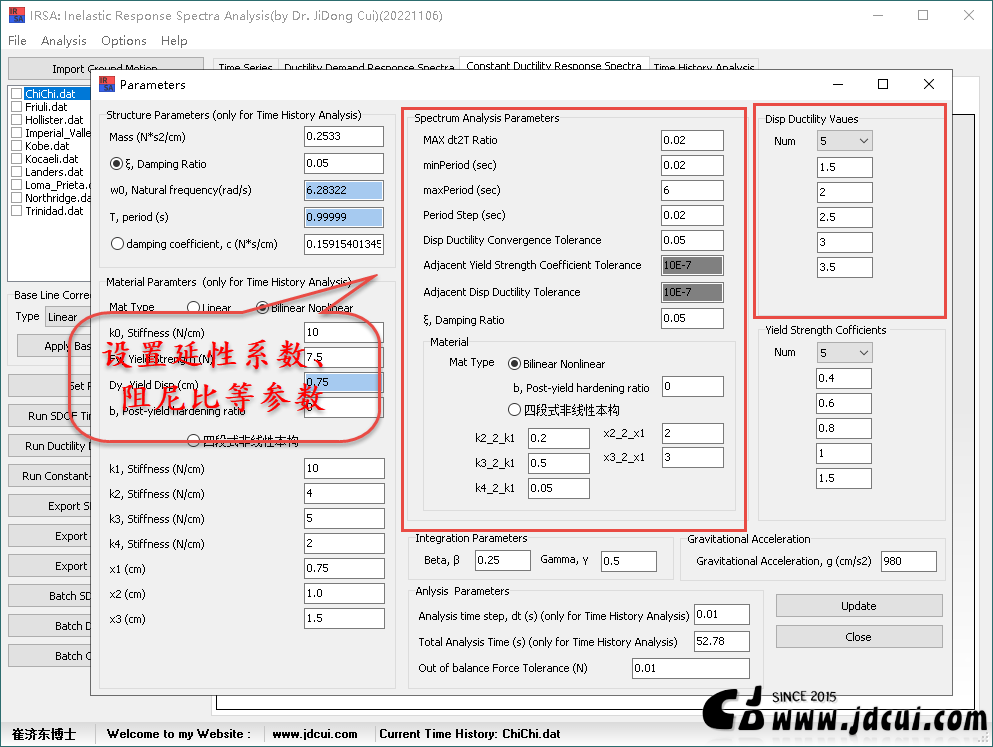

(2)设置分析参数 Set Analysis Parameters

(3)运行分析 Run Analysis

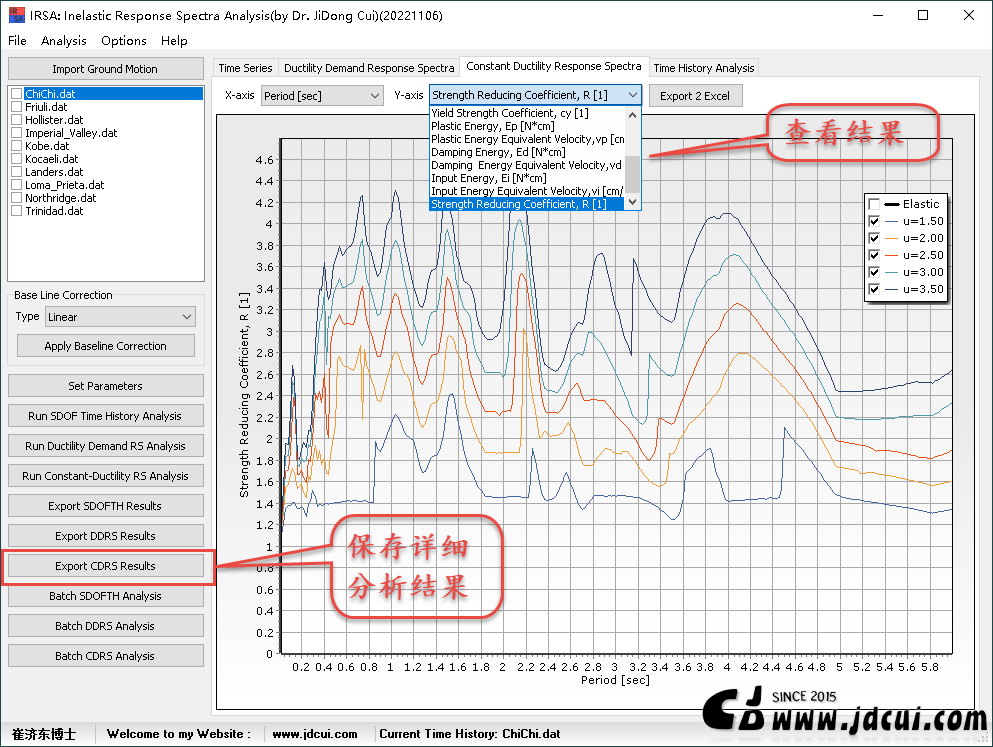

(4)查看分析结果 Check Analysis Results

IRSA中提供的等延性反应谱类型包括以下15种:

  1. 相对位移 Displacement [cm]
  2. 相对速度 Velocity [cm/sec]
  3. 相对加速度 Acceleration [g]
  4. 绝对加速度 Absolute Acceleration [g]
  5. 伪速度 Pseudo-Velocity [cm/sec]
  6. 伪加速度 Pseudo-Acceleration [g]
  7. 位移延性 Displacement Ductility [1]
  8. 屈服强度系数 Yield Strength Coefficient, cy [1]
  9. 塑性耗能 Plastic Energy, Ep [N*cm]
  10. 塑性耗能等效速度 Plastic Energy Equivalent Velocity,vp [cm/se
  11. 阻尼耗能 Damping Energy, Ed [N*cm]
  12. 阻尼耗能等效速度 Damping Energy Equivalent Velocity,vd [cm/sec]
  13. 地震输入能 Input Energy, Ei [N*cm]
  14. 地震输入能等效速度 Input Energy Equivalent Velocity,vi [cm/sec]
  15. 强度折减系数 Strength Reducing Coefficient, R [1]

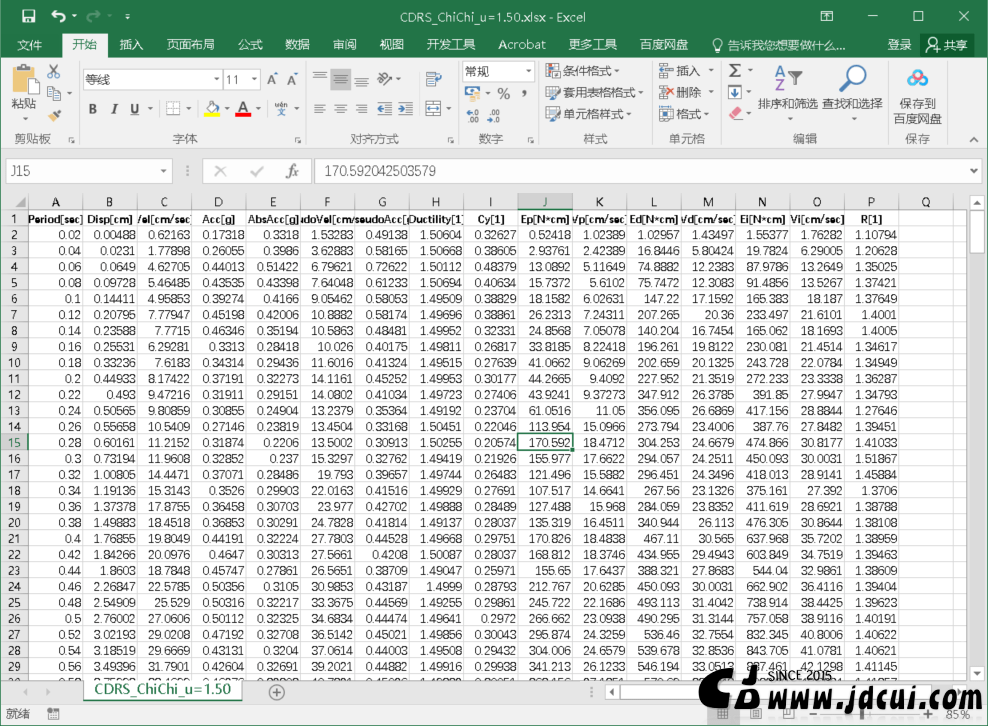

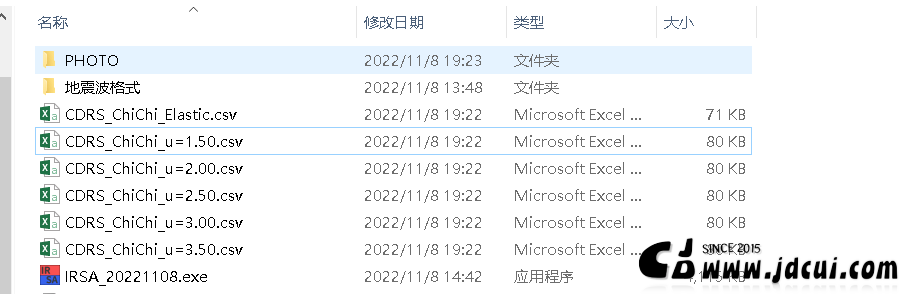

(5)保存详细结果 Save Detailed Results
