[软件][动力学][Dynamics] NSDOF算例5——非线性粘滞阻尼器+材料非线性 单自由度体系动力时程分析

实干、实践、积累、思考、创新。


在网友建议下,NSDOF (  [Tool][软件][Dynamics] NSDOF v2020: A Tool for Nonlinear Dynamic Analysis of SDOF System (NSDOF单自由度系统动力非线性分析工具 v2020)  ) 增加了非线性粘滞阻尼器。可以在考虑或者不考虑结构阻尼的情况下,考虑非线性粘滞阻尼器进行动力时程分析。下面算例测试NSDOF同时设置非线性粘滞阻尼器+材料非线性的动力时程分析功能,同时用SAP2000进行同样的分析,并对比验证。其中非线性阻尼器阻尼指数取0.1,整个动力方程高度非线性。

  • 算例参数

质点质量: 1kg

体系弹性刚度:100N/m

屈服强度: 0.75N

屈服后刚度强化系数:0

结构的粘滞阻尼系数c:0N-s/m

粘滞阻尼器的阻尼系数cvd: 1.0 N-s/m

粘滞阻尼器的阻尼指数alpha:0.1

施加的加速度时程:NGA 1013 LDM064

采用Newmark beta 法进行数值积分计算。

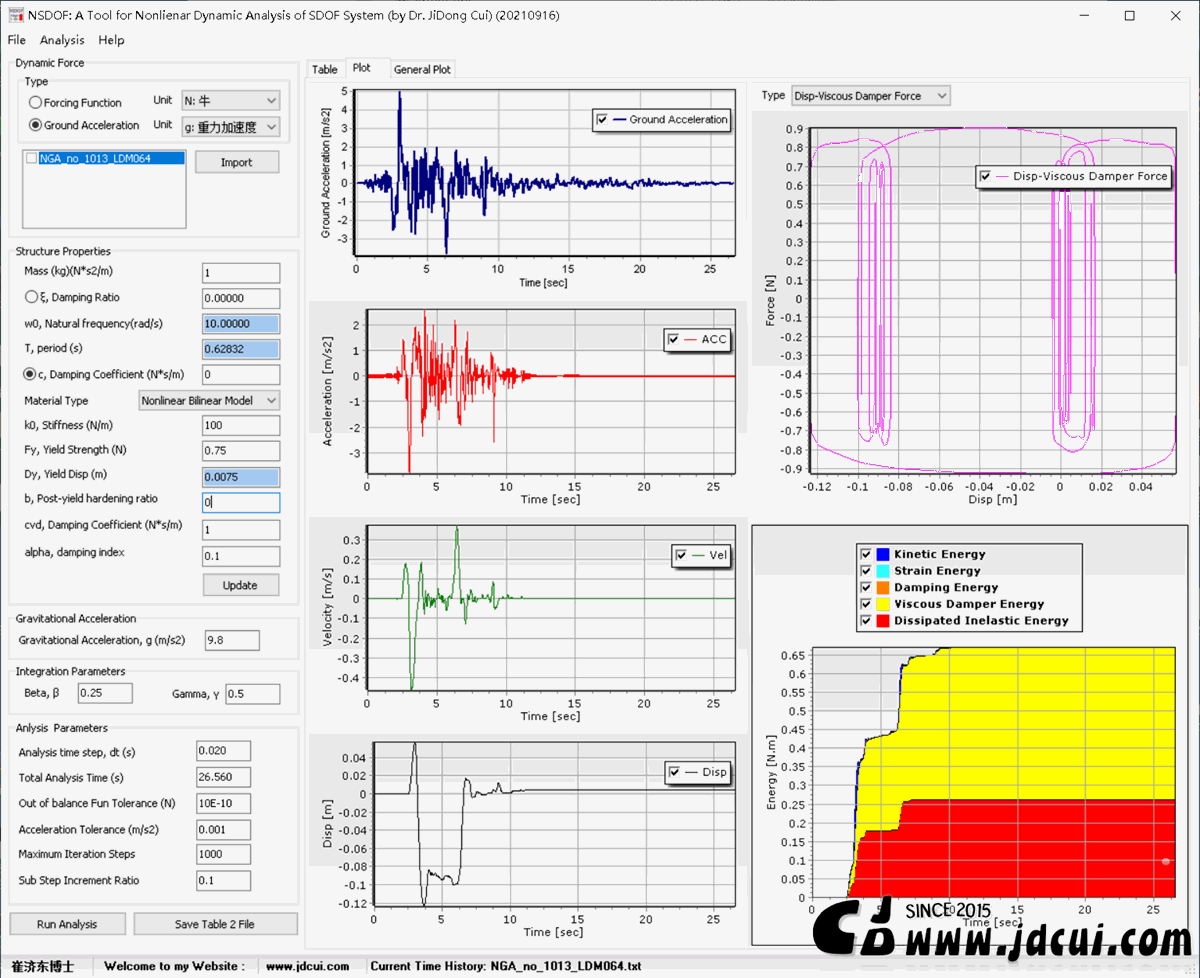

NSDOF参数设置及分析

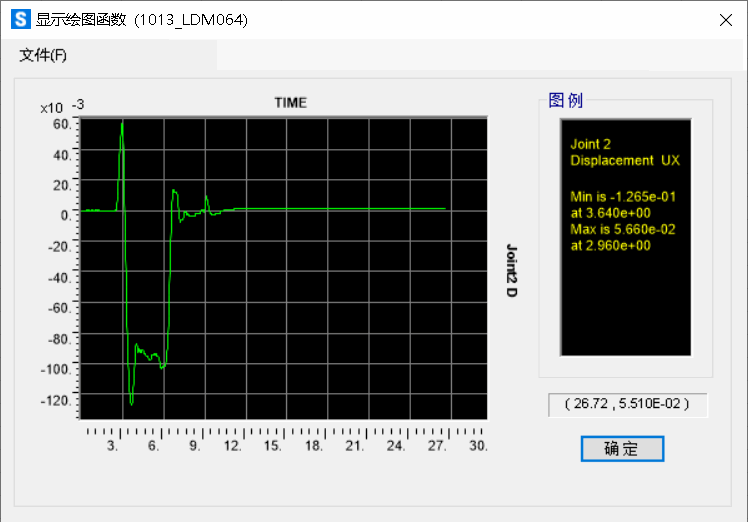

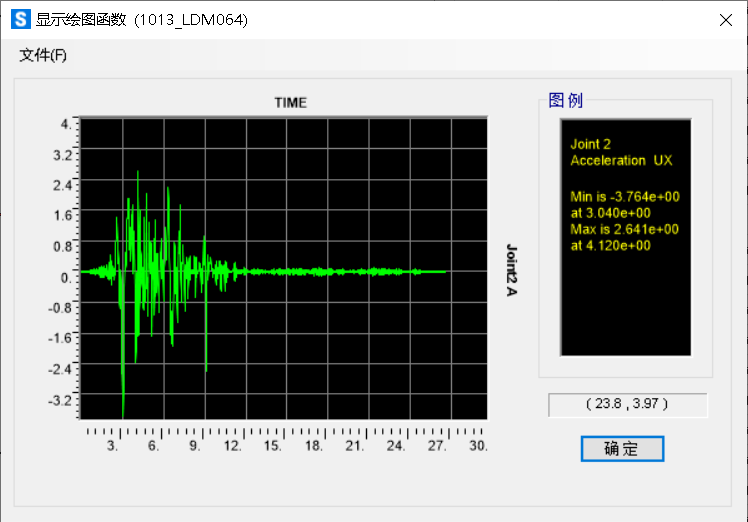

SAP2000参数设置及分析

sap2000中通过连接单元进行单自由度体系的模拟。一共设置两个连接单元。

第一个连接单元模拟主体结构的非线性本构,采用wen模型。第二连接单元模拟粘滞阻尼器,采用damper模型。

同时,结构的阻尼设置为0。

NSDOF及SAP2000分析结果对比

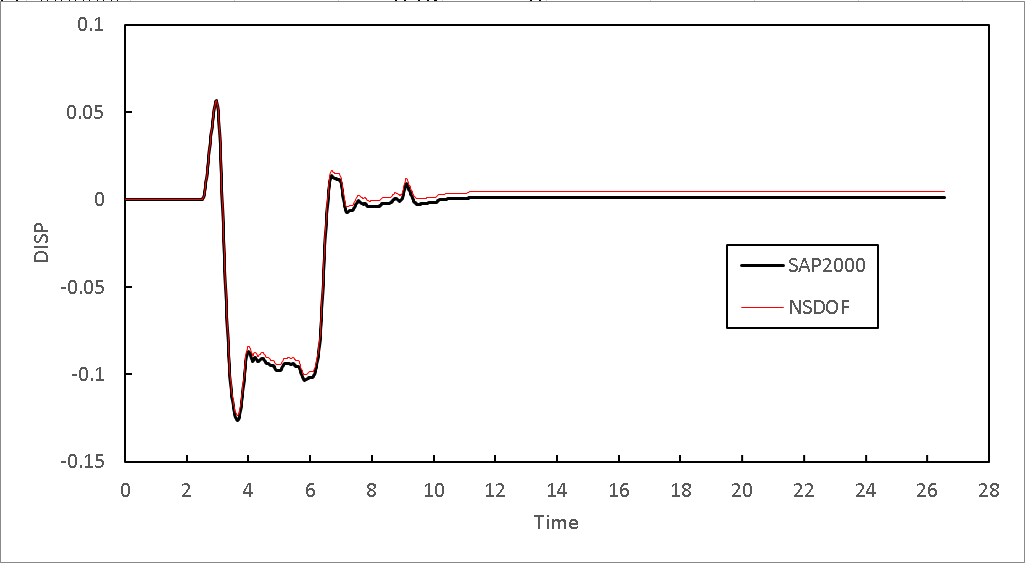

顶点位移时程

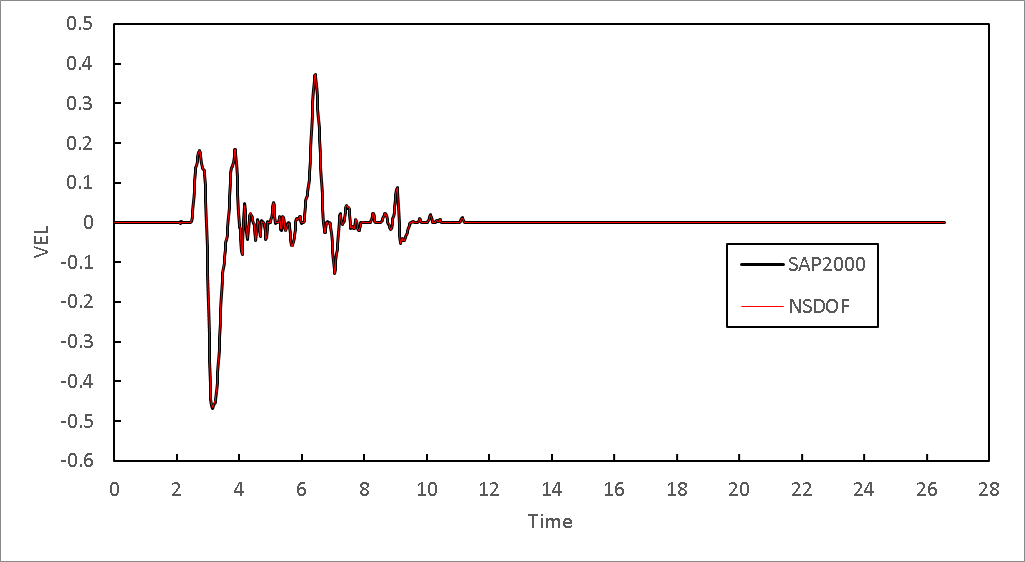

顶点速度时程

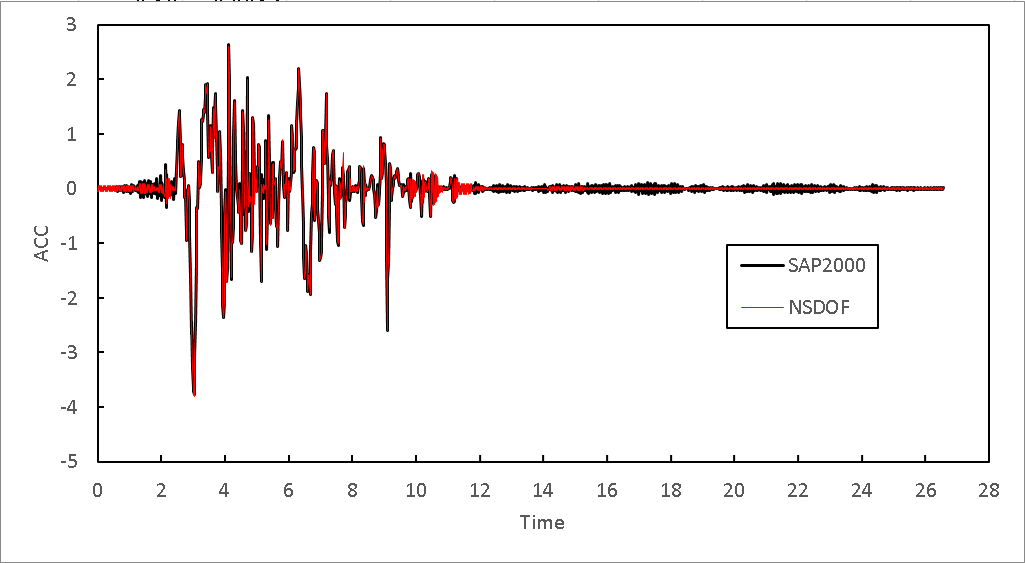

顶点加速度时程

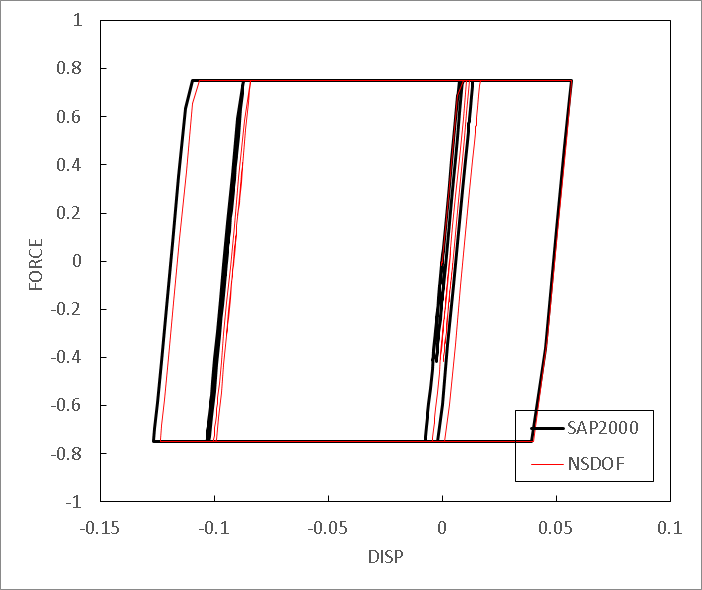

主体结构的滞回曲线

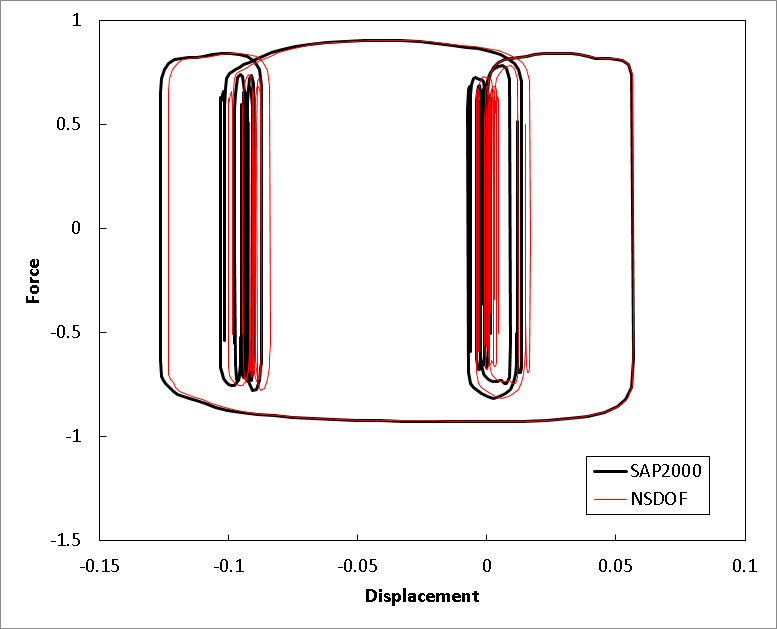

非线性粘滞阻尼器的滞回曲线

由上述对比分析可见,即便在阻尼指数较小,且结构非线性时,NSDOF的分析结果与SAP2000结果依然是基本一致的。
