[软件][地震动][Update] GMP v2020: A tool for Calculating Ground Motion Parameters for Seismic Analysis of Structures [结构抗震分析地震动强度指标/地震动参数计算工具]

新版软件已发布,移步这个页面:[软件][地震动][更新] GMP v2024: A tool for Calculating Ground Motion Parameters for Seismic Analysis of Structures [结构抗震分析地震动强度指标/地震动参数计算工具]

实干、实践、积累、思考、创新。


  • 程序图标 ( Program Icon )

  • 程序介绍 ( Program Introduction)

根据小伙伴的建议与要求,更新 GMP地震动参数计算软件

(1)更新了界面的友好性

(2)增加了两个参数目前一共支持48个参数了,

(3)增加了批量分析功能

下面逐个介绍。

地震动参数计算工具,总共提供 48个参数的计算。支持多组地震波批量分析,获得各地震波的分析结果及分析结果汇总表。

GMP : A tool for Calculating Ground Motion Parameters for Seismic Analysis of Structures.

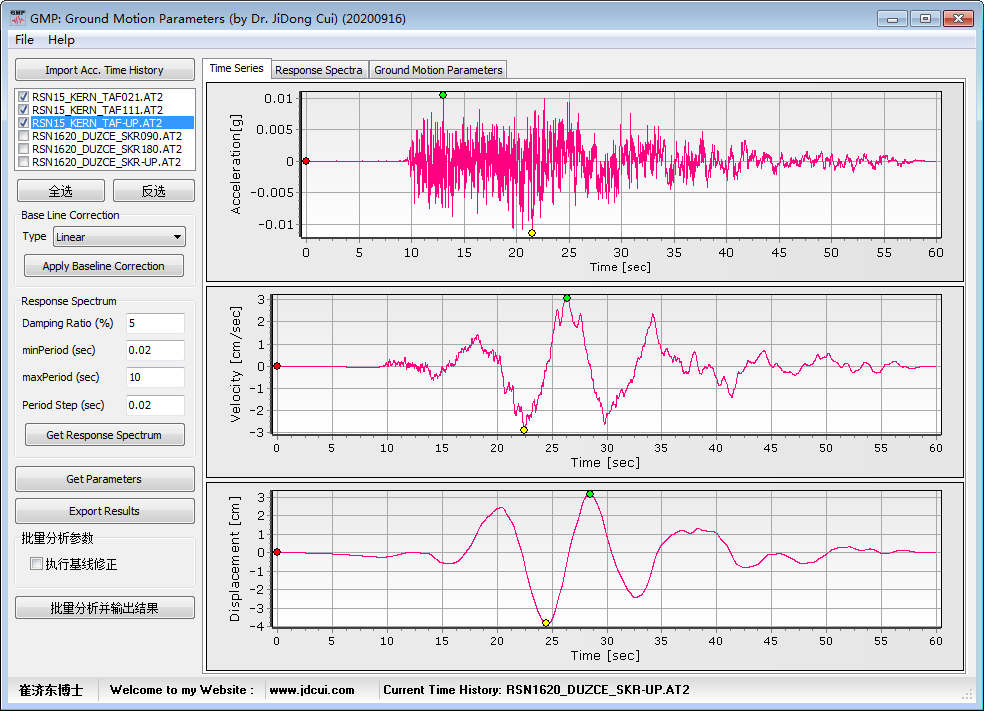

(1) 加速度、速度、位移时程

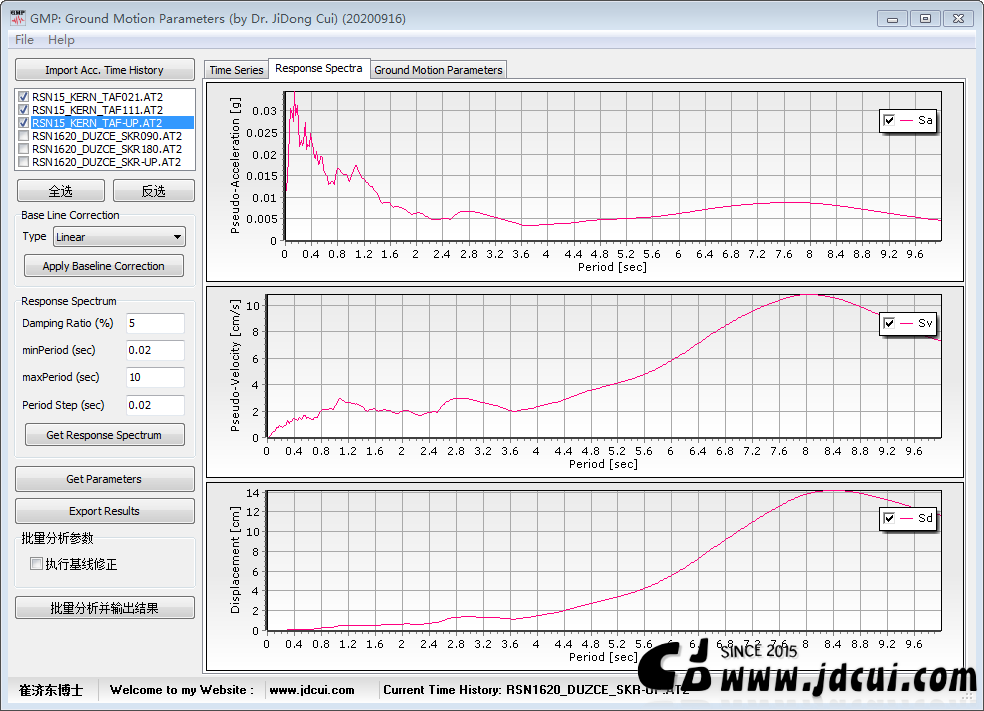

(2) 谱加速度、谱速度、谱位移

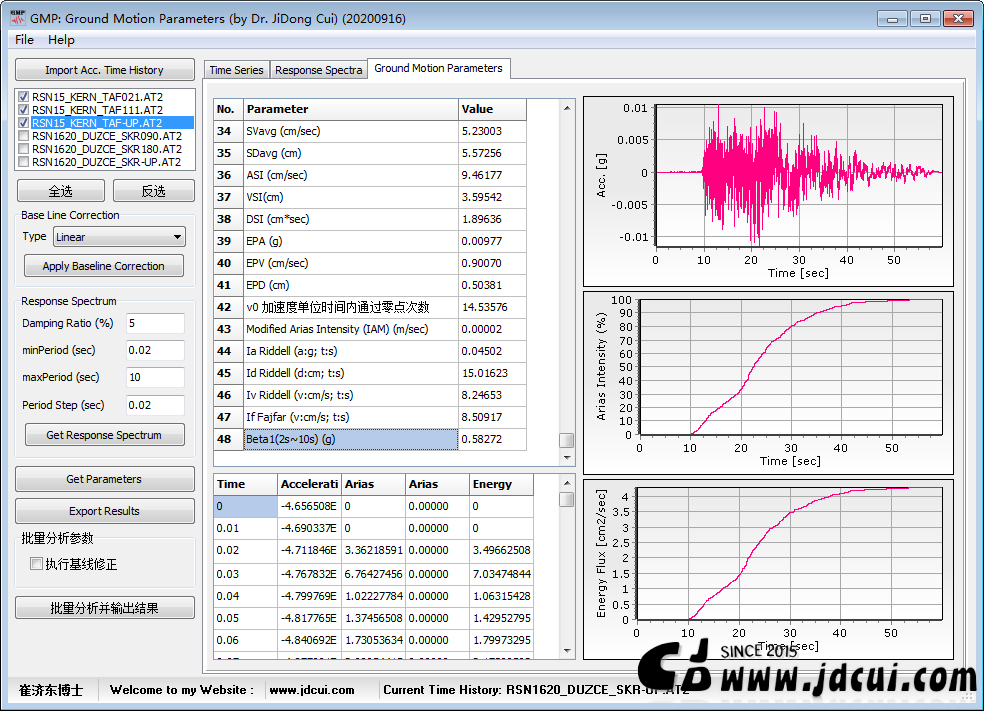

(3) 地震动参数、Husid plot、Energy Flux plot,

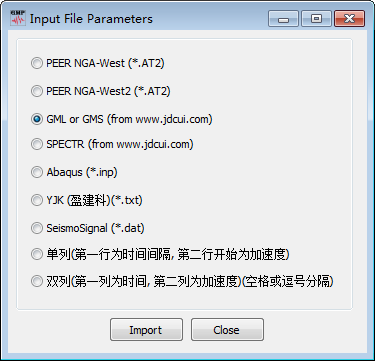

(4) 支持丰富的数据导入格式

具体包括:

a. PEER数据格式(NGA WEST, NGA WEST2, NGA EAST)

b. GML or GMS (from www.jdcui.com)

c. SPECTR (from www.jdcui.com)

d. YJK (盈建科)

e. SeismoSignal

d. 通用的单列、双列地震波格式

  • GMP主要参数 ( Ground Motion Paramters )

(1)PGA ,Peak ground values of acceleration , 峰值地震动加速度。

(2)PGV ,Peak ground values of velocity (PGV) , 峰值地震动速度。

(3)PGD ,Peak ground values of displacement, 峰值地震动位移。

(4)FR1 = PGV /PGA , 地面速度峰值与加速度峰值比。

(5)FR2 = PGD /PGV , 地面位移峰值与速度峰值比。

(6)SI , Housner Intensity (HI), Housner谱强度。

(7)aRMS, Root-mean-square (RMS) of acceleration, 均方根加速度。

(8)vRMS, Root-mean-square (RMS) of velocity, 均方根加速度。

(9)dRMS, Root-mean-square (RMS) of velocity, 均方根加位移。

(10)Td,  Significant duration, The interval of time over which a proportion (percentage) of the total Arias Intensity is accumulated (default is the interval between the 5% and 95% thresholds). Arias强度分别占95%和5%的对应时刻之间的时间,目前使用最广泛的地震强震持时。

(11)Arias Intensity, Arias强度。

(12)Characteristic Intensity (Ic),特征强度。

(13)Specific Energy Density (SED),能量密度。

(14)Cumulative Absolute Velocity (CAV),累积绝对速度。

(15)Cumulative Absolute Displacement (CAD),累积绝对位移。

(16)Cumulative Absolute Energy (CAI),累积绝对能量。

(17)Ea, NAU和HALL指标。

(18)ArsSqrt(Ea) , NAU和HALL指标。

(19)Ev, NAU和HALL指标。

(20)Vrs, NAU和HALL指标。

(21)Ed, NAU和HALL指标。

(22)Drs, NAU和HALL指标。

(23)Pa ,Housner 均方根加速度

(24)Arms = sqrt(Pa ),Housner 均方根指标。

(25)Pv,Housner 均方根速度

(26)Vrms = sqrt(Pv )Housner 均方根指标。

(27)Pd,Housner 均方根位移。

(28)Drms = sqrt(Pd )Housner 均方根指标。

(29)PSA,Peak acceleration,谱加速度峰值 。

(30)PSV,Peak velocity, 谱速度峰值 。

(31)PSD,Peak displacement,谱位移峰值

(32)SAavg,加速度谱均值。

(33)SVavg,速度谱均值。

(34)SDavg,位移谱均值。

(35)ASI,Acceleration Spectrum Intensity 加速度谱烈度。

(36)VSI,Velocity Spectrum Intensity , 速度谱烈度。

(37)DSI,Displacement Spectrum Intensity , 位移谱烈度。

(38)EPA,Effective Peak Acceleration,有效峰值加速度

(39)EPV,Effective Peak Velocity ,有效峰值速度

(40)EPD,Effective Peak Displacement ,有效峰值位移。

(41)v0,加速度单位时间内通过零点次数

(42)IAM, Modified Arias Intensity, 修正Arias强度

(43)Ia, Riddell强度指标

(44)Id, Riddell强度指标

(45)Iv, Riddell强度指标

(46)If, Fajfar强度指标, 修正Arias强度

……

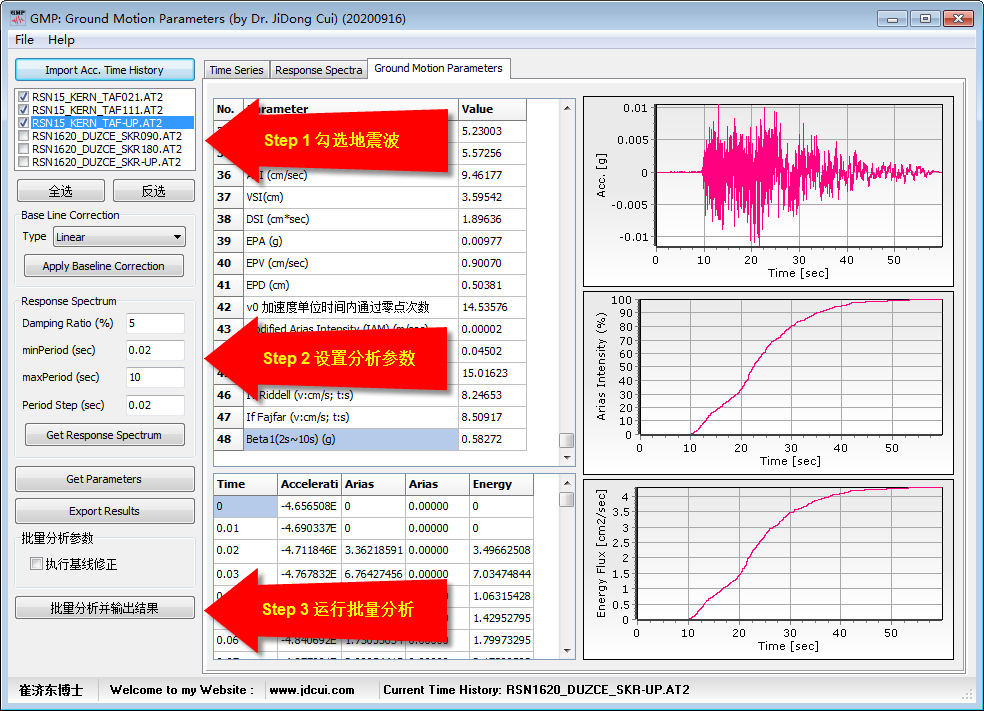

  • 批量分析 ( BATCH Analysis )

(1)勾选需要分析的地震波

(2)设置地震波是否需要极限修正,设置地震波的反应谱分析参数

(3)点击批量分析,软件即可自动对勾选的地震波进行批量分析。

(4)分析完毕,软件输出各组地震波的分析结果及分析结果汇总,方便进行基于地震波参数的相关分析研究。


You already voted!

  • 下载 ( Download )

如果您需要这个软件,请在这给网站捐助:http://www.jdcui.com/?page_id=4813,捐助金额不低于300RMB,捐助后在评论区留下您的评论,或者联系管理员QQ:3014479529,给您配置软件,对软件有任何疑问也欢迎联系,敬请尊重劳动成果 !!!

另外,如果原软件功能无法满足您的需求,您可以和我联系,可以针对您的需求,增加参数、做修改和调整。
