[软件][地震动][Tool] 地震动参数计算软件GMP:补充介绍及说明

之前网友让整理的小工具 GMP:地震动参数计算工具( 见链接[软件][工具][地震][Tool] 结构抗震分析地震动强度指标计算工具 ( A tool for Calculating Earthquake Intensities for Seismic Analysis of Structures)),用于计算各种常用的地震波参数。最近又做了些更新,在这里再详细介绍一下主要功能。

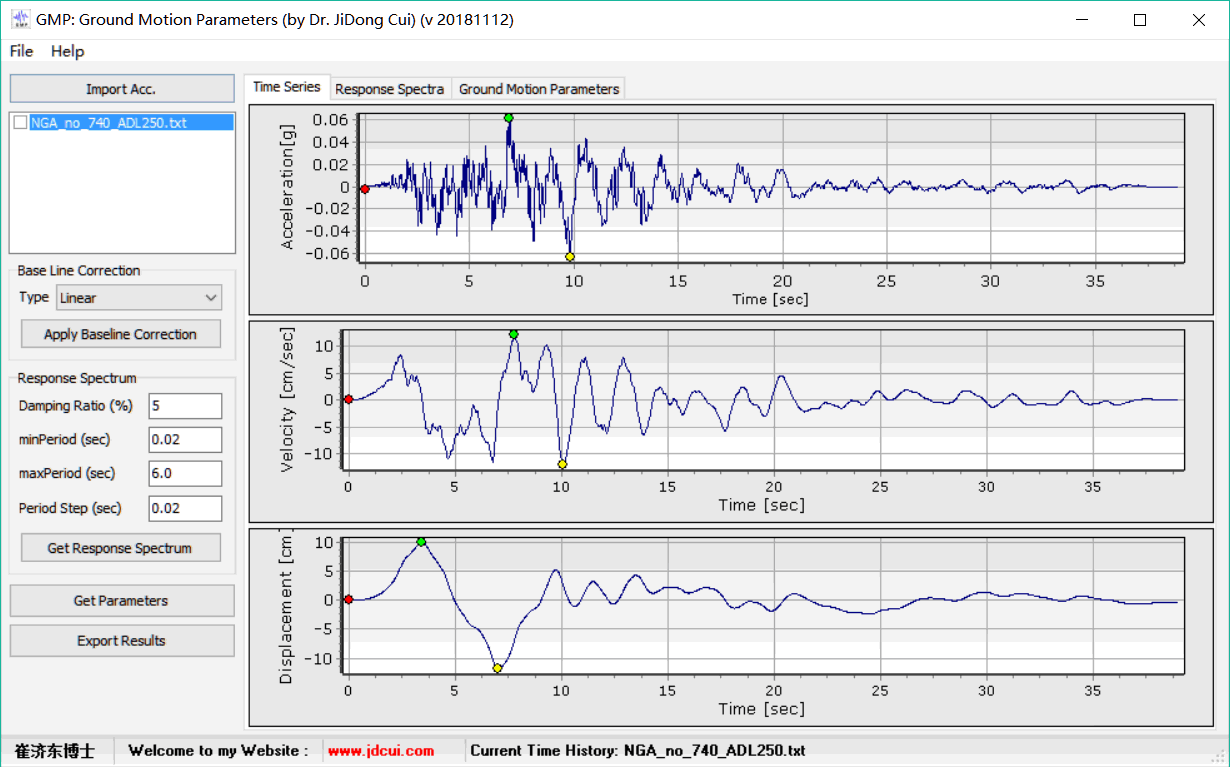

  • 导入时程,查看加速度、速度、及位移时程

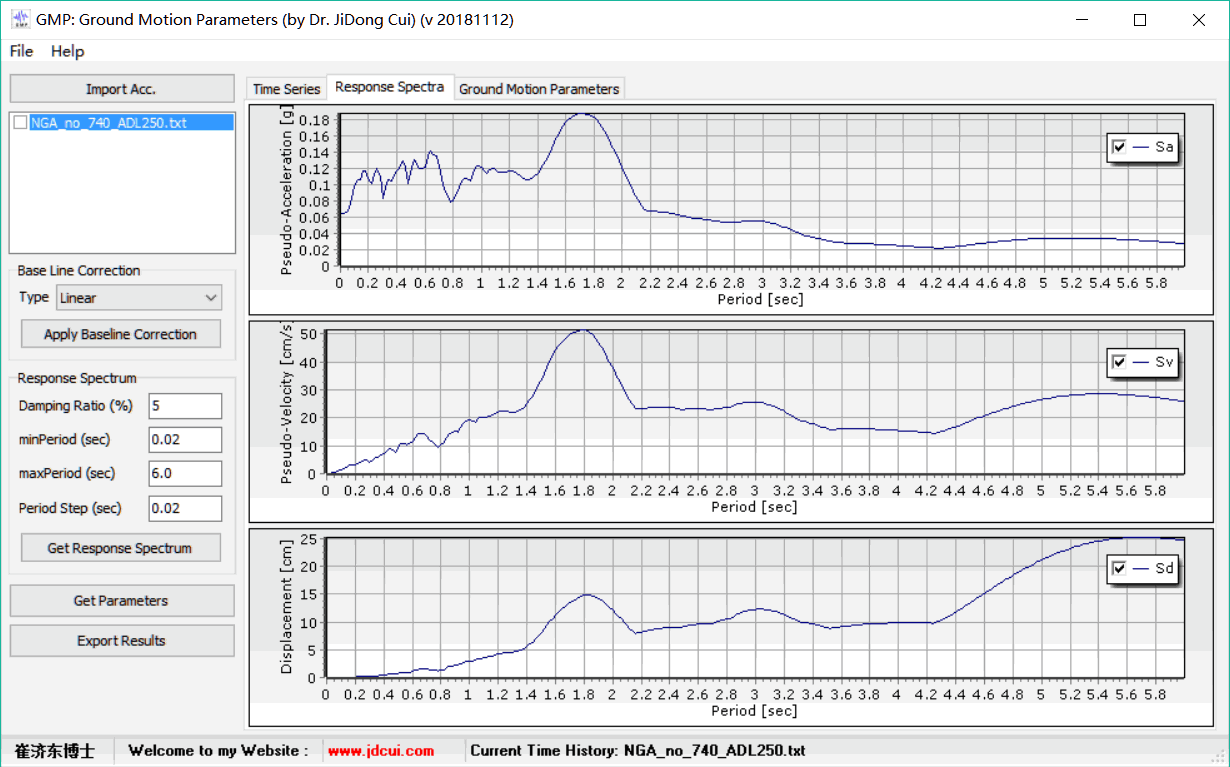

  • 反应谱计算(包括加速度、速度及位移反应谱),可以设置反应谱的周期范围及周期间隔

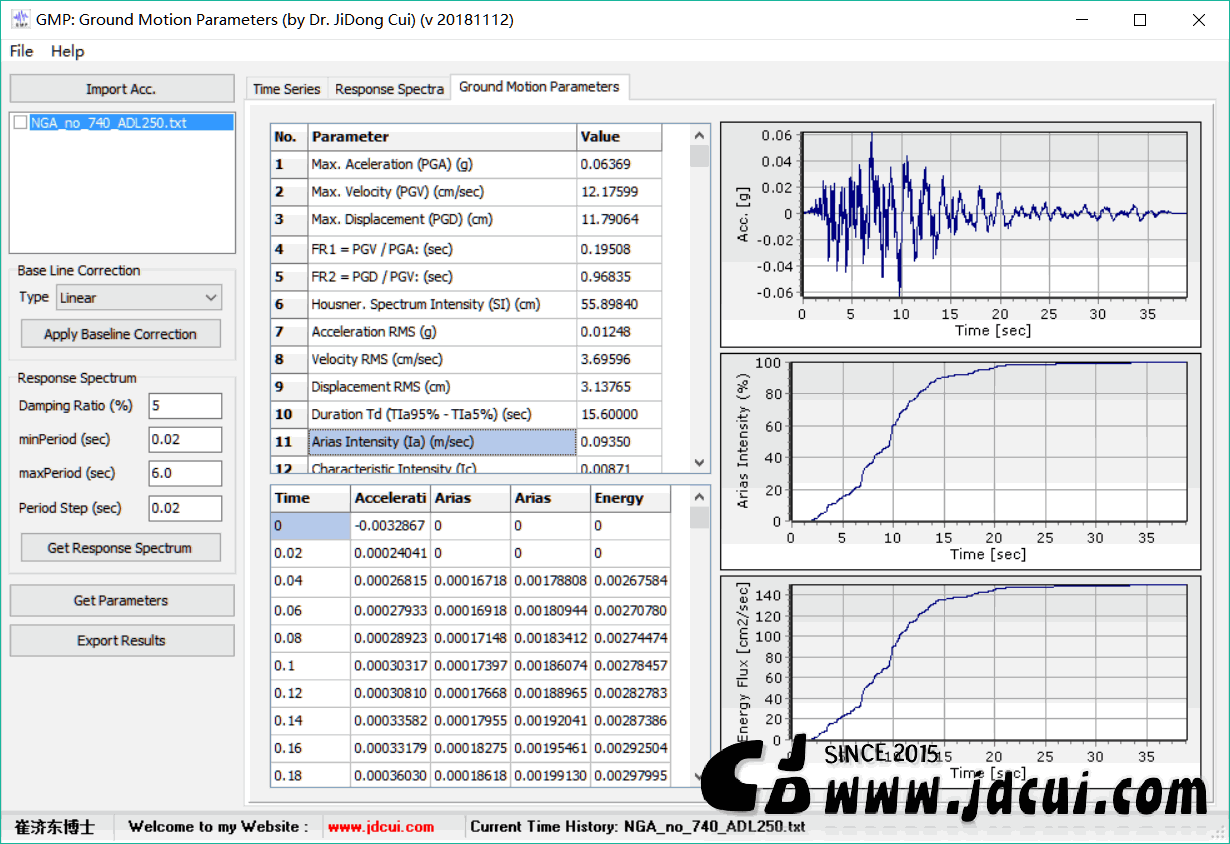

  • 地震动参数,Husid plot、Energy Flux plot

 GMP软件一共提供了 46 个参数的计算及Arias Intensity 及 Energy Flux 图(这些图 SeismoSignal 也提供 )

  • GMP 提供的主要参数说明

(1)PGA ,Peak ground values of acceleration , 峰值地震动加速度。

(2)PGV ,Peak ground values of velocity (PGV) , 峰值地震动速度。

(3)PGD ,Peak ground values of displacement, 峰值地震动位移。

(4)FR1 = PGV /PGA , 地面速度峰值与加速度峰值比。

(5)FR2 = PGD /PGV , 地面位移峰值与速度峰值比。

(6)SI , Housner Intensity (HI), Housner谱强度。

(7)aRMS, Root-mean-square (RMS) of acceleration, 均方根加速度。

(8)vRMS, Root-mean-square (RMS) of velocity, 均方根加速度。

(9)dRMS, Root-mean-square (RMS) of velocity, 均方根加位移。

(10)Td,  Significant duration, The interval of time over which a proportion (percentage) of the total Arias Intensity is accumulated (default is the interval between the 5% and 95% thresholds). Arias强度分别占95%和5%的对应时刻之间的时间,目前使用最广泛的地震强震持时。

(11)Arias Intensity, Arias强度。

(12)Characteristic Intensity (Ic),特征强度。

(13)Specific Energy Density (SED),能量密度。

(14)Cumulative Absolute Velocity (CAV),累积绝对速度。

(15)Cumulative Absolute Displacement (CAD),累积绝对位移。

(16)Cumulative Absolute Energy (CAI),累积绝对能量。

(17)Ea, NAU和HALL指标。

(18)ArsSqrt(Ea) , NAU和HALL指标。

(19)Ev, NAU和HALL指标。

(20)Vrs, NAU和HALL指标。

(21)Ed, NAU和HALL指标。

(22)Drs, NAU和HALL指标。

(23)Pa ,Housner 均方根加速度

(24)Arms = sqrt(Pa ),Housner 均方根指标。

(25)Pv,Housner 均方根速度

(26)Vrms = sqrt(Pv )Housner 均方根指标。

(27)Pd,Housner 均方根位移。

(28)Drms = sqrt(Pd )Housner 均方根指标。

(29)PSA,Peak acceleration,谱加速度峰值 。

(30)PSV,Peak velocity, 谱速度峰值 。

(31)PSD,Peak displacement,谱位移峰值

(32)SAavg,加速度谱均值。

(33)SVavg,速度谱均值。

(34)SDavg,位移谱均值。

(35)ASI,Acceleration Spectrum Intensity 加速度谱烈度。

(36)VSI,Velocity Spectrum Intensity , 速度谱烈度。

(37)DSI,Displacement Spectrum Intensity , 位移谱烈度。

(38)EPA,Effective Peak Acceleration,有效峰值加速度

(39)EPV,Effective Peak Velocity ,有效峰值速度

(40)EPD,Effective Peak Displacement ,有效峰值位移。

(41)v0,加速度单位时间内通过零点次数

(42)IAM, Modified Arias Intensity, 修正Arias强度

(43)Ia, Riddell强度指标

(44)Id, Riddell强度指标

(45)Iv, Riddell强度指标

(46)If, Fajfar强度指标, 修正Arias强度

。。。

  • 软件获得 ( Download Link)

链接: [软件][工具][地震][Tool] 结构抗震分析地震动强度指标计算工具 ( A tool for Calculating Earthquake Intensities for Seismic Analysis of Structures)


20 1

  • 注释 ( Comments )

  ( 如果您发现有错误,欢迎批评指正。邮箱:jidong_cui@163.com . 如果您喜欢这篇博文,请在上面给我 点个赞 吧! :-)   :-)

  ( If you found any mistakes in the post, please let me know. Email : jidong_cui@163.com. If you like this posts, please give me a thumbs up rating on the above button! )

  • 微信公众号 ( Wechat Subscription)

WeChat_QRCode

欢迎关注 “结构之旅” 微信公众号
