[PEER][地震波] 关于PEER强震数据库地震波的单位及数据格式

实干、实践、积累、思考、创新。


PEER NGA 地震动数据库 太平洋地震工程研究中心地震动数据库 ) 是一个结构研究人员及工程师都接触过的一个很好的地震波数据库。至少没直接上去过也间接用到过PEER的地震波。

很多小伙伴常问我两个问题:(1)PEER下载的地震波的单位是什么.(2)PEER下载的地震波数据格式怎么看。都是两个简单的问题,不过这里也说明一下吧。

可能对刚接触的小伙伴有用。

  • PEER地震波文件格式

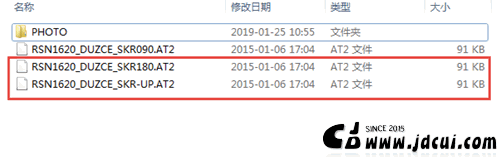

如下图为PEER下载的地震波文件,一般是.AT2为后缀,是一个文本文件,可以用记事本打开。

  • PEER地震波的数据格式

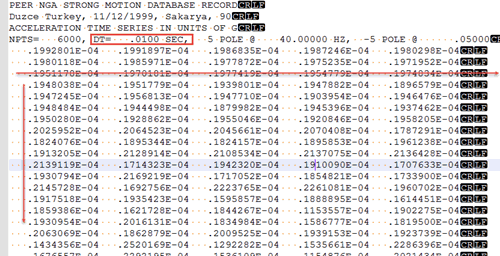

用记事本打开.AT2文件,其中有个表头,DT是地震波的时间间隔,然后表头后是地震波数据。地震波数据是5列的,正确的阅读顺序是,从左到右,从上到下。

PEER的地震波数据可以用网站的软件 NGA Converter 进行转换([Tool] PEER NGA Ground Motion Convertor [PEER地震波数据格式转换器]);比如转换成常用的为一列的。



  • PEER地震波的单位

PEER下载下来的地震波的默认单位为g,g是重力加速度,是一个常量,通常可取:g=9800mm/s^2 = 980cm/s^2 = 9.8m/s^2 。所以也可以理解为没有单位的。

你喜欢什么单位就什么单位。如果你想用mm/s^2 为单位,那就将下载下来的地震波,乘以9800,那么就可以了。其余以此类推。

  • 关于NGA Converter转换器

链接:[软件][Tool] NGA Converter: PEER NGA Ground Motion Convertor [PEER地震波数据格式转换器]
