[地震计算][反应谱][动力学][CQC] 振型叠加法随着组合振型数量的增加各种响应量是怎么变化的?

坚持实干、坚持一线、坚持积累、坚持思考,坚持创新。

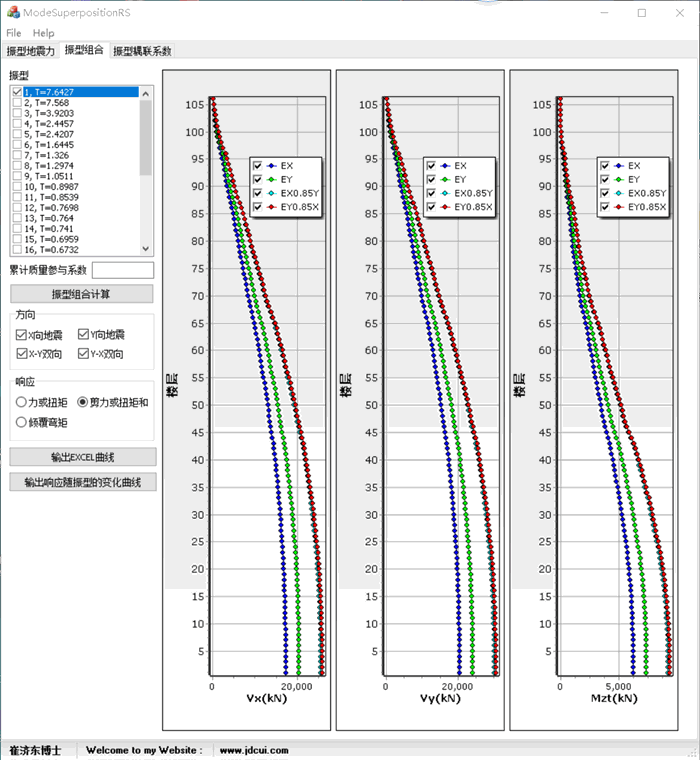

以YJK模型的振型分析结果,分析采用CQC法进行振型组合的情况下,随着CQC组合振型数量的增加,结构基底响应的变化规律。

结果如下图所示。

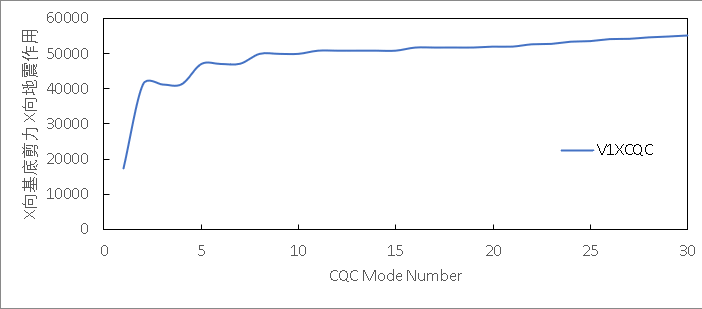

X向地震作用下 X向基底剪力

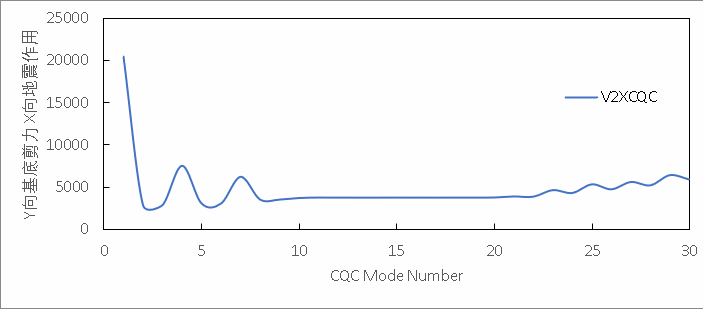

X向地震作用下 Y向基底剪力

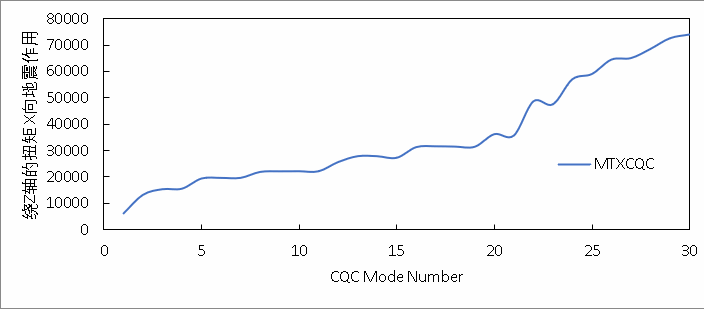

X向地震作用下 绕Z轴的扭矩

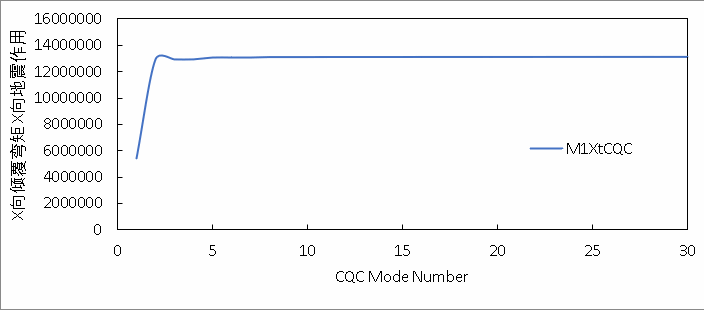

X向地震作用下 X向倾覆弯矩

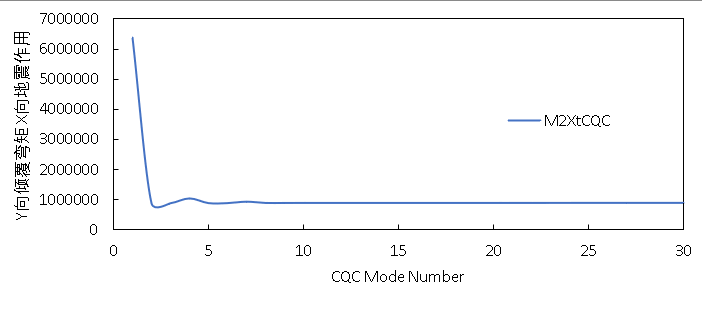

X向地震作用下Y向倾覆弯矩

X向地震作用下,随着CQC组合的振型数量的增加,X向基底剪力不断增大,倾覆弯矩也一样的规律,但是 Y向的基底剪力及倾覆弯矩规律则不然,随着组合模态数量的增加,Y向剪力是先减小,然后逐步稳定略带波动。
