[地震][动力学] 对称结构的地震剪力规律

坚持实干、坚持一线、坚持积累、坚持思考,坚持创新。


来自小伙伴 刘骥 的分享。这个是继《 [抗震][动力学] 对于整体结构,X向地震作用下有Y向剪力吗?有!! 》后对对称结构进行的简单测试。直接看测试结果吧。

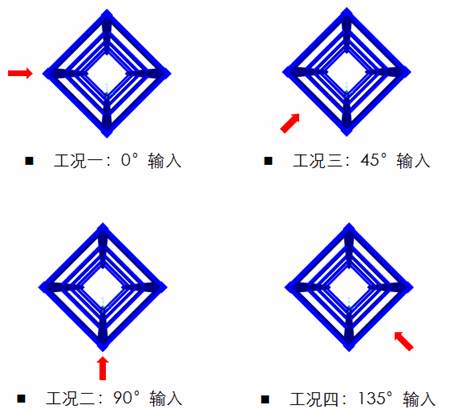

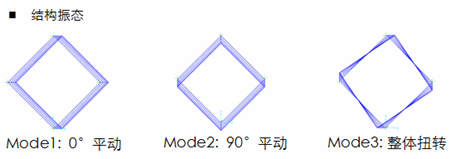

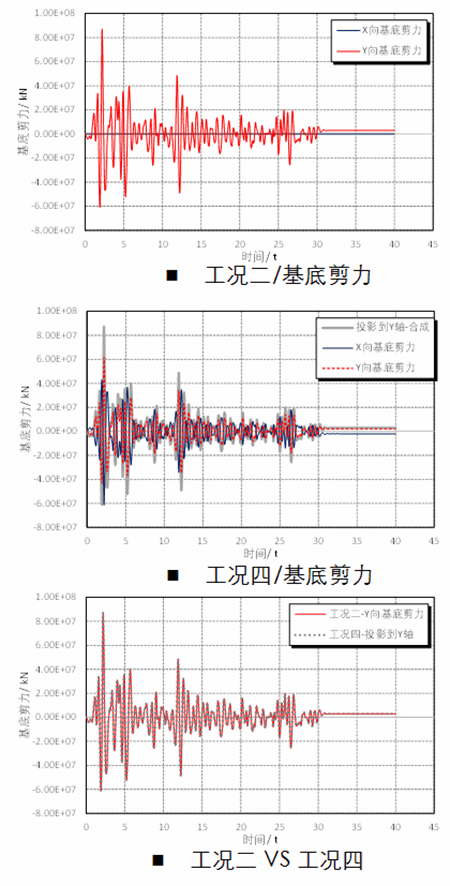

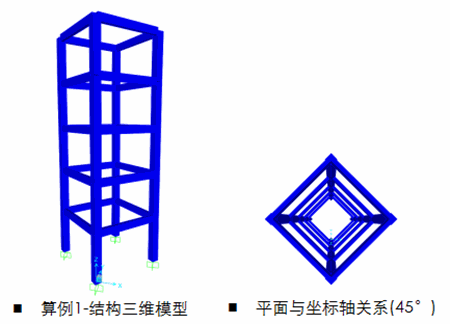

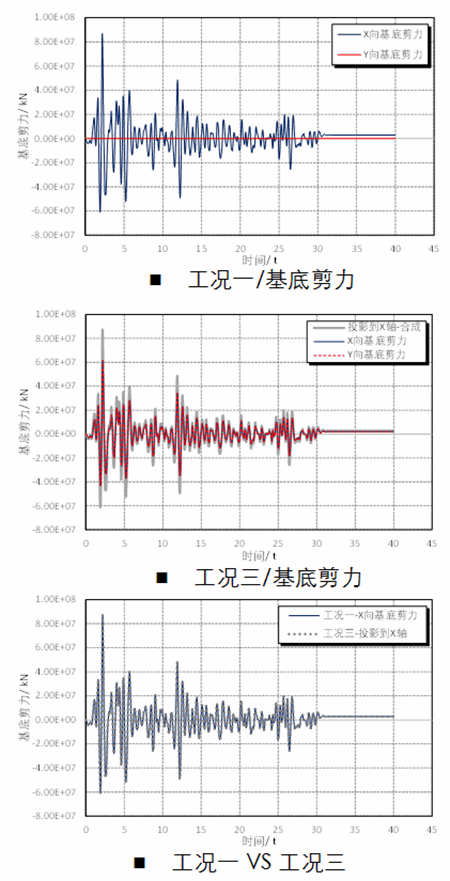

算例1:

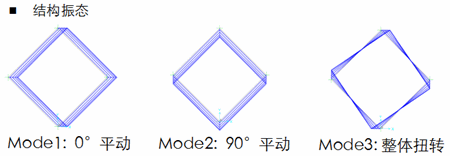

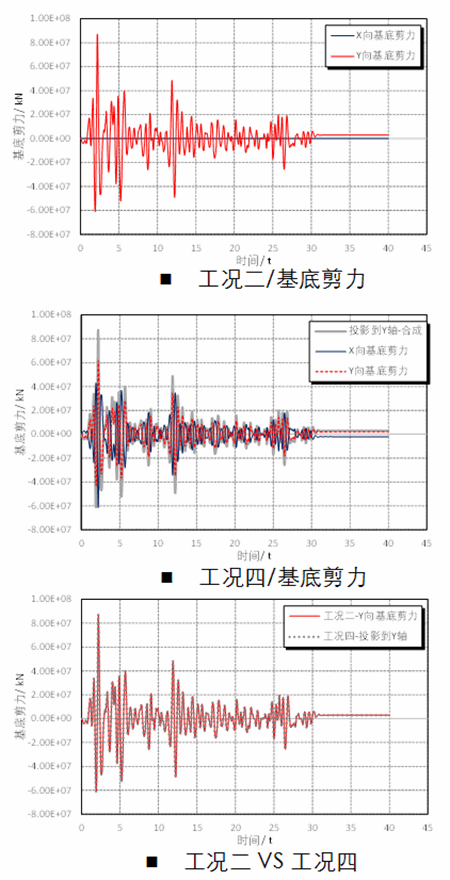

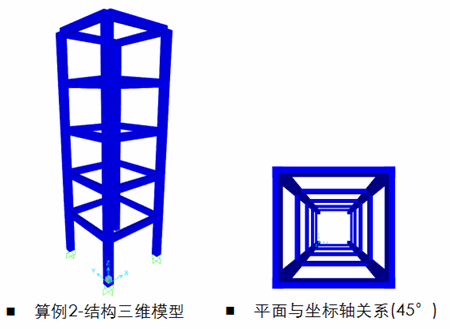

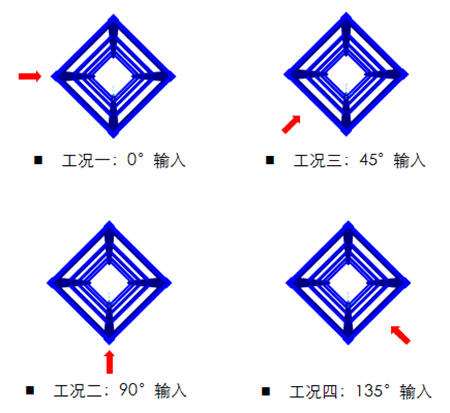

算例2:

可见,剪力作为矢量,是满足平行四边形法则的。同时,对于对称结构,往哪个方向输入地震加速度,总剪力均一致。


3 0
