[科研][工具][软件] BBCA v2020: 滞回环骨架曲线提取工具 [BBCA: Extract Backbone Curve from Hysteretic Loop]

软件已更新,新版移步:http://www.jdcui.com/?p=22007

实干、实践、积累、思考、创新。


根据网友反馈,再次抽时间更新了这个软件。

旧版 2019版软件可以在这里查看: [科研][工具][软件] BBCA v2019: 滞回环骨架曲线提取工具 [BBCA: Extract Backbone Curve from Hysteretic Loop]

目前2020版再一次做了更新,在2019版的基础上,改进了软件界面风格,更加易用,更加酷炫,增加了骨架平均曲线的输出,同时根据其他网友反馈问题做了多出小修正和改进。

  • 程序图标 ( Program Icon ):

  • 程序介绍 ( Program Introduction)

基本目标是:从滞回曲线提取骨架曲线,方便做试验的小伙伴. Extract Backbone Curve from Hysteretic Loop.(以前做论文时候 为处理试验数据 写的小工具。)

主要特色:

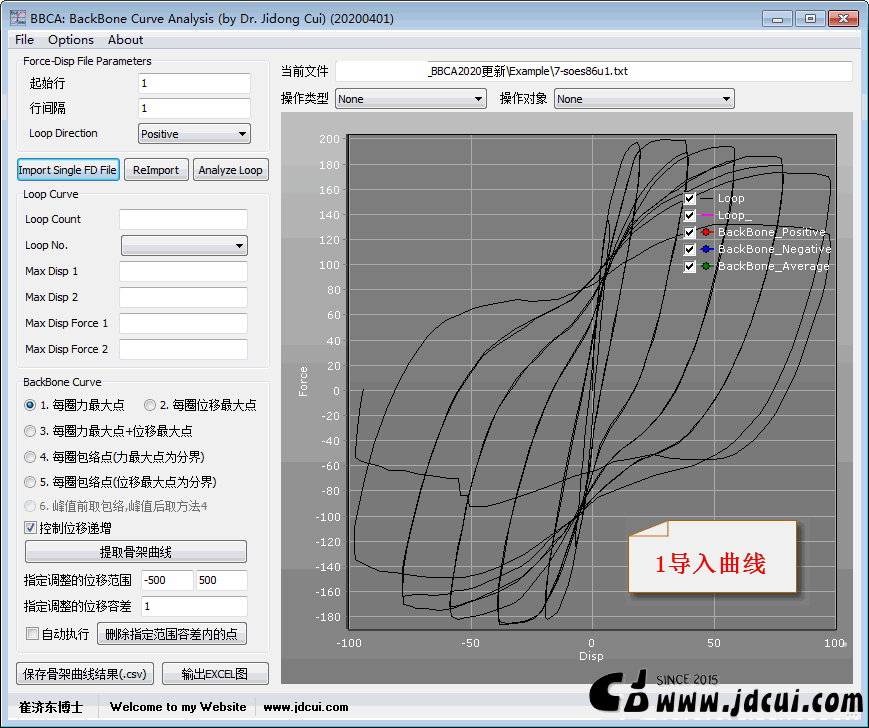

(1)支持多种格式的滞回曲线导入,并可控制导入的数据间隔。PS. 因为很多小伙伴试验数据特别密,处理数据十分没必要。

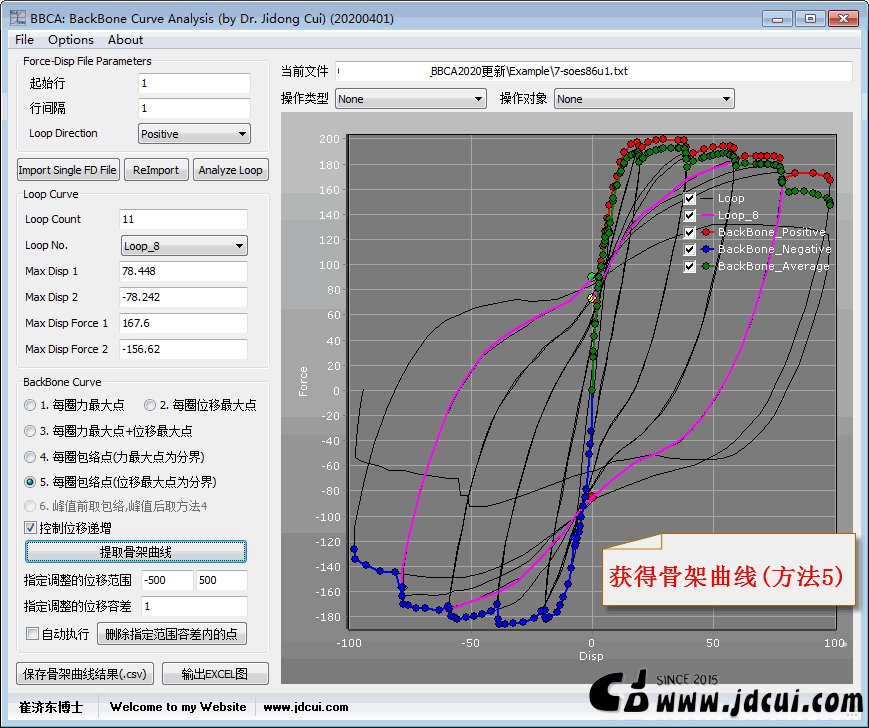

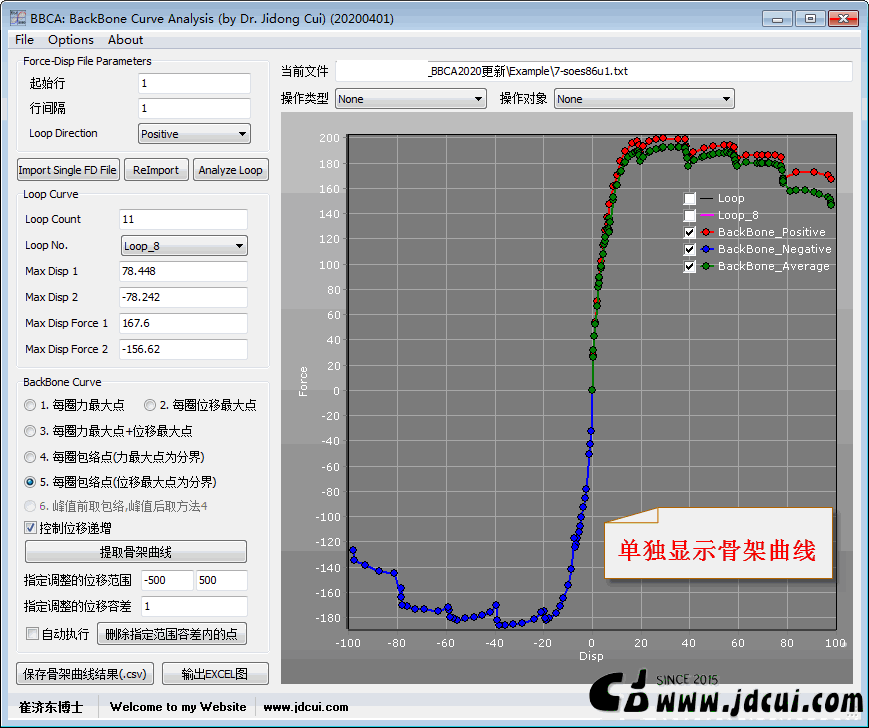

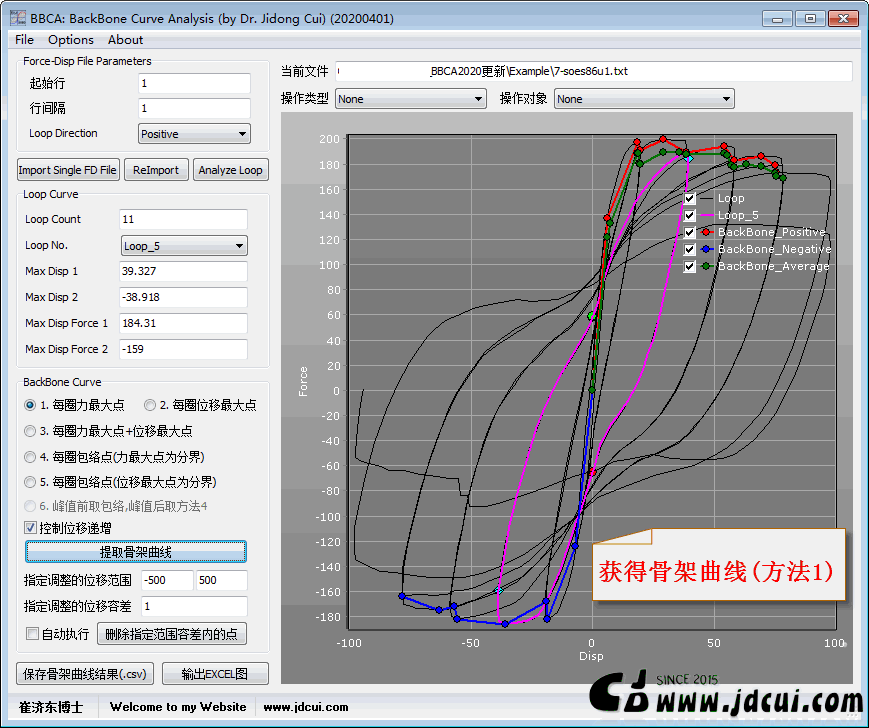

(2)提供多种算法生成初步骨架曲线。

a. 按每一圈滞回环的位移最大点;

b.每一圈滞回环的力最大点;

c. a、b两者组合;

d. 还提供两者包络线算法输出。

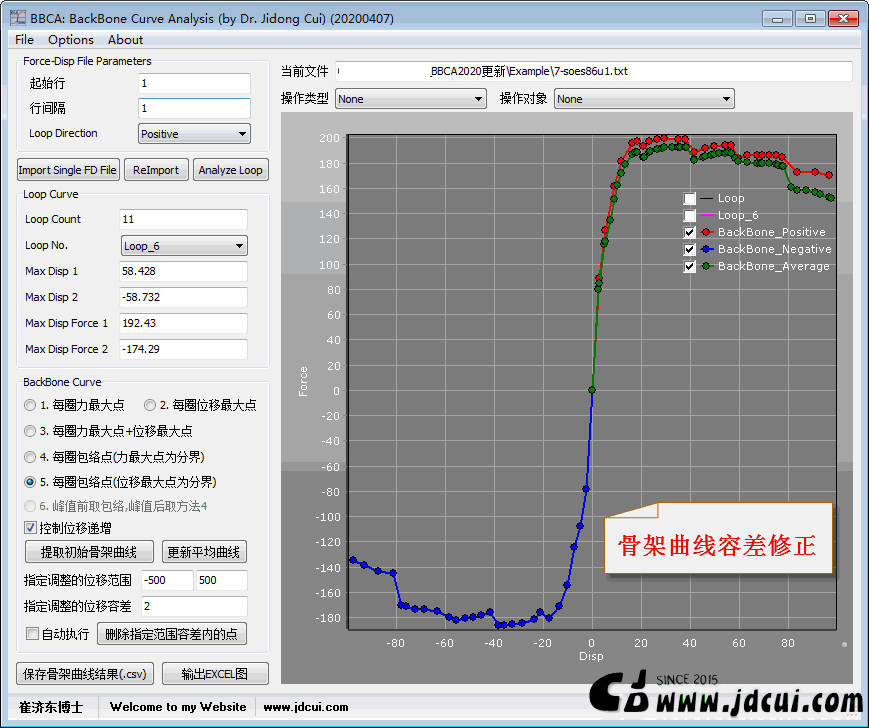

(3)骨架曲线位移点归并功能。生成骨架曲线后,可以指定位移范围,对位移点进行容差归并。这十分有利于消除同级滞回环的骨架曲线点,保证同级滞回环只取一个点。这适合多级加载的滞回曲线。

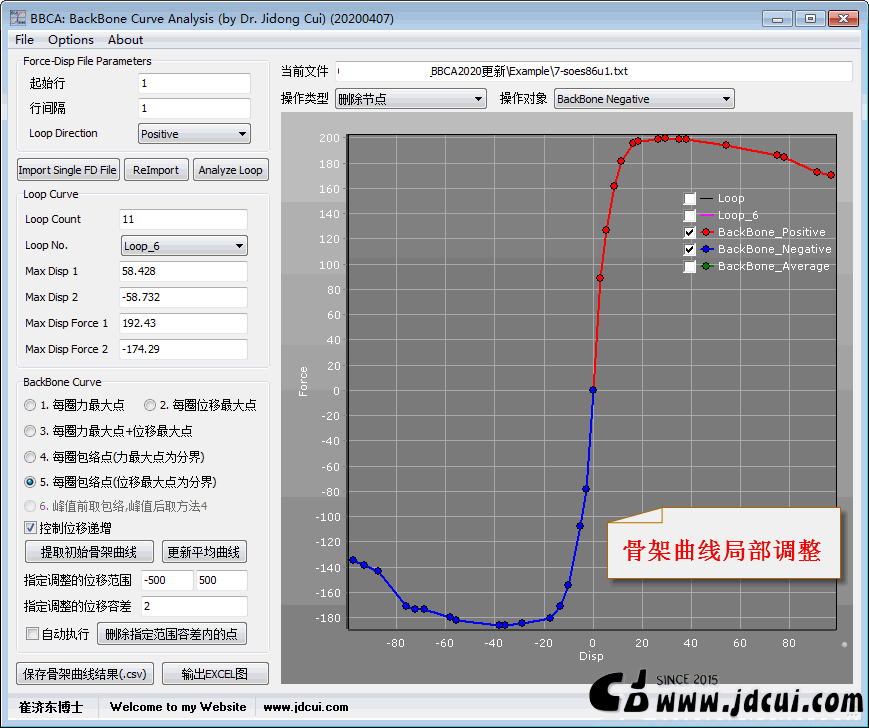

(4)软件还提供多种曲线修操作功能,比如,a. 增加节点,删除节点,拖拉节点等功能。对曲线做修正和操作后,可再次进行分析,并输出。

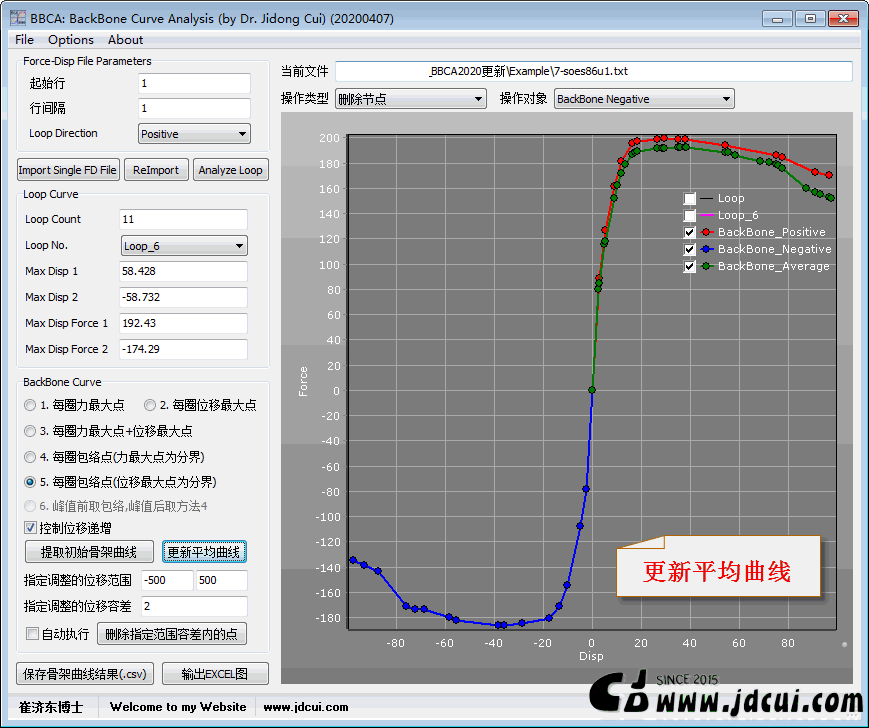

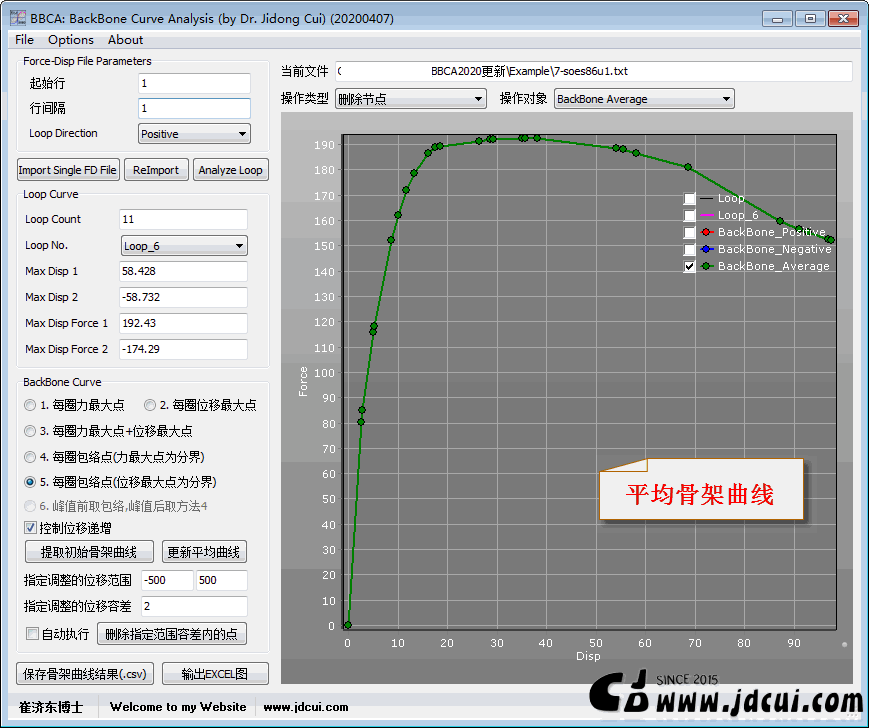

(5)2020版增加了平均骨架曲线的输出功能,及更新了相关的其他网友反馈的问题。

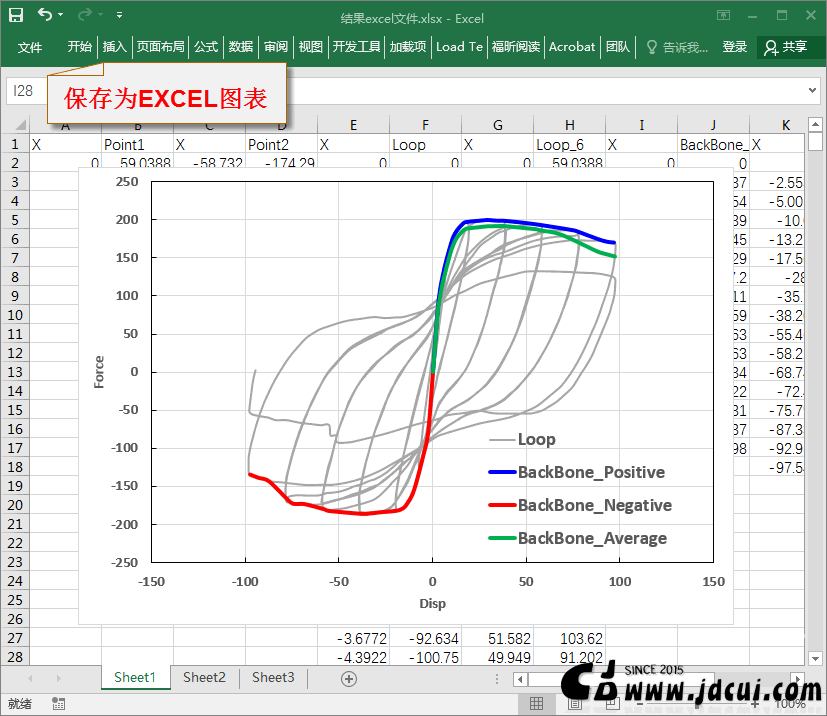

(6)提供十分丰富的导出功能,可以导出分析结果问问文件,同时也可以导出图表的EXCEL,设置好参数后,出来的EXCEL图表基本可以直接放报告。

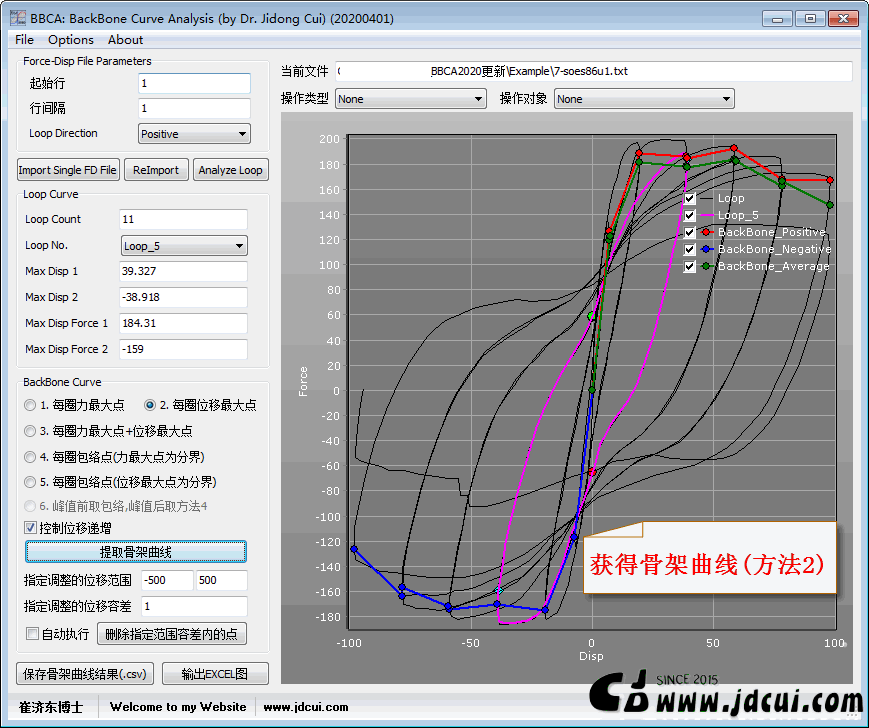

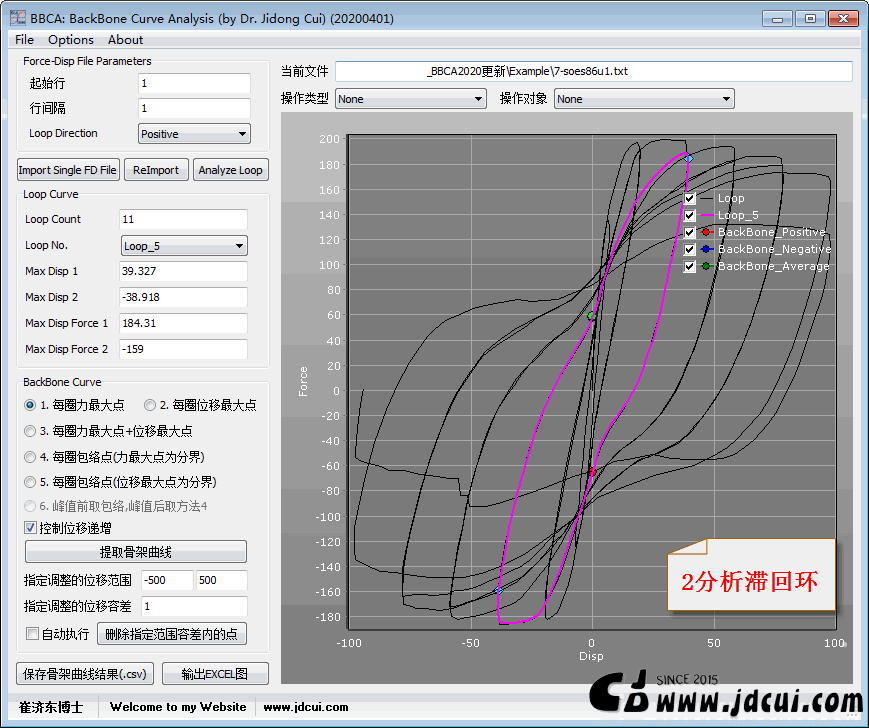

  • 程序界面 ( Program Interface )

  • 如何获得软件 (  How to get this program )

软件已经更新,旧版不再提供,新版请移步:http://www.jdcui.com/?p=22007
