[科研][试验][工具] HLA v2020: Hysteretic Loop Analysis Program[HLA滞回环分析工具 2020版]

坚持实干、坚持实践、坚持积累、坚持思考,坚持创新。


在多个网友的建议下,更新了这个 HLA: Hysteretic Loop Analysis Program [HLA: 滞回环分析软件]

2019版之前的版本:[科研][Tool][软件][试验] HLA: Hysteretic Loop Analysis Program [HLA: 滞回环分析工具]

2019版: [软件][科研][更新][试验] 2019版 HLA: Hysteretic Loop Analysis Program [2019版 HLA: 滞回环分析软件]

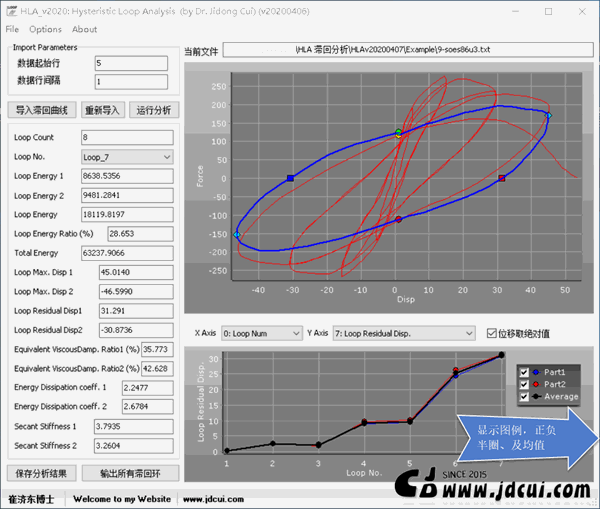

目前2020版再一次做了更新,在2019版的基础上,改进了软件界面风格,更加易用,更加酷炫,同时增加了正负半圈各类响应的平均值曲线及其他网友反馈的问题。

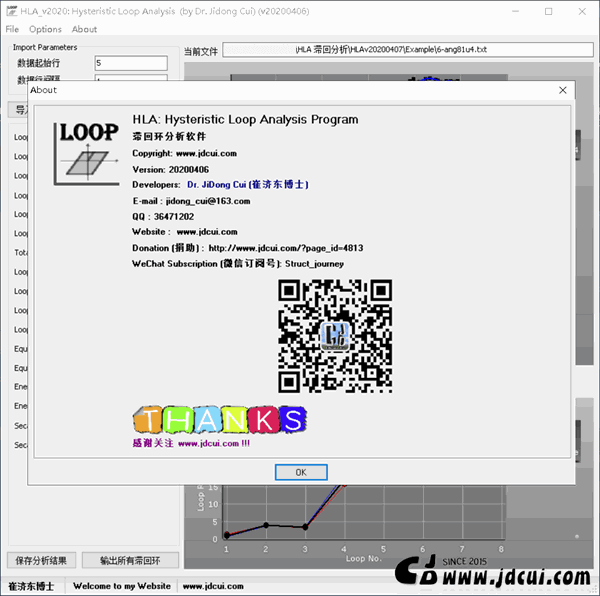

  • 程序图标 ( Program Icon )

  • 程序介绍 ( Program Introduction)

主要是针对做构件试验的研究生及科研人员做的,软件可以对对称的滞回曲线不对称的滞回曲线进行分析,获得各圈滞回曲线的割线刚度、等效黏滞阻尼系数、耗能系数,等常用的做构件滞回性能评估的参数。程序非常方便做构件试验的同学使用,只要将试验的滞回曲线导入程序进行分析,可输出常用的分析参数,可直接输出 EXCEL图表,用户导入数据,进行分析后可选择输出EXCEL图表,就是我们连EXCEL图都懒得做了,输出EXCEL后可以对格式稍微做些调整,即可直接用于论文;另外还可以可将各圈滞回环曲线输出到文本,更加方便使用者进行数据分析。

  • 程序使用 ( Steps to use)

(1)导入滞回曲线(Import hysteretic loop.

(2)计算滞回曲线的常用参数,包括:

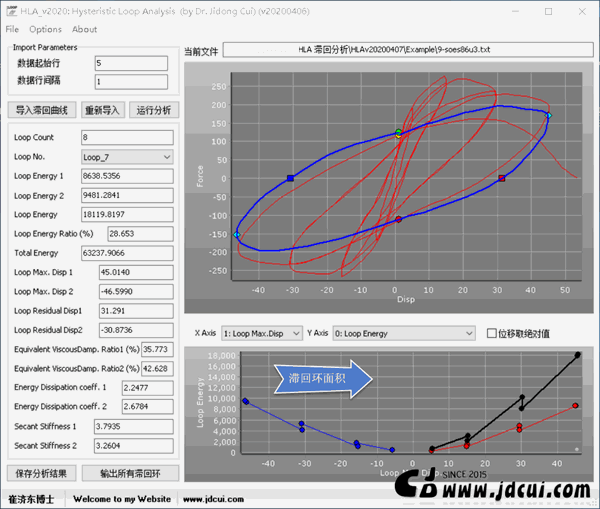

a: 各个滞回环的面积,面积比,及总能量 ( Loop Energy , Loop Energy Ratio, Total Energy )

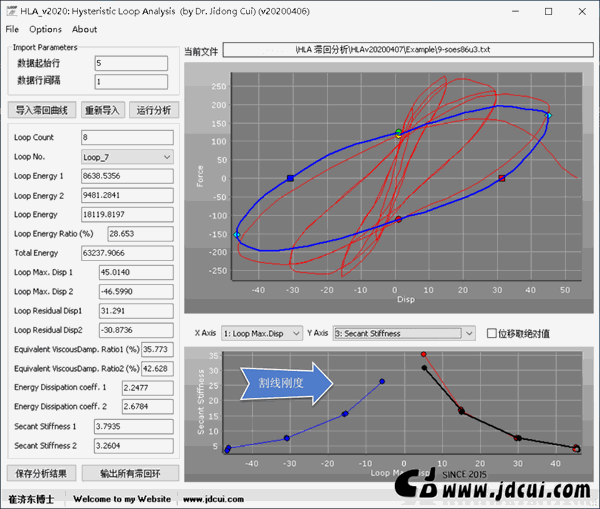

b: 割线刚度 (Secant Stiffness)

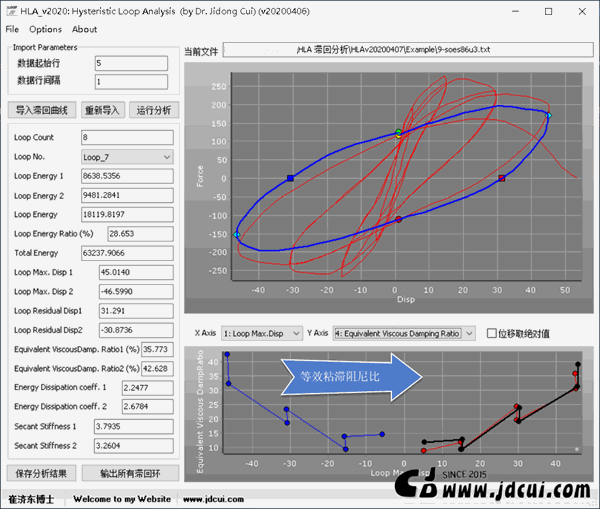

c: 等效黏滞阻尼系数 ( Equivalent Viscous Damping Ratio )

d: 能量耗散系数 ( Energy Dissipation Coeff )(v2019版加入)

e: 残余变形 ( Residual Disp)(v2019版加入)

(以上分析可同时基于对对称的滞回曲线不对称的滞回曲线进行,并分正负半圈进行给出,对于做非对称滞回曲线分析的小伙伴也是适用的,比如你做的是T形剪力墙滞回或其他非对称滞回试验。

Press the Analyze button,and the hysteretic loop will be decomposed into separate loops, from which the hysteresis loop area, secant stiffness, equivalent viscous damping coefficient are obtained.

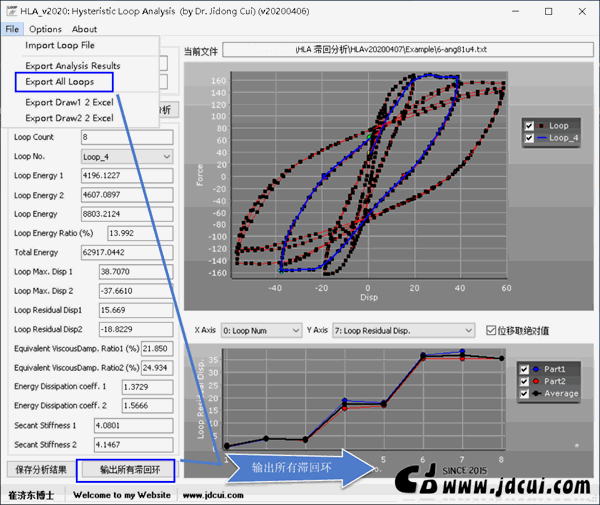

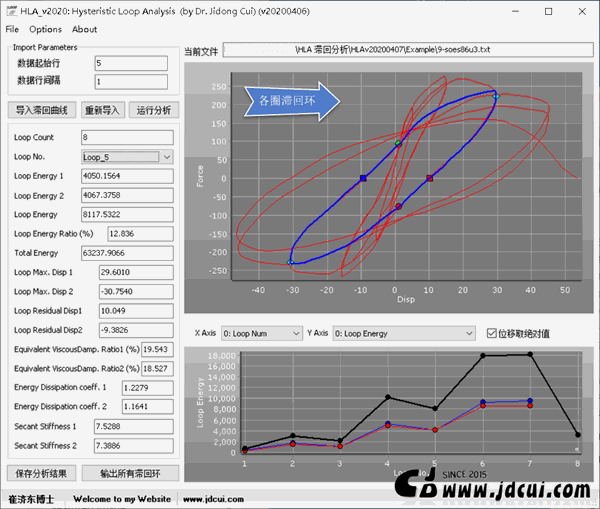

(3)可获得分解的滞回环。

Press the Analyze button,and the hysteretic loop will be decomposed into separate loops.

(4)将结果保存成文本(Export the analysis results in text file.

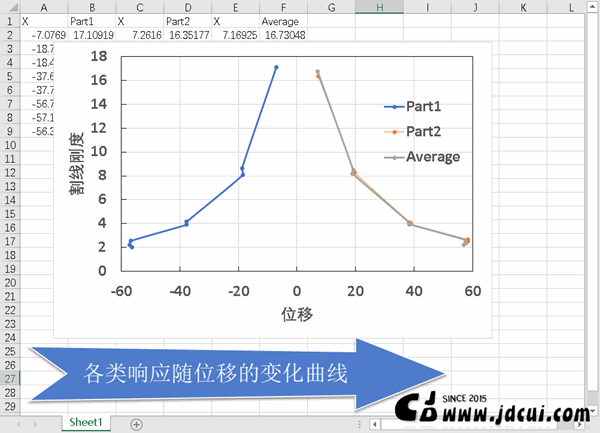

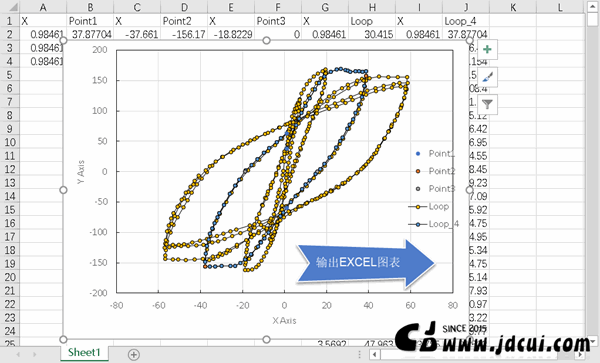

(5)将图形直接输出为Excel表(Export the plot to EXCEL.

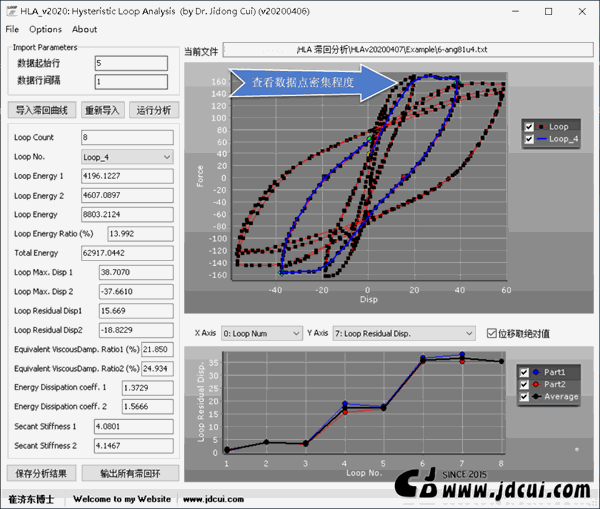

  • 程序界面 ( Program Interface )

  • 程序下载 ( Program Download )

[Download Help]

HLA简易使用手册_20190817.pdf

如果您需要这个软件,请在这给网站捐助:http://www.jdcui.com/?page_id=4813,捐助不能低于 200RMB,捐助后在评论区留下您的评论,软件会通过管理员QQ:3014479529给你发送,对软件有任何疑问也欢迎联系,敬请尊重劳动成果 !!!。)

  • 引用格式 ( Cite this work )

  研究者应像下面这样引用本文的研究工作:

崔济东, “HLA: 滞回环分析程序”, http://www.jdcui.com/?p=11828.

  Researchers should cite this work as follows:

Cui JiDong, “HLA: Hysteretic Loop Analysis Program”, http://www.jdcui.com/?p=11828.
