[工程][选波][地震波] 某超高层选波案例(第1周期大于6s)(GMS选波系统-选波应用案例1)

实干、实践、积累、思考、创新。

  • 结构主要参数

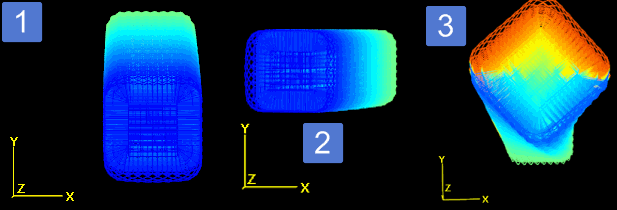

框筒结构,主体结构60层,高度300m左右,设防烈度6度,地震分组1组,场地类别为二类。结构的前3阶周期分别为:7.2s(Y向),6.2s(X向),3.2s(扭转)。

  • GMS系统选波

采用 www.jdcui.com  GMS (http://www.jdcui.com/?page_id=6118)选波系统进行选波,并结合Ground Motion Converter(http://www.jdcui.com/?p=4604将地震波转换到其他软件进行补充计算,如下图所示。

(1) GMS 选波系统

(2) Ground Motion Converter 地震波各种转换系统

  • 选波主要结果

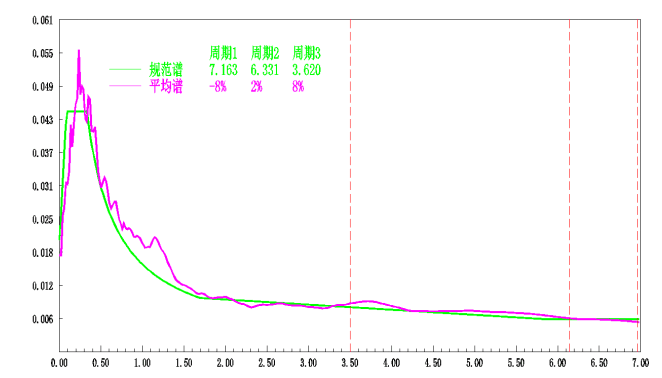

多波反应谱对比图

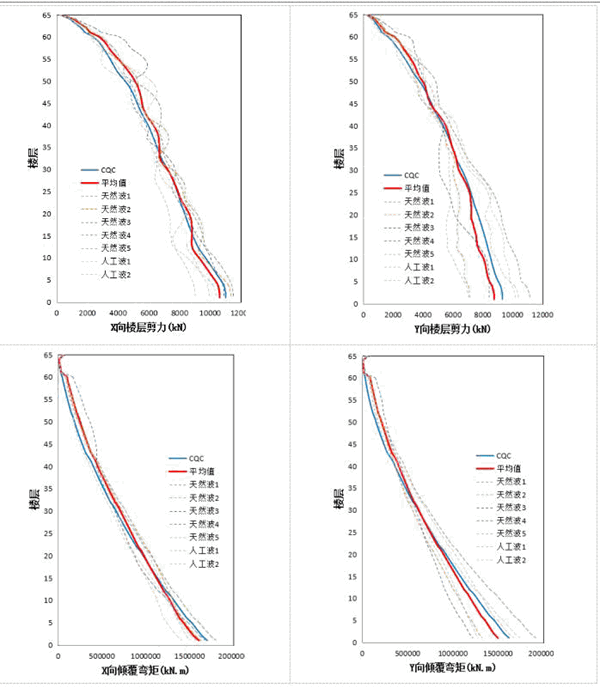

整体内力结果曲线

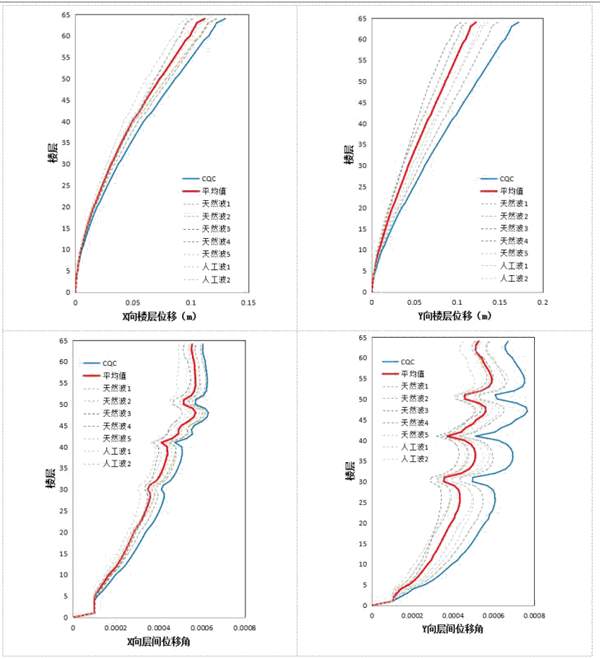

整体位移结果曲线

  • 关于地震波选取及GMS选波系统的开发

从5年前做出(2014年) GMS 选波系统(http://www.jdcui.com/?page_id=6118到现在,陆陆续续也帮助超过200多位学生及工程师选波了,记得当时YJK的选波功能还十分弱。后面有时间整理部分选波案例。
