[工程][选波][地震波] 某长结构选波案例 [第1周期8s](GMS选波系统-选波应用案例19)

坚持实干、坚持一线、坚持积累、坚持思考,坚持创新。


采用GMS选波系统( http://www.jdcui.com/?page_id=6118做的一个选波案例,一个实际工程的选波案例。

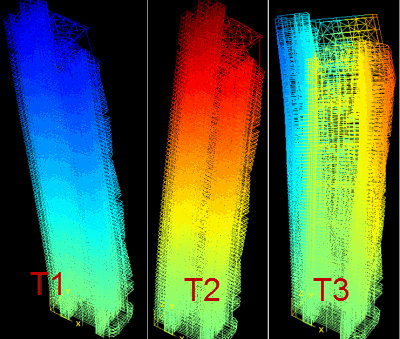

某长周期结构,前三周期分别为 8.3s、6.7s、4.3s,跨度较大,设防烈度7度0.1g,进行大震弹塑性时程分析选波。

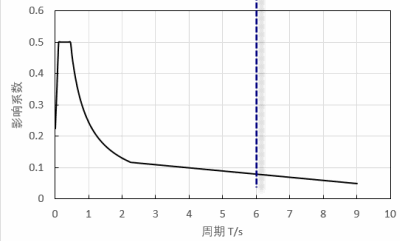

由于第一周期大于6s,因此涉及到6s后反应谱的取值问题,本项目6s后按斜直线的方式选。

因为第一周期大于6s太多了,如果按拉平处理,结果太过保守。

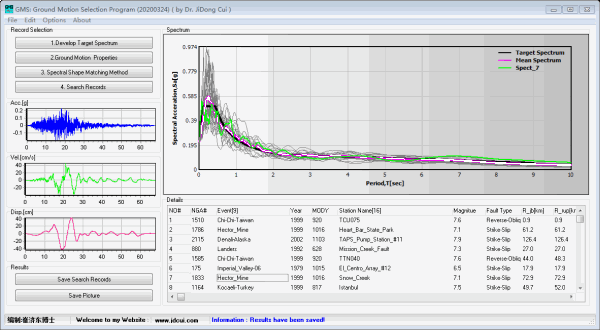

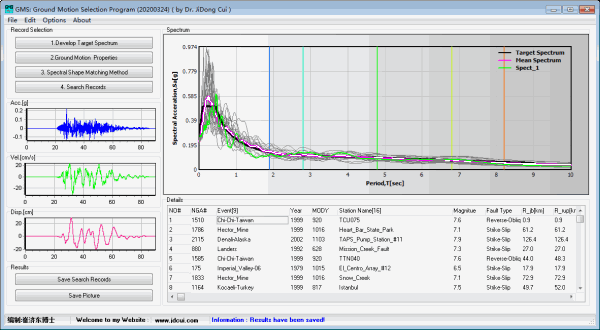

以下是GMS选波过程:

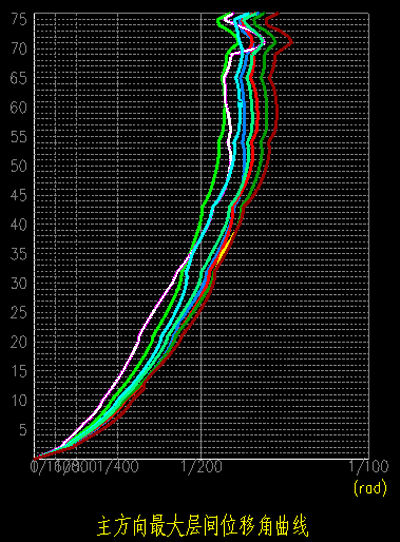

以下是所选地震波的 YJK 时程分析结构

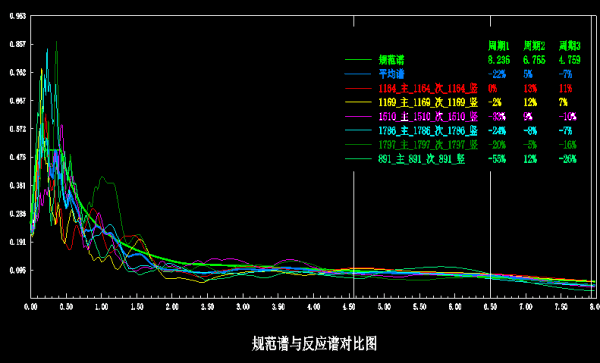

各组天然波的反应谱与规范反应谱对比结果,


3 0
