[选波][地震波][科研] 考虑近断层及远断层地震波选取案例2(GMS选波系统-选波应用案例17)

坚持实干、坚持一线、坚持积累、坚持思考,坚持创新。


采用GMS选波系统( http://www.jdcui.com/?page_id=6118做的一个有趣的选波案例,小伙伴找我们帮忙做的,这个主要用于科研。

选波需求参数:

(1)近场(有脉冲)(Near-fault),远场长周期(无脉冲)(Far-fault),普通地震波(用于对比分析用尽量突出前几个波的特点)各10条。断层距要求:近场 2~20km,远场 >60km.(GMS选波系统可以实现这样的特殊参数控制要求!!

(2)同一地震波不超过2条

(3)结构基本周期2.5s左右,结构阻尼0.05。三类场地,地震分组第一组,设防烈度8度。根据我国规范《抗规》和《高规》,反应谱的特征周期Tg=0.45s,中震得影响系数最大值为0.45,时程分析的地震加速度最大值(PGA)为200cm/s2。

(4)反应谱控制要求

强调按美国规范ASCE7-10的方法进行反应谱验算,即要求在0.2T~1.5T范围内,地震波的均值反应谱与目标反应谱比较吻合,且不应该低于规范的目标反应谱。本项目目标设计反应谱:中震规范设计谱。由于结构基本周期为2.5s左右,即控制结构在0.5s~4s(0.2T~1.5T)范围内,选取的时程波的反应谱与目标反应谱比较吻合,且不应低于目标反应谱。(GMS选波系统也可以实现这样的特殊要求!!

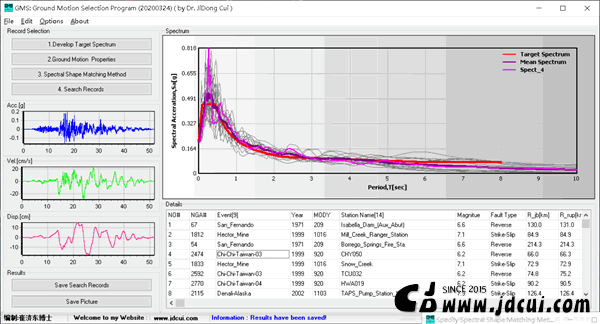

GMS选波结果:

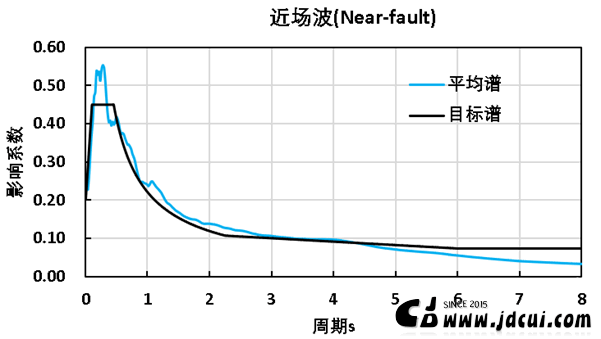

【近断层】【Near-fault】

【远断层】【Far-fault】



【普通断层距】【moderate fault distance】

可见,各组波反应谱的平均值与目标反应谱较吻合,且在0.2~1.5T周期范围内反应谱均值不低于目标反应谱。
