[选波][地震波][科研] 桥梁结构地震易损性分析(IDA分析)地震波选取案例(GMS选波系统-选波应用案例18)

坚持实干、坚持一线、坚持积累、坚持思考,坚持创新。


采用GMS选波系统( http://www.jdcui.com/?page_id=6118做的一个选波案例,主要用于科研。

小伙伴做大跨刚构桥的地震易损性分析,需要选取一定数量的近场地震波,但最初选的波计算结果离散性比较大,后初步分析发现是因为选的波没有很好的与反应谱匹配,导致IDA分析结果较为离散。

为此,重新选波。选波基本参数,场地地震基本烈度为Ⅵ度,设计地震动峰值加速度为 0.05g,地震动反应谱特征周期为 0.40s,结构阻尼比为 0.05。断层距控制在0~30km。

结构主要周期分布在2s~4s。由于要分析地震波的脉冲效应对场地的影响,因此,选波分两大组,一组是近场有脉冲,一组是近场无脉冲波。

如下是选波过程:

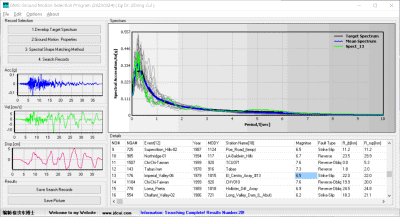

近场 不控脉冲

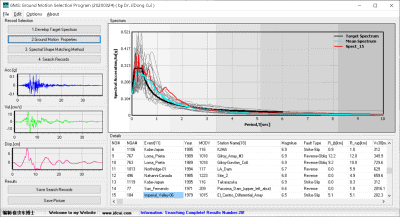

近场 脉冲波

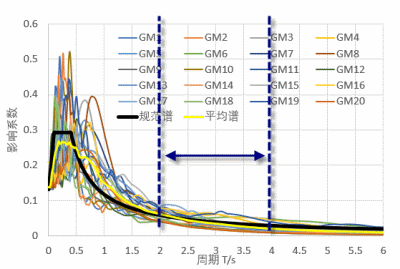

如下是选取的地震波的反应谱,可见选取的地震波反应谱与目标反应谱十分吻合。

近场 不控脉冲

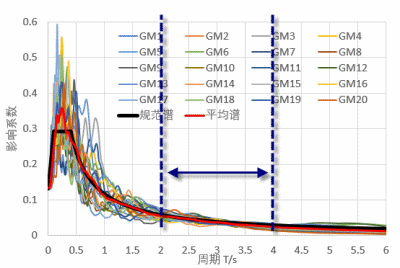

近场 脉冲波

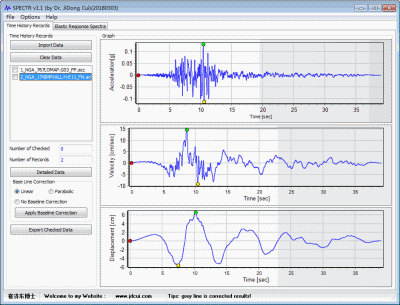

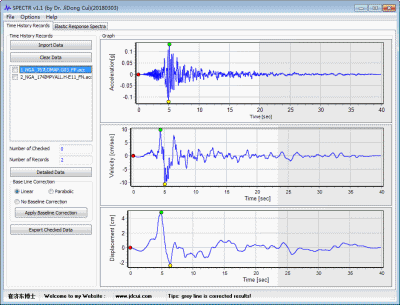

如下是选取的部分脉冲波的波形,可以看见,有十分强的脉冲效应。


3 0
