[选波][地震波][科研] 桥梁结构地震波选取案例(GMS选波系统-选波应用案例20)

坚持实干、坚持一线、坚持积累、坚持思考,坚持创新。


小伙伴让采用GMS选波系统( http://www.jdcui.com/?page_id=6118做的一个桥梁选波案例。

结构主要周期

1.0588
0.8991
0.8924
0.6024

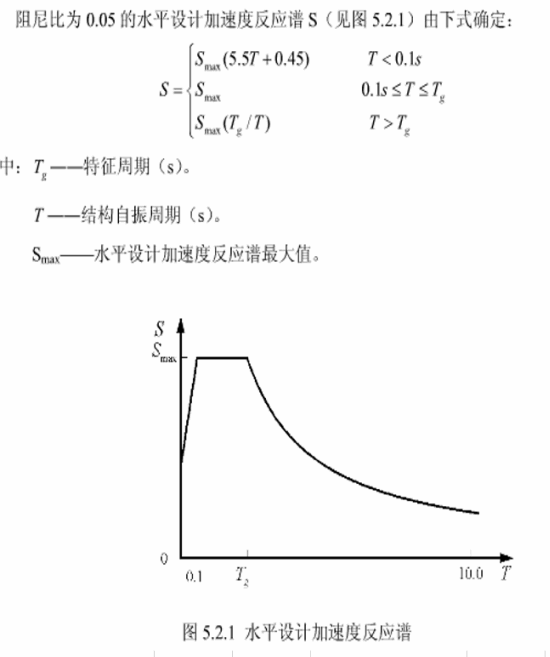

桥梁结构规范的反应谱

桥梁结构选波的一些规范规定

未作地震安全性评价的桥址,可根据本细则设计加速度反应谱,合成与其兼容的设计加速度时程;也可选用与设定地震震级、距离大体相近的实际地震动加速度记录,通过时域方法调整,使其反应谱与本细则设计加速度反应谱兼容。

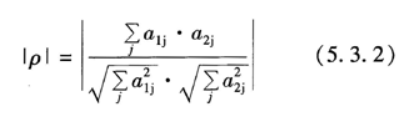

为考虑地震动的随机性,设计加速度时程不得少于三组,且应保证任意两组间同方向时程由式 (5.3.2) 定义的相关系数ρ的绝对值小于0.1。

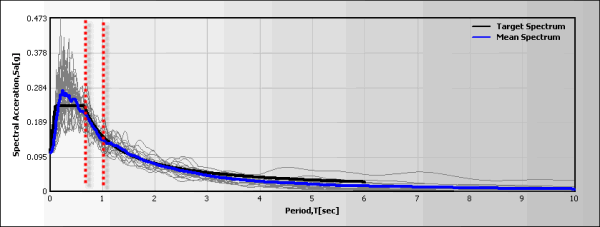

GMS选波结果




3 0
