[选波][地震波][工程] 某大跨结构的地震波选取(GMS选波系统-选波应用案例23)

坚持实干、坚持一线、坚持积累、坚持思考,坚持创新。


GMS选波系统( http://www.jdcui.com/?page_id=6118做的一个大跨结构的选波案例。

结构设防烈度为 7度 0.10g,设计地震分组一组,场地类别为 II 类。

前三阶周期主要分布在3~4s。由于是大跨空间结构,需要进行三向地震波的选取。

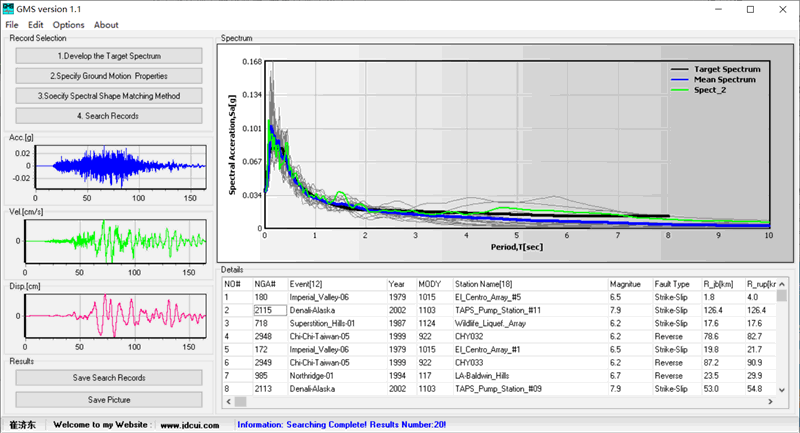

采用GMS系统选波,如下:

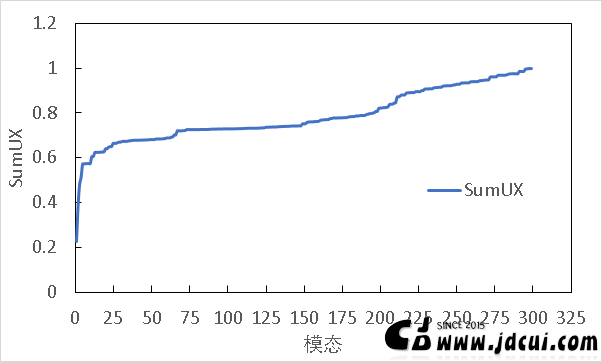

对于这类结构而已,结构的影子周期不仅仅是前三周期,从下面三个方向的有效质量参与系数可以看到,结构在前300阶周期范围内,累计有效质量参与系数依然有较大幅度的增加。

此外,对于需要进行多点激励分析的结构,地震波需要进行基线修正。

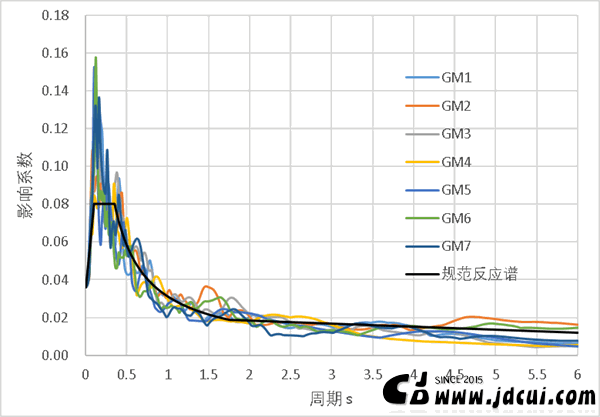

所选地震波主方向反应谱与规范反应谱的对比情况如下图:
