[选波][地震波][科研] 隔震结构波选波案例3(GMS选波系统-选波应用案例22)

坚持实干、坚持一线、坚持积累、坚持思考,坚持创新。


GMS选波系统( http://www.jdcui.com/?page_id=6118做的一个隔震结构选波案例。

选波基本信息:

设防烈度 8度0.2g
加速度峰值cm/s2 600
地震影响系数最大值 1.35
特征周期Tg/s 0.55
第一周期 第二周期 第三周期
隔震前 1.435 1.43 1.316
隔震(中震) 3.152 3.147 2.914
隔震(大震) 3.548 3.542 3.332
隔震(极大震) 3.625 3.619 3.416

结构的周期范围分布,隔震前1.5s左右,隔震后3~3.5s左右。按极罕遇地震选波,8度0.2g极罕遇地震的almax = 1.35,对应的峰值加速度PGA为600cm/s2;对应为0.07143g,其中g为重力加速度,1g = 980cm/s2.

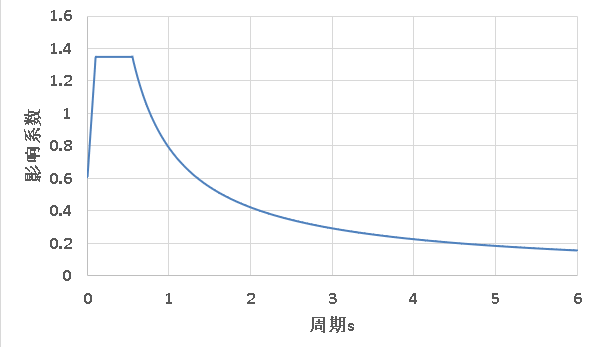

目标反应谱

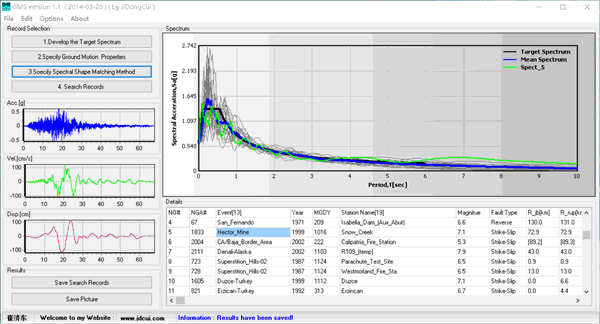

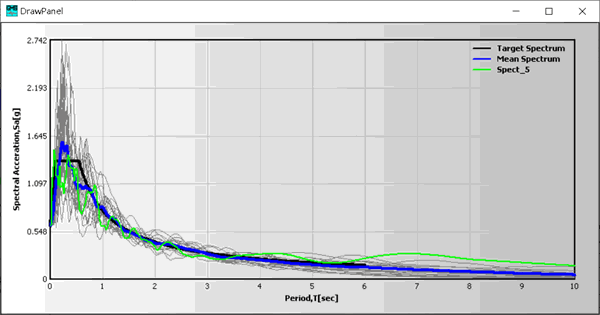

选波过程

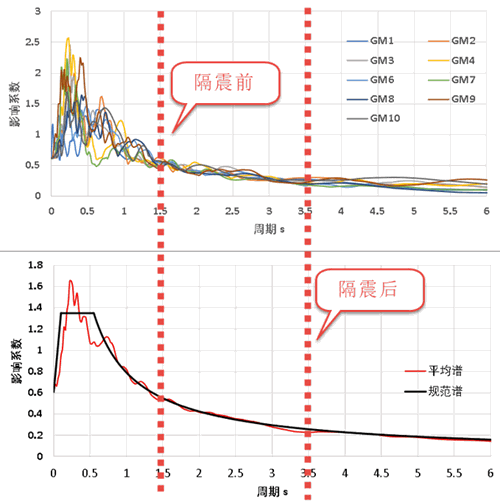

由上图可见,在隔震前、后结构的主要周期范围天然波的反应谱与目标反应谱比较吻合。

2 0
