[结构设计][ENGT][超限设计] 剪力墙剪压比分析(ENGT超限高层应用案例11)

坚持实干、坚持实践、坚持积累、坚持思考,坚持创新。


研究附加钢骨的方法对控制剪力墙剪压比的有效性。做个简答的探索。

采用ENGT可以快速选定特定的剪力墙,有针对地对特定的剪力墙进行剪压比分析。如下图所示:

选定需要分析的墙,上图选中整个塔楼的核心筒内墙。

对选中的墙进行剪压比分析,如下图所示,可见,在45~70楼层许多墙肢剪压比超限了。

下面做个研究,加入对于不满足的剪力墙,通过端部附加型钢的方法来控制剪压比,看是否有效。

采用ENGT的快速减压比分析功能,可以分析获得需要附加的型钢。如下图所示:

ENGT 墙剪压比分析

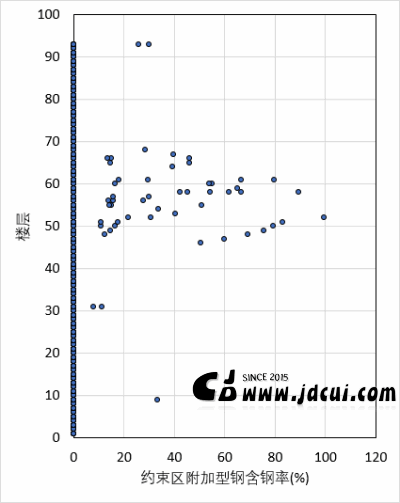

约束区附加钢骨的含钢率

由上图可加,若通过附加钢骨的方式调整剪力墙的剪压比,端部附加钢骨的含钢率部大部分构件均需提高到15%以上,因此,通过端部附加钢骨的方式解决剪压比的问题是不可行的。


5 0
