Sectional Modeling and Analysis Example of CAD to XTRACT Program [CAD to XTRACT 插件开洞截面建模与分析实例]

符东龙 师弟 整理的 XTRACT 分析资料 !!! :-)  :-)   本文通过 CAD to XTRACT 这款 XTRACT任意截面建模插件,以一个开洞截面为例,介绍在XTRACT上建模分析结构截面的过程。包括 弯矩曲率分析,PM分析等,算是补充一个比较全面的例子吧。

1 XTRACT开洞截面建模分析实例

如图所示的是一钢筋混凝土桥墩开洞截面,整个矩形截面尺寸为:10000×6000mm2,混凝土强度等级为C40,钢筋强度等级为HRB400,桥墩截面中间开有两个洞

1.1 CAD绘制截面

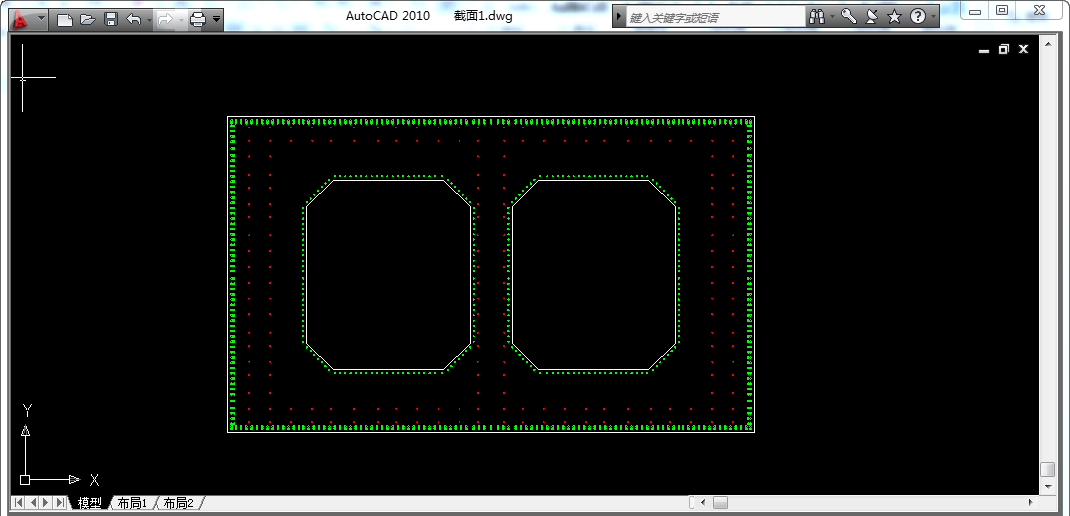

在CAD中用多段线Pline绘制柱子边线(多段线需闭合),用Circle绘制圆代表钢筋,其中圆的直径代表钢筋的直径。绘制单位为N-mm。

图中绿色和红色的圆都代表钢筋,表示钢筋在截面中实际分布情况绘制。另外两个开洞的口也由多段线Pline绘制。

1.2 导入插件

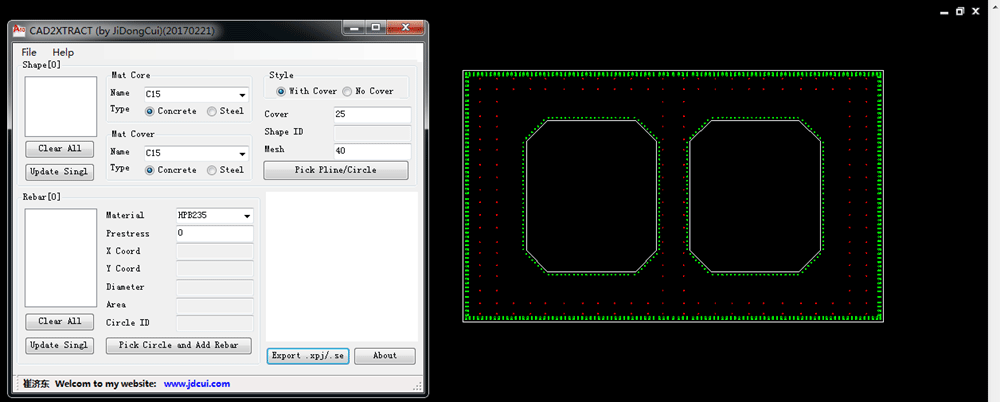

输入命令【Netload】,导入插件(.dll文件),输入命令【CX】弹出插件界面:

2 利用CADtoXTRACT建模

从外到里,先建立最外围的材料,然后逐步往内层建立嵌套的材料,以下具体介绍。

2.1 截面建模(C40)

设置Shape参数如下:

(1)核心材料类型 Mat Core:

Type 选Concrete(混凝土),混凝土等级选C40。

(2)保护层材料类型 Mat Cover:

同核心材料类型,Type 选Concrete(混凝土),混凝土等级选C40。

(3)截面 Style :

With Cover带保护层 ,保护层厚度Cover填40。这里需要注意的是Mesh,即划分的网格尺寸大小,XTRACT中对划分网格的数量有限制,因此对于大尺寸截面的建模相应的网格尺寸也应取大些。由于开洞截面的尺寸大,这里Mesh填100。

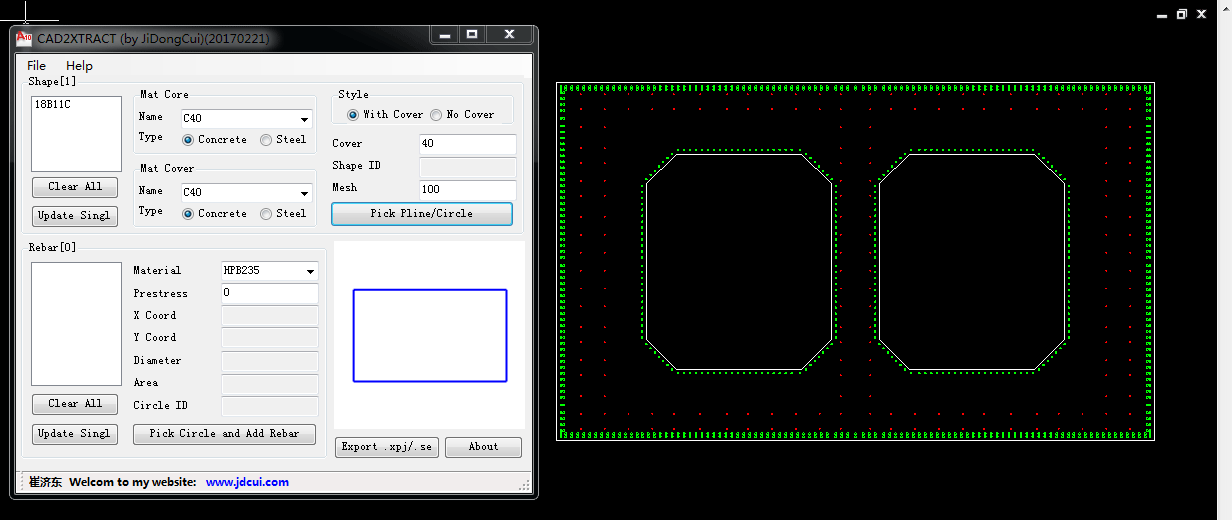

设置以上Shape的属性之后,点击按钮【Pick Pline/Circle 】,在CAD界面选择绘制好的截面矩形外框,即可创建截面需要的Shape,效果如下图所示。

2.2 开洞洞口建模

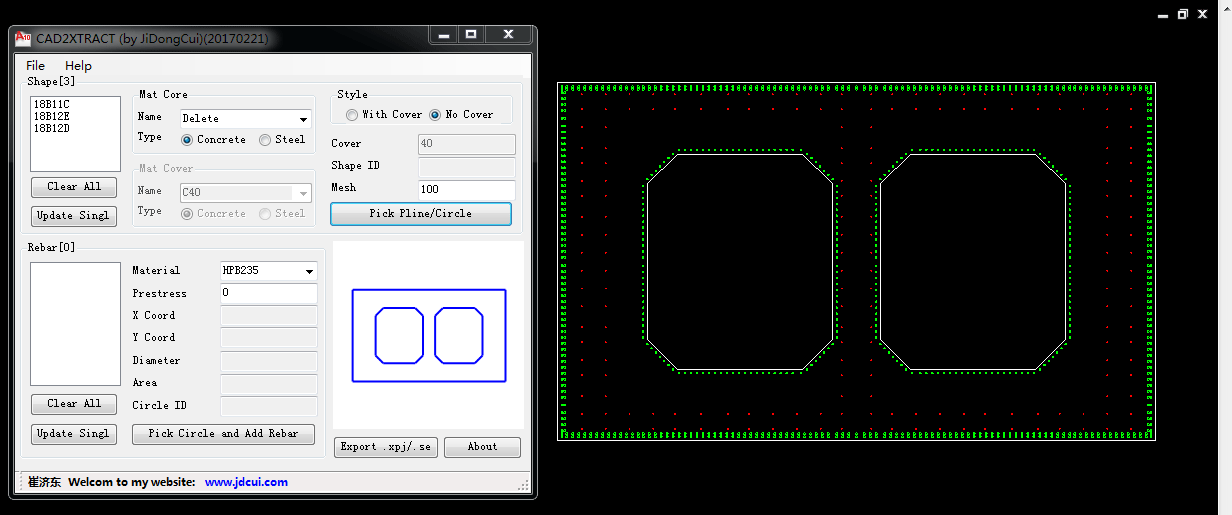

参数设置同截面建模,由于开了洞口,因此核心材料类型中混凝土等级选Delete,截面 Style中选择Without Cover(不带保护层)。然后点击按钮【Pick Pline/Circle 】,在CAD界面选择绘制好的洞口外框,即可创建截面洞口需要的Shape,效果如下图所示。

2.3 钢筋建立(HRB400)

设置Rebar参数如下:(1) 钢筋材料:HRB400; (2) 预应力 Prestress :0

设置好钢筋(Rebar)的材料和预应力属性,点击按钮【Pick Circle and Add Rebar】后,在CAD界面选择绘制好的圆,即可创建钢筋(可以多选)。如下图。

2.4 导出XTRACT模型文件

点击按钮【Export .xpj / .sec 】导出XTRACT模型文件,本例导出.xpj项目文件

2.5 打开XTRACT模型

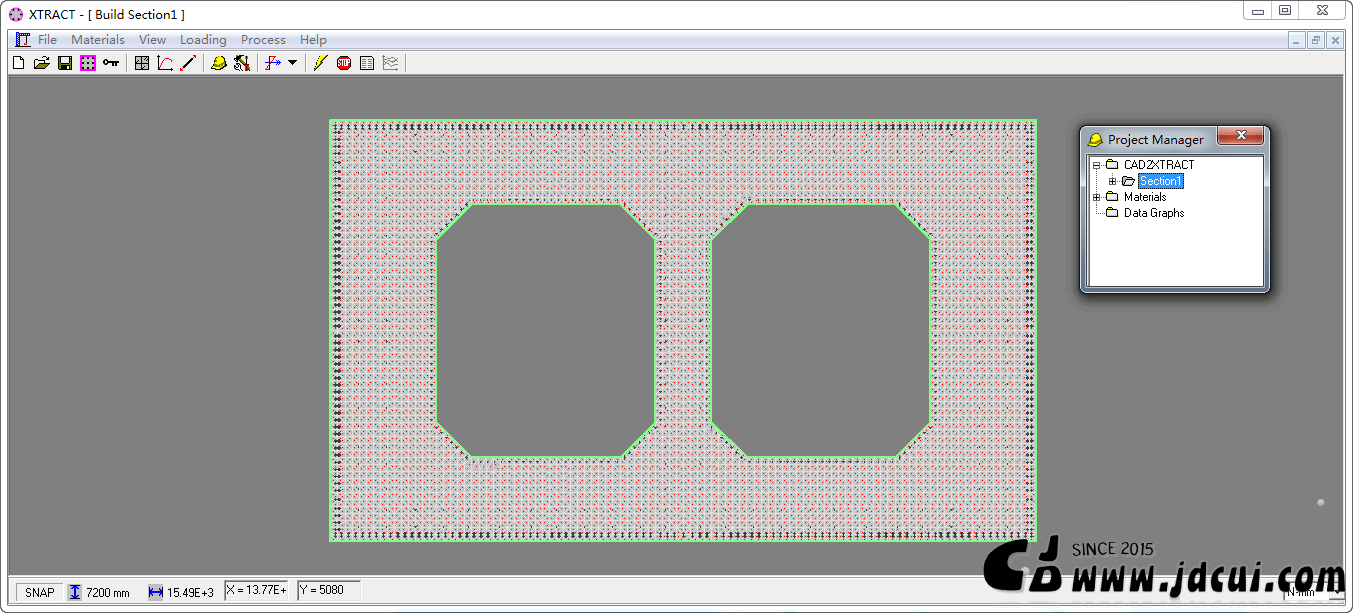

打开XTRACT,打开导出的.xpj文件,显示创建的截面如下可以在图形中,按鼠标右键,查看指定部分的材料属性定义是否正确。

3 利用XTRACT进行截面分析

3.1 材料定义

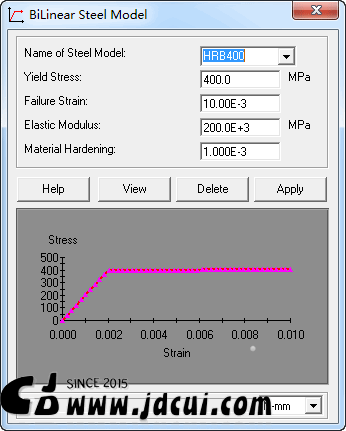

在Project Manager中可以看到对截面材料定义的信息,并对其进行相应的修改(如果需要修改的话,CAD to XTRACT导出的材料参数默认根据混凝土规范定义),如下图中所示的是混凝土等级C40和钢筋HRB400定义。注意,CADtoXTRACT定义的混凝土默认设置为Mander Confined Concrete。

3.2 弯矩曲率分析

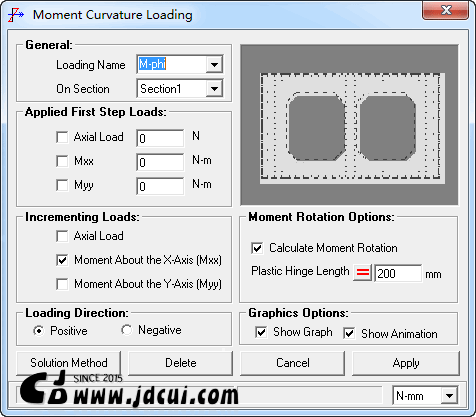

在菜单栏的Loading选项中点击Moment Curvature,对截面进行弯矩曲率分析,设置信息如下图:

3.3 PM屈服面分析

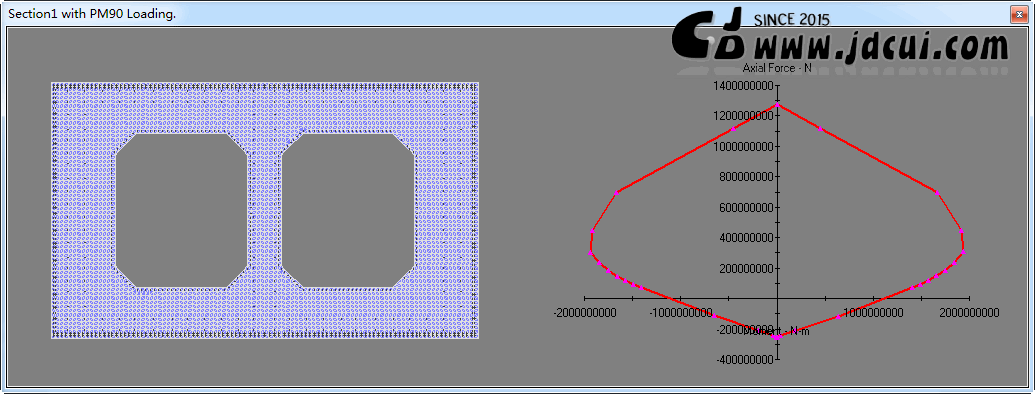

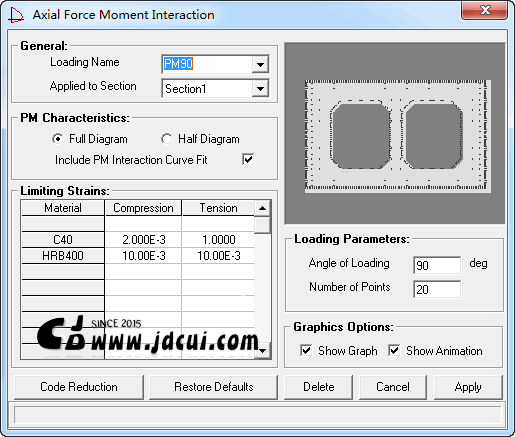

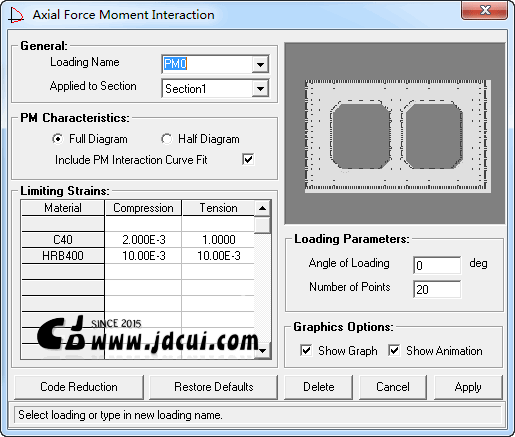

在菜单栏中的Loading中点击PM Interaction,对截面进行屈服面分析。本次对改开洞截面进行两个方向(0°、90°)的屈服面分析,对应的在Loading Parameter中的Angle of Loading设置相对应的角度,设置如下图:

3.4 结果查看

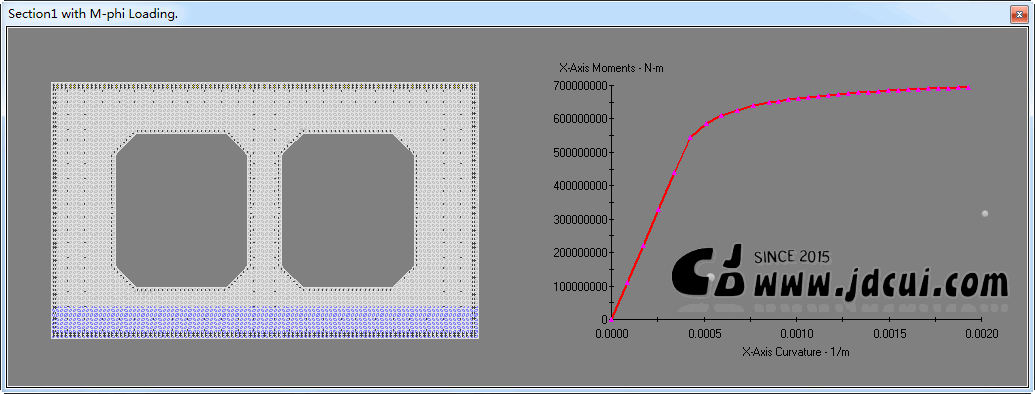

点击菜单栏中的Analyze all,就可以对设置好的分析工况进行分析。更加详细的分析结果可以在Project Manager中查看。


9 0

  • 资料整理人

符东龙  (华南理工大学 土木与交通学院);模型CAD原件来源于 南昌大学的 网友,我一下子忘记了名字!!!! 在此表示感谢和抱歉。 :roll:  :-)

  • 程序下载 ( Program Download ):

Link: [Tool] CADtoXTRACT 插件[AutoCAD转任意XTRACT截面]

  • 相关话题 ( Related Topics )

[01]. [Tool] CADtoXTRACT 插件[AutoCAD转任意XTRACT截面]

[02]. CAD to XTRACT插件应用的一些问题

[03]. XTRACT PMM 3D屈服面的绘制(Origin版)

[04]. XTRACT PMM 3D屈服面的绘制(MATLAB版)

[05]. CADtoXTRACT 插件复杂嵌套截面建模实例

[06]. CADtoXTRACT应用问题之-XTRACT数据的精度

[07]. CAD2XTRACTv1.2插件增加带圆弧截面建模功能

  • 注释 ( Comments )

  ( 如果您发现有错误,欢迎批评指正。邮箱:jidong_cui@163.com . 如果您喜欢这篇博文,请在上面给我 点个赞 吧! :-)   :-)

  ( If you found any mistakes in the post, please let me know. Email : jidong_cui@163.com. If you like this posts, please give me a thumbs up rating on the above button! )

  • 微信公众号 ( Wechat Subscription)

WeChat_QRCode

欢迎关注 “结构之旅” 微信公众号
