[程序案例] CFHLA单向往复与疲劳滞回曲线分析工具——案例4: 应变数据分析及包络线提取

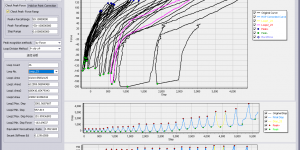

实干、实践、积累、思考、创新。 某位小伙伴向我们咨询，称有一组应变数据需要处理，情况较为复杂。具体需求是提取应变数据的特征点进行分析，但数据非常零散，且涉及多组应变数据，询问是否有合适的处理方法。下图是该应变数据。 其中纵轴为广义力，横轴为应变。该曲线的特点是应变在左右方向往复拉伸，而力值持续增加。若将曲线旋转90度（即水平方向观察），本质上属于单向往复加载数据，如下图所示。 因此，可以利用我们此前开发的CFHLA软件（[试验][工具] CFHLA v2025: Cyclic/Fatigue Loading Hysteresis Loop Analysis [单向往复与疲劳滞回曲线分析及骨架曲线提取工具 2025版]）进行分析。CFHLA软件是一款适用于疲劳试验滞回曲线 / 单拉或单压往复滞回曲线的分析软件。该软件可提取各个滞回环的结果，具体包括：滞回环的位移、力、面积、阻尼比、割线刚度。新版软件增加了加载段曲线及卸载段曲线对X轴求面积等功能。此外，根据网友建议，新版软件增加了骨架曲线/包络曲线的提取功能。 这里我们主要用该软件分析应力应变数据的特征点，并且得到其正负向的应变包络曲线。下面是软件的一些截图。 教程及案例 (Examples) [01] [工具][教程] CFHLA单向往复滞回曲线分析 使用操作 [02] [工具][试验] CFHLA单向往复滞回曲线分析——案例1: 停顿点修正 [03] [工具][试验] CFHLA单向往复滞回曲线分析——案例2: 凌乱的往复试验数据 [04] [工具][试验] …
